ICOM IC-7760 Трансивер для контесменов и охотников за DX. (КВ + 50 МГц 200 Вт).

Новый инновационный стиль

IC-7760 представляет собой новую систему, состоящую из пульта управления и радиочастотной панели, соединенных с помощью кабеля управления (LAN). Эта концепция повышает гибкость установки вашего трансивера, освобождая больше места на рабочем столе за счет размещения трансивера ближе к точке питания антенны, или в любое другое подходящее место. В дополнение к функции прямого подключения, можно использовать домашнюю сеть, при этом ПК не требуется! Блок управления 7760 можно переместить в любое удобное место и управлять через локальную сеть не только из вашей радиорубки, но и например из гостиной.

Двойные приёмники

IC-7760 имеет независимые ГЛАВНЫЙ/ВСПОМОГАТЕЛЬНЫЙ приемники, обеспечивая одновременный прием двух сигналов в разных диапазонах/режимах с одинаковыми характеристиками. Как и в случае с IC-7851, позволяют одновременное отображение ГЛАВНОГО и ВСПОМОГАТЕЛЬНОГО диапазонов, позволяя оператору видеть изменяющиеся условия диапазона.

Усовершенствованная система приёмного тракта

В IC-7760 используется система прямой радиочастотной выборки, в которой радиочастотные сигналы напрямую преобразуются в цифровые сигналы, а сигналы обрабатываются с помощью FPGA (программируемая непосредственно пользователем). Эта система позволяет избежать нелинейных искажений, возникающих на каскадах микшера во время обработки аналогового сигнала. Кроме того, за счёт использования блоков DSP, IC-7760 способен обрабатывать сложное переключение аудиотрактов из-за различных интерфейсных входов и выходов, минимизируя при этом задержку в домашней локальной сети.

DIGI-SEL и предусилитель

DIGI-SEL (цифровой предварительный селектор) очень эффективен при подавлении внеполосных сильных сигналов, например, от радиовещательных станций или в режиме multi-multi. В обычных моделях (таких как IC-7850/51 или IC-7610) схема DIGI-SEL располагалась сразу после ВЧ-входа (антенны), чтобы предотвратить искажение сигнала внеполосными помехами. Даже если предусилитель был включен, коэффициент шума (чувствительность приемника) не мог быть улучшен, поскольку DIGI-SEL имел вносимые потери из-за своей узкой полосы пропускания. В IC-7760, которая представляет собой систему прямой выборки, DIGI-SEL предотвращает переполнение (OVF) из-за нежелательных внеполосных сигналов, а не искажения сигнала, а предусилитель использует аналого-цифровой преобразователь, чтобы в полной мере использовать его преимущества. Когда в IC-7760 включен предусилитель, он сначала усиливает целевой сигнал, а затем DIGI-SEL отфильтровывает нежелательные внеполосные сигналы. Это делает возможным совместную работу предусилителя с DIGI-SEL.

Всего 15 разделенных BPF (полосовой фильтр)

Платы BPF на радиочастотном блоке

В то время как предыдущая модель покрывала ВЧ-диапазоны с помощью 9-разделенного BPF (полосового фильтра), IC-7760 использует 11-разделенный BPF в ВЧ-диапазонах. Кроме того, благодаря использованию фильтров резкости, специализированных для каждого любительского диапазона, BPF эффективно ослабляет сигналы внеполосных помех на ВЧ-каскаде и предотвращает переполнение аналого-цифрового преобразователя.

Характеристики БПФ

Технология DPD (цифровое предыскажение)

Функция DPD корректирует нелинейные искажения на оконечном усилителе, заранее применяя обратное искажение. Чистая передача сигнала достигается при одновременном обеспечении высокой выходной мощности 200 Вт. Функция DPD также работает при мощности 1 кВт в сочетании с IC-PW2*.

При использовании с IC-PW2 требуется кабель обратной связи DPD OPC-2501.

100% рабочий цикл при выходной мощности 200 Вт

Встроенный автоматический антенный тюнер.

IC-7760 впервые среди наших моделей мощностью 200 Вт включает в себя внутренний антенный тюнер механического релейного типа. Он обеспечивает более быструю настройку, чем тип конденсатора переменной ёмкости. После настройки информация о согласовании автоматически вызывается при следующем выборе частоты, что обеспечивает плавную смену диапазонов и работу в многодиапазонном режиме.

Панель управления с двойным дисплеем

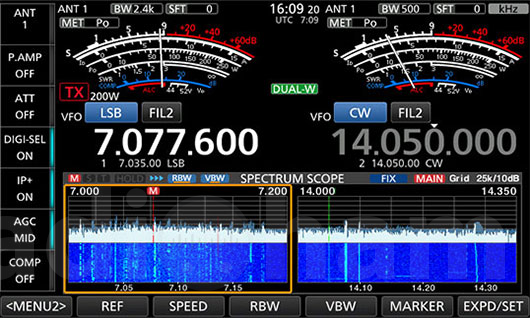

Панель управления IC-7760 имеет основной и вспомогательный дисплеи. Дисплеи представляют собой один основной дисплей шириной 7 дюймов (800 × 480 пикселей, WVGA) и один вспомогательный дисплей диагональю 2,4 дюйма (320 × 240 пикселей), оба дисплея являются сенсорными. На главном дисплее отображается информация, необходимая для работы, включая рабочие частоты MAIN/SUB, настройки/рабочее состояние каждой функции, а также спектроскоп, S-метр и сообщения декодирования RTTY/PSK31/63.

■2,4-дюймовый дополнительный дисплей

На 2,4-дюймовом дополнительном дисплее могут отображаться настройки фильтра, различные измерители и регистр сложения полос. На экране настройки фильтра может отображаться ширина полосы пропускания фильтра ПЧ и форма фильтра ПЧ, наложенная на сигнал полосы пропускания фильтра ПЧ. Эта функция показывает видимые изображения двойных PBT, ручные эффекты вырезания. Улучшенная видимость информации повышает удобство работы и обеспечивает более плавную работу.

Гибкость аудиосистемы

На экране области аудиосигнала отображаются частотные составляющие передаваемого и принимаемого сигнала на осциллографе БПФ, а также компоненты формы сигнала на осциллографе. Audio Scope позволяет легко отслеживать характеристики сигнала, такие как уровень компрессора микрофона, ширину фильтра и режекторный фильтр. Вы можете отслеживать полученные формы сигналов CW манипуляции на осциллографе.

Двойной спектральный водопад Пример двойной области сверху вниз Двойной спектроскоп обеспечивает отличную скорость развертки, разрешение и широкий динамический диапазон 100 дБ с комбинированной обработкой FPGA, DSP и CPU для основного и поддиапазонов. Он также может контролировать два разных диапазона одновременно, что полезно для мониторинга условий и во время соревнований. Двойные области могут отображаться слева направо или сверху вниз, в зависимости от ситуации и потребностей. В режиме непрерывной прокрутки на экране осциллографа можно увидеть широкую полосу пропускания, превышающую 1 МГц. Водопадный дисплей показывает изменения частотного спектра по вертикали, позволяя пользователю найти слабый сигнал, который трудно обнаружить с помощью спектроскопа. Увеличивает возможности QSO, не пропуская слабые DX-станции.

■Характеристики аудиоприбора

Область БПФ с водопадом	осциллограф
・Аттенюатор осциллографа: 0дБ, －10дБ, －20дБ, －30дБ ・Дисплей каскада осциллографа FFT: ВКЛ/ВЫКЛ ・Тип сигнала осциллографа: Линия, заливка ・Цвет осциллограммы осциллографа: Регулируемый	・Уровень диапазона: 0дБ, －10дБ, －20дБ, －30дБ ・Время развертки: 1мс, 3мс, 10мс, 30мс, 100мс, 300мс/дел ・Цвет формы сигнала: регулируемый

Двойные динамики

IC-7760 также оснащен двумя динамиками. Разделение звука MAIN/SUB на левый и правый динамики соответственно улучшает различение звука во время работы Dualwatch. Звук MAIN/SUB можно настроить на стерео или моно выход из обоих динамиков.

Автоматическая серийная нумерация соревнований

Эта функция полезна в контестах CW и RTTY. Каждый раз при передаче предварительно запрограммированной памяти серийный номер автоматически отсчитывается от 001. Серийный номер можно установить в нескольких местах, чтобы обеспечить надежное копирование номера соревнования.

ПРЕДУСТАНОВКА Меню FT8

Представленный вместе с IC-7300 как FT8, он активно используется по всему миру в повседневной работе, а также в DX-экспедициях. FT8 можно легко настроить, просто выбрав его из памяти [Preset], и все необходимые элементы можно настроить сразу. Более того, при возврате к обычным настройкам из FT8 просто выберите [Нормальная] память для плавного перехода. Кроме того, можно записать до 3 ячеек памяти [Preset] для предустановок SSTV, а также для поддержки будущих новых цифровых режимов.

RC-28 для второго регулятора VFO.

Сенсорный экран и многофункциональная ручка

Выходной сигнал I/Q

RS-BA1 – внутренний сервер

Программное обеспечение RS-BA1 версии 2 позволяет вам управлять IC-7760 из удаленной части вашего дома QTH или из удаленного места где-нибудь по всему миру. Режим Dualwatch и двойные спектроскопы с каскадными функциями можно использовать на удаленном ПК. При добавлении разъема Ethernet компьютер базовой станции не требуется.

Разъем DVI-D

Особенности трансивера:

Приемная антенна

Режим CW

Приёмник

Передатчик

Функциональные возможности

• В блокноте хранится до 10 рабочих частот и режимов.
• Функция быстрого разделения
• Функция быстрого двойного просмотра
• Управление радиочастотным усилением и шумоподавлением с помощью ручки
• Переменная RIT и ⊿TX до 9,999 кГц
• UTC/местные часы и функция таймера
• Настройка высоты тона 1 Гц и отображение
• Функция блокировки циферблата
• Регулируемый главный дисковый тормоз
• Разъемы для внешних динамиков для основного и дополнительного ресиверов
• Функция хранителя экрана
• Многофункциональный измеритель (S-метр, мощность, ALC, COMP, КСВ, Id, Vd и TEMP)
• Функция автоматической настройки шага
• Управление внешним антенным тюнером AH-730 (при подключении AH-730 выходная мощность указанного антенного терминала автоматически устанавливается на 100 Вт или меньше)
• MAIN/SUB ВЫКЛ.
• Регулируемая ЖК-/светодиодная подсветка
• USB-порт для подключения дополнительного RC-28, клавиатуры, мыши и USB-накопителя

Вид задней панели

Трансивер ICOM IC-7760 (КВ + 50 МГц, 200 Вт) был анонсирован и представлен на Токийской ярмарке любительского радио.

Радиолюбительский трансивер ICOM-7760 был представлен на выставке в Токио
