Тетрод ГМИ-2Б

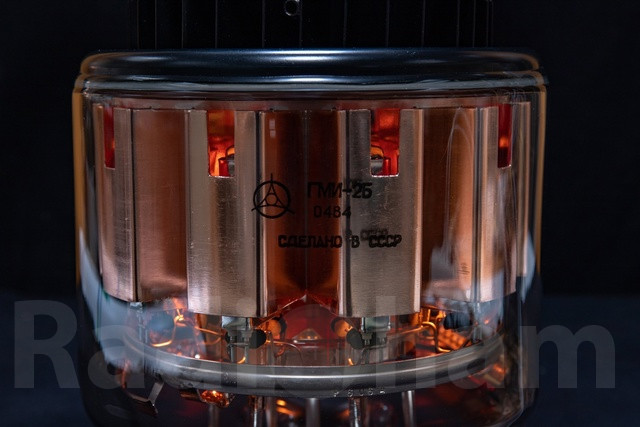

📷 ГМИ-2Б импульсный модуляторный тетрод.

Импульсный модуляторный тетрод ГМИ-2Б применяется в качестве модулятора в схемах с частичным разрядом накопительной емкости в различной радиопередающей аппаратуре – маяках, РЛС, связном оборудовании и т.д.

📌 Параметры и характеристики ГМИ-2Б:

Оформление — стеклянное, с цоколем.
Охлаждение — принудительное воздушное 200 м3/ч.
Масса — 5,5 кг.

Основные технические параметры ГМИ-2Б:

Ток накала 17,5 ±1,7 А
Ток анода в импульсе не менее 90 А
Ток анода (среднее значение) не менее 140 мА
Ток 1-й сетки не более 12 мА
Ток 2-й сетки 45 ±15 мА
Напряжение запирающее 1-й сетки (при iа=1 мА) не более 570 В

Междуэлектродные емкости, пФ:
— входная не более 350
— выходная не более 120
— проходная не более 10

Долговечность не менее 400 ч

Предельные эксплуатационные данные:

Напряжение накала 23,7 — 26,3 В
Напряжение анода 36 кВ
Напряжение 2-й сетки 2 кВ
Напряжение 1-й сетки отрицательное 600 В
Мощность, рассеиваемая анодом 900 Вт
Мощность, рассеиваемая 2-й сеткой 80 Вт
Мощность, рассеиваемая 1-й сеткой 12 Вт
Длительность импульса 2 мкс
Ток анода в импульсе 110 А
Длительность импульса 0,3 мкс
Температура радиатора анода 120 С
Интервал рабочих температур окружающей среды от -55 до +70 С
