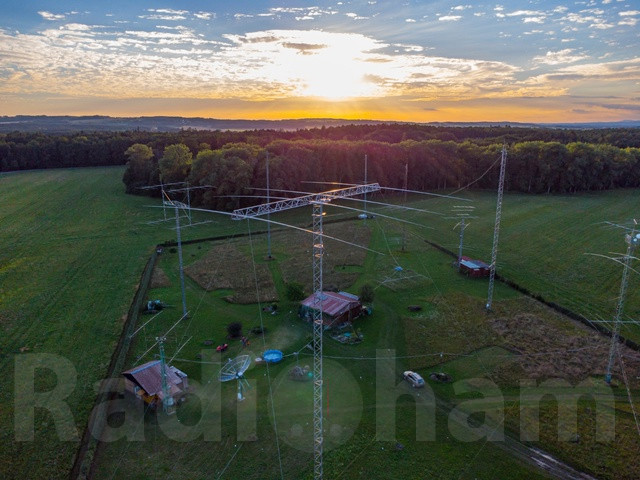

Уда-Яги на закате. Антенна 4 элемента 40-метровый диапазон

📷 Яги 4 элемента 40-метровый диапазон. Антенна контест позиции OL7M.

Это один из самых маштабных проектов команды из Чехии.

📌 Параметры антенны:

— Длина стрелы: 19,05 м / 62,5 фута

— Вес стрелы: 130 кг — специальный дюралюминиевый треугольник 70 x 70 x 70 см

— Самый длинный элемент: 23 м / 75,46 фута

— Вес элементов: 190 кг — дюралюминиевые — 14 труб, максимальный диаметр 100/5 мм

— Высота башни: 36 м / 118 футов — треугольник 80 x 80 x 80 см

— КСВ: менее 1:1,2 (от 7000 до 7200 МГц)

Результат невероятный: спроектированные размеры совпадают с реальными! (Автор проекта — Иржи OK1RI).
