Катушечный Магнитофон Астра 209 стерео пост ZaharK

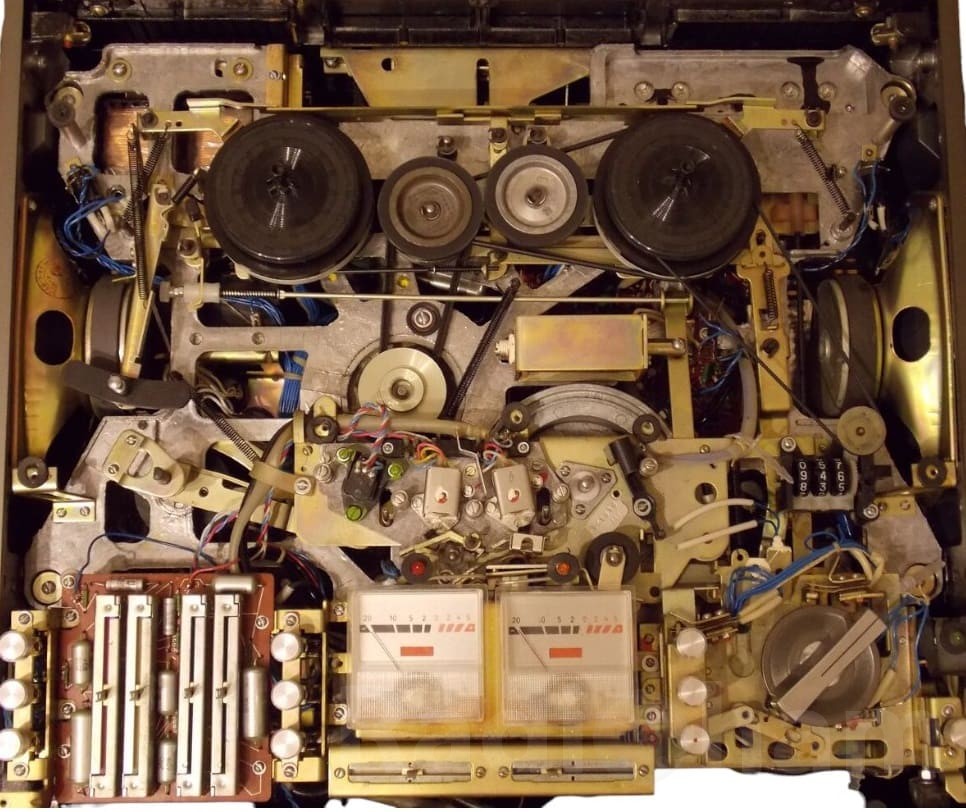

Внутри катушечного магнитофона Астра-209-стерео .

Олимпийский вариант магнитофона Астра-209-стерео.

🔌Техническиехарактеристики:

Используемая магнитная лента: тип А4409-6Б.
Скорость протяжки ленты: 19,05 см/сек и 9,53 см/сек.
Коэффициент детонации:

— на скорости 19,05 см/с ± 0,15%.

— на скорости 9,53 см/с ±0,25%.

Максимальная выходная мощность УЗЧ: 2х10 Вт.
Диапазон рабочих частот:

— при скорости 19,05 см/с — 31,5...21000 Гц.

— при скорости 9,53 см/с — 40...14000 Гц.

Габариты магнитофона: 463х388х167 мм.
Масса: 15 кг.

📖История и описание:

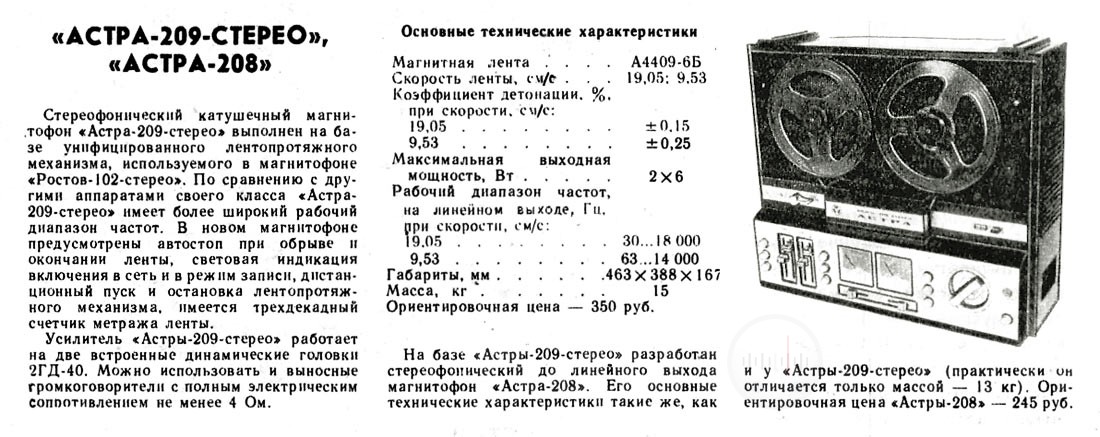

Магнитофон «Астра-209-стерео» с 1980 года выпускал Ленинградский завод «Техприбор» и Воронежский завод «Электроприбор». Стереофонический катушечный магнитофон «Астра-209-стерео» выполнен на базе унифицированного лентопротяжного механизма, используемого в магнитофоне «Ростов-102-стерео». По сравнению с другими аппаратами своего класса «Астра- 209-стерео» имеет более широкий рабочий диапазон частот. Он предназначен для записи и воспроизведения фонограмм на магнитной ленте. В нём предусмотрены: автостоп при обрыве и окончании ленты; индикация включения в сеть и в режим записи; дистанционный пуск и остановка ЛПМ; трехдекадный счетчик метража ленты. Усилитель НЧ магнитофона работает на две головки 2ГД-40. Можно использовать и выносные громкоговорители с полным электрическим сопротивлением не менее 4 Ом.

Магнитофон собран в пластмассовом корпусе, представляющем собой сборную конструкцию. Несущими являются боковые стенки, жестко связанные с литыми рамами, к которым крепятся ЛПМ с усилителем, днище корпуса, передняя и задняя стенки. В нерабочем положении магнитофон закрывается пластмассовой крышкой. На передней стенке магнитофона расположены органы управления и индикации. На задней стенке имеется ниша для сетевого шнура, в которой установлен переключатель напряжения питания с держателем предохранителей. Ниша прикрыта пластмассовой крышкой. На боковых стенках расположены розетки для подключения микрофонов, радиоприемника, телевизора, радиотрансляционной линии, электропроигрывателя и другого магнитофона, пульта дистанционного управления внешних акустических систем, головных телефонов и линейного выхода. На верхней стенке расположена ручка для переноски аппарата и кнопка для ее фиксации

На базе «Астры-209-стерео» разработан стереофонический до линейного выхода магнитофон «Астра-208». Его основные технические характеристики такие же, как и у «Астры-209-стерео» (практически не отличается, только массой в 13 кг).
