🔌Технические характеристики:
- Мощность:
-Номинальная: 25 Вт
-Максимальная: 35 Вт.
- Среднее звуковое давление: 0,8 Па.
- Электрическое сопротивление: 4 0ма.
- Диапазон частот: 63...20000 Гц.
- Размер: 215 х 150 х 140 мм.
- Масса: 4 кг.
📖История и описание:
Акустическая система «25АС-16» выпускалась возможно с 1979 года Гагаринским заводом «Динамик». Малогабаритная двухполосная компрессионная АС предназначена для высококачественного воспроизведения фонограмм с аппаратуры высокого класса.
Конструкция. Акустическая система выполнена в корпусе из ударопрочного полистирола и содержит низкочастотную головку 25ГД-32, высокочастотную 2ГД-36 разделительный фильтр. Снаружи низкочастотная головка прикрыта декоративным обрамлением из литейного алюминиевого сплава. Подвижная система головки защищена перфорированной решеткой из листового алюминиевого сплава, закрепленной под обрамлением. Высокочастотная головка снаружи закрыта декоративной перфорированной решеткой из листового алюминиевого сплава. Плата фильтра установлена на двух кронштейнах, укрепленных на панели внутри системы. С тыльной стороны корпуса установлен стандартный разъем РВН-4 для подключения системы к аппаратуре.
Моточные данные катушек индуктивности L1 и L2: катушки намотаны внавал проводом ПЭВ-2 1,06 мм, число витков — по 152.
Порядок разборки и сборки. Для разбор- ки АС необходимо вывинтить четыре винта М4 на задней стенке и положить систему на заднюю стенку. Подцепить указательным и средним пальцами правой и левой руки панель и одновременно надавить большими пальцами на обрамление. Панель снимется с корпуса. Затем нужно вставить в зазор между корпусом и несущей панелью отвертку и перемещая ее по зазору, осторожно отделить панель от корпуса. При этом необходимо следить, чтобы отслоившийся герметик не попал на подвижную систему низкочастотной головки.
Для снятия низкочастотной головки необходимо отвинтить четыре винта М4 с гайками. При этом снимется и обрамление с решеткой. Для снятия высокочастотной головки необходимо отвинтить четыре винта М3 с гайками. Для снятия платы с элементами фильтра нужно развернуть усики кронштейнов параллельно прорезям платы.
Сборку АС осуществляют в обратном порядке. При этом следует не забывать установить резиновые прокладки под высокочастотную головку и катушку. Затем необходимо: собрать герметик и равномерно распределить его по периметру несущей панели; вставить панель в корпус, ввинтить че тыре винта М4 на задней стенке, через 15- 20 мин винты подтянуть: одеть панель.
📁Дополнительная информация:

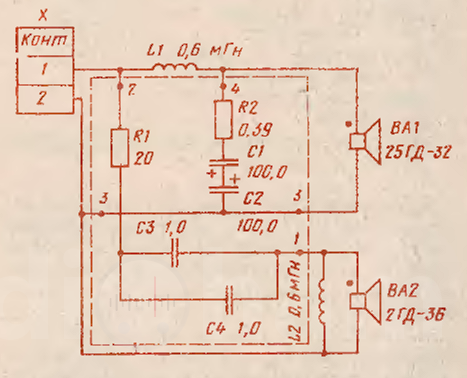

Принципиальная схема акустической системы 25АС16.

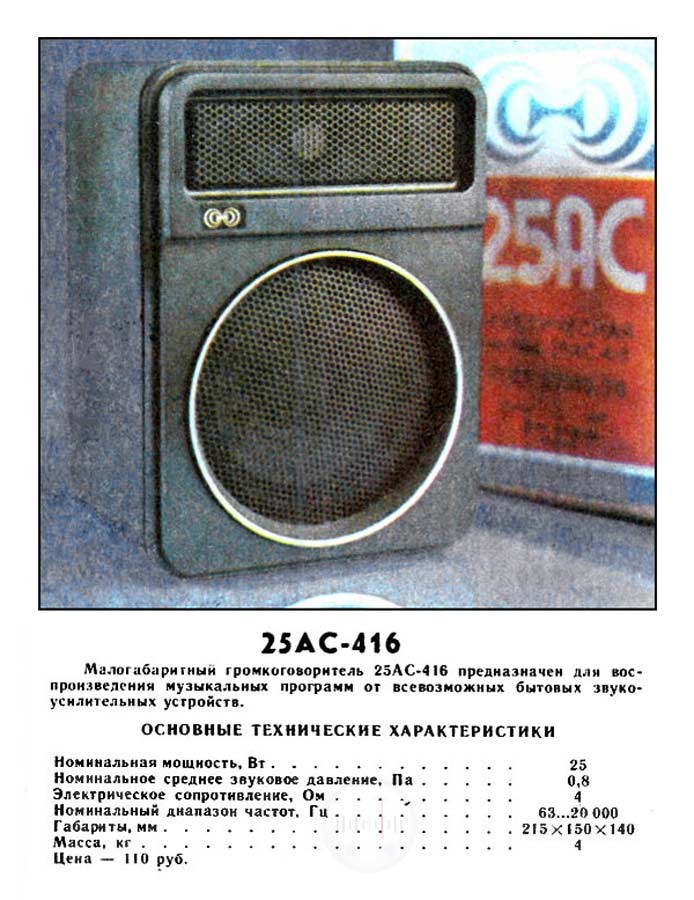

Информационная брошюра акустической системы25АС416.
