🔌Технические характеристики:
- Скорость движения магнитной ленты: 19,05 см/сек; 9,53 см/сек.
- Длительность непрерывной записи и воспроизведение на одной дорожке ленты толщиной 34 мкм:
— при скорости 19,05 см/с: 96 мин.
— при скорости 9,53 см/с: 192 мин.
- Длительность перемотки около: 150 сек.
- Относительный уровень шумов в канале записи-воспроизведения:
— при скорости 19,05 см/с: 58 дБ.
— при скорости 9,53 см/с: 52 дБ.
- Коэффициент гармоник:
— при скорости 19,05 см/с: 2,5 %.
— при скорости 9,53 см/с: 2 %.
- Коэффициент детонации:
— при скорости 19,05 см/с: 0,1%
— при скорости 9,53 см/с: 0,25%.
- Полоса рабочих частот:
— на скорости 19,05 см/с: 31,5...20000 Гц.
— на скорости 19,53 см/с: 31,5...14000 Гц.
- Частота тока подмагничивания: 85 кГц.
- Номинальная выходная мощность: 5 Вт
- Максимальная выходная мощность: 15 Вт.
- Потребляемая от сети мощность: 150 Вт.
- Масса МП: 24 кг.
📖История и описание:

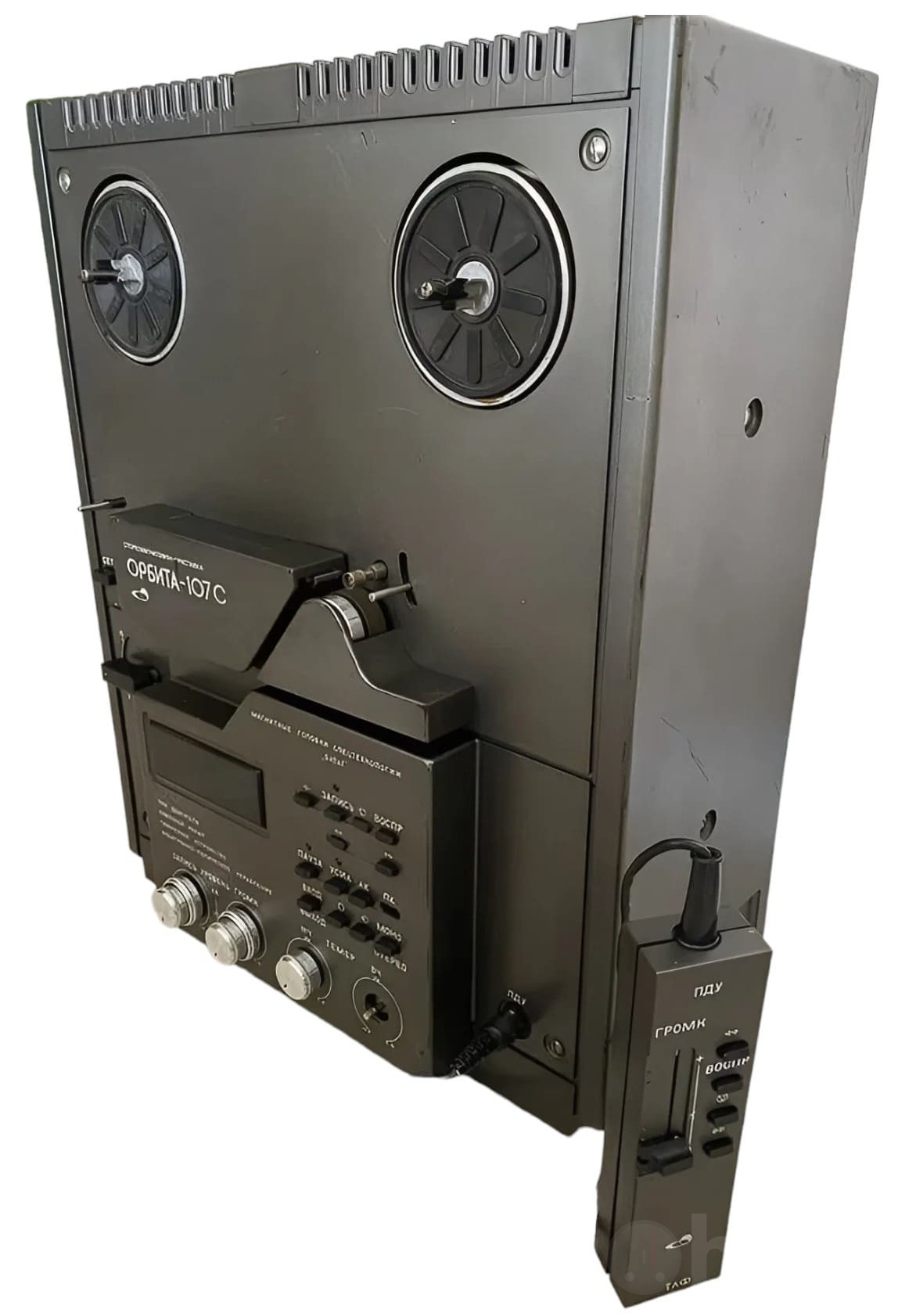

Катушечный магнитофон-приставка «Орбита-107-стерео» выпускался с 1987 года Ленинградским заводом «Пирометр». С 1988 года уже ''Орбита МПК-107С'' — настольный катушечный магнитофон-приставка. Бытовой, стационарный, трехмоторный, стереофонический, двухскоростной, четырехдорожечный стереомагнитофон- приставка катушечная Орбита МПК-107 С соответствует требованиям, предъявляемым к стереофоническим магнитофонам 1-й группы сложности по ГОСТ 24863-87 и техническим условиям ЛЫЗ.838.012 ТУ.
Магнитофон предназначен для высококачественной записи и воспроизведения речевых и музыкальных программ при использовании магнитной ленты А4416-6Б или А4415-6Б. В состав магнитофона входит собственно магнитофон и пульт дистанционного управления.
Основное рабочее положение магнитофона вертикальное.
Магнитофон выполняет следующие функции:
— стереофоническую и монофоническую запись от внешнего микрофона, электрофона, электропроигрывателя, другого магнитофона, тюнера, усилителя звуковой частоты, радиовещательного приемника;
— монофоническую запись от телевизионного приемника, радиотрансляционной линии и трехпрограммного приемника
проводного вещания;
— стереофоническое и монофоническое воспроизведение записи через линейный выход, головные стереофонические телефоны (головные телефоны), через внешний усилитель звуковой частоты и акустические системы;
— установку и индикацию уровня записи;
— стирание фонограммы в процессе новой записи;
— перемотку ленты в обоих направлениях.
В магнитофоне предусмотрены:
— возможность акустического контроля записываемых программ через встроенный выходной усилитель и подключаемые акустические системы или головные телефоны;
— смешивание сигнала микрофона с сигналом от других источников программ (микширование);
— регулировка тембра, громкости при прослушивании через головные телефоны или акустические системы;
-кнопка отключения акустических систем;
— возможность использования встроенного выходного усилителя при работе с различными внешними источниками сигнала
— возможность временного останова ленты;
— контроль расхода ленты;
— автоматический останов (автостоп) по окончании ленты;
— таймерное устройство, отключающее магнитофон от питающей сети через 2-25 минут по окончании и обрыве ленты, а также в режимах «останов», перемоток и временном останове ленты при отсутствии или малом сигнале на выходах усилителей;
— сквозной канал записи-воспроизведения, позволяющий производить прослушивание записанной программы непосредственно во время записи;
— контроль сигнала в режиме воспроизведения;
— световая индикация включения магнитофона в сеть;
— световая индикация режима «запись», режима «усилитель выходной», временного останова ленты;
— электронно-логическая система управления, позволяющая производить включение режимов работы в любой последовательности;
— проводной пульт дистанционного управления режимами воспроизведения, останова, перемотки вперед и назад;
— подключение головных телефонов к пульту дистанционного управления с возможностью регулировки громкости; переключатели входов;
— устройство автоматического слежения за натяжением магнитной ленты;
— магнитные головки спецтехнологии «БУЛАТ» с повышенной износоустойчивостью.

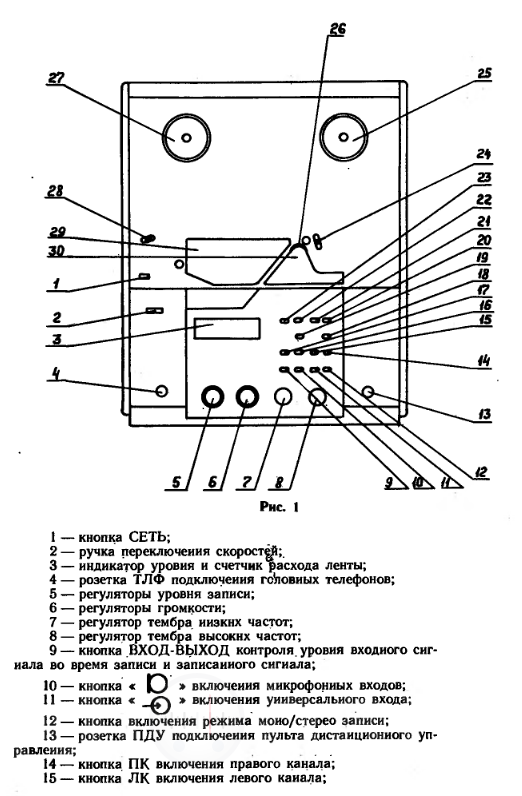

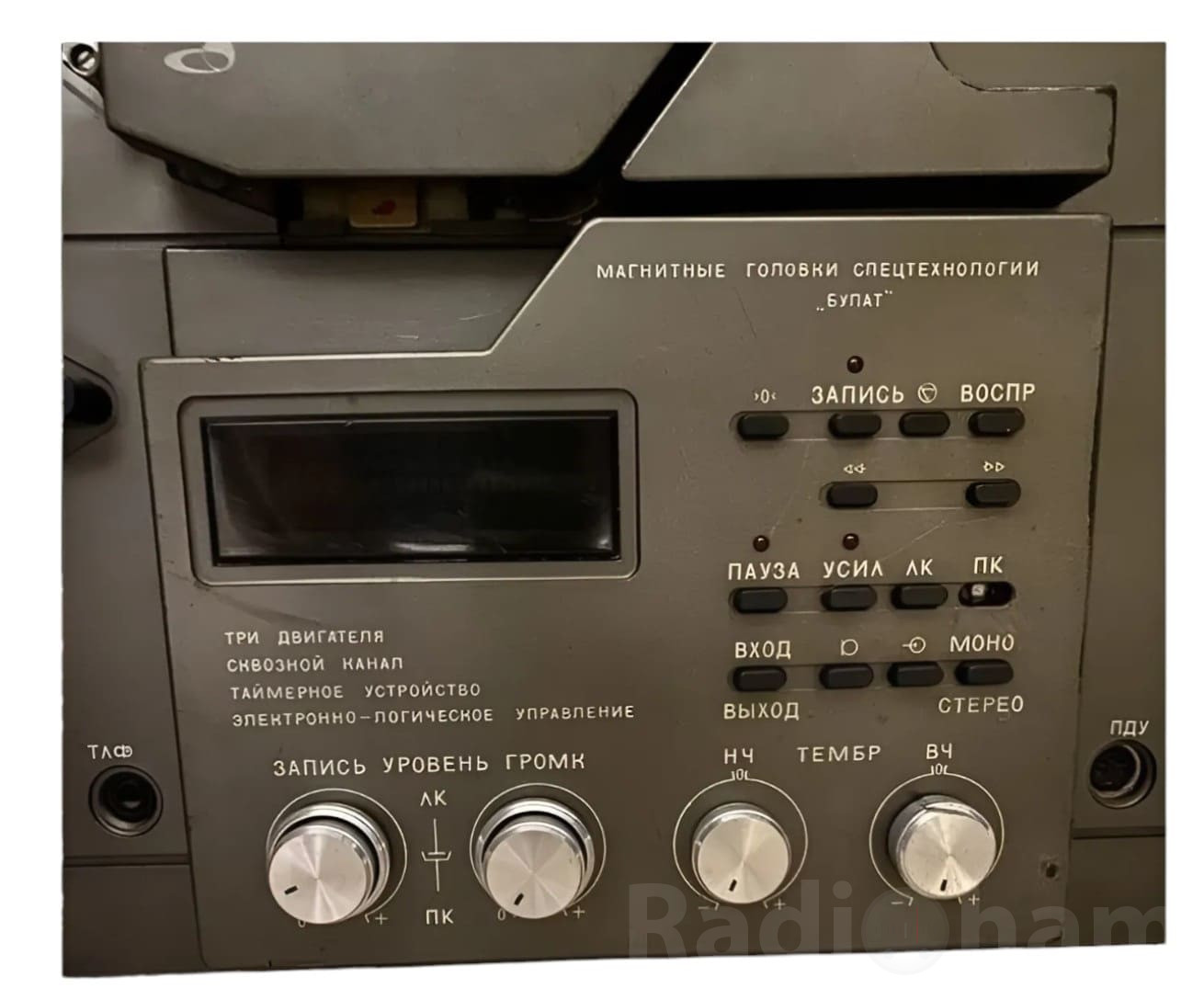

Расположение и назначение деталей, элементов регулировки и мест присоединения магнитофона со стороны передней панели показано на рис. 1.

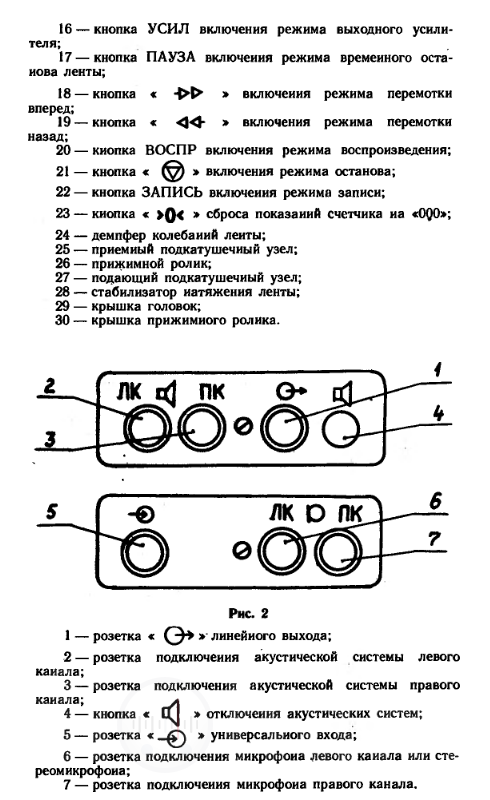

Расположение и назначение мест присоединения магнитофона со стороны левой и правой боковых стенок показано на рис. 2.
На задней панели магнитофона расположена сетевая колодка с предохранителем, замена которого возможна после отсоединения сетевого шнура. Под съемной крышкой на задней стенке расположены вставки плавкие электрической схемы.

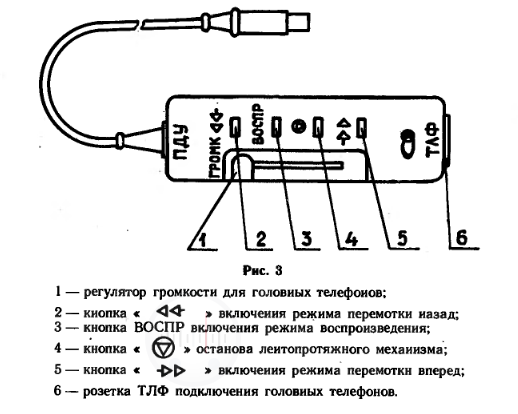

Расположение и назначение элементов управления на пульте дистанционного управления показано на рис. 3
Магнитофон подключается к другой радиоаппаратуре при помощи соединительных кабелей.
Кабель № 1 предназначен для записи стерео и моно программ с радиовещательного и телевизионного приемника, электрофона, усилителя звуковой частоты, имеющих выход по току, радиотрансляционной линии. Внешний вид и схема распайки приведены на рис. 4.

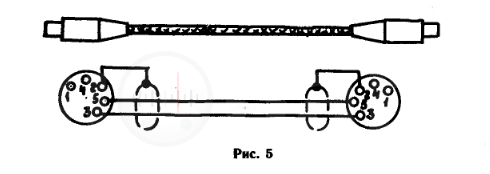

Кабель № 2 предназначен для записи стерео и моно программ с электропроигрывателя, другого магнитофона, трехпрограммного приемника проводного вещания, высокочастотных устройств (в том числе тюнеров), радиовещательного и телевизионного приемника, электрофона, имеющих выход по напряжению. Внешний вид и схема распайки приведены на рис. 5.

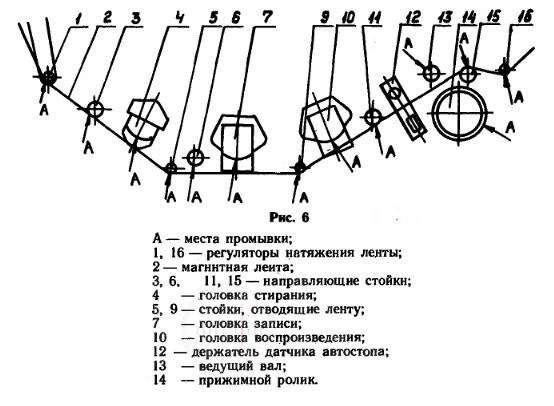

Правильная заправка ленты, детали лентопротяжного механизма, места промывки и ухода за магнитофоном-приставкой «Орбита-107-стерео»
📁Дополнительная информация:
Обложка руководства по эксплуатации катушечного магнитофона-приставки «Орбита-107-стерео»
