Портативный транзисторный радиоприёмник Киев 7 пост ZaharK

🔌Технические характеристики:

Максимальная чувствительность на ДВ: 1,0 мВ/м, СВ — 0,8 мВ/м.
Избирательность по соседнему каналу: 16 дБ.
Ослабление зеркального канала 14 дБ.
Действие АРУ: при изменении сигнала на входе на 26 дБ, сигнал на выходе меняется на 12 дБ.
Полоса воспроизводимых частот 450...3000 Гц.
Номинальная выходная мощность: 60 мВт.
Питание осуществляется от батареи ''Крона'' или аккумулятор 7Д-0,1.
Потребляемый ток без сигнала: 5,6 мА.
Габариты радиоприёмника: 125х78x36 мм.
Масса без элемента питания и футляра: 400 гр.

📖История и описание:

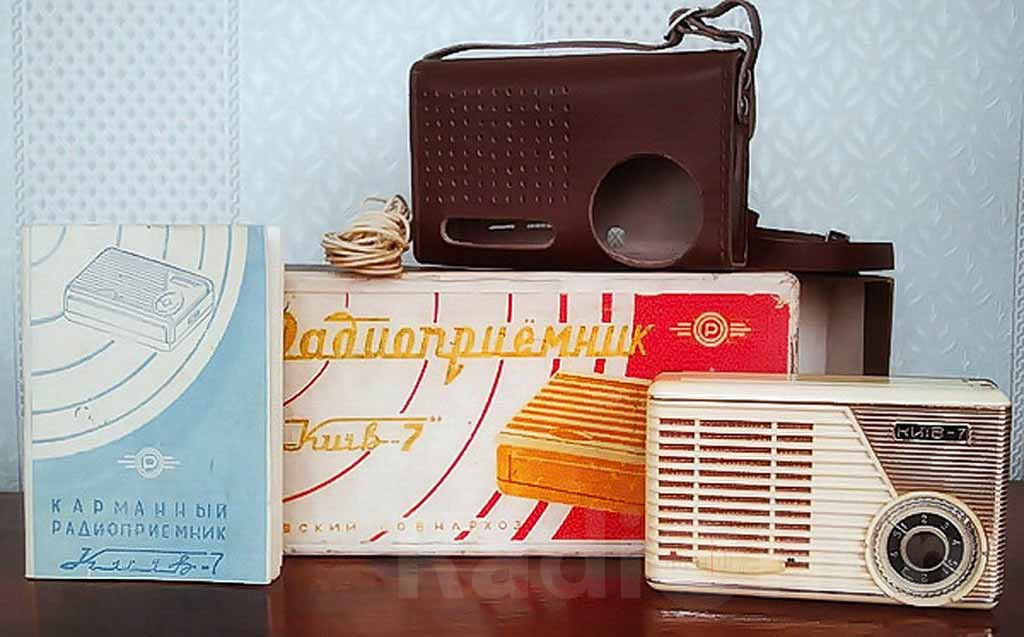

Портативный транзисторный радиоприёмник «Киев-7» с 1-кв 1963 года выпускал Киевский завод «Радиоприбор». Супергетеродин на 7 транзисторах. Радиоприёмник предназначен для приёма в диапазонах ДВ и СВ на магнитную антенну. Приёмник комплектуется футляром из натуральной кожи.

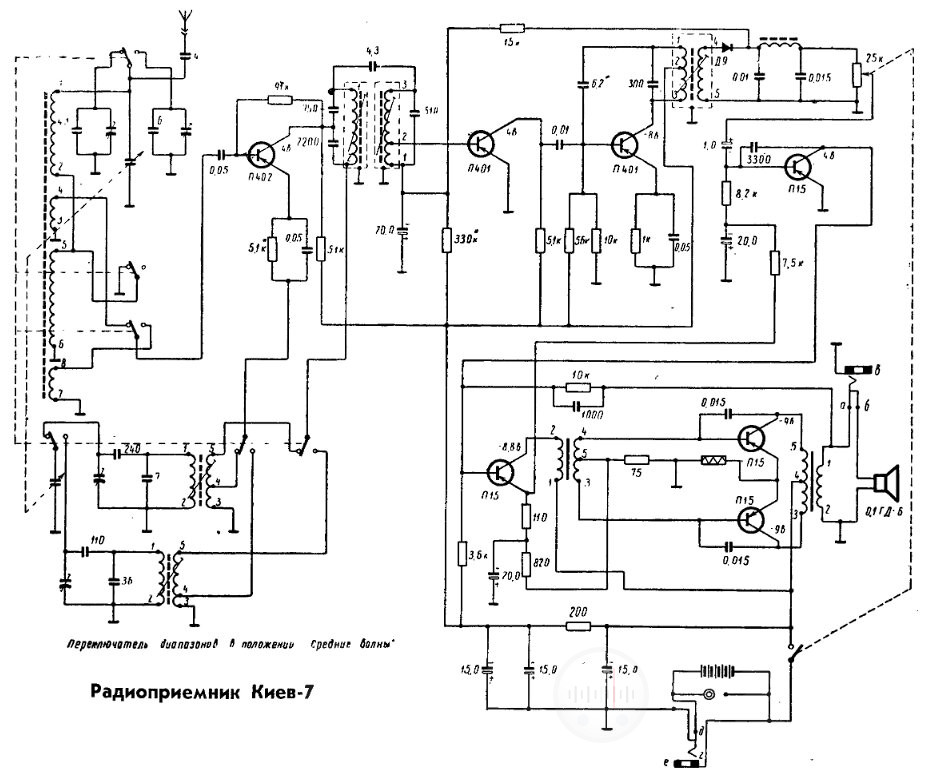

Принципиальная схема:

Входная цепь.

Катушки входных контуров длинных и средних волн и соответствующие им катушки связи намотаны на ферритовом стержне встроенной магнитной антенны. Связь входных контуров с базой транзистора Т1, преобразователя частоты — индуктивная (рис. 4.34). Наружная антенна к входному контуру подключается через конденсатор С1.

Преобразователь частоты и гетеродин.

Преобразователь частоты собран на транзисторе Т1 типа П402 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Напряжение со входного контура с помощью катушки связи L2 или L4 подается на базу транзистора Т1. Нагрузкой преобразовательного каскада служит двухконтурный полосовой фильтр (ФПЧ), который обеспечивает избирательность приемника по соседнему каналу:
Ширина полосы пропускания полосового фильтра (примерно 7,5-8 кгц на уровне -6 дб) определяется величиной емкости конденсатора С17.
Связь полосового фильтра с преобразователем частоты — емкостная, а с первым каскадом усилителя ПЧ — автотрансформаторная. Режим работы транзистора Т определяется резисторами R1, R2 и R3
Максимальная чувствительность приемника по промежуточной частоте с базы транзистора T1 составляет 5—8 мкв при выходном напряжении на нагрузке усилителя НЧ 225 мв.

Усилитель пч и детектор.

Двухкаскадный усилитель промежуточной частоты собран на транзисторах Т2 и Т3 типа П401, включенных по схеме с общим эмиттером. Первый каскад усилителя ПЧ — апериодический с активной нагрузкой (R6).
Второй каскад усилителя ПЧ выполнен по резонансной схеме с нейтрализацией. Нагрузкой транзистора служит широкополосный контур L11C22 с полосой пропускания 35-40 кгц на уровне -3 дб. В транзисторе Т3 применена частичная нейтрализация действия внутренней обратной связи транзистора при помощи конденсатора С21 емкостью 4-8 пф, что повышает устойчивость работы каскада и его коэффициент усиления. Детектор сигнала выполнен на полупроводниковом диоде Д1 типа Д9В. В цепь детектора включен П-образный фильтр С24Др1С25. Нагрузкой детектора служит переменный резистор К10, с которого через разделительный конденсатор С26 напряжение звуковой частоты подается на базу первого каскада усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода Д1, с помощью которой регулируется базовый ток первого каскада усилителя ПЧ. Напряжение АРУ снимается через фильтр R5С19.

Усилитель низкой частоты.

Трехкаскадный усилитель низкой частоты собран на транзисторах Т4, Т5. Т6 и Т7 типа П15. Первый и второй каскады усилителя НЧ выполнены по схеме с непосредственной связью. Смещение на базу транзистора Т5, первого каскад усилителя НЧ подается из цепи эмиттера транзистора Т5 второго каскада, таким образом осуществляется отрицательная обратная связь по по- стоянному току между этими транзисторами. При повышении температуры ток коллектора транзистора Т5 возрастает, а напряжение коллектора падает, следовательно, напряжение на базе транзистора Тв также уменьшается. В результате этого ток эмиттера транзистора Т5 уменьшается, а так как смещение на базу транзистора Т4, подается с резисторов R14 и R15, через которые протекает эмиттерный ток транзистора 15, то напряжение на базе транзистора Т4 также уменьшается. Такой способ температурной стабилизации обеспечивает надежную работу обоих каскадов в интервале температур от -10 до +40° С. В коллекторную цепь транзистора Т5, включен согласующий трансформатор Тр1, со вторичной обмотки которого напряжения, сдвинутые по фазе на 180°, подаются на базы транзисторов Т6 и Т7 выходного каскада. Выходной каскад усилителя НЧ выполнен по двухтактной схеме и работает в режиме усиления класса АВ. Два последних каскада усилителя НЧ охвачены частотнозависимой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора Тр2 и подается через цепочку С32 R17 на базу транзистора Т5. Смещение на базы транзисторов Т6, 7, выходного каскада подается с делителя, включенного в цепи эмиттера транзистора Т5. Такое построение схемы усилителя НЧ обеспечивает необходимую температурную стабильность выходного каскада без применения терморезистора. Для коррекции частотной характеристики и устранения влияния фазового Сдвига на верхних звуковых частотах в усилителе НЧ применены корректирующие конденсаторы С35, С33 и С34. Для устойчивой работы приемника в цепях питания включен развязывающий фильтр R16C30 C31 C29
Режимные работы транзисторов указаны на рис. 4.35.
В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М. При включении телефона громкоговоритель автоматически отключается.

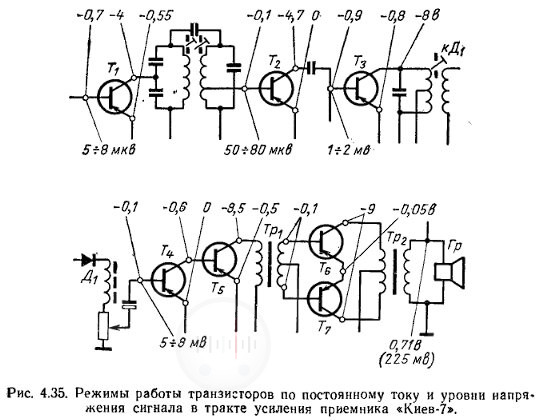

Рис. 4.35. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника «Киев-7».

Конструкция и детали:

Корпус приемника выполнен из цветной ударопрочной пластмассы. Задняя крышка его съемная. Органы управления (лимб настройки, переключатель диапазонов, регулятор громкости с выключателем питания приемника), а также гнезда для подключения телефона (Г2), наружной антенны (Г1) и внешнего источника питания (Г3) расположены на лицевой, и боковой сторонах корпуса. Прозрачный лимб настройки приемника одновременно служит для защиты шкалы и стрелки, шкала проградуирована в метрах.
Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис. 4.36. Переключатель диапазонов продольно-иожевого типа имеет шесть групп контактов, на два положения. Настройка приемника на частоту принимаемой радиостанции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости с твердым диэлектриком типа КПЕ-3 емкостью 6-250 пф. На крышке блока КПЕ-3 расположены четыре подстроечных конденсатора емкостью 2-7 пф. Магнитная антенна приемника выполнена на ферритовом стержне с размерами 115Х20Х3 мм. На стержне размещены катушки входных контуров L1 и L3 и катушки связи L2 и L4. Все катушки контуров ПЧ и гетеродина намотаны на трехсекционных каркасах и помещены в чашки из Феррита марки 600НН. Каждая катушка заключена в латунный экран.
