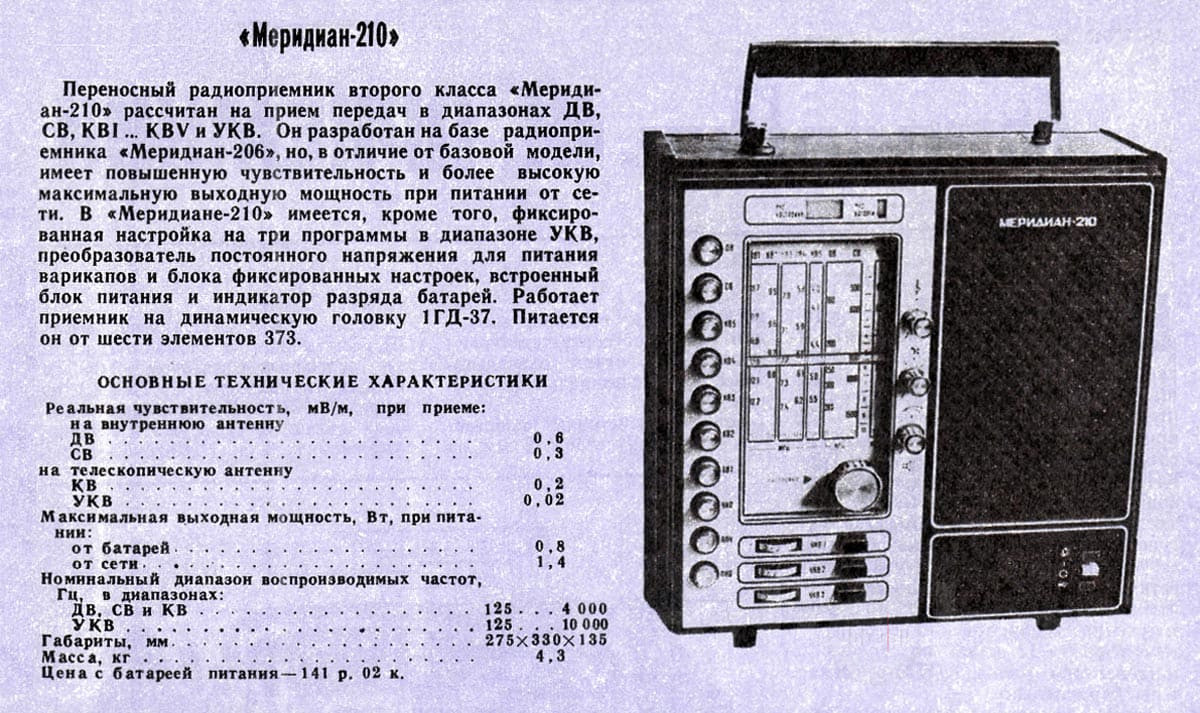

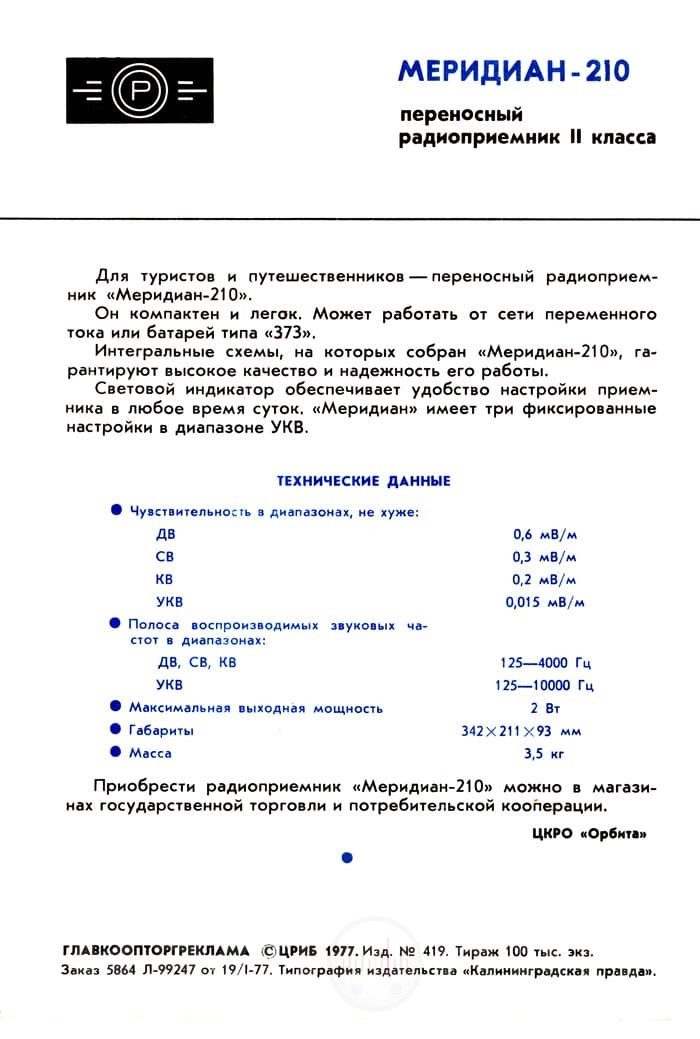

🔌Технические характеристики:

Диапазоны принимаемых волн (частот):

ДВ 2000...735,3 м (150...408 кГц)

CB 571,4...186,9 м (525...1605 кГц)

KBV 75,9...51,7 м (3,95...5,8 МГц)

KBIV 51,7...48,4 м (5,8...6,2 МГц)

KBIII 42,8...41,2 м (7,0...7,3 МГц)

KBII 31,6...30,6 м (9,5...9,8 МГц)

KBI 25,6...24,8 м (11,7...12,1 МГц)

УКВ 4,56...4,11 м (65,8...73,0 МГц)

Чувствительность максимальная, не хуже:

с внутренней магнитной антенной в диапазонах — ДВ 0,6 мВ/м СВ 0,3 мВ/м

со штыревой антенной в диапазонах — KB 200 мкВ/м УКВ 20 мкВ/м

Избирательность (при расстройке на +-10 кГц), не менее 46 Дб
Ослабление сигнала зеркального канала в диапазонах, не менее:

ДВ — 40дБ

СВ — 30дБ

КВ — 12дБ

УКВ — 32дБ

Промежуточная частота тракта:

AM 465 +- 2 кГц

ЧМ 10,7 +- 0,1 МГц

Ширина полосы пропускания тракта ЧМ на уровне 6 дБ, не менее 120...180 кГц
Регулировка тембра, не менее 8 дБ
Полоса воспроизводимых звуковых частот, не хуже:

ДВ, СВ, КВ - 100...4000 Гц
УКВ - 125...10 000 Гц

Регулировка громкости, не менее 50 дБ.
Выходная мощность:

номинальная — 0,4 Вт

максимальная - 1,4 Вт

Источник питания: 6 элементов типа 373 или сеть 50 Гц 127/220 В
Напряжение питания: 9 В
Ток покоя, не более 25 мА.
Работоспособность приемника сохраняется при снижении напряжения питания до 5,6 В.
Габаритные размеры: 330х275х135 мм
Масса: 4,5 кг

📖История и описание:

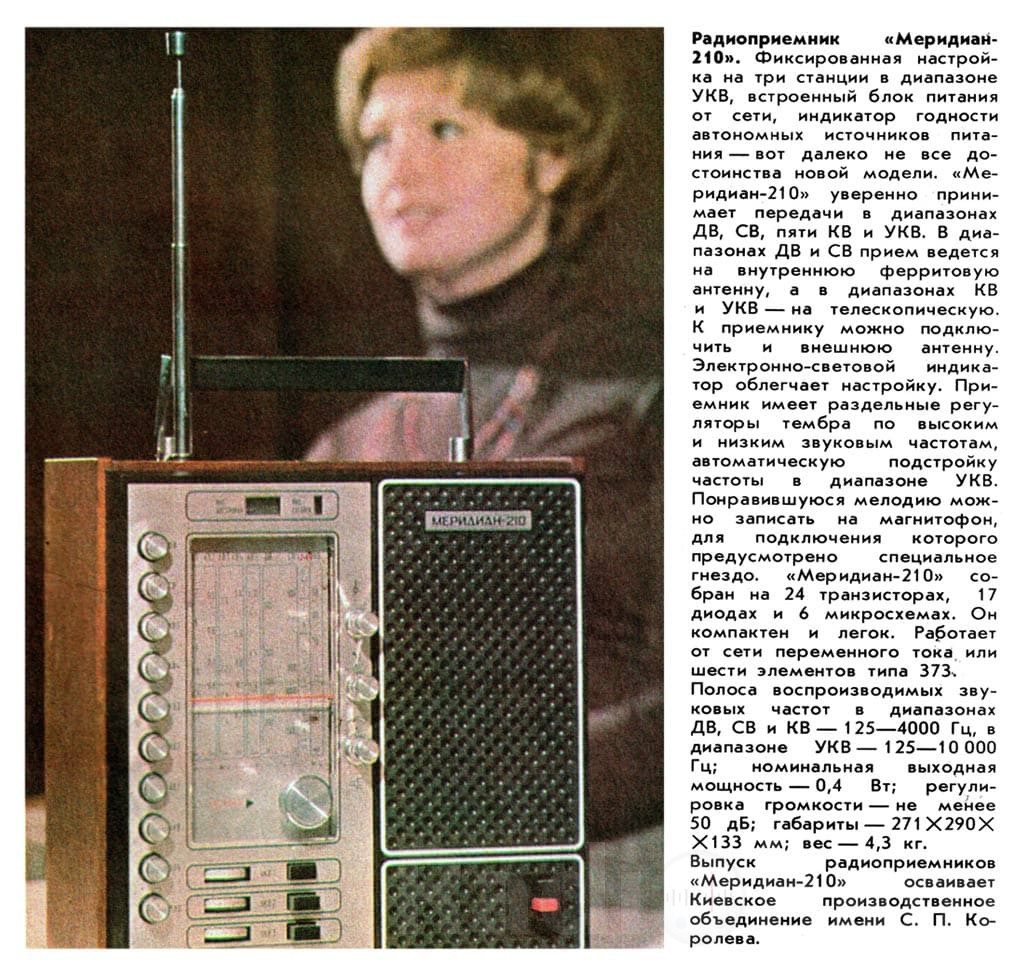

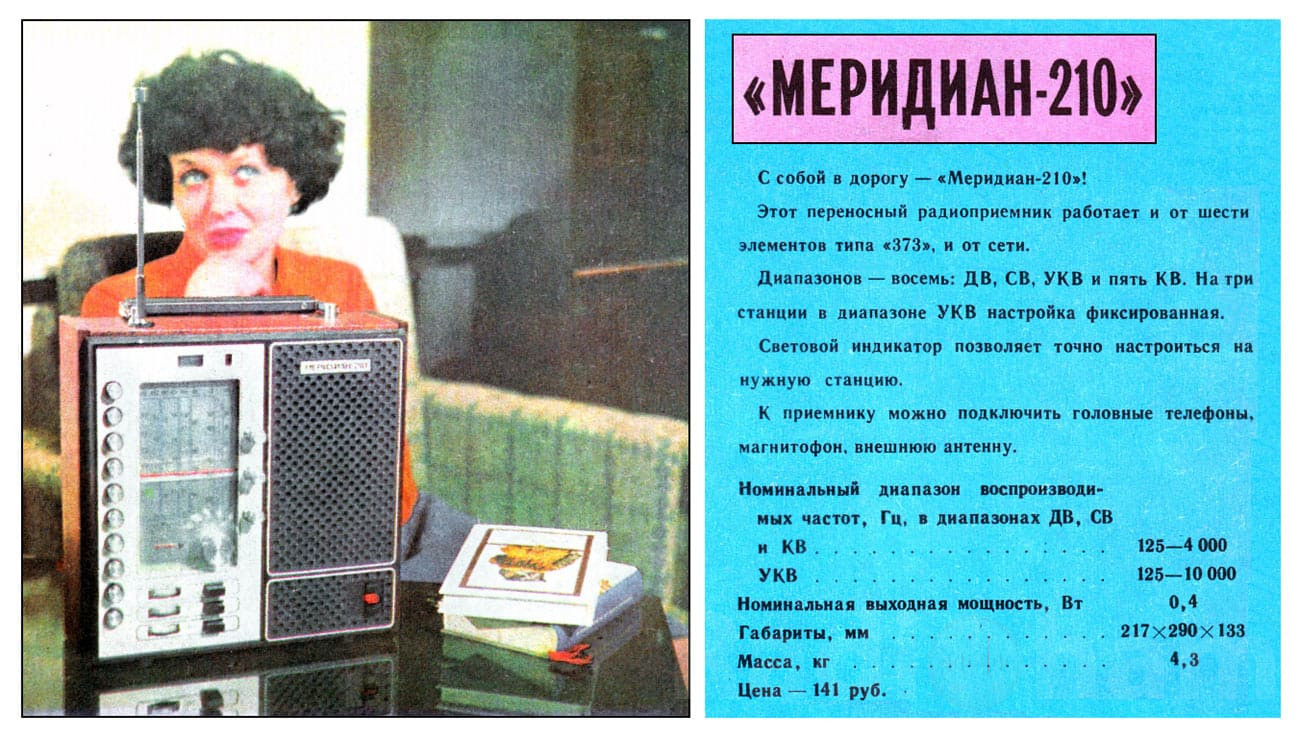

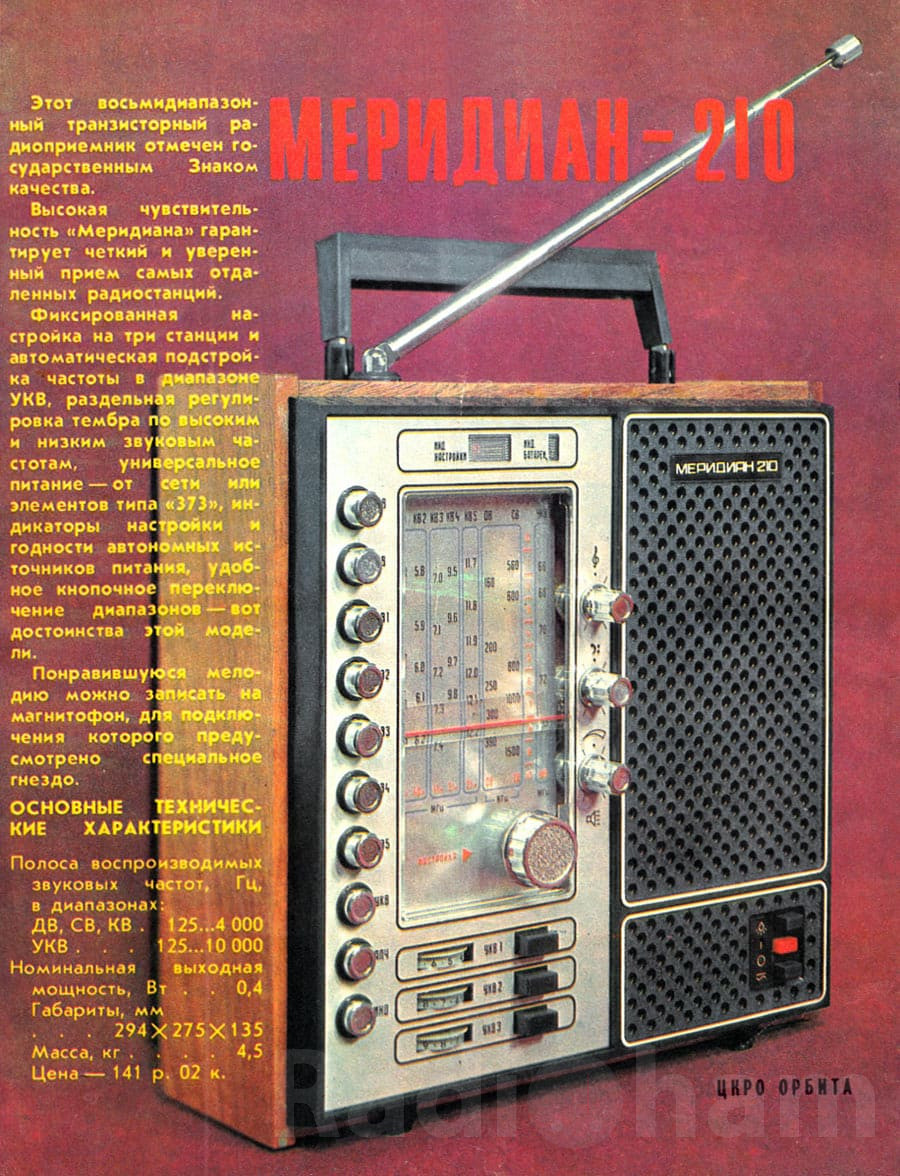

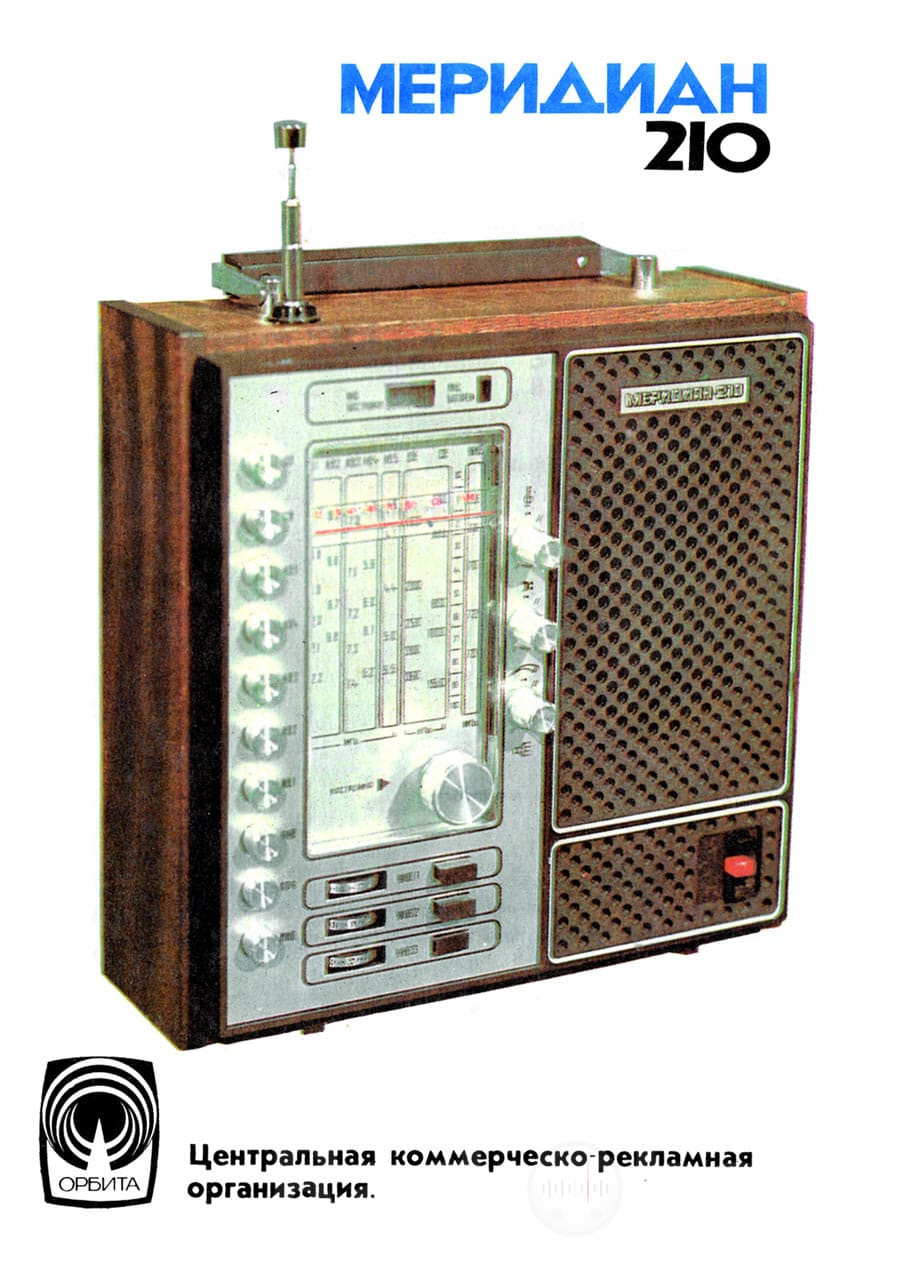

Радиоприёмники «Меридиан-210», «Меридиан-211» и «Меридиан-212» с 1977 года выпускал Киевский завод «Радиоприбор».

Радиоприемник «Меридиан-210» — переносной аппарат второго класса, предназначенный для радиовещательного приема в 8 диапазонах волн длинноволновом(ДВ), средневолновом (CB), пяти коротковолновых (КВ) и ультракоротковолновом (УКВ). Для приема на длинных и средних волнах приемник снабжен внутренней ферритовой антенной. Для приема на коротких и ультракоротких волнах используется выдвижная телескопическая антенна с шарнирным устройством, позволяющим поворачивать антенну в вертикальной плоскости на угол от 0 до 180°
относительно верхней стенки приемника и в горизонтальной плоскости на любой угол от 0 до 360°.

В приемнике «Меридиан-210» имеются три фиксированные настройки в диапазоне УКВ.
С их помощью одним нажатием соответствующей кнопки переключателя 9 (рис. 1) Вы можете включить приемник на прослушивание заранее избранных вами станций. В схеме приемника предусмотрен фильтр, автоматически подавляющий мешающие приему в диапазоне KB сигналы телевизионных станций и УКВ вещания. Питание приемника «Меридиан-210» — универсальное: он может работать как от батареи элементов, так и от сети переменного тока напряжением 127, 220 ±10% частотой 50 Гц с помощью встроенного блока питания.
О работоспособности батарей можно судить по имеющемуся в приемнике индикатору 2 (рис. 1). Если, включив приемник, питающийся от батареи, Вы увидели красное свечение индикатора, это значит, что элементы пора заменить. Процесс настройки на станцию облегчается применением на всех диапазонах надежного и весьма наглядно действующего электронносветового индикатора 3 (рис. 1). В диапазоне УКВ применена схема, автоматически настраивающая приемник на станцию в том случае, если осуществленная вручную настройка оказалась неточной. Эта схема также автоматически удерживает приемник точно настроенным на станцию. Расположение и назначение элементов управления приемником показаны на рис. 1.

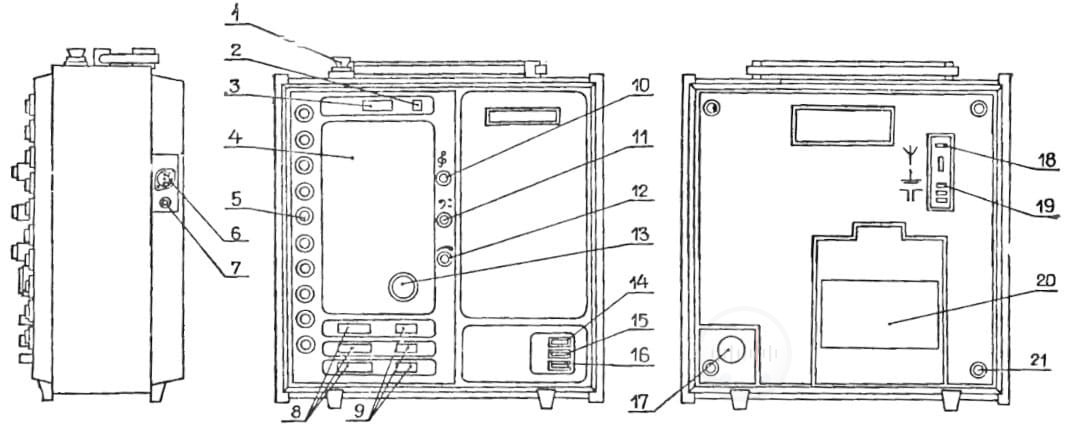

Рис. 1. Внешний вид радиоприемника «Меридиан-210» и расположение элементов управления.

1. Антенна телескопическая.

2. Индикатор разряда батареи элементов.

3. Электронносветовой индикатор настройки.

4. Шкала настройки.

5. Кнопочный переключатель диапазонов.

6. Гнездо подключения магнитофона.

7. Гнездо «Телефон».

8. Верньеры настройки на станции для фиксирования в диапазоне УКВ.

9. Кнопки переключателя фиксированной настройки УКВ.

10. Регулятор тембра по высоким частотам.

11. Регулятор тембра по низким частотам.

12. Регулятор громкости.

13. Ручка настройки.

14. Кнопка включения подсветки шкалы.

15. Кнопка включения приемника.

16. Кнопка переключения питания (батарея-сеть).

17. Переключатель напряжения

18. Гнездо подключения внешней антенны КСДВ.

19. Гнездо подключения внешней антенны УКВ.

20. Отсек автономного питания.

21. Место пломбирования.

Принципиальная схема:

Принципиальная схема (рис. 16) и конструкция (рис. 17) приемника построены по классической супергетеродинной схеме с раздельными трактами амплитудной и частотной модуляции по блочному принципу. Блок УКВ (У4) выполнен на интегральной микросхеме А1 и варикапных матрицах V2 V3, V5. Сигнал с телескопической антенны через контакты 3-5 переключателя S3 (У2) поступает на вход блока УКВ (L1, C1, V2). Для обеспечения хорошей добротности контура применено частичное включение антенны и частичное подключение к микросхеме. Перестройка контура по диапазону осуществляется варикапом V2. Сигнал с контура через конденсатор С2 подается на вход микросхемы А1. Микросхема содержит каскодный усилитель высокой частоты (V1, V2), гетеродин на транзисторах V4, V6 и смеситель на транзисторах V5, V7. На транзисторе V3 собран стабилизатор тока цепи базы V2. Нагрузкой усилителя высокой частоты служит контур L3, L4, С3, Сб, включенный частично через катушку связи. Перестраивается этот контур с помощью варикапа V3. Сигнал с УВЧ и напряжение гетеродина поступают
на смеситель. Контур гетеродина состоит из катушки L5, L6, конденсаторов С13, С16 и варикапа V5, с помощью которого этот контур перестраивается. Через катушку связи L5 и контакт 11 микросхемы гетеродинный контур связан с коллектором транзистора усилителя обратной связи. Диод V1 в контуре УВЧ служит для ограничения амплитуды больших входных сигналов. Варикап V4, подключенный к контуру гетеродина через конденсаторы C14, С15, работает в системе автоматической подстройки частоты. Нагрузкой смесителя является контур ПЧ, образованный катушкой L7 и конденсатором С12. Контур ПЧ настроен на частоту 10,7 МГц, которая подается на усилитель промежуточной частоты.
Для перестройки усилителя УКВ по диапазону на варикапы подается напряжение, изменяющееся от 1,6 до 16 В, преобразователем напряжения. Со стабилизатора напряжения V2, V3 (У2) через контакты 4-6, замыкающиеся при нажатии кнопки S3, на блок УКВ подается напряжение питания 5,3 В.

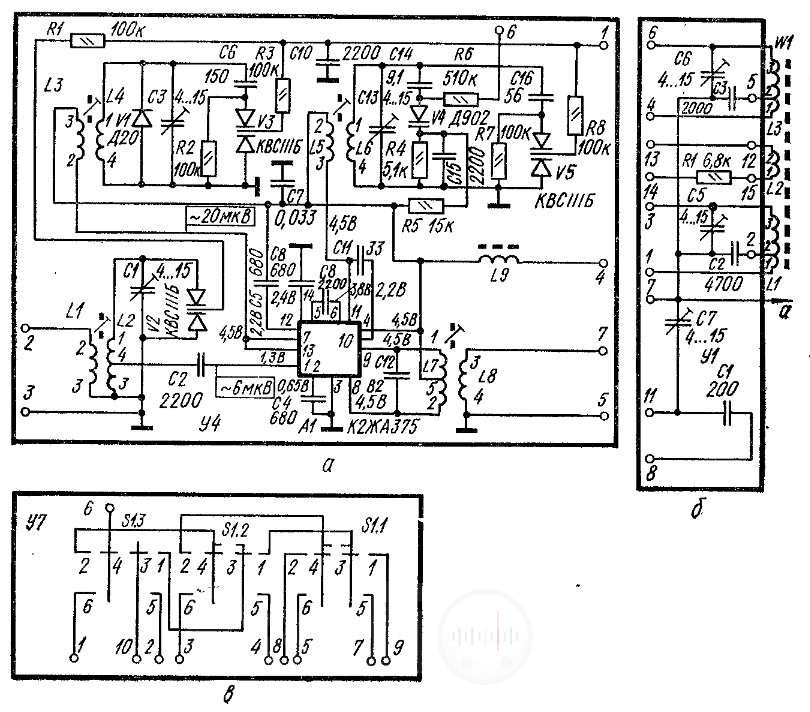

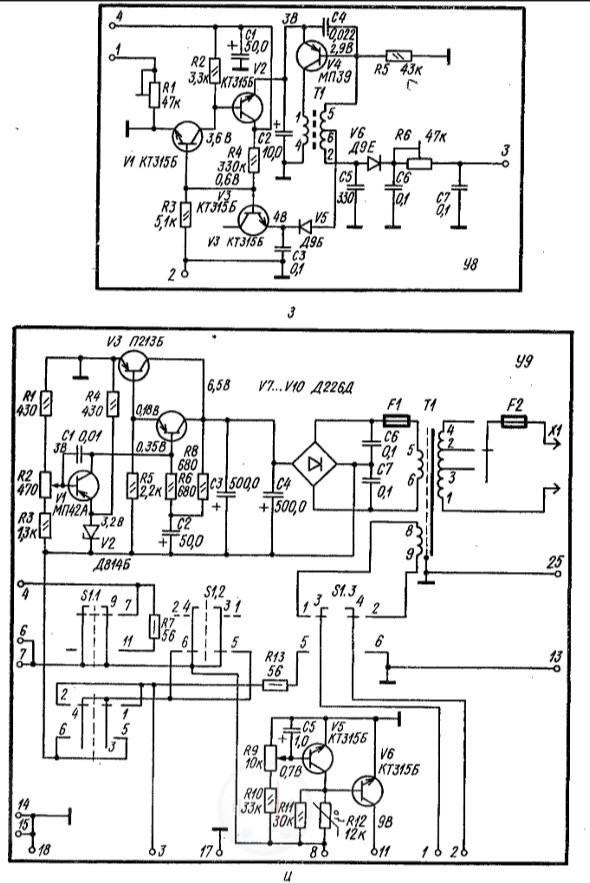

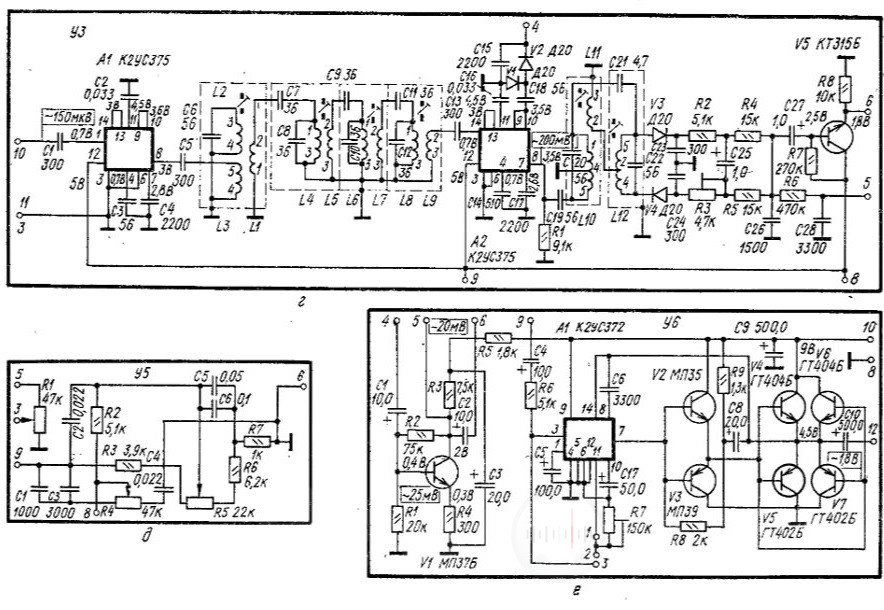

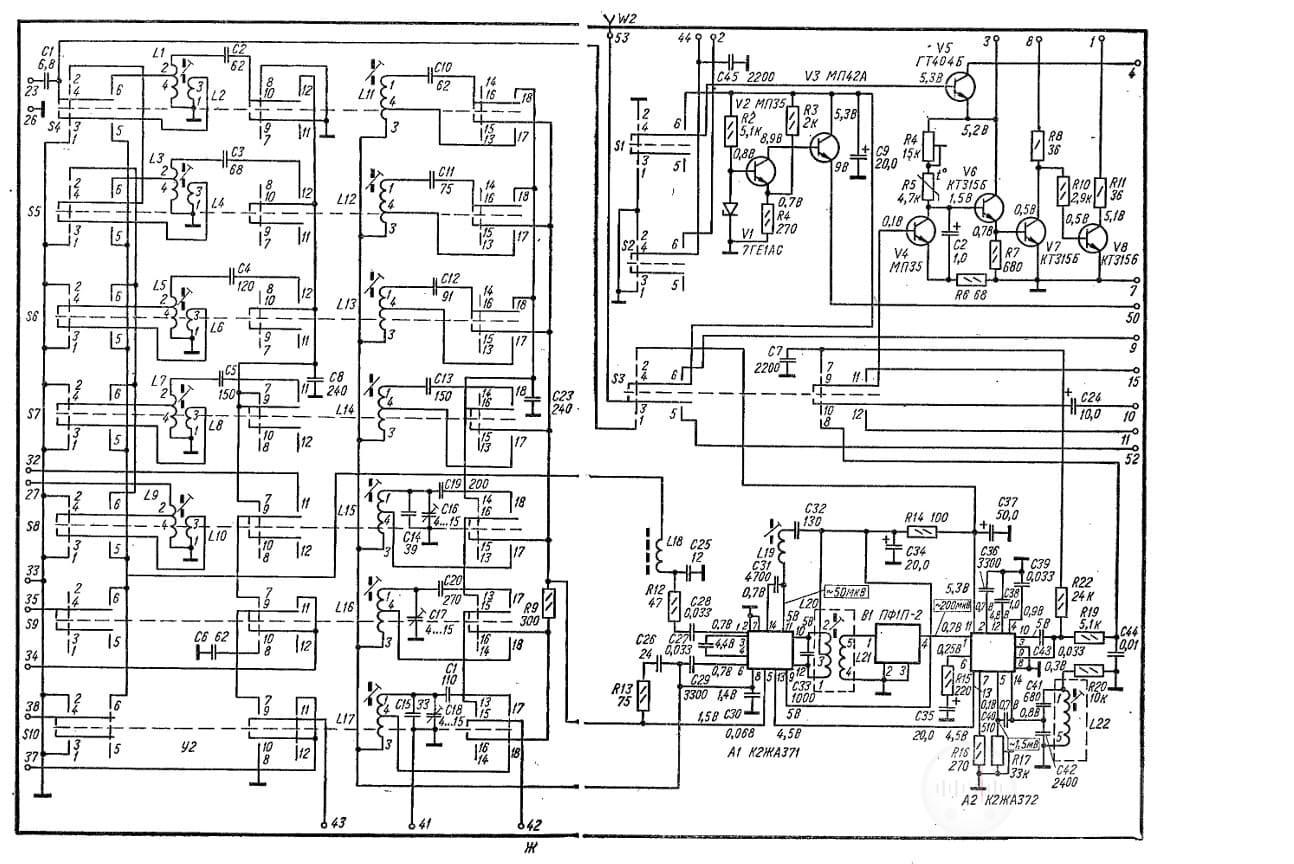

Рис. 16. Принципиальная электрическая схема приемника «Меридиан-210»: а-блок УКВ; б-блок конденсаторов; в-блок переключателей; г-блок УПЧ ЧМ; д-блок регулировки тембров; е-блок УНЧ; ж-блок КСДВ ПЧ; з-преобразователя напряжения; и-блока питания.

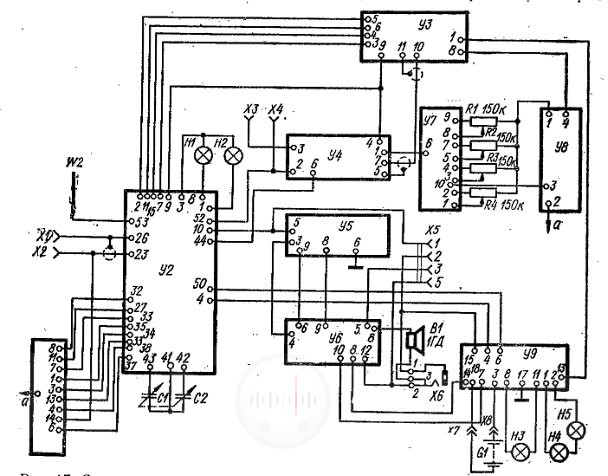

Рис. 17. Структурная схема приемника «Меридиан-210»

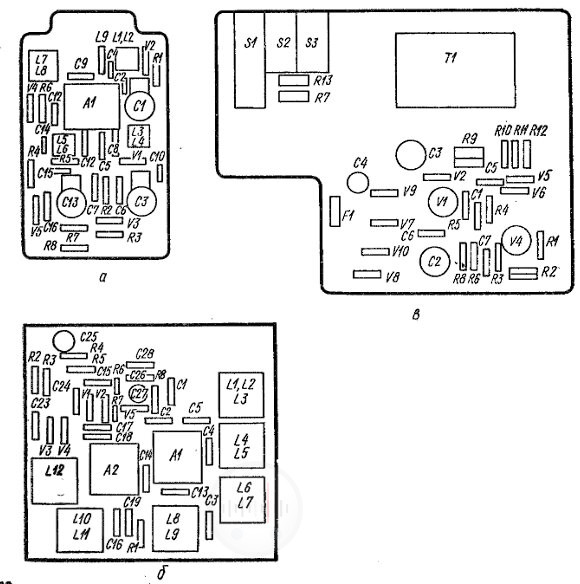

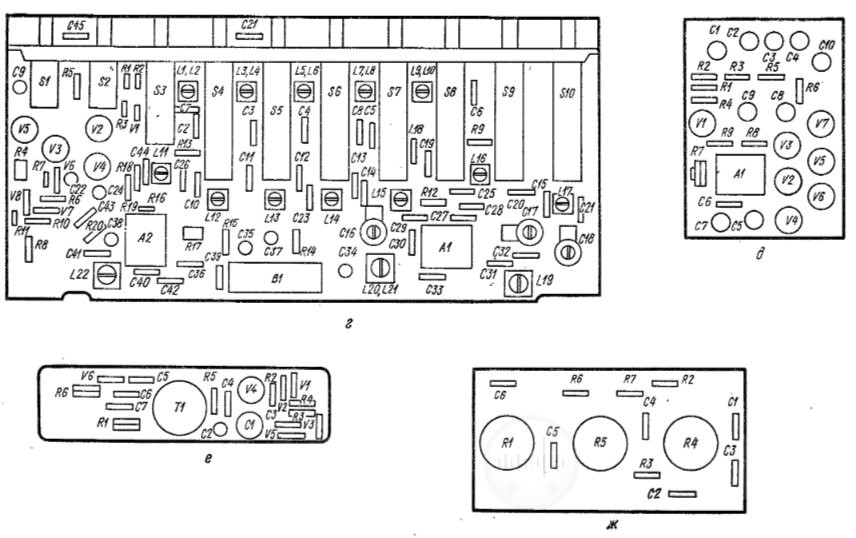

Рис. 18. Расположение узлов и деталей на платах УКВ (а), УПЧ ЧМ (б), блока питания (в), КСДВ ПЧ (г), УНЧ (д), преобразователя напряжения (е) и регуляторов тембра (ж) приемника «Меридиан-210»

Усилитель промежуточной частоты тракта ЧМ выполнен на двух микросхемах А1, А2. Сигнал ПЧ с выхода блока УКВ через конденсатор С1 поступает на микросхему А1, которая вместе с элементами подключения С2 С4 играет роль первого УПЧ. На четырех транзисторах микросхемы собраны два каскада усиления и эмиттерный повторитель. Сигнал НЧ поступает на вход (контакт 1) первого каскада усиления, собранного на транзисторе V1 с заземленным эмиттером. С коллектора этого транзистора сигнал подается на второй каскад усиления, который выполнен на транзисторах V2 и V3 по каскодной схеме и нагружен на эмиттерный повторитель (V4). Конденсатор С3 используется для частотной коррекции. С выхода первого УПЧ (контакт 8) сигнал через конденсатор С5 поступает на ФСС (L2C6, L1, L4C8 L5, L6C10L7, L8C12L9). Связь между контурами емкостная (С7, С9, С11). Избирательность по соседнему каналу обеспечивает ФСС. С входом второго УПЧ (А2) последний контур ФСС связан через разделительный конденсатор С13. Схема второго УПЧ аналогична схеме первого. С его выхода (контакт 8) сигнал поступает через конденсатор
C19 на фильтр (L10C20, L12C22). Детектор сигнала ЧМ выполнен по схеме симметричного дробного детектора на диодах V3 и V4. Выпрямленный сигнал промежуточной частоты (V1, V2, C15) поступает на схему индикации настройки. С выхода частотного детектора сигнал НЧ через конденсатор С 27 поступает на эмиттерный повторитель (V5), служащий для согласования высокого выходного сопротивления детектора и низкого входного сопротивления УНЧ.

Входные контура ДВ, СВ и КВ с преобразователем частоты выполнены в виде отдельного блока (У2). В ходные цепи диапазонов ДВ и СВ образованы контурами катушек L1, L3 с соответствующими катушками связи, размещенными на стержне магнитной антенны. При работе в диапазоне ДВ катушка L1 через конденсатор С6 (У2) закорачивается на «землю». Катушка L2 используется для связи с наружной ан-
тенной диапазонов ДВ и СВ. Связь входных контуров с входом УВЧ (А1) индуктивно-емкостная (C2, C3).
Входные цепи диапазонов КВ выполнены по схеме с автотрансформаторной связью с антенной и индуктивной связью с входом УВЧ. Для уменьшения влияния напряжения с частотой выше 20 МГц (мощные радиовещательные станции в диапазоне УКВ, которые создают помехи при приеме) в приемнике применен фильтр нижних частот (L18C25R12).

Преобразователь, гетеродин и усилитель промежуточной частоты сигнала АМ выполнены на двух интегральных микросхемах А1 и А2. Микросхема А1, конденсаторы С27 С33 и резистор R14 выполняют функции УВЧ, гетеродина и смесителя. Сигнал с входного контура подается на контакт 1 микросхемы Al — вход УВЧ, а усиленный сигнал снимается с контакта 14. Связь гетеродина с контурами автотрансформаторная. Сигнал гетеродина подается на балансный смеситель (V1, V5), к выходу которого (контакты 10, 12) подключен контур L20C33, настроенный на частоту
465 кГц. Контур L20C33 предназначен для согласования с пьезофильтром В1, определяющим избирательность приемника по соседнему каналу. Параллельно гетеродинному входу (контакты 5, 8) подключена цепочка R13C26, подавляющая паразитные колебания в диапазонах КВ. Для этой же цели на ДВ и СВ служит резистор R9. Режекторный контур L19C32 ослабляет сигналы с частотой, равной промежуточной, снижает уровень собственных шумов УВЧ, а также способствует повышению устойчивости работы микросхем по промежуточной частоте.

Интегральная микросхема А2 с элементами подключения выполняет функции усилителя промежуточной частоты, детектора и усилителя АРУ. Сигнал ПЧ с пьезофильтра поступает на вход микросхемы А2 (контакт 1) — базу транзистора V1 первого (резонансного) каскада усиления ПЧ. Нагрузкой этого каскада является
полосовой фильтр (L22C41C42). С полосового фильтра сигнал ПЧ через конденсатор С40-подается на контакт 5 — вход трехкаскадного УПЧ. Весь усилитель охвачен глубокой отрицательной обратной связью (R16). При помощи резистора R17 устанавливается рабочая точка транзистора V4 и уменьшаются нелинейные искажения при детектировании. С детекторного выхода (контакт 9) сигнал НЧ через фильтр R19C44, контакты 8 и 10 переключателя S3, конденсатор С24 и регулятор громкости R1 (У5) подается на вход УНЧ. Конденсатор С43 устраняет паразитное возбуждение на частотах, кратных промежуточной (930 и 1395 кГц). Сигнал НЧ с детекторного выхода подается на базу транзистора (V3) управляющего усилителя АРУ. Напряжение АРУ фильтруется цепочкой R15C35. Напряжение АРУ с микросхемы А2 подается на микросхему Al (контакт 13). Через резистор R22 к микросхеме А2 подключена схема индикатора настройки (V4, V6 V8). Питается эта схема стабилизированным напряжением 5,1 В от стабилизатора, выполненного на транзисторе V5. В качестве опорного напряжения на его базу подается выходное напряжение 5,3 В ст стабилизатора V2, V3. Индикатор включается переключателем S1. Если приемник не настроен на станцию, транзисторы V4 и V8 закрыты, транзисторы V6, V7 открыты, горит лампочка H1, освещающая красным светом окошко индикатора. При точной настройке на принимаемую станцию напряжение, пропорциональное уровню несущей, подается через контакты 7, 9 (с детектора АМ) или 11,3 на базу транзистора V4, напряжение на его коллекторе уменьшается, транзисторы V6, V7 закрываются, лампа Н1 гаснет. При этом на базе транзистора V8 увеличивается
напряжение, транзистор открывается, загорается лампа Н2, освещающая окошко индикатора зеленым светом. Терморезистор R5 обеспечивает постоянство порога срабатывания при изменениях температуры. Усилитель низкой частоты (Уб) выполнен на транзисторах V1 V7 и микросхеме А1. Совместно с блоком резисторов конденсаторов (У5), где находятся подключенные ко входу регуляторы тембра по низким (R5) и высоким (R4) частотам, усилитель низкой частоты формирует частотную характеристику и обеспечивает выходную мощность до 1,4 Вт. Входной каскад выполнен по схеме с общим эмиттером. Он охвачен глубокой обратной связью (R2, R4), обеспечивающей стабилизацию режима
по напряжению и току. На вход этого каскада через конденсатор и резистор R1(У5) подается сигнал НЧ с детектора. С коллектора транзистора VI через цепи регуляторов тембра (R4, R5) и цепочку C4R6 сигнал подается на вход микросхемы A1 (контакт 3). К этому же контакту (или к контакту 11) подключается симметрирующий резистор R7, позволяющий получить максимальную выходную мощность. Выходной сигнал предоконечного каскада усилителя (контакт 7 микросхемы A1) подается на двухтактный выходной каскад, выполненный по бестрансформаторной схеме на транзисторах V2 V7. Положительная обратная связь осуществляется цепочкой R9C8. Для обеспечения симметрии выходного каскада при уменьшении напряжения питания введена отрицательная обратная связь по постоянному и переменному току (С5) Конденсатор Сб служит для устранения самовозбуждения из-за паразитных обратных связей, а С7 — для сглаживания пульсаций напряжения источника питания. Преобразователь напряжения (У8) предназначен для питания варикапных матриц блока УКВ. Он состоит из генератора (V4, TI) и выпрямителя (V6). Питающее напряжение 5,6 В поступает от стабилизатора V2, V3 (У2) на коллектор транзистора V2. V1 — управляющий транзистор стабилизатора. Транзистор V3, диод V5 и конденсатор С3 формируют опорное напряжение. Стабилизированное напряжение 3,5 В,
снимаемое с эмиттера V2, питает генератор. Повышенное трансформатором напряжение, выпрямляется диодом V6 и поступает через фильтр C6R6C7 на управляющие элементы плавной и фиксированных настроек в диапазоне УКВ (У7).

Встроенный блок питания (У9) питает радиоприемник постоянным напряжением 9 В. Он состоит из трансформатора Т1, мостового выпрямителя (V7 V10) и стабилизатора напряжения (V1, V3, V4). Стабилизатор напряжения выполнен по компенсационной схеме последовательного типа. Собранная на транзисторе V1 схема сравнения, она же усилитель постоянного тока, и регулирующий составной транзистор (V3, V4) работают следующим образом. В случае возрастания напряжения на выходе, растет ток базы транзистора V1, в результате чего увеличивается падение напряжения на резисторах R6, R8, уменьшается ток базы составного транзистора, увеличивается сопротивление между эмиттером и коллектором транзистора V3 и напряжение на этом участке. В результате выходное напряжение уменьшается. В блоке питания предусмотрена схема индикатора разряда батарей (V5, V6), срабатывающая при уменьшении напряжения батарей до 6 В. При этом загорается лампочка Н3 на передней панели приемника. Напряжение срабатывания индикатора разряда батарей устанавливается резистором R9. Для обеспечения нормальной работы приемника при понижении напряжения питания до 6 В блоки тракта УКВ, преобразователя частоты АМ тракта с индикатором настройки питаются стабилизированным напряжением 5,3 В от двухкаскадного стабилизатора (VI V3) (У2). Регулирующий элемент транзистор V3. К его выходу подключена нагрузка. На транзисторе V2 выполнен усилитель постоянного тока. Величина выходного напряжения регулируется резистором R3.

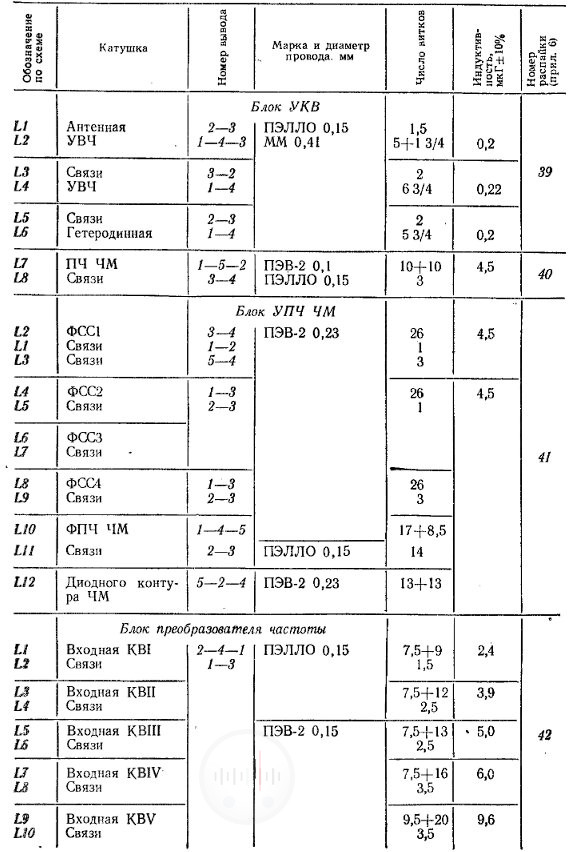

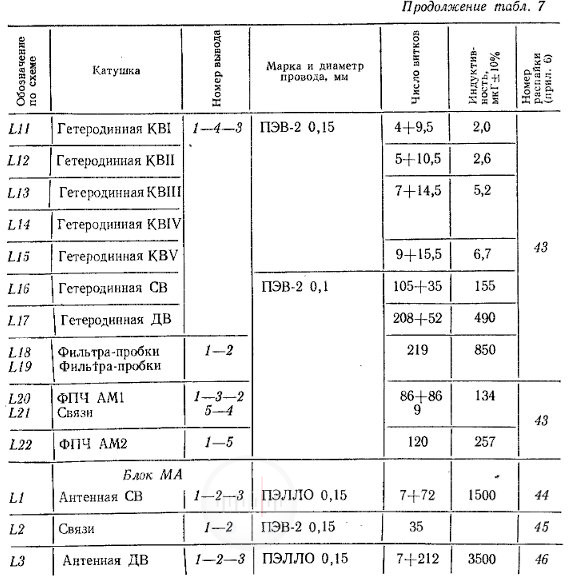

Таблица №7 Данные катушек индуктивности радиоприемника «Меридиан-210»

Конструкция и детали:

Корпус приемника состоит из деревянного каркаса, расположенного перед панелью и задней крышкой. Передняя панель и задняя крышка изготовлены из цветного полистирола с гальванической металлизацией пластмассы и декоративных перфорированных лицевых решеток.

Конструктивной базой приемника является металлическое шасси, на котором крепят все узлы. Монтаж выполнен по принципу функциональных блоков, что позволяет производить настройку каждого блока в отдельности. На шасси размещены блоки: преобразователя частоты, УКВ, УПЧ, УНЧ, преобразователь, блок питания, магнитная антенна и индикатор настройки. В блоках преобразователя частоты, УКВ, УП4, УНЧ, преобразователя и блока питания применен печатный монтаж (рис. 18). Органы управления приемником расположены на лицевой панели. Колодки для подключения магнитофона и телефона находятся на правой боковой стенке корпуса, гнезда для подключения внешних антенн — на задней стенке корпуса. Входные катушки диапазонов ДВ и СВ размещены на круглом стержне из феррита 400НН, диаметром 10 мм и длиной 200 мм. Каркасы входных, гетеродинных катушек и фильтров ПЧ изготовлены из полистирола. Настройка контуров КВ и фильтров ПЧ ЧМ производится ферритовыми сердечниками марки 100НН длиной 14 мм и диаметром 2,8 мм, а контуров гетеродина ДВ и СВ — ферритовыми сердечниками марки 600НН длиной 12 мм и диаметром 2,8 мм. Катушки контуров ПЧ АМ помещены в чашки из феррита марки 400НН, размерами 12 10 7,1 мм. Подстроечный сердечник — марки 600НН длиной 12 мм и диаметром 2,8 мм. Штыревая телескопическая антенна состоит из восьми звеньев и шарнирного устройства, обеспечивающего любое положение в вертикальной плоскости от 0 до 180°. С помощью втулки с четырьмя фиксированными положениями можно поворачивать антенну в горизонтальной плоскости от 0 до 360°. Антенна расположена внутри корпуса приемника и крепится кронштейну винтом М3. Блок переключателя диапазонов типа П2К.
