🔌Технические характеристики:
- Суточный ход часов-таймера
при температуре (25±5)°C, с, не более +1,0
при температуре от минус 10 до плюс 15°С, с, не более +10
- Диапазоны принимаемых волн, частот
Длинные волны ДВ, м 2027,0...1050,0; 148,0...285,0 кГц
Средние волны СВ, м 571,4...186,7; 525,0...1607,0 кГц
- Чувствительность, ограниченная усилением по напряженности поля, МВ/м, не хуже
ДВ — 1,2
СВ — 0,8
- Односигнальная избирательность по соседнему каналу при расстройке ±9 кГц, дБ, не менее 28
- Максимальная выходная мощность, Вт, не менее 0,15
- Диапазон воспроизводимых частот, Гц, не уже 450...3150
- Питание осуществляется от батареи «Крона ВЦ» или батареи «Корунд».
- Предусмотрена возможность питания приемника и от аккумулятора 7Д-0,115.
- Питание электронных часов осуществляется от автономного источника элемента СЦ-32.
- Размеры корпуса приемника, мм, не более 164х94х38
- Масса приемника (без источника), кг, не более 0,45.
📖История и описание:
Портативный радиоприёмник «Сигнал-306» (Маэстро) с 1987 года выпускал Каменск-Уральский приборостроительный завод. ''Сигнал-306'' комбинированное устройство (радиотаймер) с электронными часами и приёмником. Часы дают индикацию времени, сигнализацию начала каждого часа звуковым сигналом, включение звукового сигнала в нужное время, автоматическое включение радиоприёмника в заданное время и отключение через 30 минут работы.

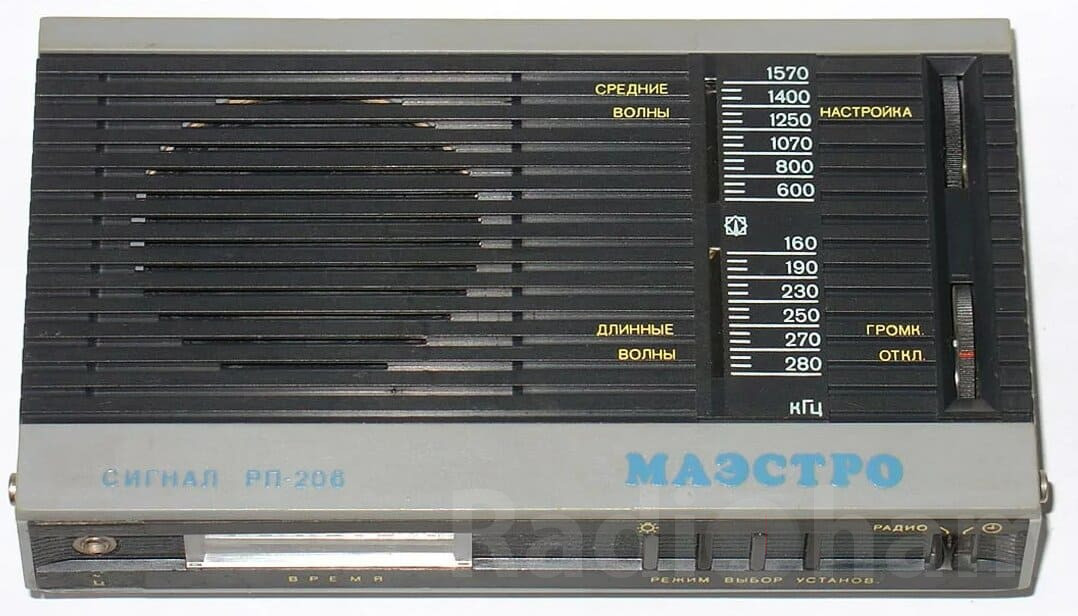

С 1989 года по новому ГОСТ-у завод выпускал радиоприёмник «Сигнал РП-206», по конструкции и оформлению полностью аналогичный с вышеописанным.
«Сигнал-306» «Маэстро» 2.021.027 ТУ является комбинированным устройством, состоящим из радиовещательного приемника и цифрового электронного таймерного устройства, которое обеспечивает: индикацию текущего времени (часы, минуты, секунды); автоматическое включение приемника в заданное время суток (часы, минуты) и последующее отключение через 30 минут; автоматическое включение звукового сигнала в заданное время суток; звуковую индикацию каждого часа.
Радиоприемник III группы сложности по ГОСТ 5651-82 выполнен по супергетеродинной схеме и служит для приема радиовещательных станций в диапазонах ДВ и СВ. В приемнике имеются гнезда для подключения миниатюрного телефона ТМ-4 и внешней антенны. Продолжительность работы приемника от одной батареи (при работе не более 4 ч в сутки при средней громкости) составляет не менее 40 ч. Гарантийный срок хранения батареи 9 месяцев. Продолжительность работы таймера без замены элемента СЦ-32 — один год. При подключении элемента СЦ-32 к таймеру индикация может отсутствовать или находиться в неопределенном состоянии. Для запуска таймера необходимо нажать кнопки «Режим», «Выбор», «Установ.» и отпустить.
Прежде чем включить приемник, откройте крышку отсека питания 18 (рис. 1), подключите батарею питания 7 к колодке питания, вставьте батарею в отсек питания и закройте крышку. Включите желаемый диапазон волн ручкой переключателя диапазонов 6. Переключатель рода работ 15 установите в положение «Радио». Включите приемник плавным поворотом ручки регулятора громкости от себя. При этом должен прослушиваться щелчок. Ручку регулятора громкости установите в среднее положение. Медленным вращением ручки настройки 4 настройте приемник на радиостанцию. Поворачивая приемник вокруг вертикальной оси, подберите положение, обеспечивающее максимальную громкость при минимуме помех. При настройке возможен электростатический треск, для ослабления которого поиск станций рекомендуется производить при средней громкости. Для выключения приемника поверните ручку регулятора громкости к себе до появления щелчка.
Рис. 1. Расположение элементов управления и индикации приемника.
1 — указатель настройки; 2- шкала на стройки; 3 — ручка регулятора громкости; 4 — ручка настройки; 5 — гнездо для подключения внешней антенны; 6 — ручка переключателя диапазонов; 7 — источник питания (батарея или аккумулятор 7Д-0,115); 8 — гнездо для подключения миниатюрного телефона; 9 — индикатор «Время»; 10 — символ ежечасного сигнала; 11 — кнопка «Подсветка»; 12 — кнопка «Режим»; 13- кнопка «Выбор»; 14- кнопка «Установ»; 15- переключатель рода работ; 16- крышка отсека питания часового модуля (элемент СЦ-32); 17- подставка; 18- крышка отсека питания приемника; 19 — нижний корпус; 20- символ автоматического включения приемника (будильника); 21- символ включения таймера.
ВНИМАНИЕ! " Для включения часов необходимо открыть крышку отсека питания 16 и осторожно вытянуть изолирующую ленту. В случае нажатия кнопок в комбинациях, не предусмотренных настоящей инструкцией, возможен сбой часов. В этом случае одновременно нажмите кнопки 12, 13, 14 произойдет обнуление часов.
Текущее время устанавливайте с помощью кнопок «Выбор» и «Установ». Двукратным нажатием и отпусканием кнопки «Выбор» выберите разряд часов (мигают цифры выбранного разряда). Последовательным нажатием и отпусканием кнопки «Установ» установите показания необходимого часа текущего времени (каждое нажатие кнопки увеличивает показания выбранного (мигающего) разряда на единицу. Нажмите и отпустите кнопку «Выбор» (мигает разряд десятков минут). Кнопкой «Установ» установите показания разряда десятков минут текущего времени. Еще раз нажмите и отпустите кнопку «Выбор» и кнопкой «Установ» установите единицы минут текущего времени. По окончании установки времени нажатием кнопки «Выбор» прекратите мигание разрядов минут на индикаторе. Установку секунд производите по сигналам точного времени, передаваемым по радио, для чего нажмите и отпустите кнопку «Выбор» (мигают разряды секунд). Нажатием кнопки «Установ» в момент начала шестого сигнала произведите коррекцию секунд.
Примечания:
1. При показаниях секунд от 00 до 29 происходит их обнуление. При показаниях от 30 до 59 происходит их обнуление с одновременным увеличением показаний минут на единицу.
2. При желании можно получить звуковую сигнализацию об окончании каждого часа текущего времени, для чего кнопкой «Установ» включите на индикаторе «Время» сим- вол 10. По окончании каждого часа будет прослушиваться кратковременный звуковой сигнал. Если такой сигнал нежелателен, кнопкой «Установ» выключите символ 10 на индикаторе «Время».
Для автоматического включения приемника или будильника в заданное время суток включите приемник как указано выше. Нажмите и отпустите кнопку «Режим». При этом разряды секунд исчезают. Кнопками «Выбор» 1 «Установ» установите время автоматического включения приемника. Пос- не установки времени кнопкой «Выбор» прекратите мигание разрядов индикатора. На индикаторе должен высвечиваться символ 20. Нажмите отпустите кнопку «Режим». При этом на индикаторе появятся показания Текущего времени и сохраняется символ 20. Переключатель рода работ 15 становите в положение 21 и нажмите кнопку 11. При этом радиоприемник Выключится. В установленное Вами время приемник включится на 30 минут. При желании досрочного выключения приемника нажмите кнопки «Установ» и 11.
Если Вы еще хотите прослушать передачу перед сном, нажмите и через 3-5 секунд отпустите кнопки «Режим» и «Установ». При этом приемник включится на 30 минут. Если на индикаторе исчезнет символ 20, нажатием кнопки «Установ» восстановите его. Нажмите кнопку «Режим», на индикаторе будут показания текущего времени. Приемник выключится через 30 минут и автоматически включится в заданное время. Досрочное выключение радиоприемника Вы можете произвести нажатием кнопки 11.
Помните! Если на индикаторе «Время» отсутствует символ 20, приемник в заданное время не включится.
Примечания:
1. При желании включения только звукового сигнала (будильника) в заданное время приемник выключите регулятором громкости до щелчка.
2. Время автоматического включения можно проконтролировать, нажав кнопку «Режим»; вторичным нажатием кнопки «Режим» восстановите индикацию текущего времени.
3. При автоматическом включении приемника на фоне принимаемой передачи прослушивается звуковой сигнал (в течение 1-й минуты с трехкратным повтором через 5 минут), который можно выключить нажатием кнопки «Установ».
📁Дополнительная информация:
Рекламные брошюры с техническим описанием портативного радиоприёмника «Сигнал-306» (Маэстро)
