Рис. 3.105
🔌Технические характеристики:
- Максимальная чувствительность:
на длинных волнах 400 мкв/м
на средних волнах 250 мкв/м
- Реальная чувствительность:
на длинных волнах 1,0 мв/м
на средних волнах 0,6 мв/м
- Избирательность по соседнему каналу: на длинных и средних волнах не менее 26 дб
- Ослабление сигнала зеркального канала:
на длинных волнах — не менее 26 дб
на средних волнах — не менее 30 дб
- Промежуточная частота: 465±2 кгц
- Действие АРУ: при изменении сигнала на входе приемника на 26 дб соответствующее изменение сигнала на выходе приемника не более 6 дБ
- Полоса воспроизводимых звуковых частот: 350-3 500 Гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений тракта приемника не более 6% 150 мВт
- Источник питания: две батареи типа КБС-л-0,5.
- Напряжение питания: 9 в
- Ток, потребляемый приемником, при отсутствии сигнала: 7 ма
- Работоспособность приемника обеспечивается при снижении напряжения батареи питания: до 4,5 в
- Длительность работы приемника при средней громкости от одного комплекта батарей: 35-40 час
- Габаритные размеры: 173х98х47 мм
- Масса: 550 г.
📖История и описание:
Портативный радиоприёмник «Вега» с 1968 по 1972 годы выпускал Бердский радиозавод. «Вега» — первый портативный транзисторный приёмник Бердского радиозавода. Он создан на базе модели «Рига-301Б» Рижского завода имени Попова 1966 года. До конца 1968 года радиоприёмник «Вега» имел схожий с базовой моделью вид. Радиоприемник «Вега» представляет собой малогабаритный супергетеродин IV класса переносного типа, собранный на 7 транзисторах и одном полупроводниковом диоде. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.
Принципиальная схема:
Рис. 3.106. Принципиальная схема транзисторного радиоприемника «Вега»
Радиоприемник «Вега» является модификацией приемника «Рига-301Б» и отличается от последнего внешним оформлением и незначительными изменениями в конструкции и схеме. Принципиальная схема приемника «Вега» (рис. 3.106) от схемы приемника «Рига-301» (рис. 3.28) отличается следующим:
1) транзисторы Т4 и T5 типа ГТ108 заменены на более дешевые транзисторы типа МП41;
2) резистор R18 имеет сопротивление 150 ом вместо 68 ом;
3) транзисторы Т6 и Т7 типа МП41 заменены транзисторами МП40;
4) уточнены в процессе серийного производства намоточные данные катушек контуров.
Рис. 3.107. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника «Вега».
Эти изменения схемы позволили повысить стабильность основных параметров приемника при серийном производстве. Режимы работы транзисторов указаны на рис. 3.107.
Конструкция и детали:
Корпус приемника выполнен из цветного ударопрочного полистирола. Шкала и органы управления приемника расположены на верхней панели корпуса и имеют соответствующие обозначения. Ручка включения, выключения и регулятора громкости находится на шкале слева, а ручка настройки приемника справа. Шкала проградуирована в килогерцах. На правой стенке корпуса расположены гнезда для подключения наружной антенны, заземления и малогабаритного телефона типа ТМ-4, а на задней стенке размещены переключатель диапазонов и отсек для источника питания, закрытый крышкой. В корпусе размещены печатная плата и громкоговоритель типа 0,25ГД-1, укрепленный на передней стенке корпуса.
Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса (рис. 3.108, 3.109). Настройка приемника осуществляется с помощью блока конденсаторов переменной емкости типа КПТМ-4 с твердым диэлектриком емкостью 6-260 пф.
Рис. 3.108. Схема расположения узлов и деталей на монтажной плате приемника «Вега».
Рис. 3.109. Топографическая схема приемника «Вега»
Магнитная антенна диапазонов ДВ и СВ выполнена на ферритовом стержне длиной 140 мм и диаметром 8 мм из материала марки 400НН. Переключение диапазонов осуществляется переключателем типа ПД-2 (МДПВ-1-1-6). Второй каскад усилителя ПЧ с диодным детектором и всеми входящими элементами каскада собран на отдельной печатной плате и заключен в отдельный экран с поддоном. Такая конструкция позволяет получить высокую устой чивость усилительного тракта и избежать паразитной генерации даже при установке в приемник всех транзисторов с верхними пределами усилительных параметров. Контурные катушки гетеродина длинных и средних волн намотаны четырехсекционных каркасах и настраиваются подстроечными сердечниками из феррита марки 600НН.
Катушки контуров ПЧ и фильтра ПЧ намотаны на трехсекционных каркасах, каждый из которых помещен в ферритовые чашки марки 600НН диаметром 8,6 мм.
Намоточные данные катушек приведены в табл. 3.15.
📁Дополнительная информация:

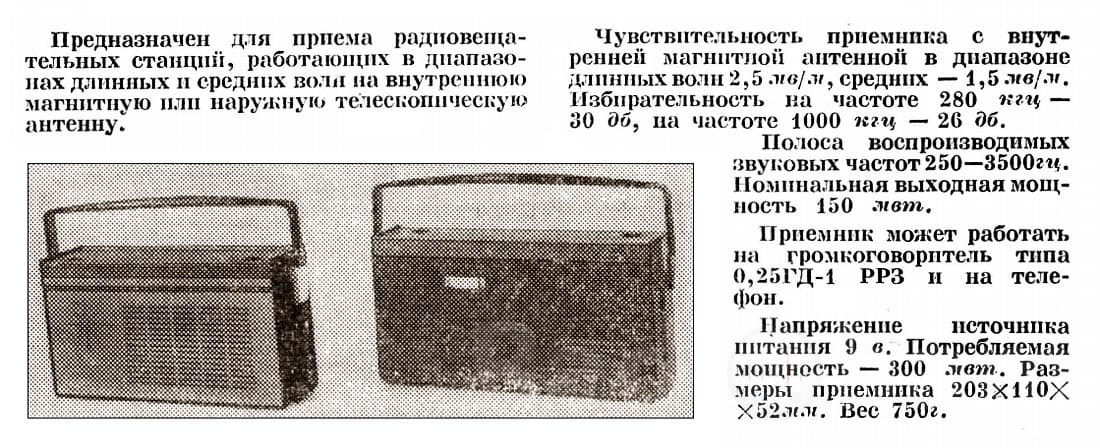

Информационные и рекламные брошюры транзисторного радиоприемника «Вега»
Обложка руководства по эксплуатации радиоприемника «Вега»
