🔌Технические характеристики:
- Максимальная чувствительность:
На длинных волнах: 570 мкв/м
На средних волнах: 300 мкв/м
- Реальная чувствительность:
На длинных волнах: 1.2 ма/м
На средних волнах: 0.8 ма/м
- Избирательность по соседнему каналу:
На длинных волнах: не менее 30 Дб
На средних волнах: не менее 26 Дб
- Ослабление сигнала зеркального канала: на длинных и средних волнах: не менее 26 Дб
- Промежуточная частота: 465 кгц
- Действие АРУ: при изменении сигнала на входе приемника на 26 Дб изменение сигнала на выходе приемника не более 6 Дб
- Полоса воспроизводимых звуковых частот: 300...3 500 гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 6% 150 мвт
- Источник питания: три элемента типа 373 «Марс»
- Напряжение питания: 4,5 в
- Ток потребляемый приемником при отсутствии сигнала нa входе 10 ма
- Работоспособность приемника сохраняется при снижении напряжения батарей питания до 2,5 в
- Длительность работы приемника при средней громкости от одного комплекта батарей до 120 час
- Габаритные размеры: 224х168х68 мм
- Macca: 1,7 кг
📖История и описание:

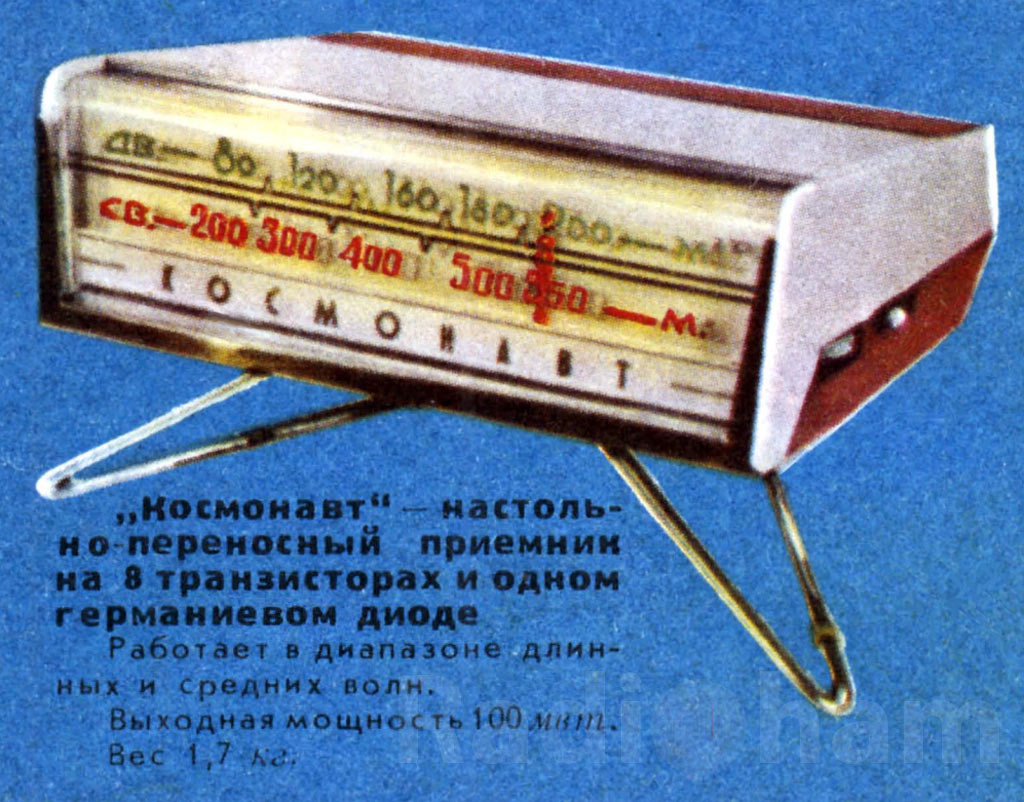

Транзисторный радиоприёмник «Космонавт» с 1964 года выпускал радиозавод «Спутник», гор. Молодечно, Минской области. Радиоприемник «Космонавт» представляет собой супергетеродин настольно-переносного типа, собранный на восьми транзисторах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.

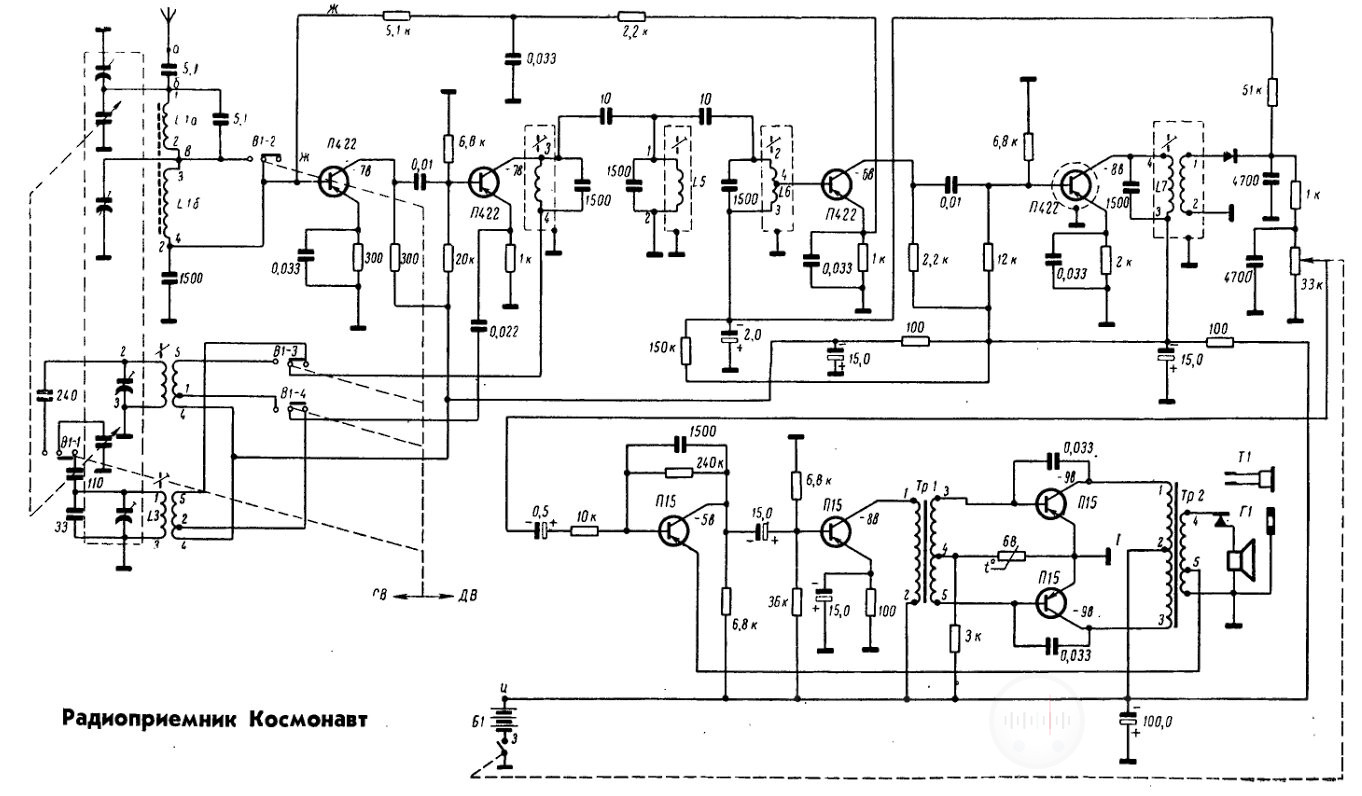

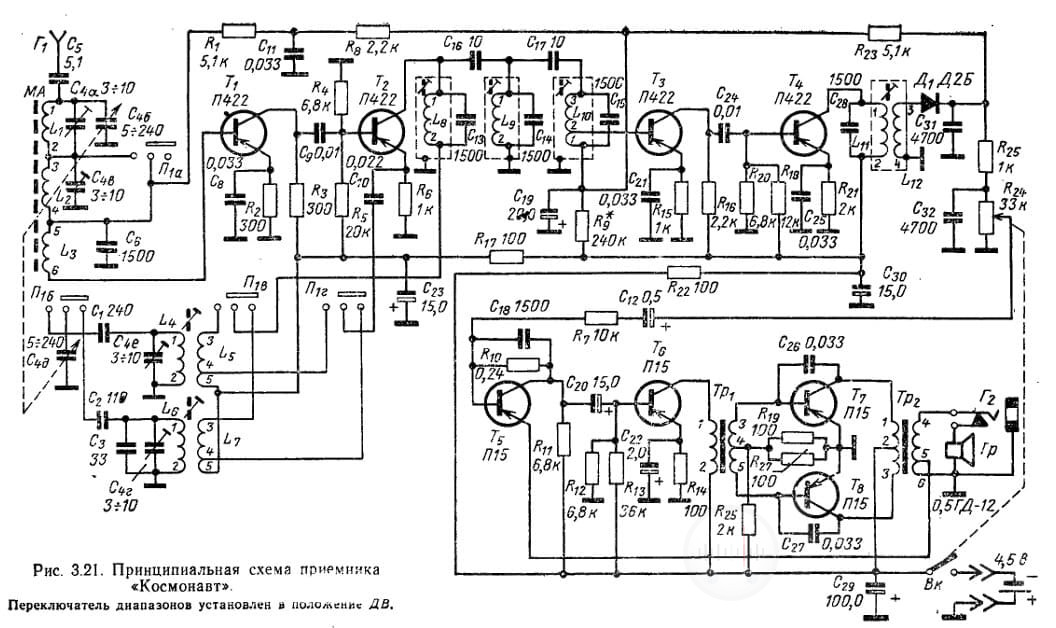

Принципиальная схема:
Входная цепь.
Катушки входных контуров длинных L1 и средних L2 волн и катушка связи L3 намотаны на ферритовом стержне встроенной магнитной антенны МА (рис. 3.21). Связь входных контуров с транзистором комбинированная; основным элементом связи служит конденсатор (внутриемкостная связь) и вспомогательным — катушка связи L3 (индуктивная связь). Достоинством комбинированной связи с антенной является равномерность усиления в рабочем диапазоне, хорошее ослабление сигнала зеркального канала. Кроме того, такая схема входной цепи позволяет сократить число контактов переключателя диапазонов. Благодаря внутриемкостной связи исключаются каналы побочного приема, возникающие вследствие паразитных резонансов, создаваемых катушками связи и входной емкостью преобразователя. Наружная антенна подключается к входной цепи через конденсатор связи С5.
Усилитель ВЧ.
Усилитель высокой частоты апериодический, он собран на транзисторе T1 типа П422 по схеме с общим эмиттером. Нагрузкой каскада служит резистор с малым сопротивлением (R3=300 ом). Усилитель ВЧ, усиливая сигнал в 3-4 раза, повышает устойчивость работы преобразователя частоты и гетеродина и, кроме того, улучшает эффективность действия АРУ, с помощью которой регулируется базовый ток транзистора Т1.
Максимальная чувствительность приемника по промежуточной частоте с базы транзистора T1 2-3 мкв при выходном напряжении на нагрузке усилителя НЧ 175 мв.
Преобразователь частоты и гетеродин.
Преобразователь частоты собран на транзисторе Т2 типа П422 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Оптимальное условие преобразования частоты во всем диапазоне выполняется при напряжении гетеродина на эмиттере транзистора Т2 90-130 мв Режим транзистора Т2 определяется величинами сопротивлений резисторов R4 и R5. Нагрузкой преобразователя частоты служит трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность приемника по соседнему каналу. Ширина полосы пропускания ФСС (7-8 кгц на уровне 6 дб) определяется величиной емкости конденсаторов связи С16 и C17.
Связь ФСС с первым каскадом усилителя ПЧ автотрансформаторная.
Усилитель ПЧ и детектор.
Двухкаскадный усилитель промежуточной частоты собран на транзистоpax Т3 и Т4 типа П422. Первый каскад усилителя ПЧ — апериодический с активной нагрузкой (R16). Второй каскад усилителя ПЧ собран на транзисторе Т4 по резонансной схеме, в коллекторную цепь транзистора включен широкополосный контур L11C28 с полосой пропускания 35-40 кгц на уровне — 3 дб. Детектор выполнен на полупроводниковом диоде Д1 типа Д2Б. Нагрузкой детектора служит переменный резистор R24, с которого через разделительный конденсатор С12 и резистор R7 напряжение звуковой частоты подается на базу первого каскада усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода Д1, которая снимается с нагрузки детектора R24 и через фильтр R23C19 подводится к базе транзистора
первого каскада усилителя ПЧ и через дополнительный фильтр R8 С11 R1 -к базе транзистора усилителя ВЧ.
Усилитель низкой частоты.
Трехкаскадный усилитель низкой частоты собран на транзисторах T5, T6, Т7 и Т8 типа П15. Первый каскад усилителя НЧ выполнен по реостатной схеме с активной нагрузкой (R11). Для устранения возможности самовозбуждения на низких частотах при нижнем положении движка регулятора громкости в базовую цепь транзистора включен резистор R7. Второй каскад усилителя НЧ собран на транзисторе Т6, в коллекторную цепь которого включен согласующий трансформатор Тр1.
Выходной каскад выполнен по двухтактной схеме и работает в режиме усиления класса АВ. Для согласования выходных сопротивлений транзисторов Т7 и Т8 с сопротивлением громкоговорителя типа 0,5ГД-12 применен выходной трансформатор Тр2. Температурная стабилизация выходного каскада усилителя НЧ обеспечивается терморезистором R27 типа ММТ-13. Для коррекции частотной характеристики и устранения влияния фазового сдвига на верхних звуковых частотах в усилителе применены корректирующие конденсаторы С 18, С 26 ИЗ С27. Чтобы уменьшить коэффициент нелинейных искажений, увеличить входное сопротивление усилителя НЧ, а также улучшить его частотную характеристику, все три каскада охвачены сильной отрицательной обратной связью глубиной 12-16 дб. Напряжение обратной связи снимается с отвода вторичной обмотки выходного трансформатора и подается в эмиттерную цепь транзистора Т5 первого каскада усилителя НЧ. Большое входное сопротивление усилителя НЧ (50-60 кОм) позволило повысить коэффициент передачи детектора и уменьшить коэффициент нелинейных искажений. Для устойчивой работы приемника в цепях питания включены развязывающие фильтры R22 30 и R17C23. Все каскады приемника имеют режимную и температурную стабилизацию, что обеспечивает надежность работы приемника в интервале температур от -10 до + 40° С. Режимы работы транзисторов указаны на рис. 3.22. В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М. При подключении телефона громкоговоритель автоматически отключается.
Конструкция и детали:
Конструкция приемника подчинена требованиям получить хорошие электроакустические параметры при малых габаритах и весе. Корпус приемника выполнен из цветной ударопрочной пластмассы. В конструкцию приемника входит съемная металлическая опора.

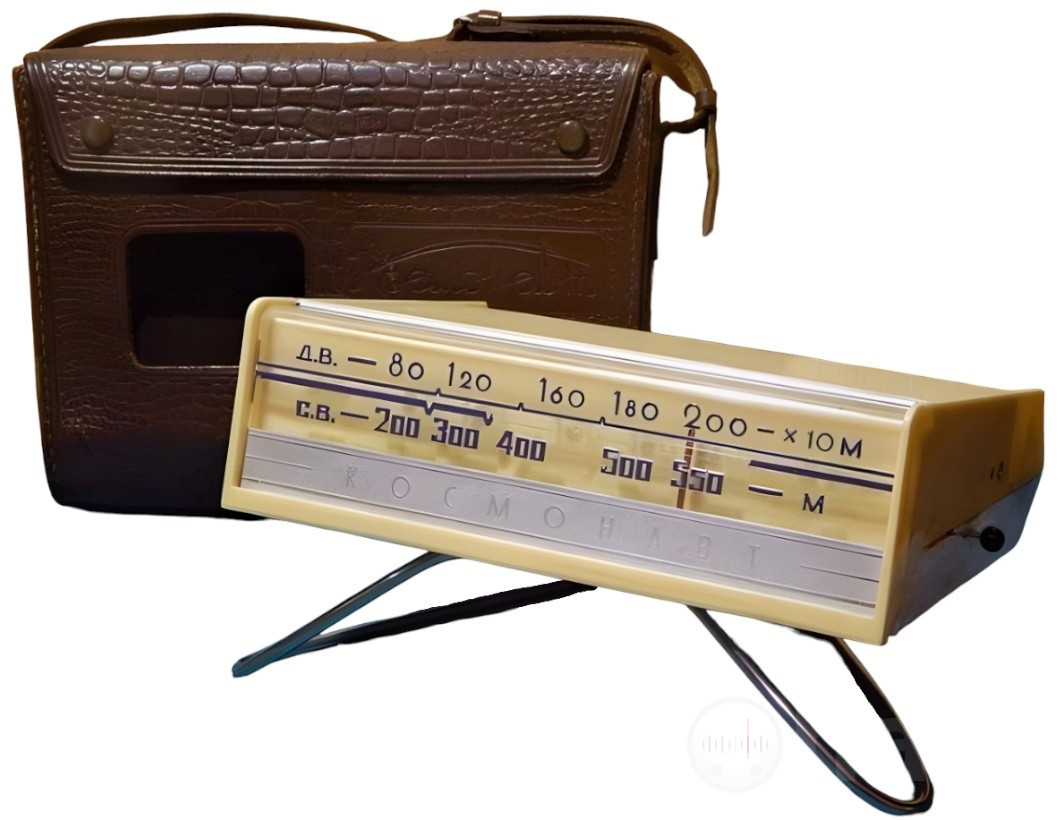

На передней стенке корпуса приемника расположена шкала, градуированная в метрах. Органы управления (ручка настройки, переключатель диапазонов и регулятор громкости с выключателем) расположены на боковых стенках. На левой боковой стороне корпуса имеются гнезда для подключения наружной антенны (Г1) и телефона (Г2). В задней части корпуса имеется закрывающийся отсек для размещения источника питания. Когда приемник используется как переносный, металлическую опору снимают, а приемник помещают в кожаный футляр или прикрепляют к нему плечевой ремень.

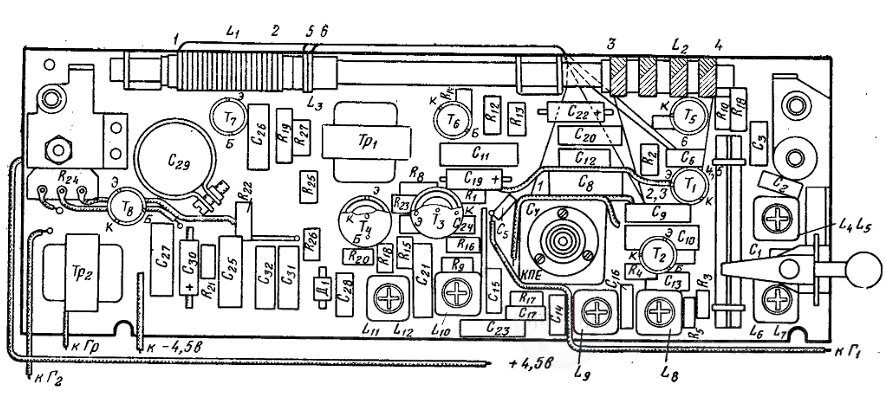

В приемнике применен громкоговоритель типа 0,5ГД-12. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис. 3.23. Настройка приемника на принимаемую радиостанцию осуществляется двухсекционным блоком конденсаторов переменной емкости типа КПЕ-5 с твердым диэлектриком емкостью 5-240 пф. Переключатель диапазонов продольно-движкового типа имеет четыре группы контактов, на два положения. Магнитная антенна выполнена на ферритовом стержне марки 600НН длиной 160 мм и диаметром 8 мм. На стержне размещены катушки входных контуров и L2 и катушка связи L3. Катушки контуров гетеродина намотаны на четырехсекционных открытых каркасах. Катушки контуров ФСС и ФПЧ намотаны на трехсекционных каркасах, каждый из которых помещен в ферритовые чашки марки 600НН диаметром 8,6 мм. Катушки контуров ПЧ и ФСС заключены в латунные экраны. Контуры настраивают сердечниками из материала 600НН длиной 12 мм и диаметром 2,8 мм.

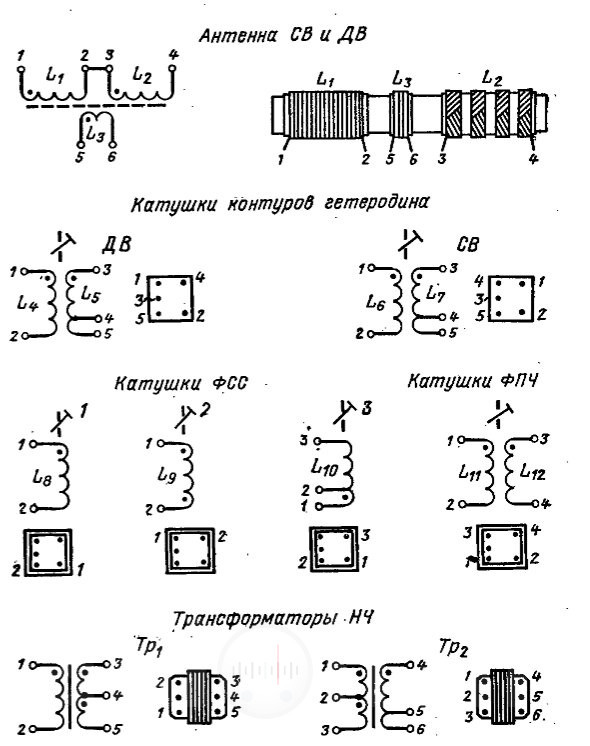

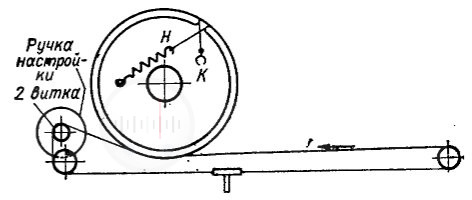

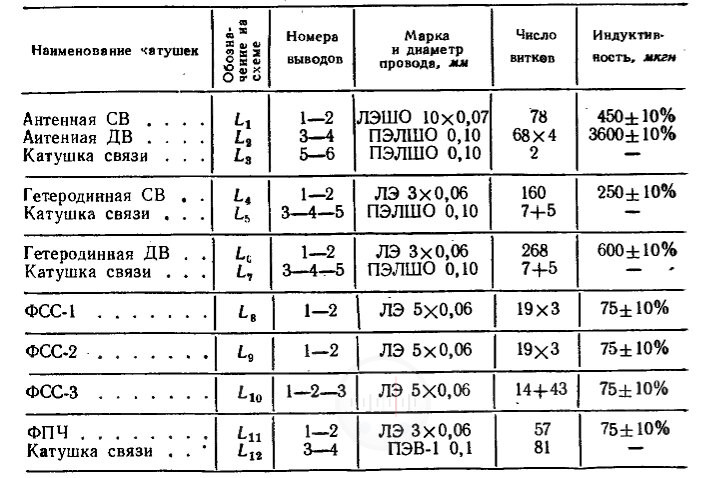

Намоточные данные контурных катушек приемника приведены в табл. 3.4. Трансформаторы усилителя НЧ (Тр1 и Тр2) собраны на сердечниках из пластин электротехнической стали марки Э310 (ХВП) типа Ш6, толщина набора 12 мм. Распайка выводов всех контурных катушек и трансформаторов приведена на рис. 3.24. Кинематическая схема верньерного устройства изображена на рис. 3. 25.
