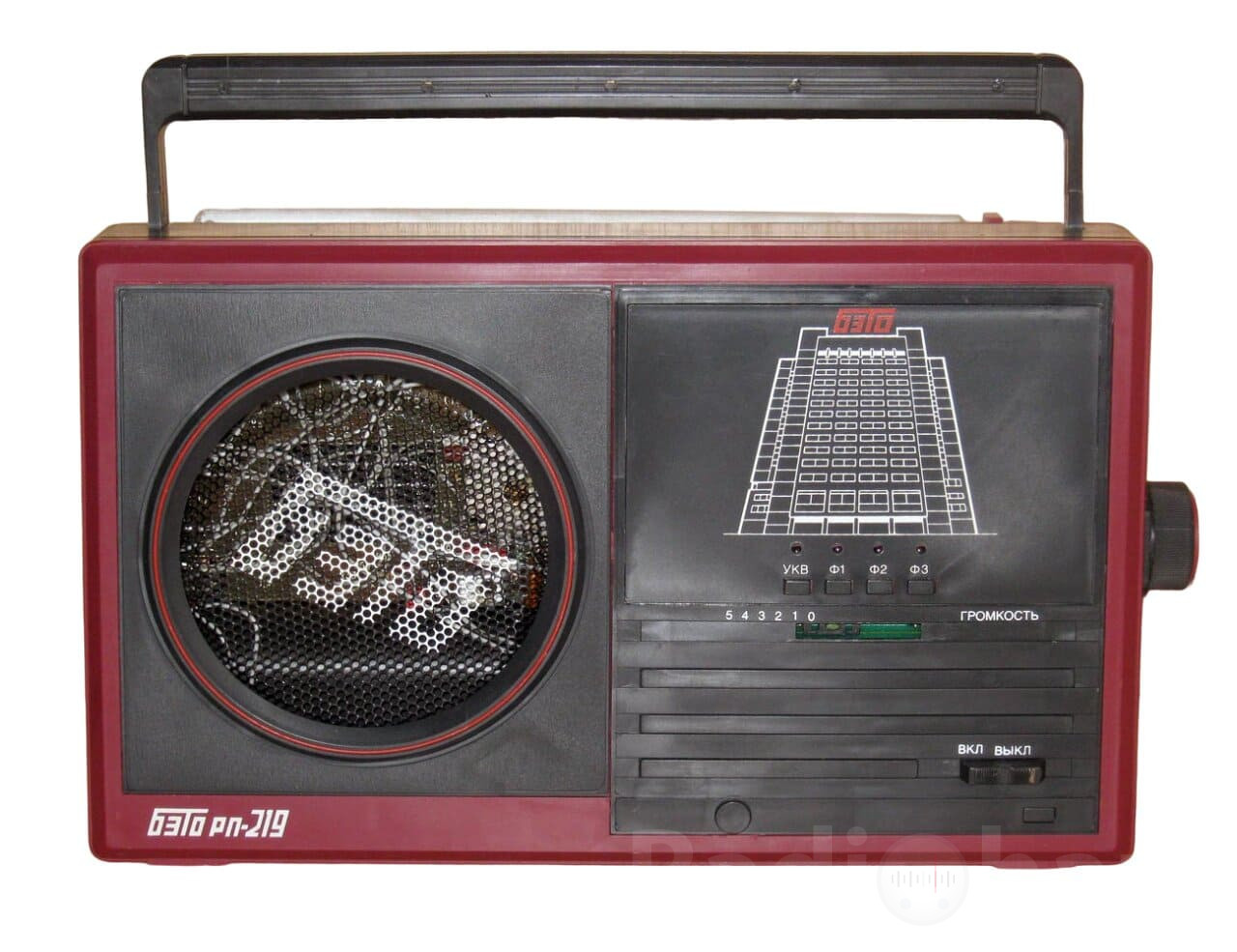

Портативный радиоприёмник Бэто РП 218 и 219

🔌Технические характеристики:

• Диапазон принимаемых частот ( волн ):

«БЭТО РП-218»:

УКВ1, МГц (м) 65,8...74,0 (4,56-4,05)
УКВ2, МГц ( м) 87,5...108,0 ( 3,43-2,78 )

«БЭТО РП-219»:

УКВ1, МГц (м) 65,8...74,0 ( 4,56-4,05 )

• Чувствительность с внутренних антенн мВ/м, не хуже, в диапазонах:

УКВ1 — 0,035

УКВ2 — 0,070

• Номинальный диапазон воспроизводимых частот по звуковому давлению: УКВ 315...6300 Гц

• Номинальная выходная мощность: 1 Вт
• Максимальная выходная мощность: 2 Вт.
• Питание осуществляется от шести элементов А 343 или 343, или от внешнего источника постоянного тока напряжением 9 В с допускаемыми отклонениями от плюс 10 до минус 30% или сети переменного тока напряжением (220 +-22) В, частотой (50 +-0,5) Гц с помощью выносного блока питания.
• Габаритные размеры приемника по корпусу, мм: (260 +-5) x (52 +-5) x (160 +-5)
• Масса приемника без упаковки и элементов питания, кг: 1,0+-0.1

📖История и описание:

Портативные УКВ-ЧМ радиоприёмники «БЭТО РП-218» и «БЭТО РП-219» второй группы сложности, с 1995 года выпускал Уфимский завод коммутационной аппаратуры соответствуют ГОСТ 5651-89 и техническим условиям 464327.009 ТУ и предназначены для приема радиовещательных станций с частотной модуляцией (ЧМ) в диапазонах ультракоротких (УКВ) волн. Приём осуществляется на выбранные ручками фиксированных настроек частоты. Переключение частот осуществляется соответствующей кнопкой переключателя, с индикацией светодиодом. Кроме фиксированных, имеется плавная настройка. Приём осуществляется на штыревую телескопическую или внешнюю антенну. Радиоприёмник выпускали в нескольких вариантах внешнего оформления и различных отличий в электрической схеме.

Приемники имеют следующие функциональные возможности и потребительские удобства:

«БЭТО РП-218»:

Устройство бесшумной настройки ( БШН ),

систему автоматической подстройки частоты ( АПЧ );

электронный переключатель диапазонов с индикацией включения диапазонов «УКВ1», «УКВ2» или фиксированных настроек «Ф1»-«Ф6»;

фиксированные настройки «Ф1»-«Ф6»;

раздельные регулировки тембра по высоким и низким звуковым частотам;

сетевой соединитель, содержащий устройство автоматического включения и выключения батарей питания;

выносной блок питания от сети переменного тока;

телескопическую антенну;

гнезда для подключения;

внешней антенны;

магнитофона на запись;

головного телефона;

внешнего источника питания 9 В (на центральный контакт разъема-минус 9 В) или штеккера выносного блока питания.

«БЭТО РП-219»:

электронный переключатель с индикацией включения кнопки «ОБЗОР» или фиксированных настроек «Ф1» — «ФЗ»;

фиксированные настройки «Ф1» — «ФЗ»,

сетевой соединитель, содержащий устройство автоматического включения и выключения батарей питания;

выносной блок питания от сети переменного тока;

телескопическую антенну;

гнезда для подключения:

внешней антенны;

внешнего источника питания 9 В (на центральный контакт разъема-минус 9 В) или штеккера выносного блока питания.

Время работы приемника от одного комплекта элементов питания при выходной мощности 0,1 Вт составляет не менее 20 часов.

Расположение и назначение элементов управления приемников, а также гнезд подключения внешней антенны, внешнего источника питания или выносного блока питания показаны на рис. 5.1, а места установки элементов питания и телескопической антенны показаны на рисунке 5.2.

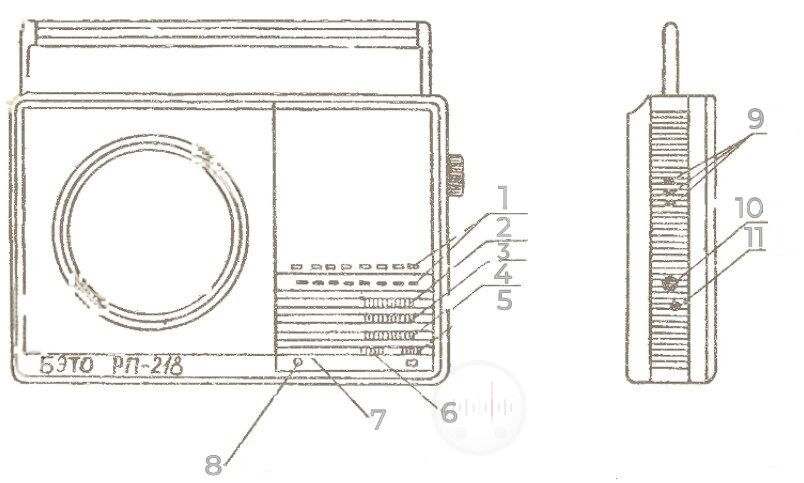

1. Индикация переключателя включения диапазонов «УКВ-1» и «УКВ-2» или фиксированных настроек «Ф-1» — «Ф-6»
2. Движок регулятора громкости.
3. Движок регулятора тембра ВЧ
4. Движок регулятора тембра НЧ
5. Движок выключателя «ВКЛ-ВЫКЛ»
6. Движок включения бесшумной настройки «БШН»
7. Движок включения автоматической подстройки частоты «АПЧ»
8. Гнездо подключения головного телефона «ТЛФ»
9. Гнезда подключения внешней антенны ЧМ тракта «УКВ-2»
10. Гнездо подключения магнитофона на запись.
11. Гнездо подключения внешнего источника питания 9 В или выносного блока питания от сети переменного тока напряжением 220В «9 В»

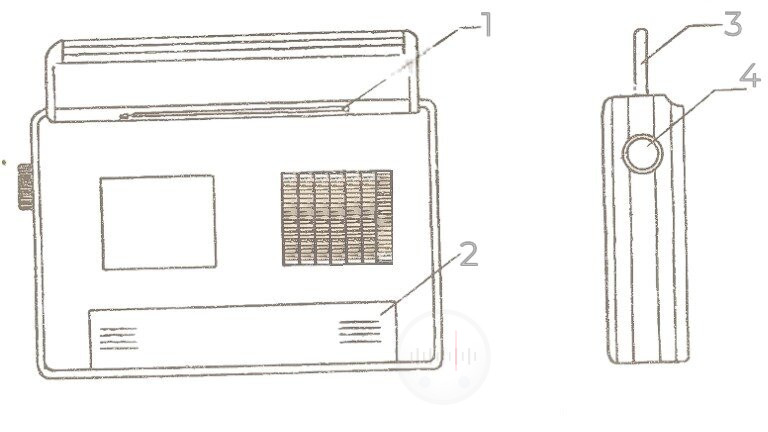

1. Телескопическая антенна.
2. Крышка батарейного отсека.
3. Ручка для переноски радиоприемника.
4. Ручка настройки диапазонов. «НАСТРОЙКА»

Порядок работы с приемником:

При неправильной установке элементов питания приемник работать не будет. Установите в направляющие пазы крышку батарейного отсека и задвиньте ее до фиксации (см. рис. 5.2). Для включения приемника в сеть вставьте штеккер выносного сетевого блока питания в гнездо приемника «9B» (при этом автоматически выключается питание приемника от элементов питания). Вставьте вилкой выносной сетевой блок питания в розетку электросети 220 В. При этом на блоке питания загорается светодиод индикации включения Включите приемник движком «ВКЛ-ВЫКЛ», передвинув его влево (см. рис. 5.1). Номинальное напряжение питания сети переменного тока частотой (50 +- 0,5) Гц 220 В +- 22 В. Для настройки приемника на станцию нажмите соответствующую кнопку УКВ1 или УКВ2 («БЭТО РП-218») и, вращая ручку настройки по диапазону «НАСТРОЙКА», установите указатель на шкале приемника на желаемую станцию. Затем поверните приемник вокруг своей оси до получения наилучшего приема при минимальных помехах. При приеме радиостанций установите желаемый диапазон, осторожно выдвиньте телескопическую антенну сначала за головку а затем каждое колено в отдельности до упора. Прием может быть осуществлен и на внешние антенны.

Примечание. Внутри железобетонных зданий желательно пользоваться внешней антенной.

Для приема радиостанций с помощью кнопки фиксированной настройки «Ф1» (или Ф2, Ф3 ) необходимо нажать выбранную кнопку «Ф1» (или Ф2, Ф3 ) и настроить звук регулятором громкости. В приемниках «БЭТО РП-218» имеется АПЧ И БШН. Для осуществления автоматической подстройки частоты (точной настройки на станцию) настройте приемник «БЭТО РП-218» на желаемую станцию и нажмите кнопку АПЧ. Бесшумная настройка приемника «БЭТО РП-218» осуществляется нажатием кнопки БШН при этом шумы в приемник значительно уменьшаются. При приеме очень слабых сигналов БШН и АПЧ отключаются. Запись на магнитофон в приемнике «БЭТО РП-218» проводится путем подключения входа магнитофона к гнезду при помощи соединителя типа ОНЦ-ВГ. Регулятор громкости приемника может находиться в произвольном положении, уровень записи регулируется в магнитофоне. В приемниках «БЭТО РП-219» гнездо магнитофона используется для технологических целей, запись на магнитофон отсутствует. К розетке головного телефона приемника «БЭТО РП-218» можно подключить головной телефон с сопротивлением 50-120 Ом. Для замены предохранителя снимите крышку батарейного отсека и выньте плавкую вставку. Для замены предохранителя в выносном сетевом блоке питания снимите крышку корпуса и выньте плавкую вставку. В случае ухудшения фиксации телескопической антенны (TA) в наклонном положении подтяните отверткой винт у ее основания.
