📖О радиоприёмнике

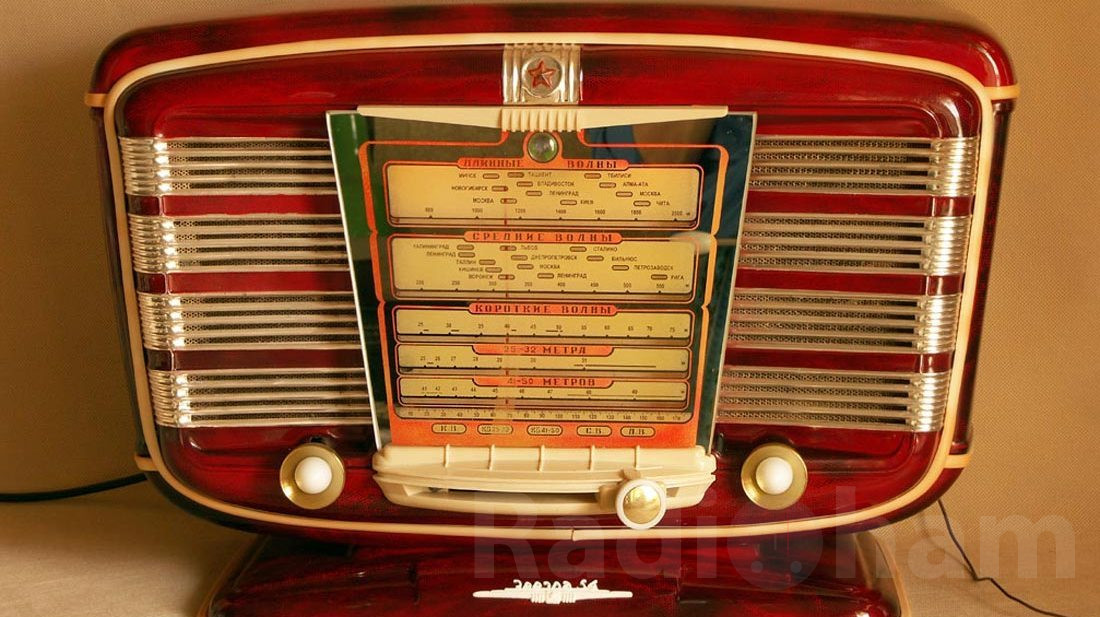

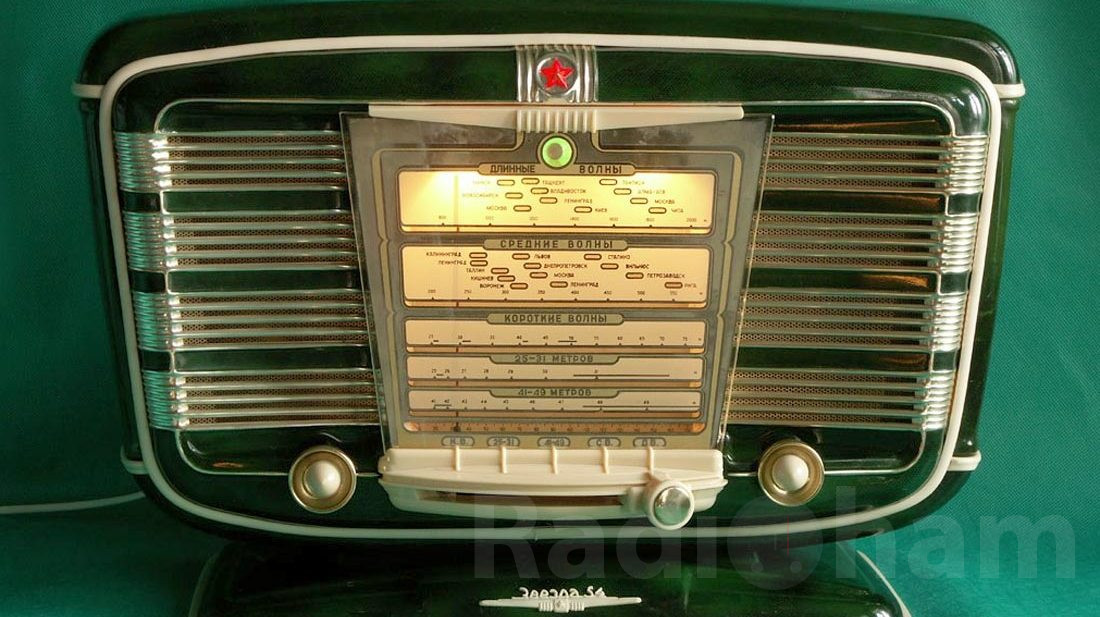

В середине 50-х годов радиоприёмник «Звезда-54» произвел настоящий фурор своими формами: на роскошной «буржуазной» панели ярко выделялась пятиконечная красная звезда. Те, кто не имел возможности приобрести это чудо техники, приходили в магазины просто, чтобы полюбоваться им. Один только его вид вдохновлял мечты о прекрасной жизни в светлом коммунистическом будущем. Мало кто осознавал, что «звездный» дизайн был вдохновлён французским радиоприёмником «Эксельсиор-52».
Цифра 54 в названии указывает на год, когда началось производство этого устройства. Приемник выпускался в период с 1954 по 1956 год на двух радиозаводах Советского Союза: в Москве на заводе “Мосприборе”, и Харькове на заводе “Коммунар”, ныне известном как ГНПП “Коммунар”,. На начальных этапах Харьковский радио-завод производил модели с латунной панелью и разнообразными дизайнерскими решениями корпуса:

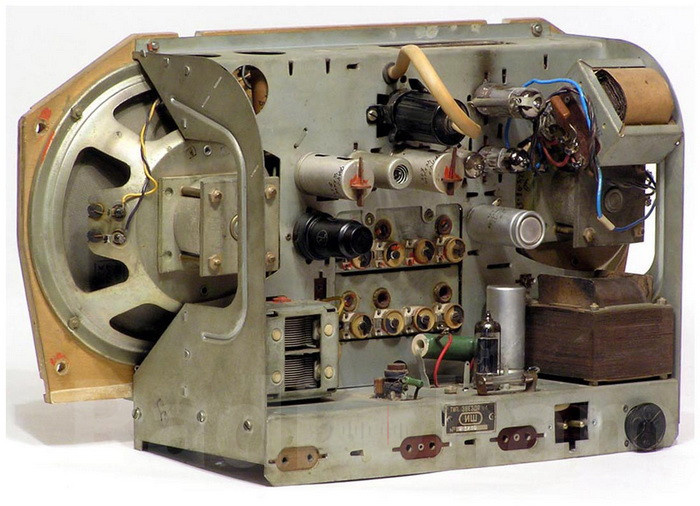

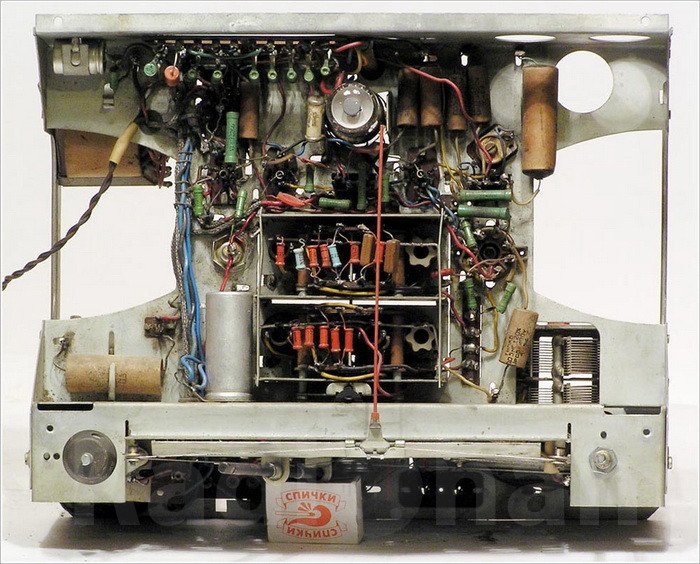

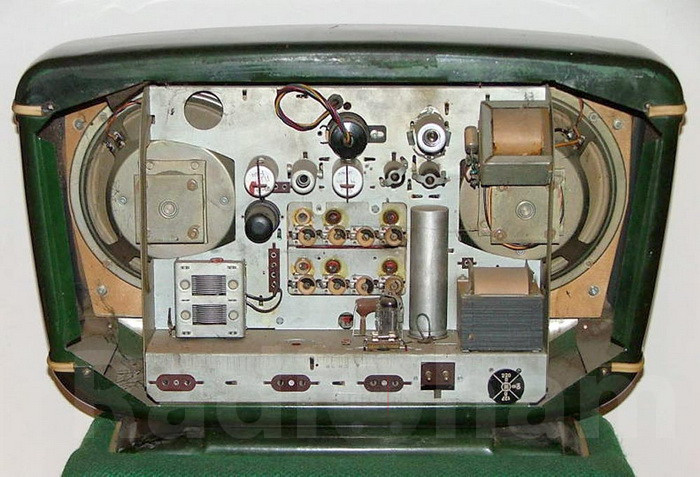

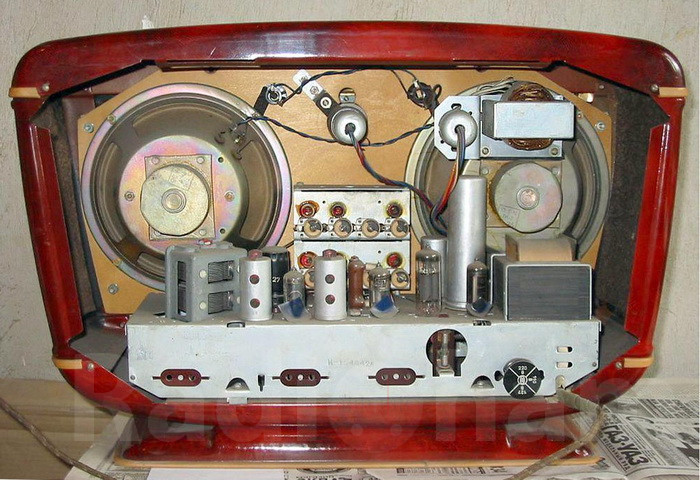

помимо красного и зеленого, выпускались коричневые варианты с «тигровым» рисунком, в отличие от Московского завода, который ограничивался только красным и зеленым. Корпус радиоприёмника штампован из металла, с применением никелирования и многослойного лакирования. Также “Звезда-54” имела два типа шасси: изначально только “вертикальное”, как у французского аналога. Внешний вид был скопирован с французского радиоприемника «Excelsior-52», выпускавшегося за 2 года до «Звезды». Существует несколько версий появления французского приемника в СССР. По одной из них, советские дипломаты получили его в подарок во время посещения Франции по вопросу независимости Австрии. По другой, аппарат специально приобрели для изготовления аналога., и “горизонтальное”, разработанное нашими радиоинженерами. ХРЗ производил только модели с вертикальным шасси.
Всего в СССР было изготовлено 674 тысячи экземпляров «Звезды». С весны 1954 года в продажу поступила модернизированная версия радиоприемника с усовершенствованным шасси и расширенной цветовой гаммой корпуса. Радиоприемник оставался «любимцем» советских граждан вплоть до прекращения его выпуска в 1959 году.
Данный приемник был разработан в институте радиовещательного приема и акустики имени Попова в Ленинграде, здание которого снесли в 2014 году, и сейчас на этом месте строится коттеджный посёлок.
📻Основные технические характеристики:
Диапазоны частот:
- ДВ — 150...410 кГц,
- СВ — 520...1600 кГц,
- КВ1 — 6,13...7,34 МГц,
- КВ2 — 9,5...12,1 МГц КВ3 — 3,95...12,1 МГц.
- и обзорном КВ3 — 3,95...12,1 МГц.
Чувствительность, избирательность, выходная мощность:
- ПЧ 465 кгц.
- Чувствительность в ДВ, СВ 200, КВ 300 мкВ.
- Избирательность по соседнему каналу 26 дБ,
- по зеркальным 36 дБ в диапазонах СВ, ДВ,
- Избирательность по зеркальному каналу:
— в диапазонах ДВ и СВ — 36 дБ,
— в поддиапазонах КВ — 12 дБ. - 12 дБ в КВ поддиапазонах.
- Номинальная выходная мощность 1,5 Вт.
- Диапазон воспроизводимых звуковых частот 150...4000 Гц
🔌Напряжение питания
Питание 127/220 вольт.
Потребляемая мощность 60 Вт.
Размеры 530х320х180 мм.
Вес 15 кг.
Приёмник супергетеродин 2-го кл., собранный на лампах 6А7, 6Ж3П (2 шт), 6Х2П, 6П1П, 6Е5С и 6Ц4П

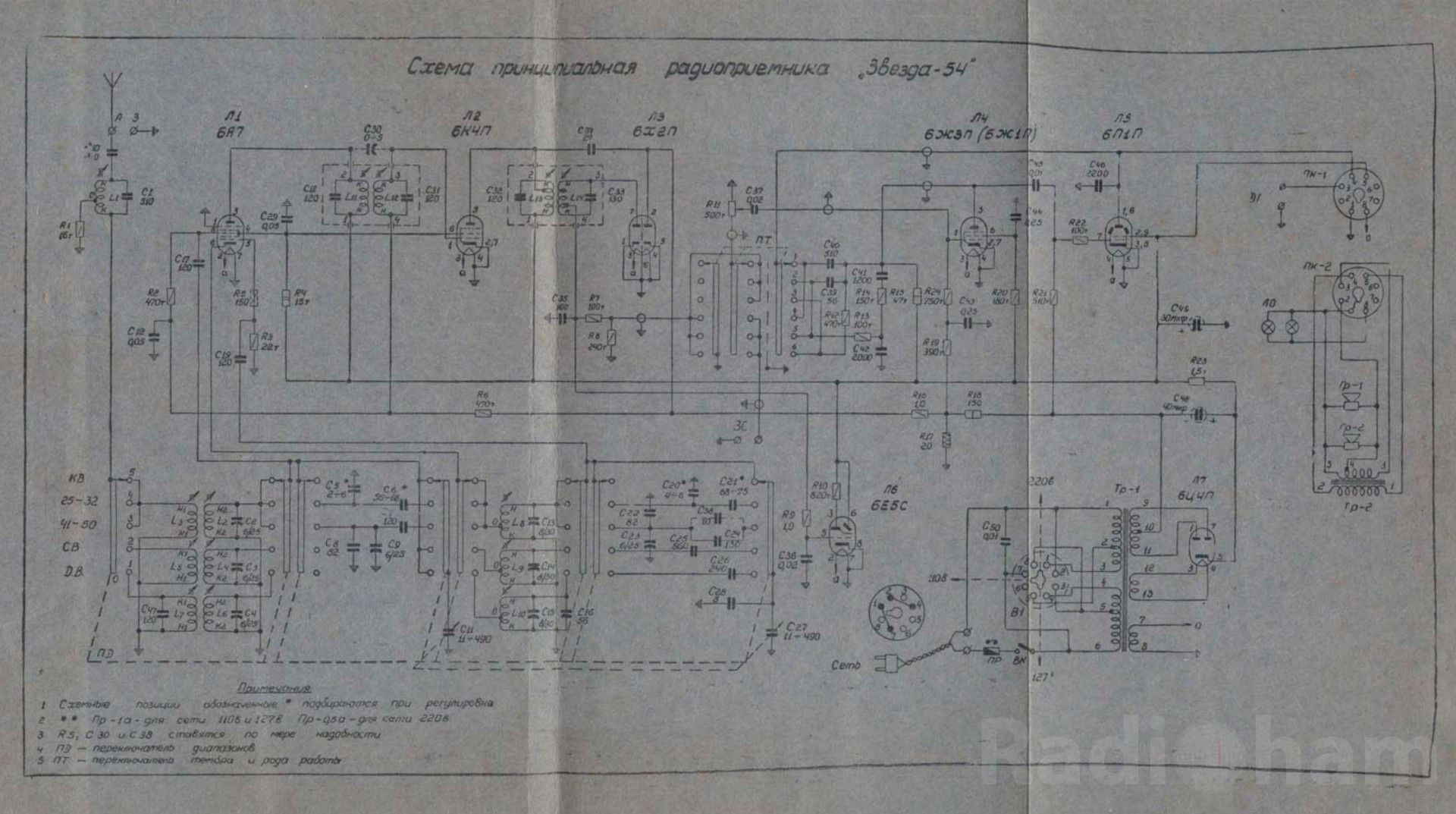

🛠Электрическая принципиальная схема

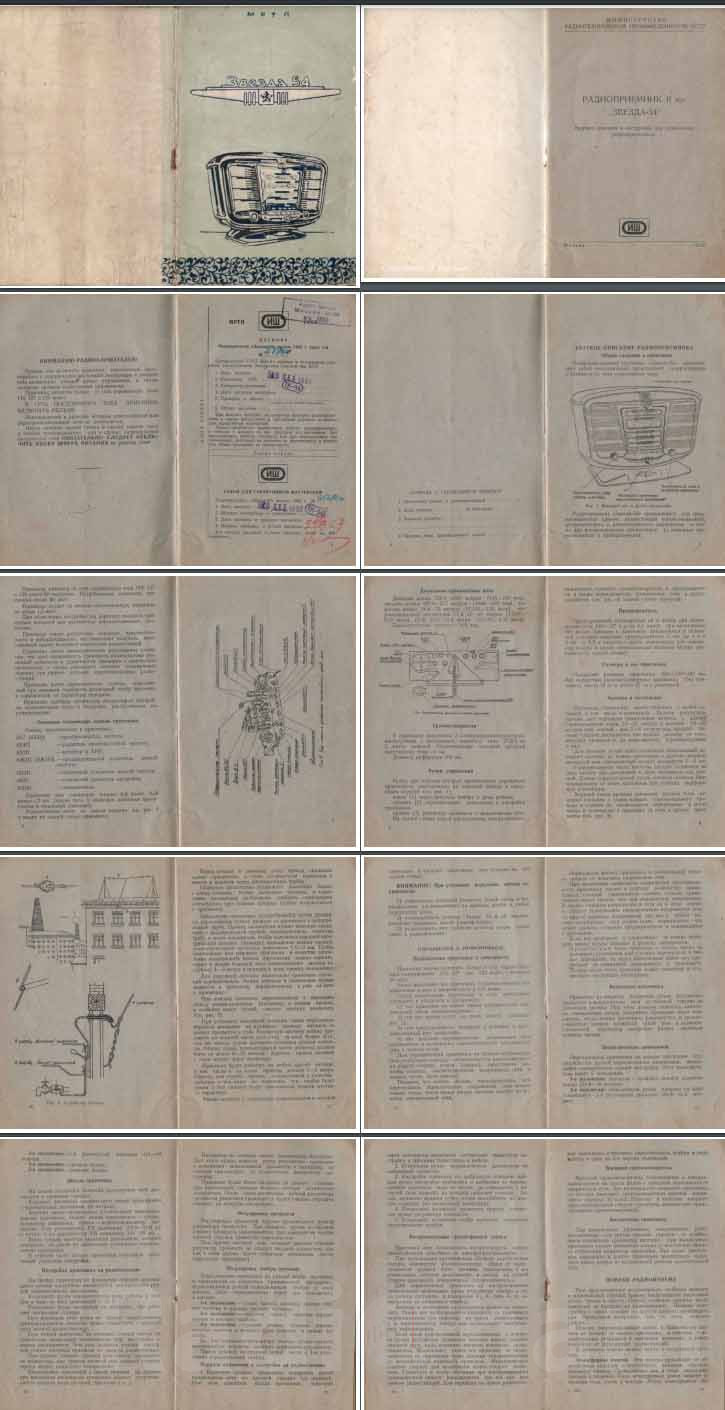

📖Инструкция
Подробная информация о радиоприёмнике «Звезда-54»
Скачать исчерпывающую и полную инструкцию в хорошем качестве в формате PDF можно по ссылке ниже:
