Радиола Урал

🔌Технические характеристики:

• Диапазон принимаемых частот:

Длинные волны: 150...408 кгц (2 000-735, 3 м)

Средние волны: 520...1 600 кгц (577-187,5 м)

Короткие волны 1: 9,35...12,1 кгц (32,0-24,7 м)

Короткие волны 2: 3,95...7,4 кгц (75,9-40,5 м)

Ультракороткие волны: 65,8...73 Мгц (4,65-4,11 м)

• Промежуточная частота:

для УКВ диапазона 8,4 Мгц

для остальных диапазонов 465 кгц

• Чувствительность:

с наружной антенной в диапазонах длинных и средних волн не хуже 150 мкв

в диапазонах коротких волн не хуже 200 мкв

в УКВ диапазоне не хуже 20 мкв

с внутренней магнитной антенной в диапазонах длинных и средних волн не хуже 3 мв/м.

• Избирательность в диапазонах длинных, средних и коротких волн не менее 46 дб.
• Частотная характеристика. Полоса пропускания всего тракта при приеме:

в диапазоне УКВ 80...12 000 гц,

в остальных диапазонах 80...4 000 гц

при воспроизведении грампластинок — 80...7 000 гц.

• Потребляемая мощность при радиоприеме 60 вт.
• Выходная мощность 2 вт.
• Выпрямитель селеновый типа АВС-80-260.
• Универсальный электропроигрыватель типа ЭП-4 имеет четыре скорости: 16, 33, 45 и 78 об/мин и полуавтоматическое устройство для включения и выключения двигателя, совмещенное с микролифтом.
• Акустическая система состоит из четырех громкоговорителей.
• Габарит радиолы: 774x326х336 мм
• Вес радиолы: 20,9 кг.

Приемник имеет следующие каскады:

1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6НЗП.
2. УПЧ для УКВ диапазона и преобразователь для других диапазонов на лампе 6И1П.
3. УПЧ для всех диапазонов на лампе 6К4П.
4. Детектор иа лампе 6Х2П.
5. Предварительный УНЧ на лампе 6Н2П.
6. Оконечный усилитель мощности на лампе 6П14П.
7. Оптический индикатор настройки на лампе 6E1П.

📖История и описание:

Радиола «Урал» с 1963 года выпускалась Сарапульским заводом имени Орджоникидзе. Радиола «Урал» представляет собой семиламповый супергетеродинный комбинированный АМ-ЧМ приемник 1-го класса, смонтированный вместе с универсальным проигрывателем граммофонных пластинок в футляре настольного типа.

Акустическая система радиолы состоит из четырех громкоговорителей, обеспечивающих воспроизведение широкой полосы звуковых частот с равномерной диаграммой направленности (так называемое объемное звучание). Радиола предназначена для приема местных и дальних радиовещательных станций с амплитудной модуляцией, работающих в диапазонах длинных, средних и коротких волн, местных станций с частотной модуляцией, работающих в диапазоне ультракоротких волн.

Радиола позволяет осуществить высококачественное воспроизведение обычных или долгоиграющих граммофонных записей.

Радиола имеет:
1) пять диапазонов волн и переключатель рода работы, сведенных в переключатель клавишного типа.
2) внутреннюю поворотную магнитную антенну и внутренний УКВ-диполь;
3) оптический индикатор настройки;
4) автоматическую регулировку усиления;
5) широкополосную акустическую систему с раздельной и плавной регулировкой тембра по низким и высоким звуковым частотам и плавную регулировку полосы пропускания по промежуточной частоте АМ-тракта. Внутренняя поворотная магнитная антенна позволяет принимать мощные радиостанции, работающие в диапазонах длинных и средних волн, без наружной антенны, а в условиях больших помех- с меньшим уровнем помех, чем при других антеннах.

Прием ультракоротковолновых радиостанций частотной модуляцией позволяет получить широкополосное звучание при сравнительно малом уровне помех.

Раздельная плавная регулировка тембра по низким и высоким звуковым частотам позволяет слушателю подобрать тембр звучания каждой передачи по своему вкусу.

Универсальный электропроигрыватель снабжен электродвигателем асинхронного типа, универсальной головкой, позволяющей проигрывать обычные долгоиграющие грамзаписи, и полуавтоматическим устройством для включения и выключения двигателя проигрывателя (автостоп),
совмещенным с микролифтом для плавного опускания звукоснимателя на пластинку.

Питание радиолы осуществляется от сети переменного тока напряжением 127 и 220 в, частотой 50 гц.

Шкала радиолы стеклянная, градуирована в метрах. На длинноволновом и средневолновом диапазонах на шкале нанесены названия некоторых городов, именно их мощные радиовещательные станции. Футляр радиолы «Урал» деревянный, облицованный строганной фанерой и полирован.

Схема радиолы Урал:

При работе от магнитной антенны входной контур соответствующего диапазона отключается и заменяется контуром, катушка индуктивности которого расположена на ферритовом стержне магнитной антенны. В анод преобразователя включен комбинированный АМ-ЧМ фильтр сосредоточенной селекции. Фильтр тракта АМ — четырехконтурный, тракта ЧМ — трехконтурный. При работе тракта АМ фильтр тракта ЧМ выключается (закорачивается его средний контур). АРУ тракта АМ выполнена по типовой схеме без задержки. Раздельные регуляторы тембра расположены в сеточной цепи второго каскада УНЧ. Трансформатор громкоговорителей низких частот включен в анодную цепь выходной лампы полностью. Трансформатор громкоговорителей высших частот включен через емкость (только как нагрузка по переменной составляющей анодного тока выходной лампы). Часть витков первичной обмотки выходного трансформатора включена в фильтр питания.

Для снижения нелинейных искажений УНЧ охвачен отрицательной обратной связью, напряжение которой снимается с отвода вторичной обмотки выходного трансформатора низких частот и через цепочку R4-13C4-7 подается в катодную цепь второго каскада УНЧ.

Для снижения «фона» переменного тока накалы ламп Л3-2 и Л4-1 питаются от отдельной обмотки трансформатора питания с подачей небольшого положительного потенциала в цепь накала. Для снижения «фона» пульсаций выпрямленного тока применен многозвенный
фильтр.

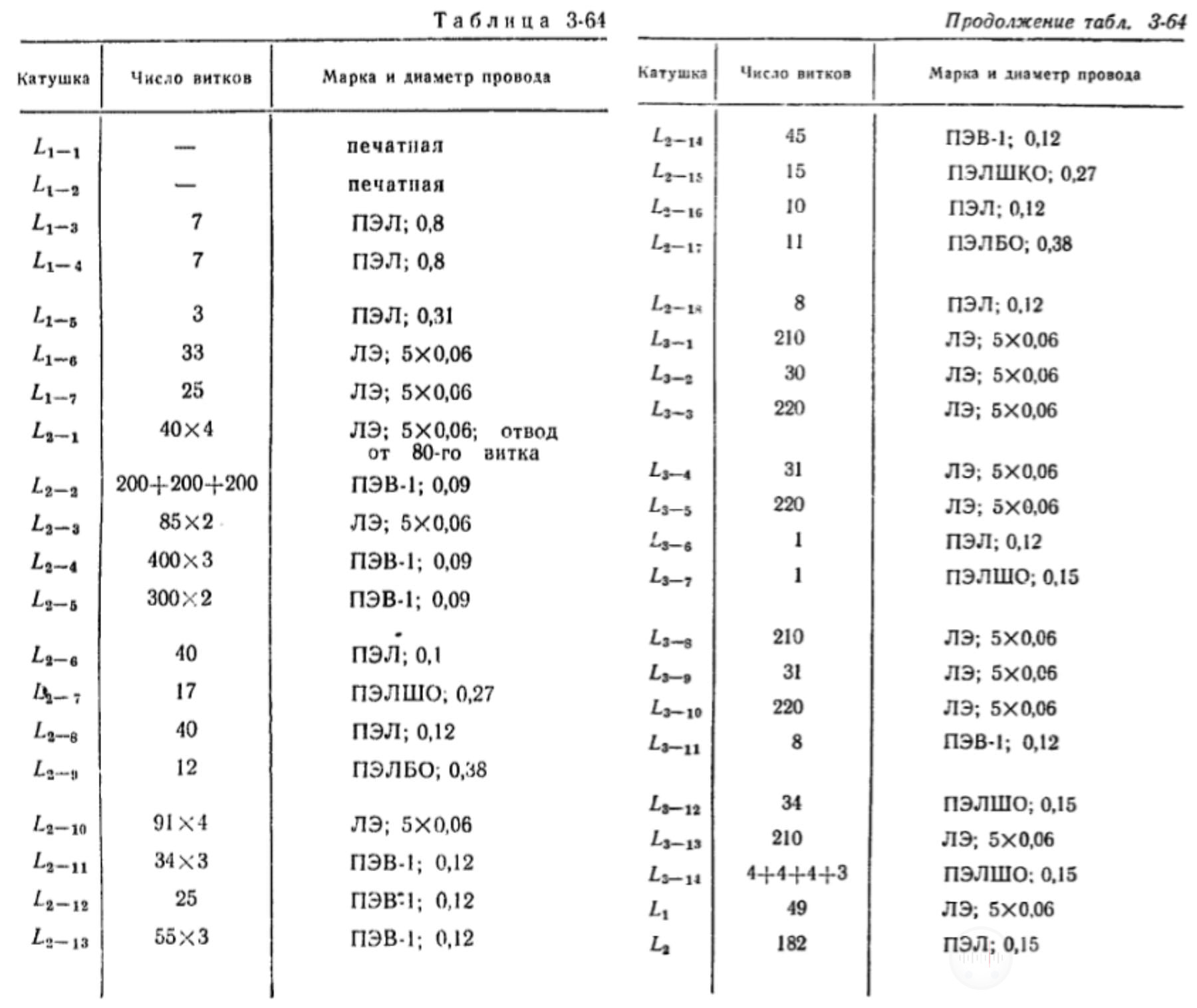

Детали радиолы Урал:

Выходные трансформаторы. Высокочастотный трансформатор Тр2 имеет первичную обмотку из 2 000 витков провода ПЭЛ 0,12 (сопротивление постоянному току 180 ом), вторичную обмотку — из 60 витков провода ПЭЛ 0,47. Tp3 имеет первичную обмотку из 95+29 000 витков провода ПЭЛ 0,12 (сопротивление постоянному току 470 Ом), вторичную обмотку — из 20+90 витков провода ПЭЛ 0,64.

Трансформатор питания. Сетевая обмотка содержит 2х(93+600) витков провода ПЭЛ 0,31, повышающая — 1 350 витков провода ПЭЛ 0,2, две накальные имеют 39 и 19+19 витков провода ПЭЛ 0,1 и ПЭЛ 0,64 соответственно.

Громкоговорители типа 1ГД-18 имеют звуковые катушки из 63 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 ом); 4ГД-7 имеют звуковые катушки по 60 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,5 ом).

📁Дополнительная информация:

Обложки руководств по эксплуатации ламповой радиолы «Урал»
