🔌Технические характеристики магнитофона Беларусь М 310С:
- Скорость магнитной ленты: 4,76 см/с
- Коэффициент детонации: +-0,35 %
- Рабочий диапазон частот на линейном выходе: 63...12500 Гц
- Относительный уровень помех в канале:
воспроизведения — 44 дБ
записи — 50 дБ
- Коэффициент гармоник в канале «Запись-воспроизведение» на линейном выходе, % 3,5
- Номинальная выходная мощность: 2 х 1,0 Вт
- Габариты магнитофона «Беларусь М-310С» 421x135x106 мм
- Масса магнитофона «Беларусь М-310С»: 2,1 кг
📖История и описание магнитофона Беларусь М 310С:
Стереофонический магнитофон «Беларусь М-310С» с 1991 года выпускал Могилёвский завод «Зенит». Магнитофон является переводом в 3-й класс сложности магнитофона «Беларусь М-410С».
Носимый стереофонический односкоростной магнитофон «Беларусь М-310С» предназначен для записи и воспроизведения музыкальных речевых программ на магнитной ленте шириной 3,81 мм в кассетах МК-60 и МК-90.
Расположение и назначение основных элементов магнитофона «Беларусь М-310С»:
- регулятор ГРОМКОСТЬ для установки уровня прослушивания фонограмм;
- регулятор БАЛАНС для установки равной громкости звучания громкоговорителей обоих стереоканалов;
- световая индикация включения питания от сети, световая индикация разряда батарей;
- клавиша остановки магнитофона и открывания кассетоприемника:
- клавиша временного останова ленты;
- клавиша для включения магнитофона в режим воспроизведение;
- клавиша для перемотки ленты вперед;
- клавиша для перемотки ленты назад;
- клавиша для включения магнитофона в режим ЗАПИСЬ;
- кнопка включения микрофона;
- световая индикация включения магнитофона в режим ЗАПИСЬ;
- регулятор тембра по нижним частотам;
- регулятор тембра по верхним частотам;
- гнездо для подключения головных телефонов;
- кнопка для включения блока питания;
- гнездо для подключения блока питания или другого внешнего источника постоянного тока;
- кнопка для отключения расширения стереобазы;
- розетка для записи от другого магнитофона, электропроигрывающего устройства, усилителя звуковой частоты, радиовещательного телевизионного приемников, радиотрансляционной линии, высокочастотного устройства;
- розетка для подключения внешнего микрофона, линейный выход;
- кассетоприемник
В магнитофоне «Беларусь М-310С» предусмотрены:
Возможность прослушивания записываемой фонограммы, неотключаемая автоматическая регулировка уровня записи (АРУЗ), подключение головных телефонов с отключением громкоговорителей, автостоп, временный останов ленты, микширование сигналов с микрофонного входа, световая индикация режима ЗАПИСЬ, световая индикация питания от сети и разряда батарей.
Магнитофон «Беларусь М-310С» имеет:
Устройство электронного расширения стереобазы, регулировку баланса между стереоканалами, регулировку тембра по нижним и верхним частотам, тонкомпенсированную регулировку уровня громкости.
Запись можно производить от: внешнего микрофона (МД282), радиоприемника, телевизора, радиотрансляционной линии, электропроигрывателя, а также другого магнитофона любого типа, имеющего линейный выход.
Питание магнитофона осуществляется от сети переменного тока 220 В, 50 Гц через внешний источник питания или от батареи 9 В (шесть элементов типа А373). Подключение блока питания, головных телефонов, а также источников звуковых программ к магнитофону показано на рис.1
Принципиальная схема магнитофона (рис.2) содержит по два одинаковых универсальных усилителя и усилителя мощности, генератор тока стирания и подмагничивания, индикатор разрядки батареи и автостоп. Расположение выводов основных элементов, используемых в схеме, представлено на рис. З Оптопара автостопа установлена на отдельной плате, которая показана на рис.4.

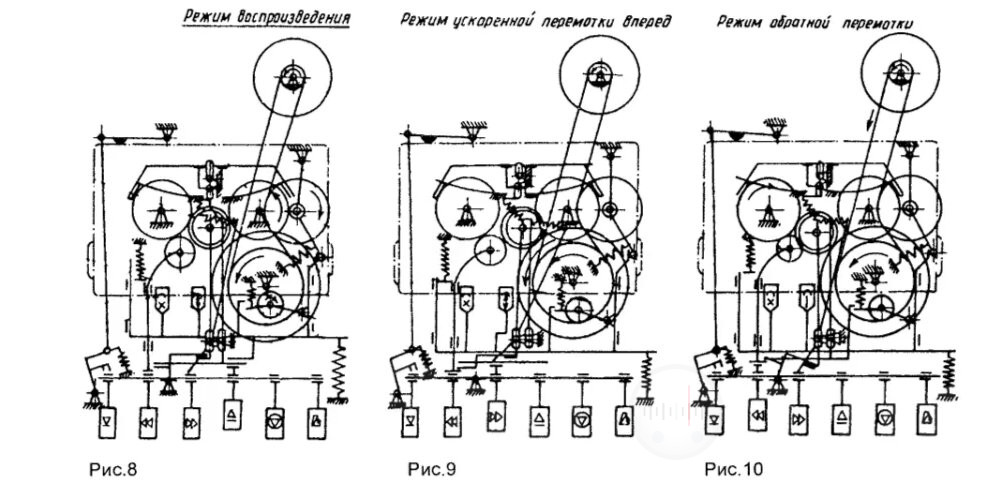

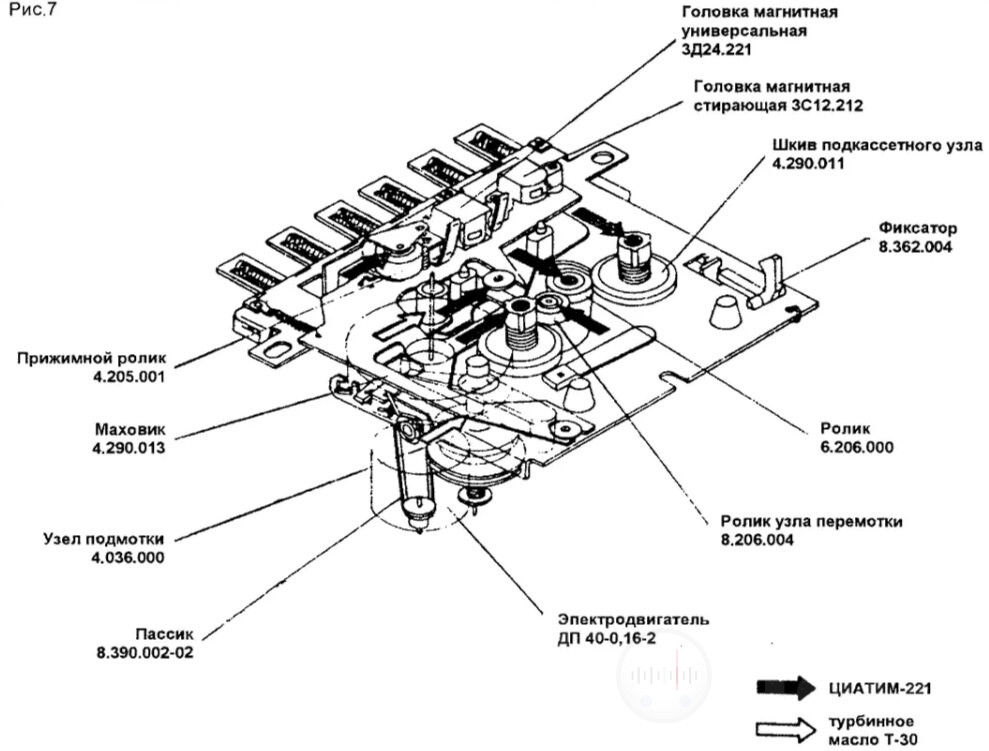

Лентопротяжный механизм выполнен по одномоторной кинематической схеме на базе магнитофона «Электроника 302-1». В качестве привода используется коллекторный электродвигатель постоянного тока ДП-40-0,15-2-9-Д20-У2.1 (в некоторых экземплярах магнитофонов могут быть установлены электродвигатели Е6-500- AB-9F или SHE9R). Частота вращения вала двигателя стабилизирована электронным регулятором РЧВ-1-02, схема которого показана на рис. 5, а расположение элементов на плате регулятора — на рис. 6 Кинематическая схема магнитофона в режиме “СТОП” представлена на рис.7. Рис. 8, 9 и 10 показывают взаимодействие основных конструктивных элементов в режимах воспроизведения и перемотки вперед и назад.
