Электрофон Волга

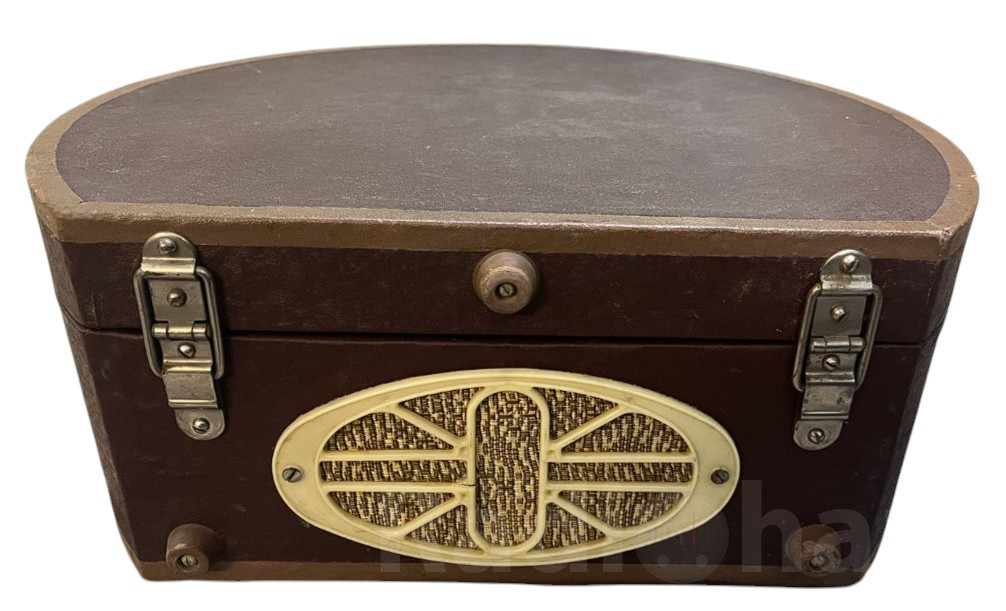

Корпус лампового электрофона «Волна»

🔌Технические характеристики электрофона Волга:

• Питание радиограммофона осуществляется от сети переменного тока 110, 127 или 220 в, 50 гц.
• В радиограммофоне применены:

1) Радиолампы:
6H8C — усилитель напряжения низкой чистоты,
6П6С — оконечный усилитель мощности,
6Ц5С — выпрямитель.

2) сигнальная лампа — 6,3 в 0,28 а.

3) предохранители на 0,25 а.

4) громкоговоритель электродинамический с диффузором эллиптической формы типа МГД-9.

• Полоса воспроизводимых частот 100...7000гц.
• Регулятор тембра обеспечивает изменение напряжения на частоте 6000 гц не менее чем на 10 дб при одновременном изменении мощности на частоте 1000 гц не более 3 дб.
• Уровень фона на выходе усилителя не более 35 дб по отношению к номинальной выходной мощности.
• Номинальная выходная мощность усилителя 1 ватт.
• Номинальные скорости вращения диска 78 и 33 об/мин.
• Допустимое отклонение скорости вращения диска от номинальной при номинальном напряжении сети не превышает +-1 об/Мин для скорости 78 об/мин и +-1/3 об/мин для скорости 33 об/мин.
• При изменении напряжения сети в пределах +5% — 15% от номинального допустимое отклонение скорости не превышает +-2 об/мин для скорости 78 об/мин и +-1 об/мин для скорости 33 об/мин.
• Вес звукоснимателя электрофона не более 12 граммов.
• Мощность, потребляемая от сети, не более 40 ватт.
• Наружные размеры электрофона: 364х315х150
• Вес электрофона не более 6 кг.

📖История и описание электрофона Волга:

Радиограммофон предназначен для воспроизведения звукозаписи с обычных и долгоиграющих пластинок диаметром до 300 мм. Кроме того, радиограммофон может быть использован как универсальный проигрыватель для прослушивания пластинок через приемник и как радиотрансляционный громкоговоритель.

В отличие от обычного граммофона, где записанный на пластинке звук воспроизводится непосредственно звукоснимателем (мембраной), в радиограммофоне воспроизведение звука осуществляется электрическим путем с помощью пьезоэлектрического звукоснимателя типа ЗПК, лампового усилителя и динамика типа 1ГД-9.

Радиограммофон смонтирован в картонном ящике овальной формы, оклеенном павинолом или дерматином.

Описание устройства лампового электрофона Волга:

Радиограммофон состоит из следующих основных частей:

1. привода;
2. автостопа;
3. звукоснимателя;
4. усилителя;
5. динамика.

Привод предназначен для вращения пластинки с определенной скоростью и состоит из конденсаторного асинхронного двигателя типа ЭДГ-2,
промежуточного ролика, диска и механизма переключения скоростей.

Изменение скорости вращения диска осуществляется переключением рычажного механизма.

В положении «78» вращение диску передается от вала двигателя через промежуточный ролик, а в положении «33» вращение от вала передается дополнительному ролику, а затем через промежуточный ролик-диску.

В положении «О» промежуточный ролик выходит из сцепления.

Автостоп предназначен для пуска останов. электродвигателя после проигрывания пластинки. При положении звукоснимателя на стойке диск
не вращается, электродвигатель отключен. Включение осуществляется перемещением звукоснимателя вправо до щелчка, после чего начинает вращаться диск. На беговой дорожке пластинки от резкого изменения шага канавки срабатывает автостоп и электродвигатель останавливается. Для ручной остановки мотора звукосниматель следует отвести к центру диска до щелчка.

3вукосниматель превращает механические колебания иглы в электрические.

В радиограммофоне применен пьезоэлектрический звукосниматель, имеющий один керамический элемент с вкладной головкой.

Головка имеет две иглы — для проигрывания обычных пластинок и долгоиграющих.

Иглы устанавливаются в рабочее положение поворотом иглодержателя на угол примерно 30°.

Усилитель предназначен для усиления электрических колебаний, а также для регулирования громкости и тембра звука

Усилитель состоит из двухкаскадного предварительного усилителя на лампе 6Н8С, усилителя мощности на лампе 6П6С и выпрямителя на лампе
6Ц5С.

Вход усилителя выведен на панель двумя гнездами («3С»), к этим же гнездам подключен звукосниматель.

При использовании радиограммофона в качестве обычного проигрывателя вилкой шнура, соединяющего радиограммофон с радиоприемником, можно отключить усилитель.  Для этого вилку необходимо вставить до конца гнезда «3С».

Выходной трансформатор усилителя имеет дополнительную обмотку для подключения дополнительного динамика или для включения динамика
радиограммофона в трансляционную сеть.

Эта обмотка выведена на панель двумя гнездами («ДГ»). При глубокой посадке вилки от дополнительного динамика динамик радиограммофона
отключается и к усилителю подключается только внешний громкоговоритель.

Динамик превращает электрические колебания в звуковые. Крепится динамик к задней стенке ящика радиограммофона.

Питание электродвигателя и усилителя производится от трансформатора, сетевая обмотка которого может включаться на 220, 127 и 110 вольт.

Принципиальная схема лампового электрофона Волга:

Основные узлы радиограммофона «Волга» те же, что и в радиограммофоне «Юбилейный», причем в нем установлен более совершенный электродвигатель типа ЭДГ-2. Громкоговоритель 1-ГД-9 укреплен на задней стенке ящика.

В трехкаскадном усилителе радиограммофона (принципиальная схема показана на рис. 2) применены лампы 6H8C и 6П6С. Для уменьшения нелинейных искажений второй и третий каскады усилителя охвачены отрицательной обратной связью, которая подается со вторичной обмотки выходного трансформатора (Тр1) на катод правого по схеме триода Л₁ — 6H8C. Регулировка тембра на высших звуковых частотах производится переменным сопротивлением R₇ — 500 ком, включенным в цепь управляющей сетки выходной лампы Л₂ — 6П6С. На ползунок этого сопротивления с анода выходной лампы Л₂ через конденсатор С₃ — 240 пф подается напряжение отрицательной обратной связи. Когда ползунок находится у верхнего конца R₇ (по схеме), выходное напряжение усилителя на частоте 6000 гц уменьшается не менее чем на 10 дб. При этом напряжение на частоте 1000 гц уменьшается не более чем на 3 дб.

Номинальная выходная мощность усилителя — 1 вт (уровень фона - 35дб). Полоса пропускаемых частот 100...7000 гц. Для питания усилителя использован двухполупериодный выпрямитель на кенотроне Л₃ 6Ц5С, собранный по обычной схеме. Держатели предохранителей Пр₁ и Пр₂ смонтированы в колодке переключателя напряжений, которая расположена под диском.

Мощность, потребляемая радиограммофоном от сети, составляет не более 40 вт.

В радиограммофоне «Волга» предусмотрена возможность подключения дополнительного громкоговорителя, проигрывания пластинок через усилитель низкой частоты приемника и включения громкоговорителя радиограммофона в трансляционную сеть.

Силовой трансформатор радиограммофона (Тр2) имеет сердечник Ш-16, толщина набора 36 мм. Сетевая обмотка трансформатора содержит (660+100)х2 витков провода ПЭЛ 0,25, повышающая — 2x1560 витков ПЭЛ 0,15, обмотка накала кенотрона — 39 витков ПЭЛ 0,8, накала ламп — 41 виток ПЭЛ 0,8.

Выходной трансформатор (Tp1) намотан на сердечнике Ш-16, толщина набора 16 мм. Первичная обмотка содержит 3500 витков ПЭЛ 0,15, вторичная - 110 витков ПЭЛ 0,8, обмотка дополнительного громкоговорителя - 990 витков ПЭЛ 0,25. Вес радиограммофона — около 6 кг.
