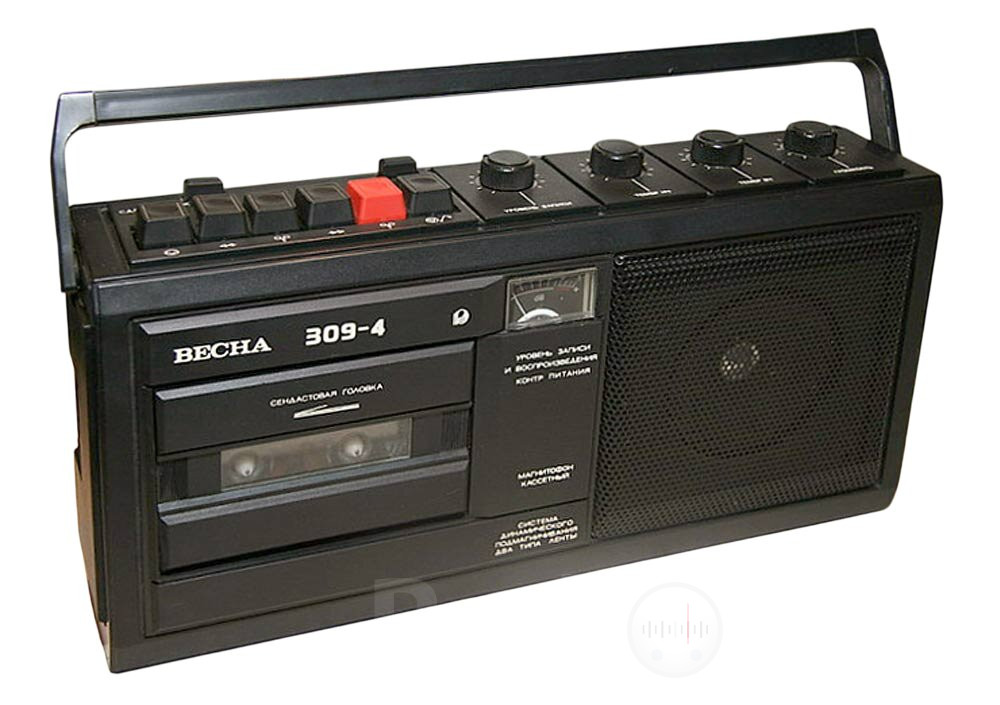

Кассетный магнитофон Весна 309 пост ZaharK

🔌Технические характеристики магнитофона Весна 309:

Напряжение питания, В: от сети переменного тока частотой 50 Гц =220 B±10%
Длительность записи или воспроизведения обеих дорожек при использование ленты толщиной 18 мкм, 60 мин
Скорость движения ленты, см/с 4,76+2%
Взвешенное значение детонации, не более ±0,3
Полный эффективный частотный диапазон:

при использовании ленты типа МЭК 1, не менее 40...10000 Гц

при использовании ленты типа МЭК 2, не менее 40...12500 Гц

Полное взвешенное отношение сигнал/шум, дБ, не менее: при использовании ленты типа МЭК 48
Взвешенное отношение сигнал/шум, при использования ленты типа МЭК 2, дБ, не менее 52
Эффективность Системы динамического подмагничивания, дБ, не менее 2
Коэффициент третьей гармоники, не более: при использовании ленты типа МЭК 1 3%
Выходная мощность, ограниченная искажениями, не менее 1,5Вт
Номинальное напряжение на линейном выходе, 500±100мВ
Время перемотки кассеты типа МК-60, не более 2 мин.
Номинальное напряжение на входах магнитофона:

«Микрофон, радиоприемник» 0,2 мВ

«Магнитофон, электропроигрыватель» 500 мВ

«Радиотрансляционная линия» 10—30 В

Мощность, потребляемая от сети переменного тока, не более 10 В
Габаритные размеры без упаковки магнитофона: 365x183x85 мм
Масса магнитофона без автономных источников постоянного тока и кассеты 3 кг

📖История и описание магнитофона Весна 309:

Кассетный магнитофон «Весна-309» с 1987 года выпускал Запорожский завод магнитофонов. «Весна-309-3», «Весна-309-4» — бытовые кассетные носимые монофонические двухдорожечные магнитофоны с универсальным питанием, соответствуют требованиям ГОСТ 24863-87 для магнитофонов 3 группы сложности и требованиям технических условий 2.940.018 ТУ.

Магнитофоны предназначены для записи на магнитную ленту типа МЭК 1 на основе окиси железа (тип А4207-ЗБ), размещаемую в кассетах МК-60 или МК-90 монофонических музыкальных и речевых программ, и их воспроизведения через громкоговоритель или линейный выход.

В магнитофоне «Весна-309-3» предусмотрен также счетчик расхода ленты. Магнитофоны «Весна-309-3», «Весна-309-4» имеют раздельную
регулировку тембра по высшим и низшим частотам рабочего диапазона, регулятор громкости, отключаемую систему динамического подмагничивания. позволяющую улучшить качество записи фонограммы, световую индикацию включения в сеть, возможность работы с магнитными лентами на основе двуокиси хрома (тип МЭК П). Параметры записи на ленте МЭК II не нормируются.

Магнитофоны обеспечивают запись монофонических программ от внешнего микрофона, электропроигрывателя, другого магнитофона, усилителя звуковой частоты. радиовещательного и телевизионного приемника, радиотрансляционной линии, высокочастотного устройства (тюнера) и воспроизведение их через встроенный громкоговоритель или внешнюю акустическую систему в комплексе с усилителем звуковой частоты.
Продолжительность работы от одного комплекта автономных источников питания (семи элементов типа А343 Прима) при работе на встроенный громкоговоритель при выходной мощности не более 0,25 Вт, не менее 10 часов.

Рис.1 Вид магнитофона сверху, спереди, сзади и сбоку:

СЕТЬ — световой индикатор включения в сеть
индикатор уровня записи
кнопка сброса показаний счетчика на нуль;
счетчик;
кассетоприемник;
кнопка временной остановки ленты;
кнопка перемотки ленты вперед;
СШП — кнопка включения динамической системы шумопонижения;
кнопка воспроизведения;
кнопка перемотки ленты назад;
кнопка включения записи;
СгО2—Fe2O3 — кнопка переключения типа ленты;
кнопка выключения магнитофона и подъема кассетоприемника;
УРОВЕНЬ ЗАПИСИ — регулятор уровня записи;
ТЕМБР НЧ — регулятор тембра низших частот;
ТЕМБР ВЧ — регулятор тембра высших частот;
ГРОМКОСТЬ — регулятор громкости;
ручка переноски;
заводские пломбы магнитофона;
крышка отсека элементов;
гнездо подключения сетевого шнура;
зубчатое колесо держателя предохранителя;
заводские пломбы магнитофона
гнездо линейного выхода и подключения радиовещательного и телевизионного приемника, усилителя звуковой частоты, электрофона и микрофона;
гнездо подключения высокочастотного устройства (тюнера), электропроигрывателя, другого магнитофона и радиотрансляционной линии.

Рис.2 Схема внешних соединений магнитофона

Рис.3 Схема распайки соединительного кабеля

Уход за магнитофоном Весна 309:

В лентопротяжном механизме магнитофона применены подшипники скольжения с вакуумной пропиткой маслом ВНИИ НП-6 или ВНИИ НП-50-1-4Ф, обеспечивающие нормальную работу магнитофона в течение 4—5 лет при соблюдении условий эксплуатации, оговоренных в настоящей инструкции.

По истечении данного срока, а в случае длительной эксплуатации аппарата в экстремальных условиях (повышенная температура, запыленность и т. п.) после окончания гарантийного срока, рекомендуется не реже одного раза в год производить чистку аппарата и смазку подшипников вышеуказанными маслами в ремонтных мастерских. Места смазки, ее тип и маркировка указаны на кинематической схеме. Применение других масел не рекомендуется.

Для сохранения внешнего вида и высоких параметров оберегайте магнитофон от ударов, сырости и прямого попадания солнечных лучей.

Находясь в помещении, включайте магнитофон в сеть переменного тока с целью экономии энергии комплекта элементов питания.

Кассеты с магнитной лентой следует хранить в сухом прохладном месте и вдали от металлических предметов, способных размагнитить ленту.

При неоднократном переключении режимов работы магнитофона возможно образование ступеней ленты внутри кассеты. Для обеспечения нормальной работы кассеты необходимо произвести полную перемотку ленты в любом направлении.

Принципиальная электрическая схема магнитофона «Весна-309».

Схема электрическая принципиальная усилителя универсального магнитофона «Весна-309»

Схема электрическая принципиальная лентопротяжного механизма магнитофона «Весна-309»

Схема электрическая принципиальная устройства регулирующего магнитофона «Весна-309»

Схема электрическая принципиальная усилителя мощности магнитофона «Весна-309»

Схема электрическая принципиальная двигателя БДС-0.14М магнитофона «Весна-309»

Над полкой линии-выноски показаны значения напряжения в режиме воспроизведения, под полкой линии-выноски — в режиме записи.
Замеры напряжения проводились при выходной мощности 1 Вт при положении регулятора уровня записи, обеспечивающем рабочий уровень, регуляторы тембра — в положении максимально поднятых частот.
Напряжения постоянного тока измерены относительно общего провода универсальным вольтметром типа В7-22А. Напряжения переменного тока измерены электронным милливольтметром типа B3-38A.
Измеренные значения не должны отличаться от приведенных более, чем на ±15%.
Типы применяемых элементов: Переключатели ПКн-61: S1...S3 усилителя универсального; резисторы СПЗ-4ам (RI), C1-4 (R2) общей схемы электрической принципиальной магнитофона.

Резисторы СПЗ-38б: R13, R34, R39, R41, R69; R74, R75 усилителя универсального; СПЗ-4бм: R2, R6, R10 устройства регулирующего; МЛТ: R5, R6 усилителя мощности.

Остальные резисторы С1-4-0,125

Конденсаторы К50-6-1: С5 усилителя универсального;

КД-1: С7, С37, С44, С45 усилителя универсального;

К31-11: С31 усилителя универсального;

К22-5: С25, С29, С32, С34, С40 усилителя универсального;

С7 усилителя мощности;

К73-9: С2. СЗ, С5, С6, С7 устройства регулирующего;

С1, СЗ, С10, СП, С24, С27, С28, СЗО, C41, С42, С46 усилителя универсального;

СЗ, С1, С5 усилителя мощности.

Остальные конденсаторы К50-35 Переключатель S1 усилителя универсального показан в положении «Fе2О3»;

переключатель S2 — в положении «Воспроизведение»;

переключатель S3 — в положении «Откл.»;

переключатель SA3 — в положении «Пауза».

Функциональное назначение регулировочных элементов магнитофона «Весна-309»

Резисторы СПЗ-386 усилителя универсального;

R13 — коррекция ВЧ-канала воспроизведения;

R34 — регулирование тока записи;

R39 — регулирование уровня воспроизведения.

Индуктивности усилителя универсального:

L1 — регулирование частоты коррекции;

L2 — регулирование частоты фильтра-пробки.

R41 — регулирование подмагничивания режима Fe2O3;

R74 — регулирование стрелочного индикатора в режиме «Запись»;

R75 — в режиме «Воспроизведение»;

R69 — регулирование подмагничивания режима CrO2.

На общей схеме электрической магнитофона обозначения узлов соответствуют:

А1 — усилитель универсальный;

А2 — механизм лентопротяжный;

АЗ — устройство регулирующее;

А1 — усилитель мощности.

Контрольные точки платы A1: КТ1… КТ15.

Головка динамическая громкоговорителя ЗГДШ-4 (ВА), индикатор тлеющего разряда сигнальный ИН-35 (HL), индикатор (Р), трансформатор (Т), прибор выпрямительный КЦ402Д (VД), вставка плавкая ВПБ6-1 (FU1), ВП2Б-1В 1,0 A (FU2) общей схемы электрической магнитофона.
