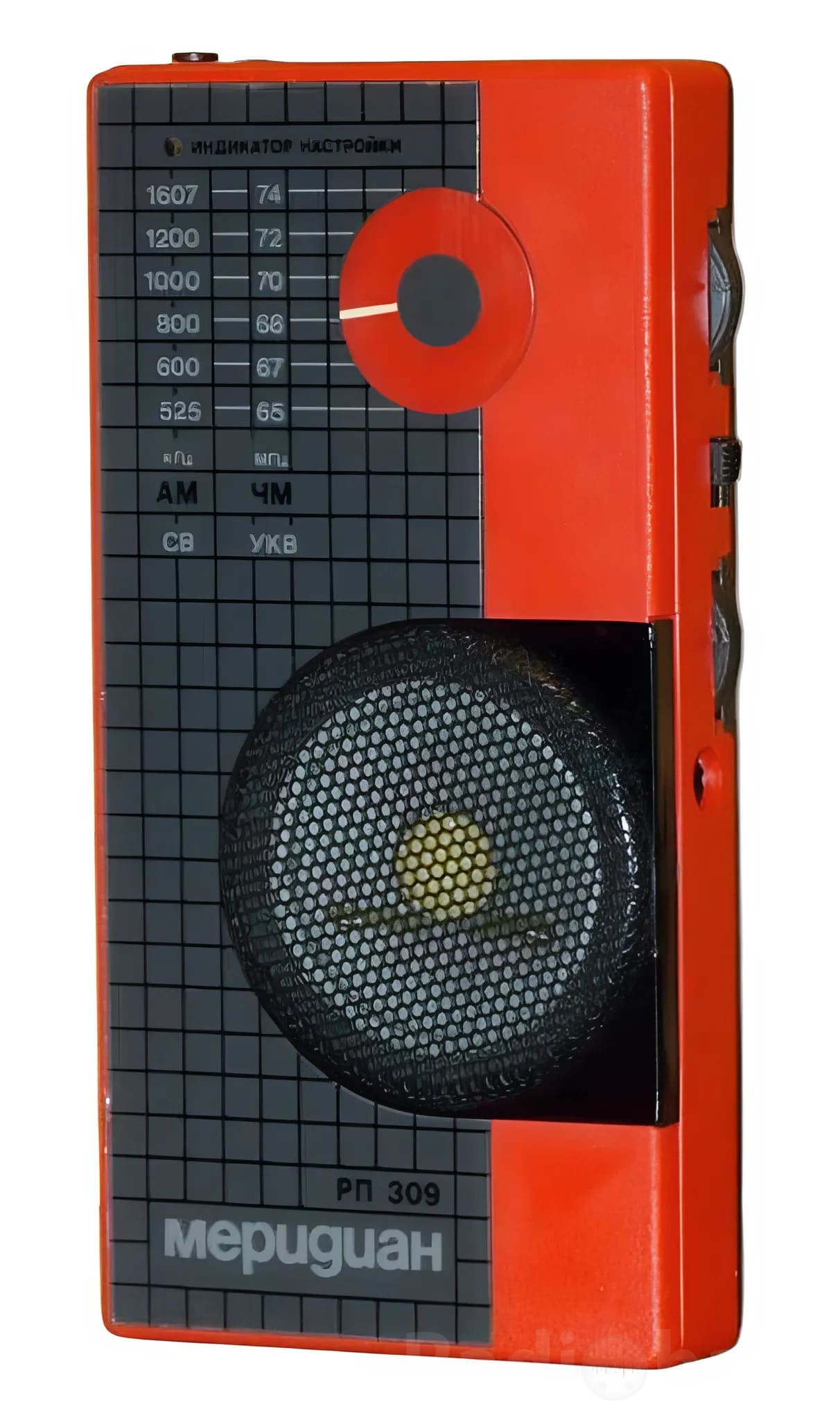

Радиоприёмник Меридиан РП 309

🔌Технические характеристики радиоприёмника Меридиан РП 309:

• Диапазоны принимаемых частот (волн), не уже:

СВ,  526,5...1606,5 кГц (569,8-186,7)

УКВ 65,8...74,0 МГц (4,56-4,05 м)

• Чувствительность, ограниченная шумами, при отношении сигнал/шум не менее 20 дБ в диапазоне СВ и не менее 26 дБ в диапазоне УКВ, не хуже, мВ/м, в диапазонах:

CB — 1,5

УКВ — 0,2

• Односигнальная избирательность по соседнему каналу при расстройке на +-9 кГц, дБ, не менее 30

• Односигнальная избирательность по зеркальному каналу приема, на частоте 1000 кГц, дБ, не менее 26
• Действие автоматической регулировки усиления в диапазоне СВ, дБ:

изменение сигнала на входе 30

изменение сигнала на выходе, не более 6

• Диапазон воспроизводимых частот всего тракта по звуковому давлению при неравномерности 18 дБ, Гц, не уже 450-3150.

• Коэффициент гармоник по электрическому напряжению, при номинальной выходной мощности 60 мВт на частоте модуляции 1000 Гц, % не более, в диапазонах:

CB — 6,0

УКВ — 5,0

• Максимальная выходная мощность, мВт, не менее 100.
• Продолжительность работы приемника от одного комплекта батареи (при средней громкости) 40 ч.
• Питание приемника осуществляется от трех элементов типа 316А общим напряжением 4,5 В.
• Габаритные размеры радиоприемника без упаковки: 77х27х151 мм
• Масса радиоприёмника без упаковки и элементов питания, кг, не более 0,24.


📖История и описание радиоприёмника Меридиан РП 309:

Приемник «Меридиан РП-309» соответствует требованиям ГОСТ 5651-89 и технических условий 2.021.034 ТУ и предназначен для приема программ радиовещательных станций с амплитудной модуляцией (АМ) в диапазоне средних волн (СВ) и частотной модуляцией (ЧМ)
диапазоне ультракоротких волн (УКВ). Радиовещательный портативный радиоприёмник «Меридиан РП-309» с 1992 года выпускал Киевский завод «Радиоприбор», ПО имени Королёва.

С 1990 года на заводе планировали наладить производство радиоприёмника «Меридиан РП-409», который уже успели анонсировать. Однако для повышения интереса со стороны покупателей класс сложности устройства был изменён: вместо 4-го класса его повысили до 3-го. В результате модель вышла на рынок под названием «Меридиан РП-309».

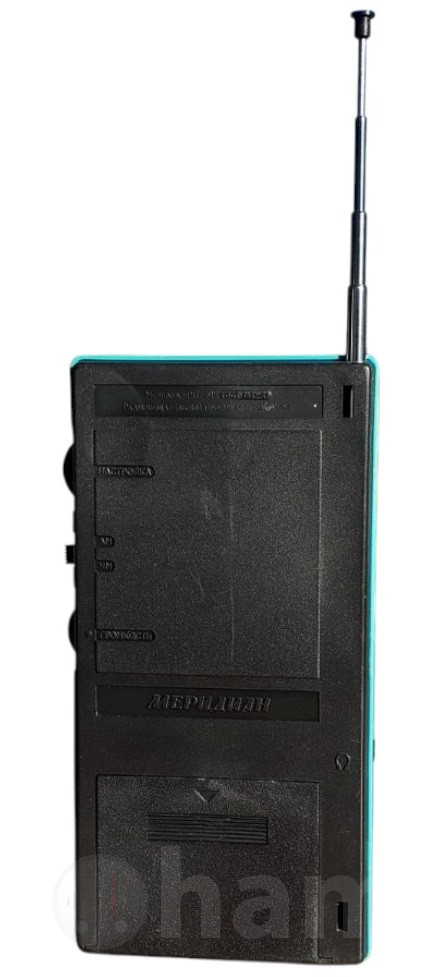

Прием программ радиовещательных станций в диапазоне СВ осуществляется на внутреннюю ферритовую антенну, а в диапазоне УКВ — на выдвижную телескопическую антенну.

При приеме программ радиовещательных станций в диапазоне УКВ устройство бесшумной настройки обеспечивает отсутствие шумов в промежутках между станциями, а устройство автоматической подстройки частоты — стабильность настройки.

В диапазоне СВ стабильность приема обеспечивается устройством АРУ — автоматической регулировки усиления.

В приемнике предусмотрен светодиодный индикатор, по интенсивности свечения которого контролируется точность подстройки на станцию.

При разряде батареи питания до напряжения менее 3,2 В индикатор не светится.

В приемнике имеются: регулятор громкости, совмещенный с выключателем питания; переключатель диапазонов; ручка настройки на станцию; розетка для подключения головного телефона.

В приемнике использован громкоговоритель с номинальным электрическим сопротивлением 8 Ом, максимальной мощностью 0,25 Вт.

Расположение органов управления подключения приемника показано на рис. 1.
