🔌Технические характеристики радиоприёмника Рига 104:
- Прием радиостанций в диапазонах:
ДВ и СВ осуществляется на внутреннюю магнитную антенну (МА)
KB и УКВ — на поворотную штыревую телескопическую антенну общей длиной 120 см
- Максимальная чувствительность при выходной мощности 50 мВт составляет:
на ДВ: 200 мкВ/м
на СВ: 100 мкВ/м
на KB: 30 мкВ/м
на УКВ: 5 мкВ
- Селективность по соседнему каналу на ДВ и СВ — не менее 46 дБ.
- Селективность по зеркальному каналу:
на ДВ: 60 дБ
на СВ: 46 дБ
на KB: 20 дБ
на УКВ: 30 дБ
- Полоса воспроизводимых звуковых частот в диапазонах ДВ, СВ и KB — 100...4000, в режиме Местный прием— 100...6300, в диапазоне УКВ — 100...12000 Гц.
- Чувствительность усилителя НЧ со входа звукоснимателя: 0,25 В.
- Номинальная выходная мощность при питании от батарей — 0,8 Вт, от сети — 3,0 Вт.
- Питание радиоприемника «Рига-104» осуществляется от шести последовательно включенных элементов типа 373 (Марс или Сатурн) общим напряжением 9В или от сети переменного тока напряжением 127 и 220 В с частотой 50 Гц.
- В процессе эксплуатации радиоприемника от сети происходит регенерация (зарядка) элементов внутренней батареи.
- Габариты радиоприемника «Рига-104»: 390х290х135 мм
- Масса радиоприёмника не более 6,3 кг
📖История и описание радиоприёмника Рига 104:

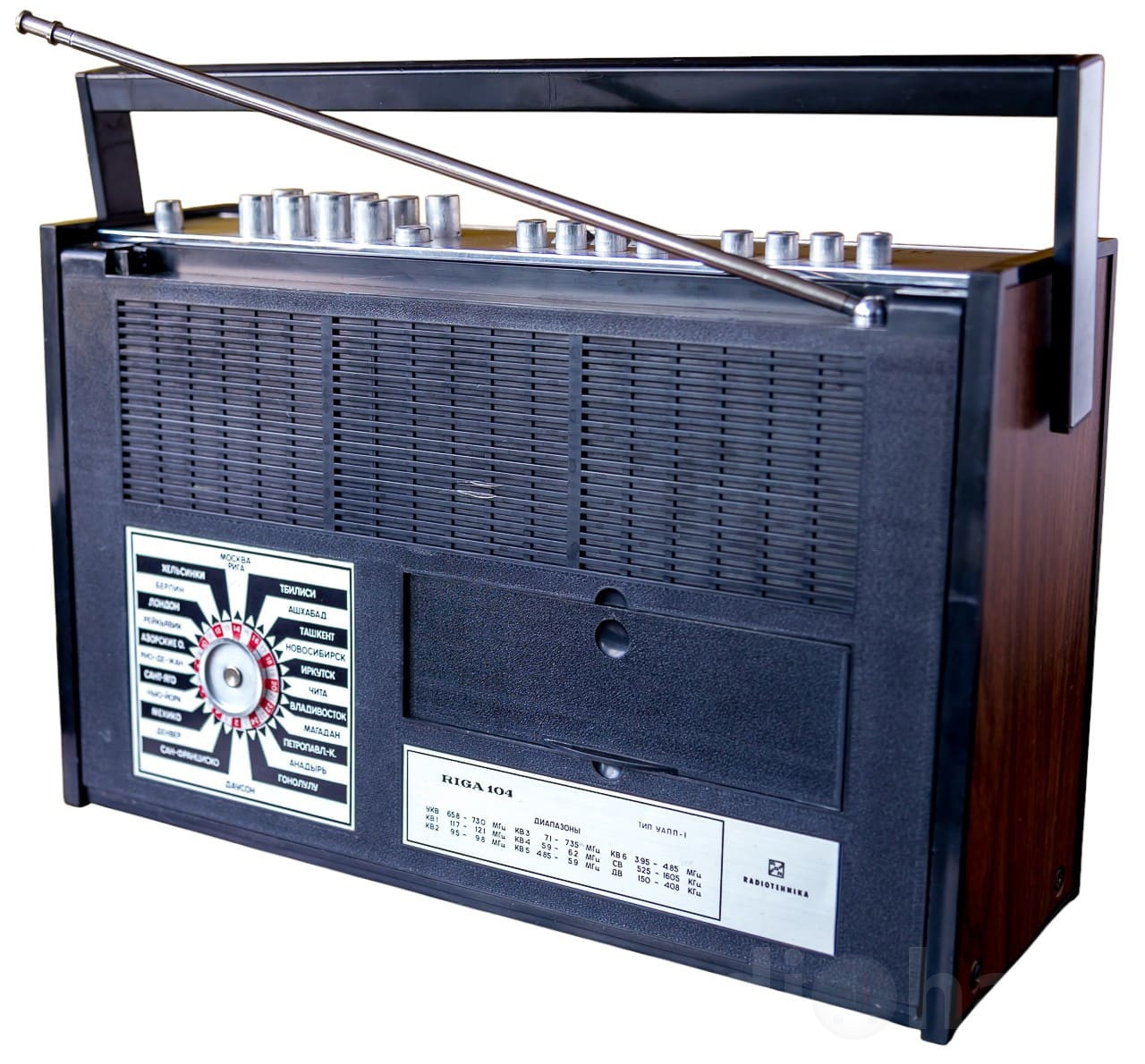

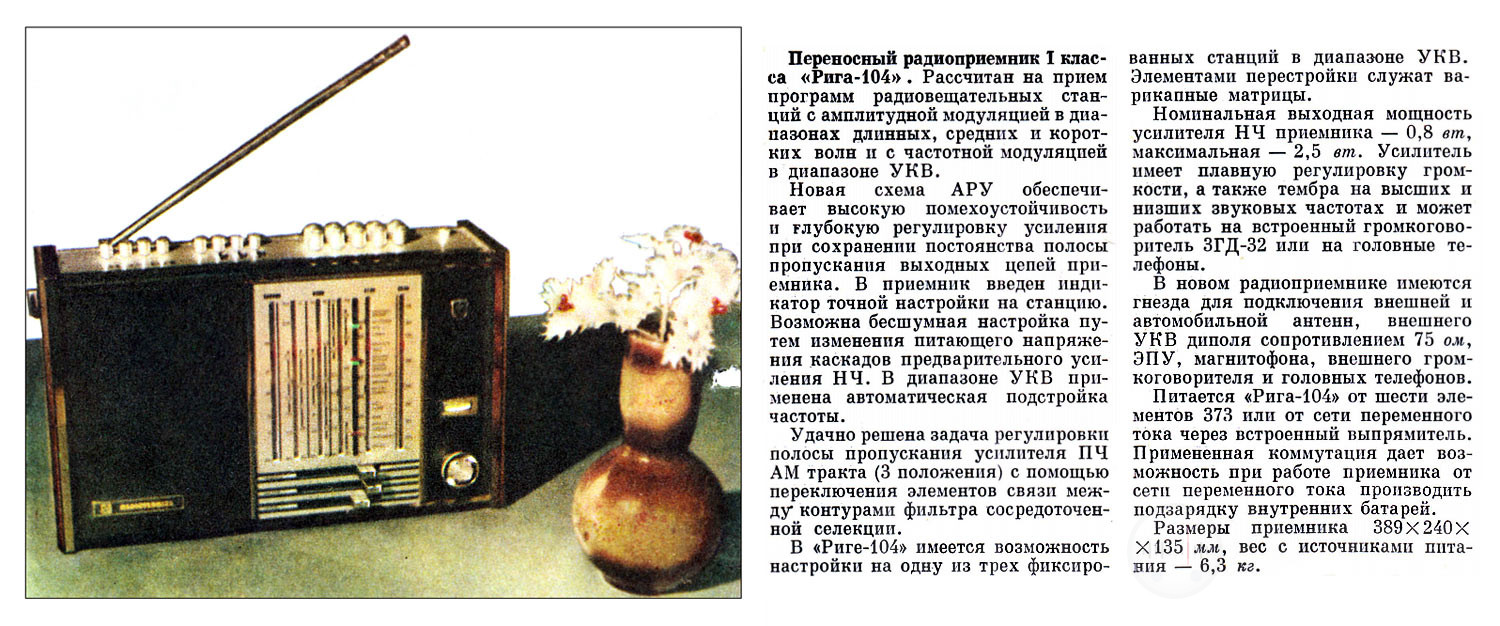

Переносной радиоприёмник «Рига-104» с 1973 года выпускал Рижский радиозавод имени А.С.Попова.
Радиоприемник «РИГА-104» 1 класса предназначен для приема радиовещательных станции в диапазонах длинных, средних, коротких и ультракоротких волн. Радиоприемник имеет девять диапазонов воли: длинноволновый (ДВ), средневолновый (СВ), 6 коротковолновых (КВ) и ультракоротковолновый (УКВ). В приемнике имеется ступенчатая регулировка полосы пропускания в диапазонах ДВ, СВ и КВ; фиксирования на настройки по одну из трех станций и автоматическая надстройка частоты в УКВ диапазоне; плавная регулировка тембра по высшим и низшим звуковым частотам; индикатор настройки; внутренняя магнитная антенна для приема на СВ и ДВ диапазонах и телескопическая антенна для приема КВ. и УКВ станций.
Радиоприемник предназначен для работы в походных и стационарных условиях. Также приёмник «Рига-104» выпускали в различном оформлении, с угловыми и ползунковыми регуляторами, а еще его экспортировали в капиталистические страны и страны СЭВ.
Питание может осуществляться тремя способами: от 6-ти элементов типа «373» общим напряжением 9 В; от внешнего источника постоянного напряжения 12 вольт (борт сеть автомобиля); от сети переменного тока частотой 50 (60) Гц и напряжением 110, 127, 220 и 237 вольт с помощью вмонтированного выпрямителя. В радиоприемнике имеется возможность восстановления энергоемкости внутреннего источника питания (элементы типа «373»), при этом срок службы элементов может быть увеличен в 2—3 раза.
Принципиальная схема радиоприёмника Рига 104:
Электрическая схема (рис. 26) и конструкция приемника выполнены по блочному принципу и состоят из следующих блоков: УКВ — У1, магнитная антенна — У2, КСДВ — УЗ, УПЧ—У4, предварительный УНЧ— У5, оконечный УНЧ — У8, блок питания — У7.

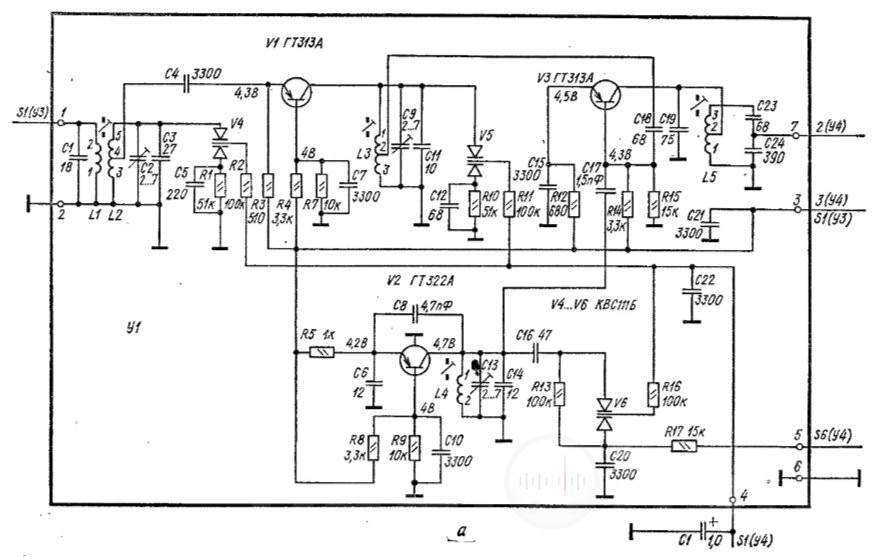

Блок УКВ двухкаскадный. Первый каскад, выполненный на транзисторе V1, работает как резонансный усилитель высокой частоты. Второй каскад (V3) — смеситель. Транзисторы V1 и V3 включены по схеме с общей базой. Гетеродин выполнен на транзисторе V2 по схеме емкостной трехточки.
В качестве элементов настройки контуров по диапазону применены варикапные матрицы V4...V6. Перекрытие по диапазону обеспечивается изменением управляющего напряжения от —1,6 до —22 В, осуществляемым переменным резистором R1 на шасси приемника. Питание для варикапных матриц подается от преобразователя напряжения, собранного на плате блока УПЧ (У4). Тракт УКВ имеет три фиксированные частоты, подстраиваемые переменными резисторами R2… R4 (шасси).
В блоке УКВ применена автоматическая подстройка частоты гетеродина, осуществляемая изменением емкости контура гетеродина с варикапной матрицей V6 за счет изменения величины напряжения, поступающего с дробного детектора, расположенного на плате блока УПЧ (У4). Питание цепей усилителя ВЧ, гетеродина и смесителя осуществляется от стабилизатора напряжения —5 В, расположенного на плате блока УПЧ (У4).

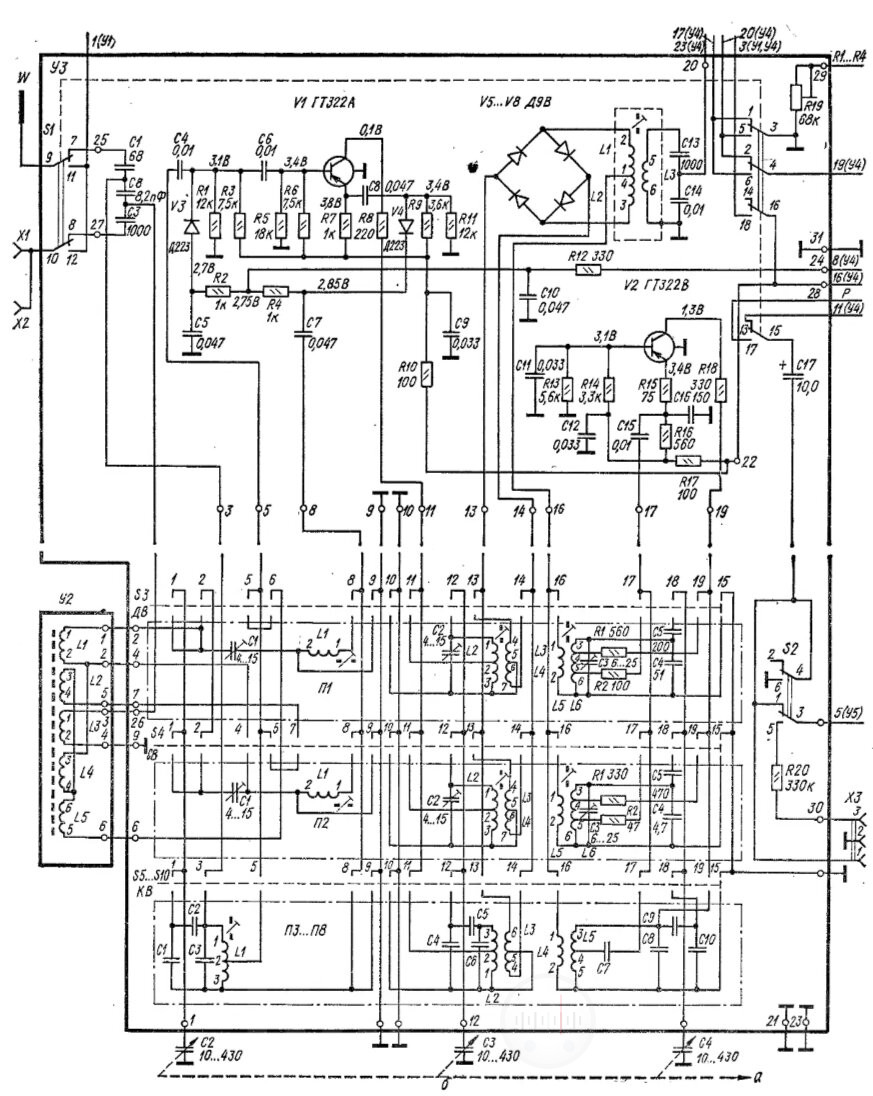

Блок КСДВ состоит из усилителя ВЧ (V1), отдельного гетеродина (V2), кольцевого смесителя (V5...V8) и управляемого диодного делителя АРУ (VЗ, V4).
Прием радиовещательных станций с амплитудной модуляцией в диапазонах ДВ и СВ возможен на внутреннюю магнитную антенну, а дальних и маломощных станций — на внешнюю антенну. Для согласования входов телескопической и наружных антенн служит емкостный делитель (С1… СЗ). В диапазонах ДВ и СВ применена частотно-зависимая обратная связь (L1 в П1 и П2), выравнивающая чувствительность по диапазону и обеспечивающая дополнительное ослабление по зеркальному и побочным каналам. Входные цепи диапазонов КВ — одиночные настраиваемые контуры. Связь входных контуров с антенной на ДВ и СВ индуктивная, на КВ ем- костная, а с усилителем высокой частоты автотрансформаторная.
Усилитель высокой частоты резонансный. Нагрузкой каскада служит контур L2 соответствующего диапазона. На входе УВЧ применена дополнительная регулировка АРУ, предназначенная для защиты УВЧ от перегрузки при приеме мощных местных радиовещательных станций. Регулирование осуществляется за счет изменения сопротивлений шунтирующего диода V3 и диода обратной связи V4. Регулирующее напряжение подается с усилителя АРУ, расположенного на плате блока УПЧ (У4).
Преобразователь частоты выполнен по схеме с отдельным гетеродином. Гетеродин собран на транзисторе V2 по схеме индуктивной трехточки и с трансформаторной связью с каскадом смесителя. Транзистор V2 включен по схеме с общей базой. В качестве смесительного устройства применен кольцевой диодный смеситель на диодах V5...V8. Напряжение сигнала с УВЧ подается на диоды смесителя, а напряжение гетеродина к средней точке катушек L1 и L2. Колебательный контур L3C13C14, индуктивно связанный с кольцевым смесителем, настроен на частоту 465 кГц, поэтому на базу транзистора V6 (V4) поступает только напряжение промежуточной частоты. Применение такого смесителя позволило значительно повысить помехозащищенность тракта AM, так как обеспечивается хорошая развязка цепей сигнала и гетеродина, а также позволило исключить из схемы фильтр ослабления сигналов с частотой, равной промежуточной.
Питание цепей УВЧ и гетеродина осуществляется от стабилизатора напряжения —5 В, расположенного на плате блока УПЧ (У4).

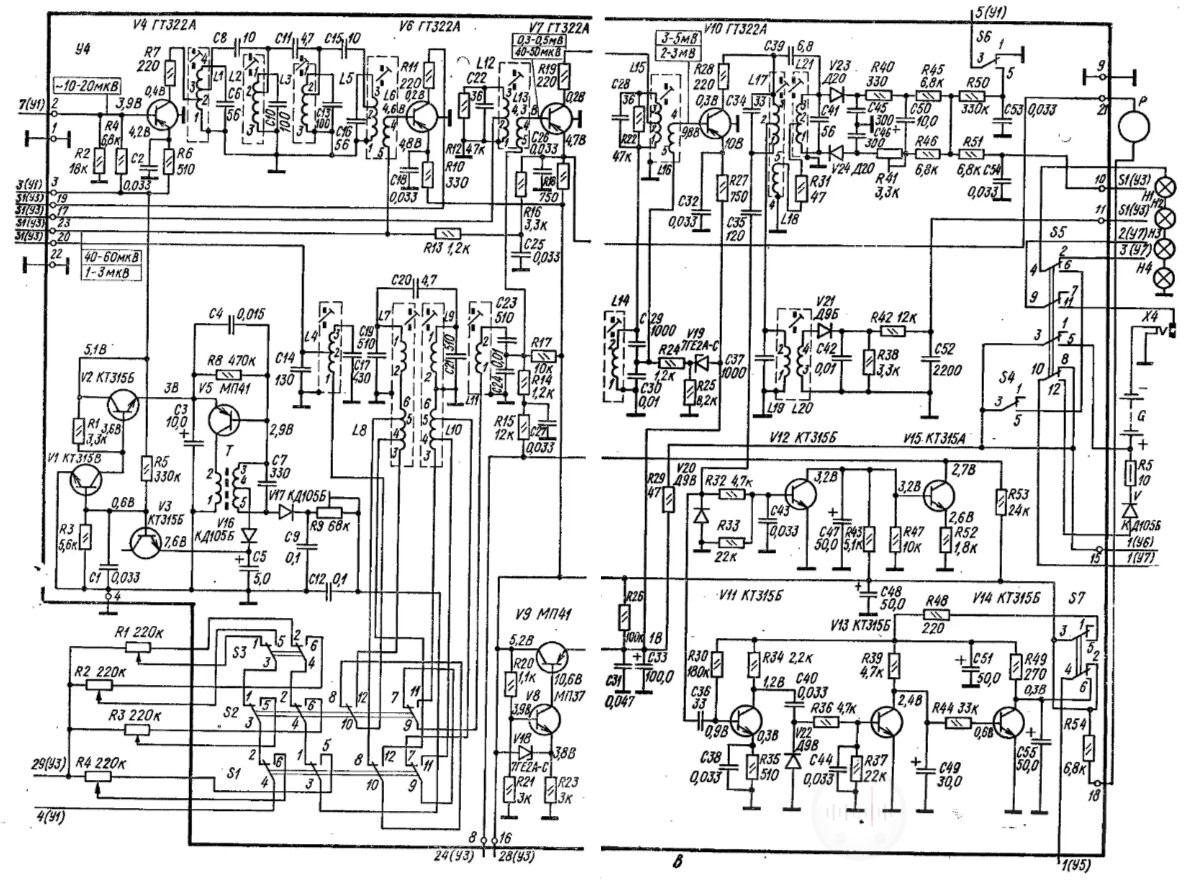

Усилитель промежуточной частоты (У4) совмещенный. Усилитель промежуточной частоты тракта ЧМ четырехкаскадный. Сигнал с выхода блока УКВ поступает на базу транзистора V4, нагрузкой которого служит четырехзвенный фильтр (L1C6, L2C10, L3C13, L5C16), обеспечивающий избирательность по соседнему каналу. Нагрузкой второго и всех последующих транзисторов УПЧ ЧМ являются двухконтурные фильтры. Связь фильтров ПЧ с транзисторами ослаблена за счет неполного подключения контурных катушек к коллекторам транзисторов V6, V7 и V10. Для расширения полосы пропускания первичные контуры ФПЧ зашунтированы резисторами R12 и R22.
Усилитель промежуточной частоты тракта AM трехкаскадный. Нагрузкой транзистора V6 первого каскада УПЧ служит четырехконтурный фильтр сосредоточенной селекции с внешнеемкостной связью между контурами (С20). Включением дополнительных катушек в ФСС (L8, L10) в приемнике можно регулировать полосу пропускания. Нагрузкой транзистора V7 второго каскада УПЧ является одноконтурный полосовой фильтр ПЧ L14C29C30, а нагрузкой транзистора V10 третьего каскада УПЧ — широкополосный контур L19C37. В обоих режимах AM и ЧМ транзисторы усилителя ПЧ включены по схеме с общим эмиттером. Питание цепей первых усилителей ПЧ, выполненных на транзисторах V4, V6 и V7, осуществляется от стабилизатора напряжения —5 В, выполненного на транзисторах V8, V9 и стабилитроне V18. Питание цепи коллектора последнего усилителя ПЧ (V10) осуществляется от источника напряжения —12 или —9 В (при питании от батарей), а питание цепи базы — от местного параметрического стабилизатора (V19).
Переключение с AM на ЧМ тракт осуществляется переключением коллектора транзистора V6 на соответствующий трансформатор ПЧ, переключением выходов детекторов и подачей, стабилизированного напряжения —5 В на транзистор V4.
Частотный детектор собран на диодах V23 и V24 по схеме симметричного дробного детектора. Резисторы R40 и R41 служат для симметрирования плеч дробного детектора. Сигнал НЧ снимается со средней точки резисторов R45 и R46 и через фильтр R51C54 подается на вход УНЧ. С этих же резисторов снимается напряжение для автоматической подстройки частоты в блоке УКВ.
Амплитудный детектор выполнен на диоде V21 по последовательной схеме с раз- деленной нагрузкой по постоянному и переменному токам. Сигнал звуковой частоты с делителя R38R42 подается на вход УНЧ.
В приемнике предусмотрен детектор и усилитель напряжения АРУ (V20, V12, V15). На транзисторах V11, V13, V14 и диоде V22 выполнен усилитель бесшумной настройки.

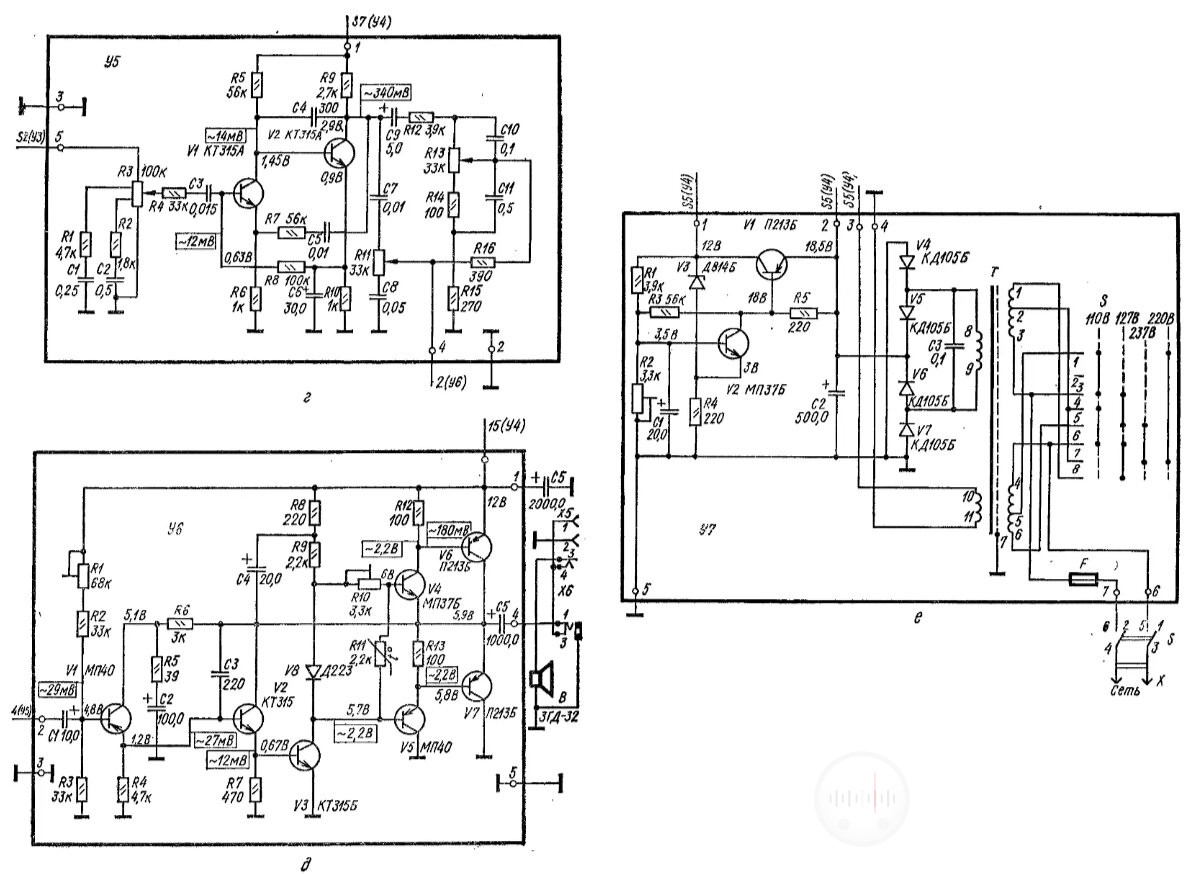

Усилитель низкой частоты состоит из предварительного (У5) и оконечного (У6) усилителей. Первый каскад (предварительный усилитель) собран на транзисторах V1 и V2 по схеме с одной непосредственной и двумя обратными связями. Стабилизация каскада производится передачей напряжения с резистора R10 на базу транзистора V1 через резистор R8. Обратная связь выполнена с помощью резистора R7 и конденсатора С5. Для улучшения качества звучания при всех уровнях громкости в приемнике применен компенсированный регулятор громкости R3 с двумя корректирующими ячейками: в одну из них включена цепочка R1C1 для коррекции в области верхних, в другую — цепочка R2C2 для коррекции в области нижних звуковых частот. Регуляторы тембра по верхним (R11) и нижним (R13) звуковым частотам включены между каскадами предварительного усиления, где уровень сигнала достаточно большой и уже не сказывается влияние наводок.
С предварительного УНЧ сигнал подается на транзистор V1 оконечного усилителя, выполненного по схеме коллекторного повторителя. Предоконечный усилитель (V4, V5) собран по последовательной двухтактной схеме с дополнительной симметрией. Оконечный усилитель (V6, V7) собран по последовательной двухтактной схеме с бестрансформаторным выходом. Для температурной стабилизации предоконечных и оконечных каскадов применен терморезистор R11. В УНЧ использована глубокая отрицательная обратная связь по переменному току с выхода УНЧ на эмиттер транзистора V1.
Питание блоков УНЧ осуществляется от стабилизатора напряжения —5 В (У5), а У6 — от источника напряжения —12 или —9 В.
Блок питания (У7) предназначен для питания радиоприемника от сети переменного тока напряжением 110, 127, 220, 237 В. Со вторичной обмотки трансформатора переменное напряжение подается на мостовой выпрямитель V4...V7. Выпрямленное напряжение стабилизируется электронным стабилизатором, выполненным на транзисторах V1, V2 и диоде V3. При питании радиоприемника от внешнего источника —12 В схема электронной стабилизации уменьшает влияние колебания напряжения питания и обеспечивает фильтрацию импульсных помех. Для ослабления помех сетевая обмотка силового трансформатора защищена электростатическим экраном, а обмотка выпрямителя шунтирована конденсатором СЗ.

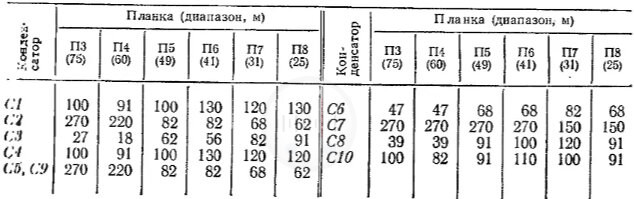

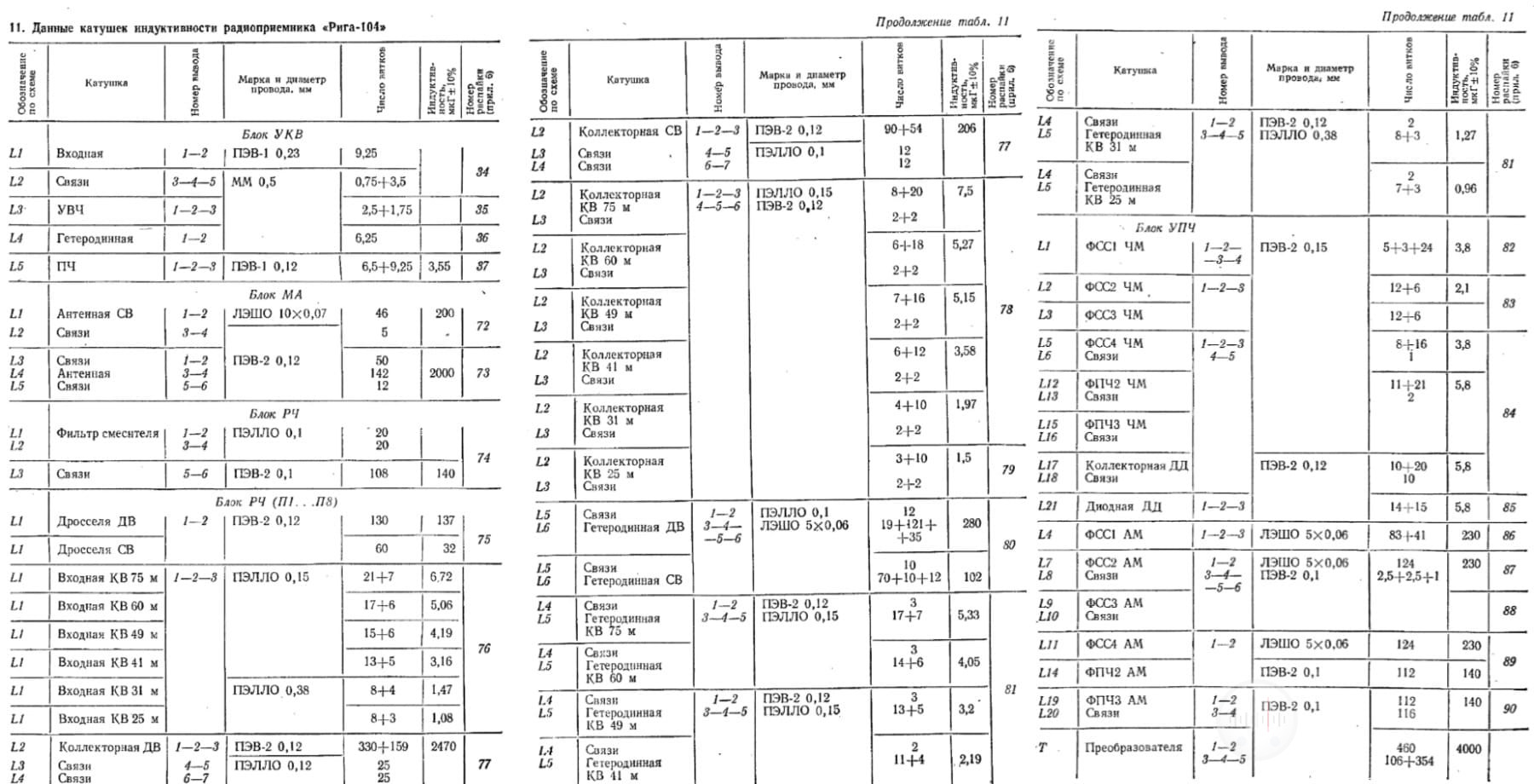

В блоке радиочастоты (У3) на принципиальной схеме показана только одна кон- турная планка коротковолнового диапазона. Планки отличаются только номиналами применяемых конденсаторов (табл. 10).
Конструкция и детали радиоприёмника Рига 104:
Корпус приемника разборный. Выполнен из полистирола с декоративной отделкой. Сверху корпус закрыт обрамлением, на котором закреплена выполненная из прозрачной пластмассы шкала, а снизу — крышкой, закрывающей отсек питания. Все органы управления (ручки настройки приемника, регуляторов.тембра и громкости, кнопки переключателя диапазонов подсветки шкалы) расположены на верхнем обрамлении, а также на передней панели. Гнезда для подключения внешней антенны, электропроигрывателя, магнитофона, телефона, внешних акустической системы’и источника питания находятся на задней крышке приемника.
Верньерно-шкальное устройство и плата с гнездами (для подключения внешних устройств) выполнены откидывающимися, что облегчает доступ к узлам и блокам при ремонте.
Переключатель диапазонов в блоке радиочастоты выполнен в виде двухстороннего развернутого барабана, что позволило увеличить количество КВ диапазонов при рациональном использовании объема. Благодаря применению рычажного механизма уменьшено усилие нажатия кнопок переключателя при увеличенном контактном давлении. Для приема радиовещательных станций в диапазоне УКВ радио- приемник имеет телескопический вибратор, настроенный на среднюю частоту, ис- пользуемый в диапазонах КВ, как штыревая антенна.

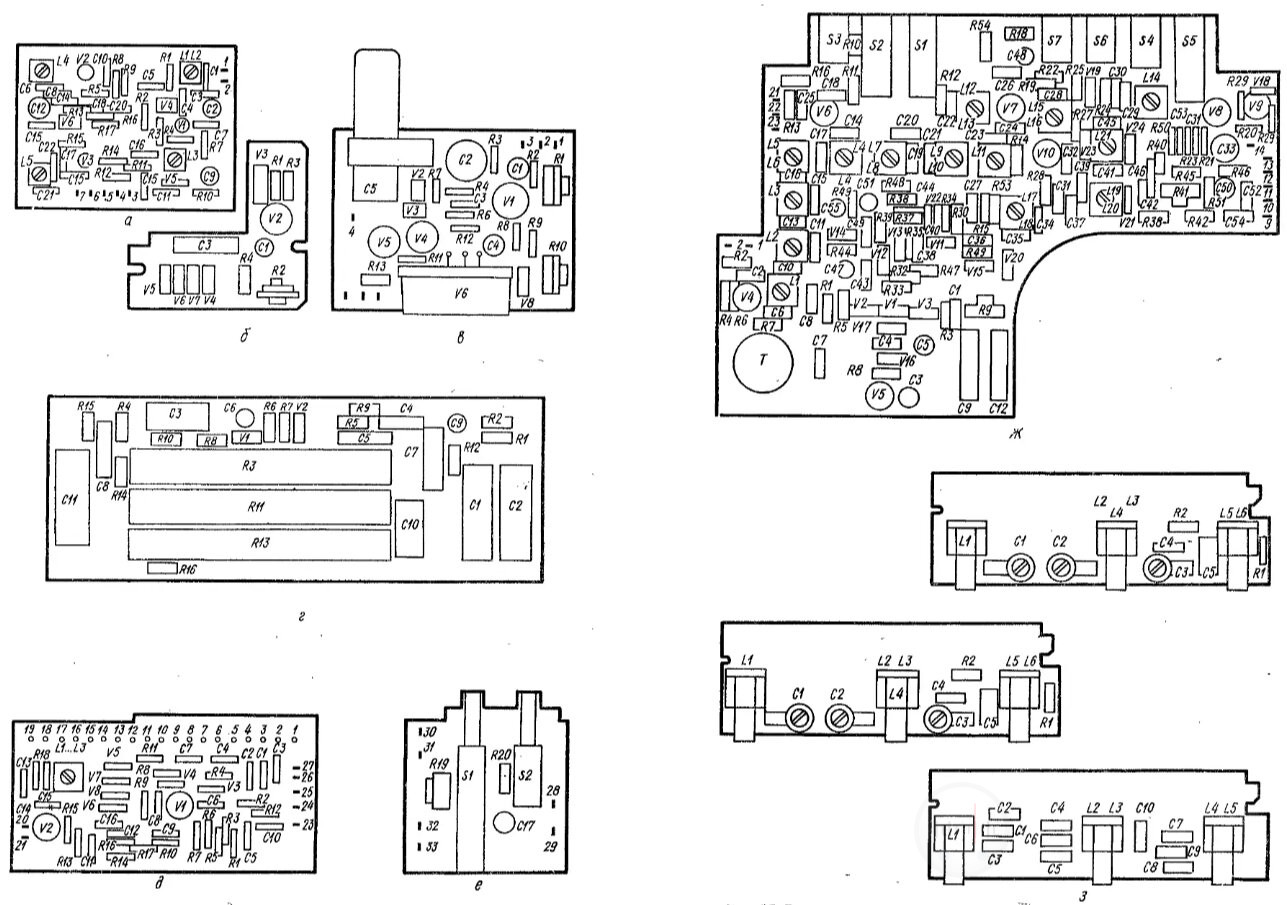

Монтаж радиоприемника выполнен на печатных платах из фольгированного гетинакса (рис. 27). Все платы закреплены на пластмассовой раме при помощи винтов.
Внутренняя магнитная антенна диапазонов в ДВ и СВ выполнена на стержне из феррита марки 400НН длиной 200 мм и диаметром 10 мм. Входные и гетеродинные катушки диапазонов КВ намотаны на гладкие полистироловые каркасы.
📁Дополнительная информация радиоприёмника Рига 104:

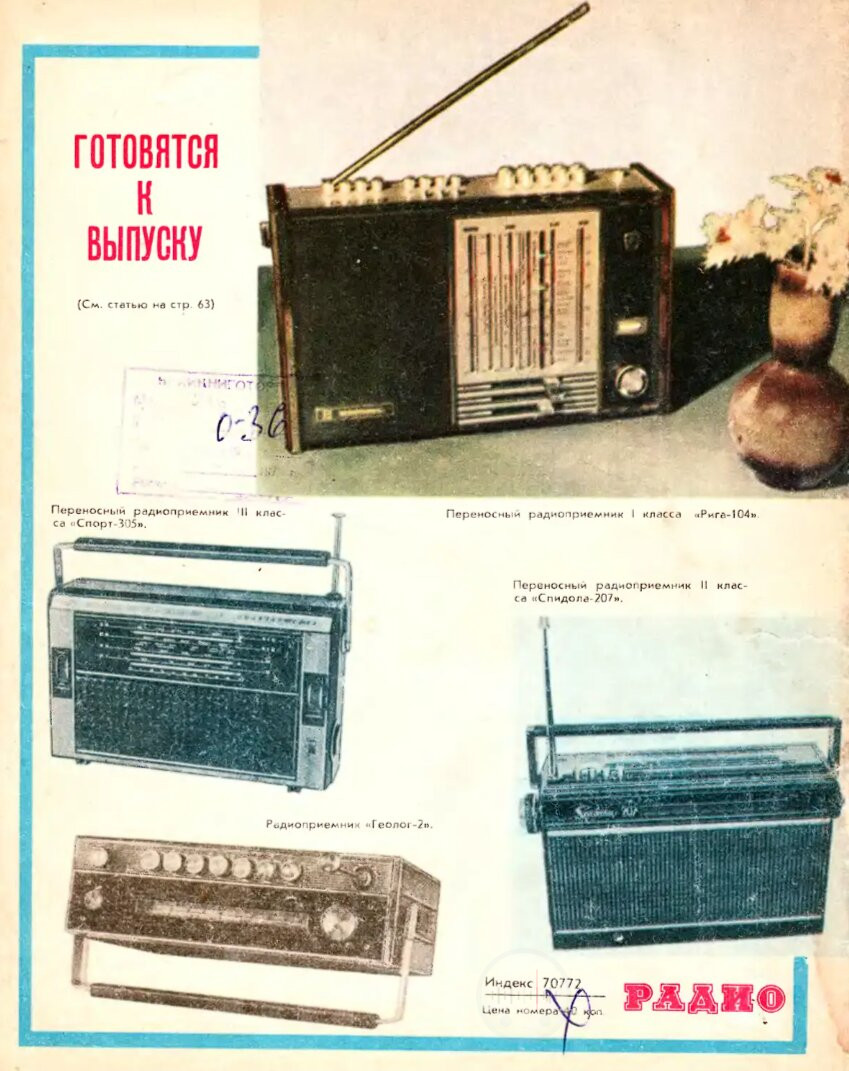

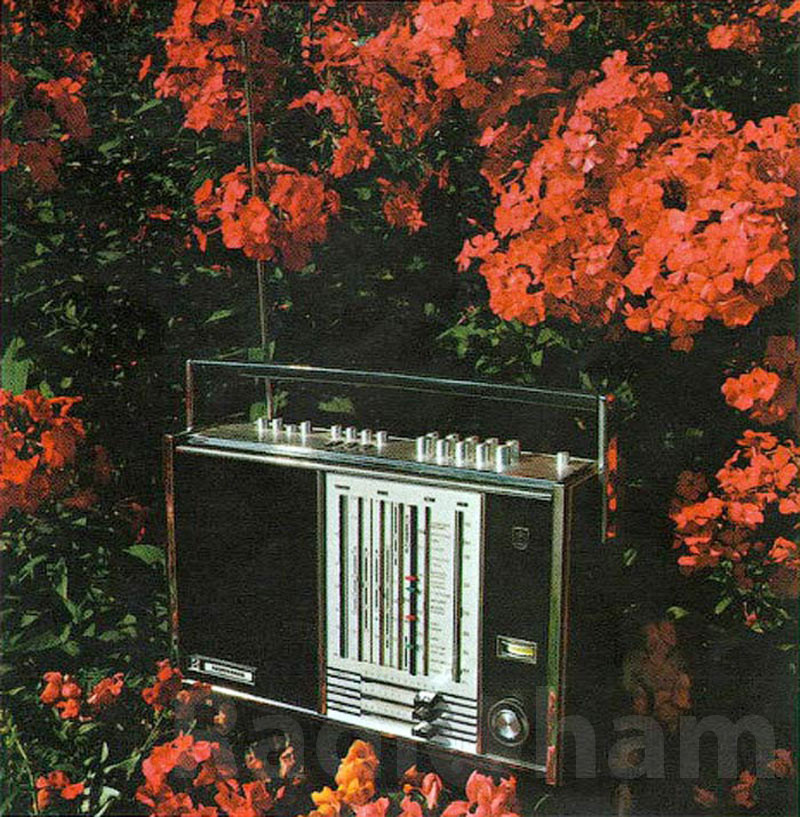

Рекламные фотографии радиоприёмника «Рига-104»
