Задняя стенка радиоприемника 5НР-3
🔌Технические характеристики:
- Диапазоны принимаемых волн:
ДВ — 750...1920 м
СВ — 230...575 м.
- Минимальные показатели чувствительности и избирательности: 20 мВ/м и 8 дБ, максимальные 500 мкВ и 30 дБ.
- Максимальная выходная мощность: 1 Вт.
- Диапазон звуковых частот при минимальной обратной связи: 200...5000 Гц.
📖История и описание:
Радиоприёмник сетевой ламповый «5НР-3» выпускал с 1937 года Ленинградский завод им. Казицкого. Радиоприёмник ''5НР-3'' построен посхеме прямого усиления 1-V-2 + выпрямитель, собран на 5 лампах с 4-х вольтовым накалом ламп: СО-124 (2), СО-118, УО-104 + выпрямитель на лампе ВО-116.Чувствительность и избирательность зависела от положения ручки регулятора обратной связи. Приёмник собран в деревянном лакированном корпусе. Шкала РП с подсветкой, проградуирована в УЕ. Левая ручка включение в сеть и регулятор громкости, далее переключатель диапазонов, чуть выше — настройка, далее регулятор обратной связи и регулятор тона (тембра).

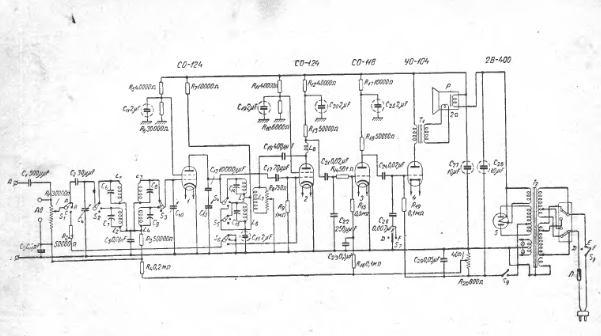

🔧Схема радиоприемника 5НР-3
