Электрофон Волга 3

🔌Технические характеристики лампового электрофона Волга 3:

• Номинальное напряжение питания 127 или 220 в переменного тока частотой 50 гц
• Потребляемая мощность от сети переменного тока не более, ва 45
• Номинальная скорость вращения диска: 33_1/3 45,78 об/мин
• Номинальная выходная мощность усилителя, ва 1,5
• Уровень фона на выходе усилителя при номинальной мощности, дб 40
• Уровень помех от приводного механизма не хуже, дб 10
• Коэффициент нелинейных искажений на частотах 200....500 гц не более 6%
• Среднее звуковое давление громкоговорителя в диапазоне частот 150...7000 гц при номинальной мощности, бар 6
• Номинальное выходное напряжение на частоте 1000 гц при номинальной мощности на выходе усилителя, в 2,6
• Тип громкоговорителя 2ГД-7
• Тип звукоснимателя ЗПК-55
• Тип пальчиковой серии ламп в двуламповом усилителе 6Ж1П—6П14П
• Тип электродвигателя ЭДГ-1
• Вес электрофона не более: 7 кг
• Наружные размеры электрофона: 400х314х180 мм

📖История и описание лампового электрофона Волга 3:

Радиограммофон/электрофон сетевой ламповый «Волга-3» предназначен для воспроизведения монофонической грамзаписи с обычных и долгоиграющих пластинок диаметром до 303 мм, с 1961 года выпускал завод № 205 имени Н.С.Хрущева, Саратовского СНХ. Компактный ламповый электрофон «Волга-3» является модернизированным вариантом серийно выпускаемого с 1958 года радиограммофона типа ''Волга'', смонтирован в картонном футляре трапециевидной формы, крышка которого представляет собой акустическую систему.

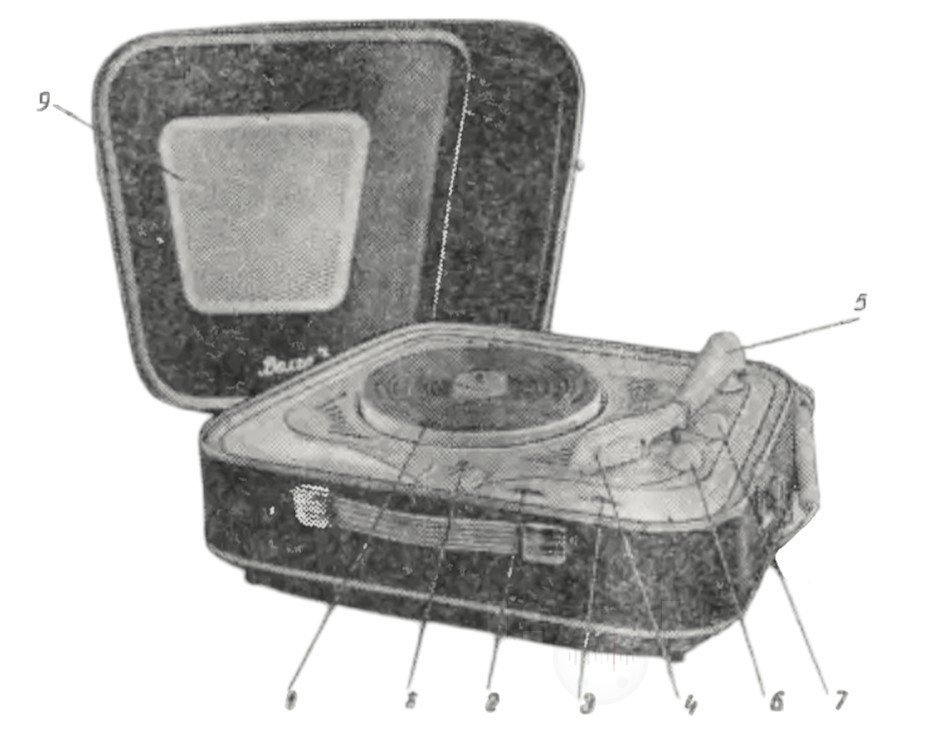

Радиограммофон (рис. 1) состоит из следующих основных частей: привода, автостопа, звукоснимателя, усилителя, громкоговорителя. Привод предназначен для вращения пластинки с определенной скоростью и состоит из конденсаторного асинхронного двигателя типа ЭДГ-1, промежуточного ролика, диска и механизма переключения скоростей.

В конце записи электродвигатель выключается автоматически. В случае несрабатывания автостопа необходимо приподнять звукосниматель с пластинки и отвести его к центру диска; в этом случае мотор выключается, и диск останавливается. По вашему желанию автостоп может быть отключен блокировкой автостопа. При переводе ручки 7 в положение «выкл.» (рис. 7) электродвигатель остается включенным.

Уход и хранение электрофона  Волга 3:

Пользуясь электрофоном, необходимо соблюдать все указания настоящей инструкции. Нельзя применять в радиограммофоне самодельные предохранители из проволоки, это может вывести его из строя.

Не оставляйте включенный радиограммофон на длительное время без присмотра. При длительных перерывах в работе вынимайте шнур питания из розетки сети, а ручку переключателя оборотов устанавливайте в положение «О».

При проигрывании пластинок опускайте звукосниматель на пластинку плавно, без ударов и толчков.

Не пользуйтесь грампластинками, имеющими сколы, трещины и выбоины, так как это может привести к поломке иглы и пьезоэлемента.

Следует не реже одного раза в месяц смазывать при- вод чистым машинным маслом. Для смазки необходимо снять диск радиограммофона и смазать 2—3 каплями масла верхний подшипник двигателя и втулку диска (не допуская попадания масла на резину). Для смазки нижнего подшипника электродвигателя необходимо радиограммофон вынуть из футляра (в условиях мастерской), смазать ось промежуточного ролика и оси шкивов.

Если РГ в зимнее время вносится из холодного помещения или с улицы в теплое помещение, то перед включением дайте ему прогреться до комнатной температуры.

При загрязнении резиновой накладки диска необходимо снять ее с диска и вымыть водой с мылом.

Радиограммофон следует оберегать от ударов и воздействия влаги, хранить в сухом помещении, вдали от горячих предметов (печей, отопительных батарей и пр.).

В случае износа или скола корундовых игл вы можете, не меняя головки, заменить в ней иглодержатель Для установки запасного иглодержателя нужно:

1. установить рычажок переключателя игл в положение проигрывания обычных пластинок;
2. нажатием большого пальца вниз на гребешок головки вынуть головку звукоснимателя из тонарма;
3. сдвинуть в хвостовую часть головки металлическую крышку, закрывающую иглодержатель;
4. придерживая резиновую трубку, вынуть двумя пальцами иглодержатель;

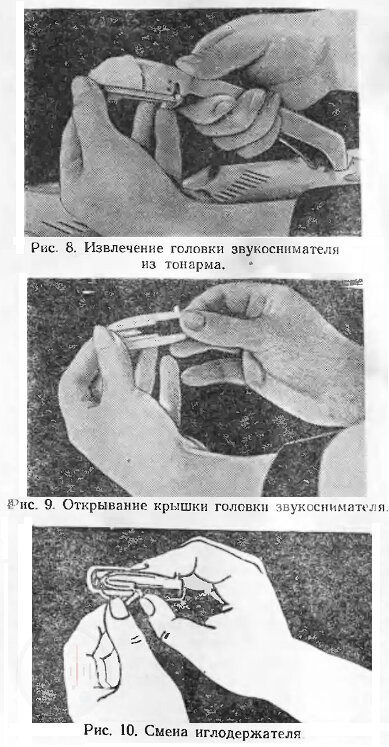

5. вставить новый иглодержатель до упора в резиновую трубку и произвести сборку головки звукоснимателя в обратном порядке (рис. 8, 9, 10).

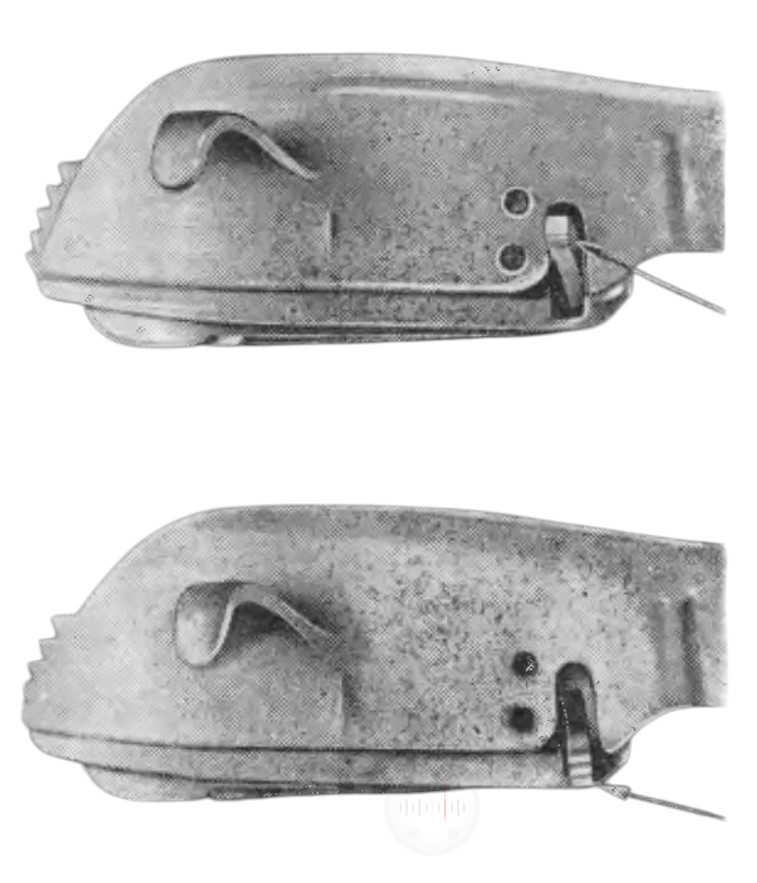

Изменение скорости вращения диска осуществляется переключением рычажного механизма. В нулевом положении промежуточный ролик выходит из сцепления с приводом механизма. Автостоп предназначен для пуска и остановки электродвигателя. Включение осуществляется перемещением звукоснимателя вправо до щелчка. На беговой дорожке пластинки автостоп срабатывает от резкого изменения шага канавки, и электродвигатель останавливается. При необходимости автостоп можно отключить ручкой блокировки 7. Звукосниматель 5 — пьезоэлектрический типа ЗПК- 55. Головка звукоснимателя 4 имеет две иглы для проигрывания пластинок с обычной и долгоиграющей записью. Путем поворота ручки (рис. 5) иглу звукоснимателя можно установить в положение для проигрывания обычных пластинок, соответствующее зелёной точке, или долгоиграющих, соответствующее красной точке.

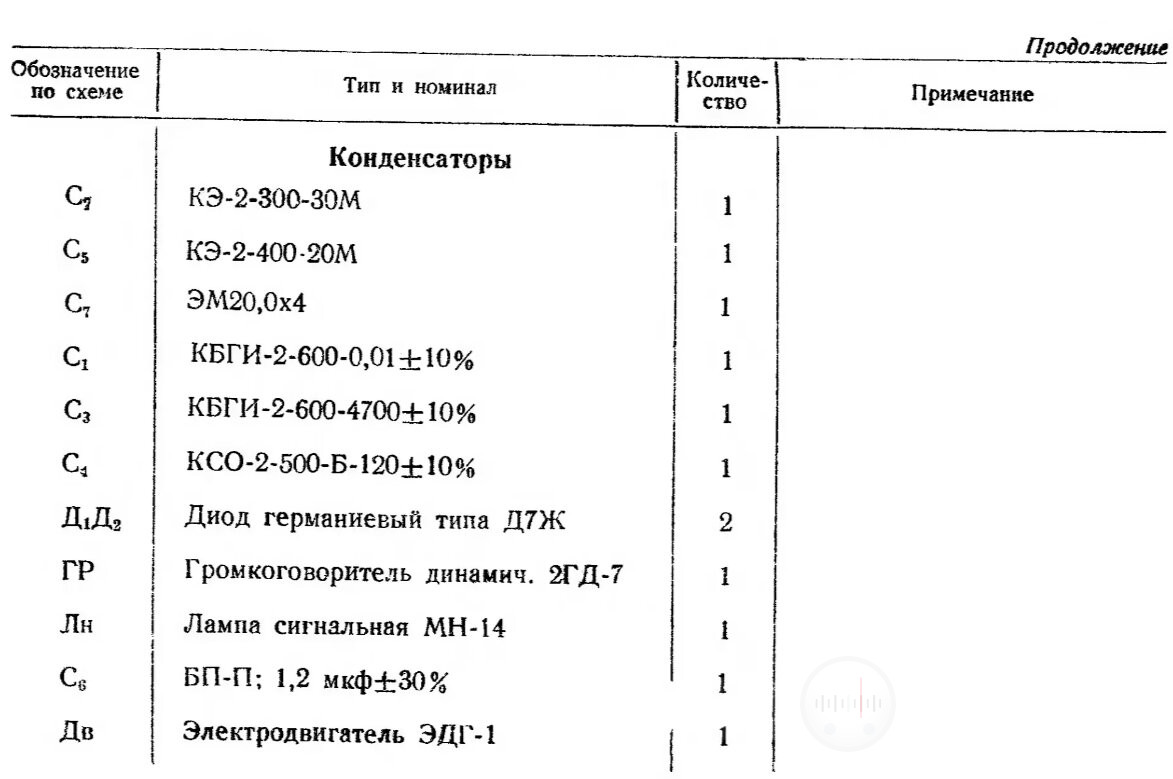

Усилитель предназначен для усиления электрических колебаний, а также для регулирования громкости и тембра звука. Он состоит из предварительного каскада на лампе 6Ж1П, усилителя мощности на лампе 6П14П и выпрямителя на диодах Д7Ж. Выход усилителя выведен на заднюю стенку ящика гнездами ДГ. Громкоговоритель превращает электрические колебания в звуковые Громкоговоритель типа 2ГД-28 крепится к крышке футляра радиограммофона.

Комплектация электрофона Волга 3:

В комплект входят: радиограммофон с рабочим комплектом ламп; два предохранителя на 0,5 а; иглодержатель с иглами; насадка; щеточка для снятия пыли с пластинок; инструкция по эксплуатации радиограммофона с паспортом и гарантийными талонами.
