🔌Технические характеристики электрофона Каравелла 203 стерео:
- Частота вращения диска 45; 33
- Чувствительность для входа, не хуже, В.:
«Усилитель ЗЧ» 0,2
«Линия» 15
- Входное сопротивление каналов, кОм:
«Усилитель ЗЧ» 560
«Линия» 11
- Полоса воспроизводимых звуковых частот 80...16 000 Гц
- Коэффициент гармоник, не более 0,5 %
- Уровень рокота 50 дБ
- Уровень электрического фона 50 дБ
- Отношение сигнал/шум, не менее 60 дБ
- Коэффициент детонации 0,2 %
- Регулировка тембра звуковых частот, не менее 9 дБ
- Переходные затухания между стереофоническими каналами, не менее, дБ:
1000 Гц 50
315...10000 Гц 40
- Пределы регулировки стереобаланса, не менее 10 дБ
- Рассогласование частотных характеристик стереофонических каналов, не более 2 дБ
- Выходная мощность, Вт:
номинальная 3
максимальная 4,5
- Источник питания Сеть 50 Гц напряжением 220 В
- Напряжение питания 22; 15; 5 В
- Потребляемая мощность 40 Вт
- Габаритные размеры, мм:
электрофона 475х420х185
акустической системы 475х332х165
- Масса, кг:
электрофона 13
акустической системы 6
📖История и описание электрофона Каравелла 203 стерео:

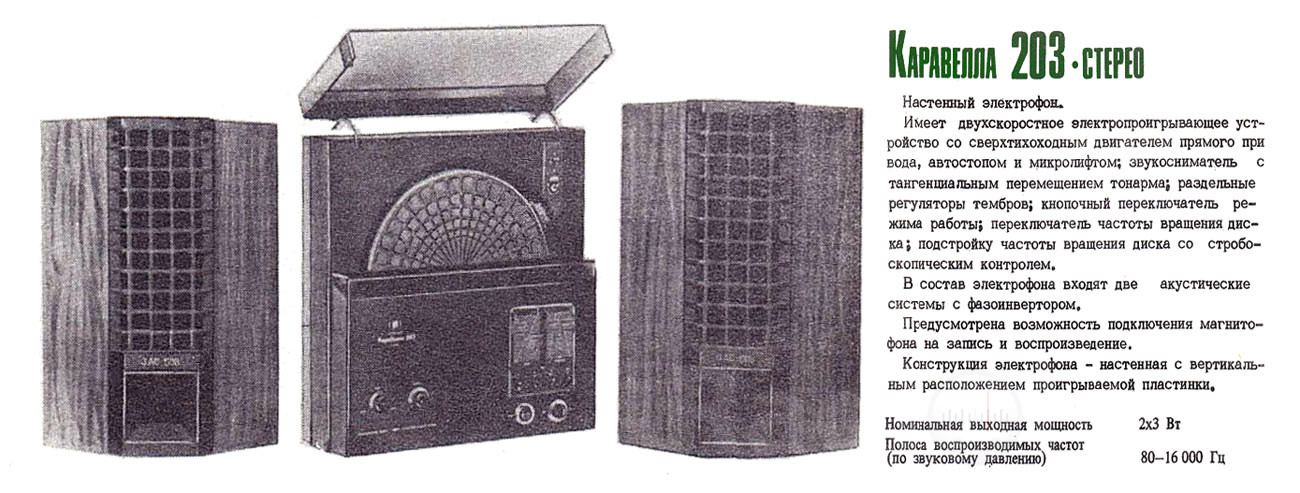

Электрофон сетевой транзисторный «Каравелла-203-стерео» с 1982 года выпускал Кировский завод «Ладога». Стационарный настенно настольный стереофонический электрофон «Каравелла-203-стерео» предназначен для воспроизведения механической записи с грампластинок. Основная отличительная особенность нового аппарата — вертикальное положение проигрываемой пластинки. Введение этого потребительского удобства в ЭПУ потребовало решения целого ряда довольно сложных технических задач, связанных с устранением влияния дисбаланса грампластинки, приводящего к изменению мгновенной скорости воспроизведения, и повышенными требованиями к тонарму звукоснимателя и узлу вал — втулка диска. Для модели второй группы сложности оказались непригодными решения, допустимые по затратам для изделий высшей группы. Поэтому необходимые потребительские параметры были получены здесь иначе — применением быстродействующей системы стабилизации частоты вращения диска и тангенциального тонарма оригинальной конструкции. От других моделей своей группы сложности «Каравелла-203-стерео» отличается рядом важных потребительских качеств. В ней используются непосредственный привод диска ЭПУ от сверхтихоходного асинхронного дугостаторного двигателя с электронной стабилизацией частоты вращения, звукосниматель на базе тангенциального тонарма и новой пьезокерамической головки ГЗК-208, предусмотрен стробоскоп со встроенной подсветкой и плавная регулировка частоты вращения диска, верньерное устройство ручного перемещения головки звукоснимателя с блокировкой перемещения в рабочем положении иглы, фиксатор грампластинки на оси диска ЭПУ, встроенный очиститель пластинки. «Каравеллa-203-стерео» комплектуется широкополосными громкоговорителями фазоинверсного типа, ее низкочастотный тракт отличается низким уровнем нелинейных искажений и шумов.
Естественно, новый электрофон имеет и потребительские удобства, обязательные для аппаратуры второй группы сложности: раздельные для каждого канала регуляторы громкости, регуляторы тембра по высшим и низшим звуковым частотам, переключатели режимов «Моно-Стерео», входов усилителя НЧ и формата пластинок, устройство отключения автостопа.
В электрофоне «Каравелла-203-стерео» применен асинхронный дугостаторный двигатель с полым немагнитным ротором из алюминиевого сплава, являющимся одновременно диском ЭПУ.
Основные достоинства примененного в электрофоне двигателя — хорошая линейность механических и регулировочных характеристик, небольшое напряжение трогания, достигнутое благодаря малым массе и моменту инерции ротора, а также большому пусковому моменту, плавность и бесшумность хода, постоянство пускового момента в любом положении ротора.
Перемещение иглы звукоснимателя по радиусу грампластинки обеспечивается тангенциальным тонармом, в результате чего погрешность горизонтального угла воспроизведения и связанные с ней нелинейные искажения в электрофоне отсутствуют. Малая масса тонарма позволила разместить на его каретке печатную и тэту с потоковыми повторителями, что резко уменьшило уровень наводок. Благодаря большому входному сопротивлению повторителей нижняя граничная частота рабочего диапазона снизилась до 4() Гц. Чтобы свести к минимум сопротивление движению каретки, для соединения с входом согласующего усилителя применены гибкие неэкранированные провода. Узел звукоснимателя состоит из подвижной каретки со звукоснимателем, привода оси каретки с верньерным устройством ручного перемещения н микролифта.
Конструкция и детали:
Электрофон смонтирован на литых рамах из алюминиевого сплава. В стационарном блоке электрофона установлены электродвигатель, два усилителя мощности и блок питания. В поворотном блоке установлены звукосниматель, очиститель грампластинок, согласующий усилитель и блок тембров. Наружные поверхности стационарного и поворотного блоков электрофона закрыты декоративными накладками из черного ударопрочного полистирола. Верхняя половина стационарного блока снабжена полупрозрачной поворотной крышкой, а к боковым поверхностям прикреплены деревянные стенки. Все органы управления расположены на передней лицевой панели электрофона. Схема электрофона собрана на отдельных платах из фольгированного гетинакса.
