Радиоприемник «6НГ-1» в руководстве по эксплуатации.
🔌Технические характеристики:
- Диапазоны принимаемых волн и частот:
— ДВ: 150...420 кГц.
— СВ: 520...1600 кГц.
— КВ: 5,8...20 МГц. - Номинальная выходная мощность: 2 Вт
- Максимальная выходная мощность: 4 Вт
- Промежуточная частота: 460 кГц
- Потребляемая от сети мощность: 70 Вт
- Размеры: 380х480х225 мм.
📖История и описание:

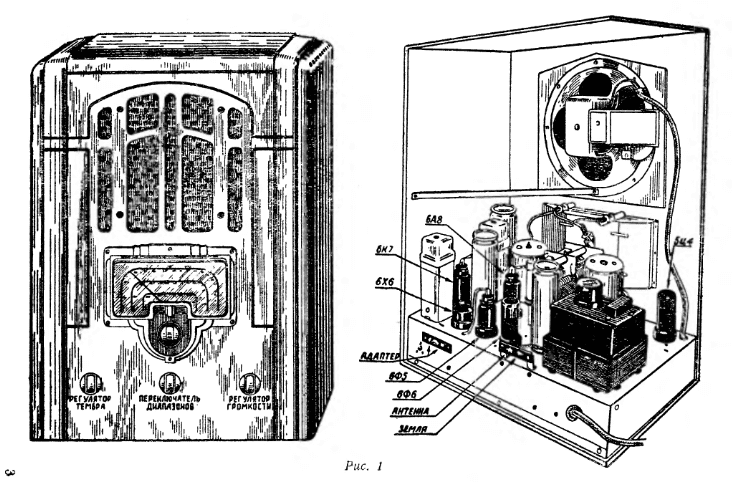

Радиоприёмник сетевой ламповый «6НГ-1» с осени 1937 года выпускал Воронежский завод «Электросигнал». С 1938 года приёмник был серийно поставлен на поток, а к концу мая он стал именоваться как «6Н-1» ( 6-ти ламповый, Настольный, 1-я модель). Основой для разработки стал приёмник RCA Victor «6Т2». Первые приёмники комплектовались металлическими лампами фирм ''RCA'', ''Ken-Rad'', ''Tung-Sol'' и других. В приёмниках более поздних выпусков применены лампы: 6Ф8, 6К7, 6Х6, 6Ф5, 6Ф6С, 5Ц4С. «6Н-1» супергетеродин второго класса, рассчитанный на питание от сети переменного тока 110, 127, 220 вольт. На передней панели имеются четыре ручки управления. Верхняя центральная ручка служит для его перестройки по частоте, а нижние: левая ручка выключатель сети и регулятор тона по ВЧ, средняя переключатель диапазонов а правая регулятор громкости. При работе в диапазоне КВ «С» радиоприёмник настраивают верньерной ручкой настройки имеющей замедление 50:1. Имеется вход адаптера для проигрывания грампластинок внешним электропроигрывателем. Регулятор громкости с компенсацией тона для усиления низких частот на малой громкости. В радиоприёмнике применён громкоговоритель с электрическим магнитом и антифоновой катушкой. Собран он в деревянном лакированном корпусе. Шкала проградуирована в кгц, с отметкой вещательных КВ диапазонов 16, 19, 25, 31 и 49 м. Выпускали радиоприёмник и с трёхпозиционным тембром, совмещенным с выключателем сети. Рабочий диапазон на шкале подсвечен треугольником. Обрамление шкалы сделано из медного или карболитового сплава.
📎Руководства по эксплуатации радиоприемника «6НГ-1»

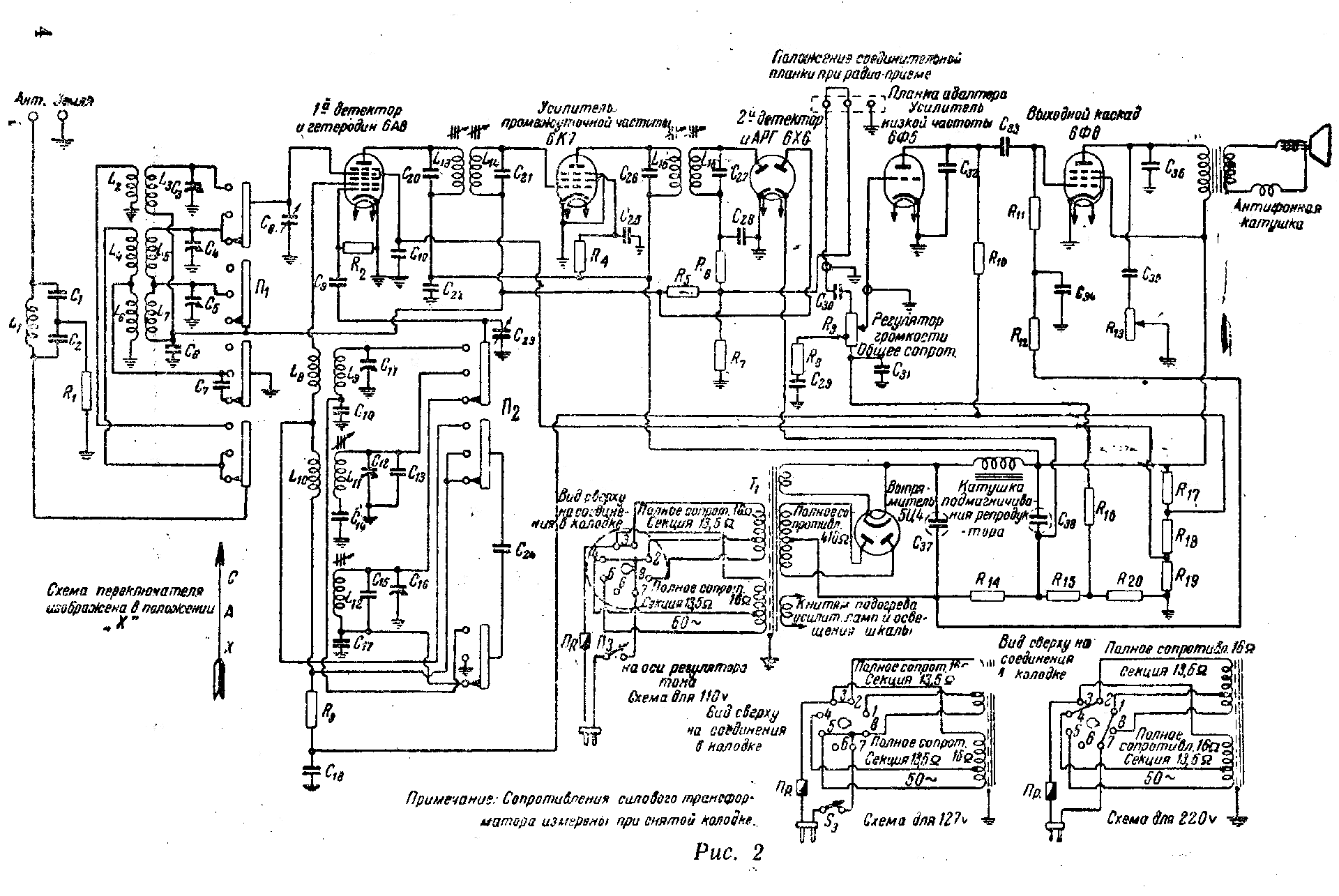

🔧Схема приемника «6НГ-1».
