🔌Технические характеристики радиолы Элегия 102 стерео:
- Диапазон принимаемых частот (волн):
Длинные волны (ДВ) —150—405 кГц (2000—740,7 м)
Средние волны (СВ) —525—1605 кГц (571,4—186,9 м)
Короткие волны (КВЗ) —3,95—5,75 МГц (75.9—52,2 м)
Короткие волны (КВ2) —5,9—7,35 МГц (50,85—40,81 м)
Короткие волны (КВ1) —9.4—12,1 МГц (31,9—24,8 м)
Ультракороткие волны (УКВ) —65,8—73.0 МГц (4,56—4,11 м)
- Реальная чувствительность:
а) с наружной антенной в диапазонах, не хуже: СВ, КВ1, КВ2, КВЗ—100 мкВ ДВ —150 мкВ УКВ —5 мкВ
б) с внутренней магнитной антенной в диапазонах, не хуже: ДВ —2,0 мВ/м СВ —1,5 мВ/м
- Селективность по сосенному каналу (при расстройке на +-9 кГц) в диапазонах ДВ и СВ—не менее 40 дБ.
- Переходные затухания между стереоканалами по всему тракту, дБ, не менее, на частотах:
300 Гц 20
1000 Гц 26
5000 Гц 20
10000 Гц 10
- Номинальная выходная мощность в каждом канале—6 Вт, а максимальная —не менее 16 Вт.
- При приеме радиостанций радиола воспроизводит полосу звуковых частот:
в диапазонах ДВ, СВ и КВ не уже 63...6300 Гц
в диапазоне УКВ и по тракту грамзаписи не уже 63...12500 Гц.
- Питание радиолы осуществляется от сети переменного тока напряжением 110, 127, 220 и 240 В, частотой 50 Гц.
- Мощность, потребляемая от сети Вт, не более: при приеме —45 при воспроизведении грамзаписи —55
- Габаритные размеры без упаковки не более:
радиоприемника —630х180х330 мм
электропроигрывателя —415х180x325 мм
акустической системы —190x360x200 мм
- Масса комплекта Элегия 102 стерео:
без упаковки —не более 31 кг
с упаковкой—не более 36 кг
📖История и описание радиолы Элегия 102 стерео:

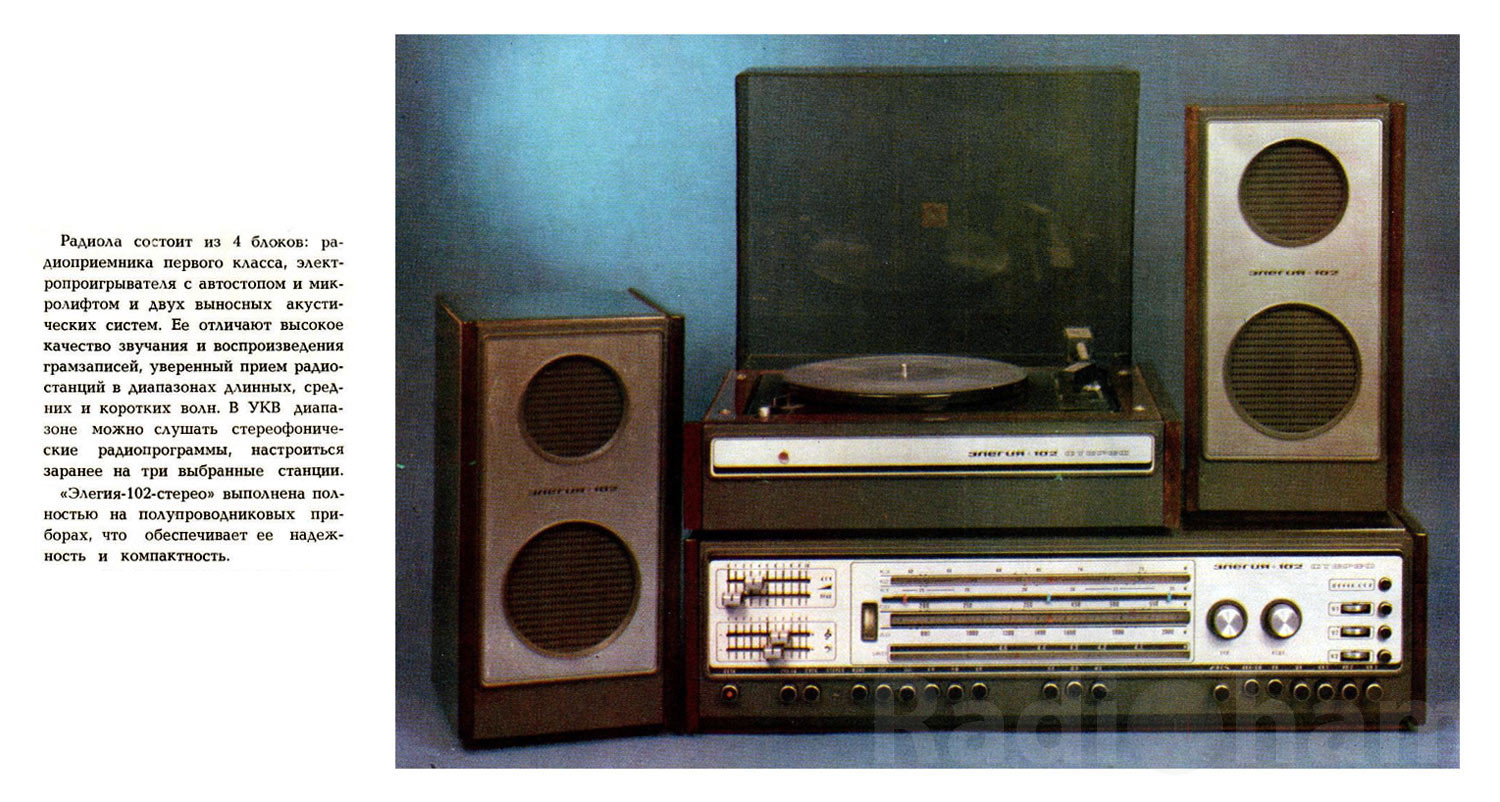

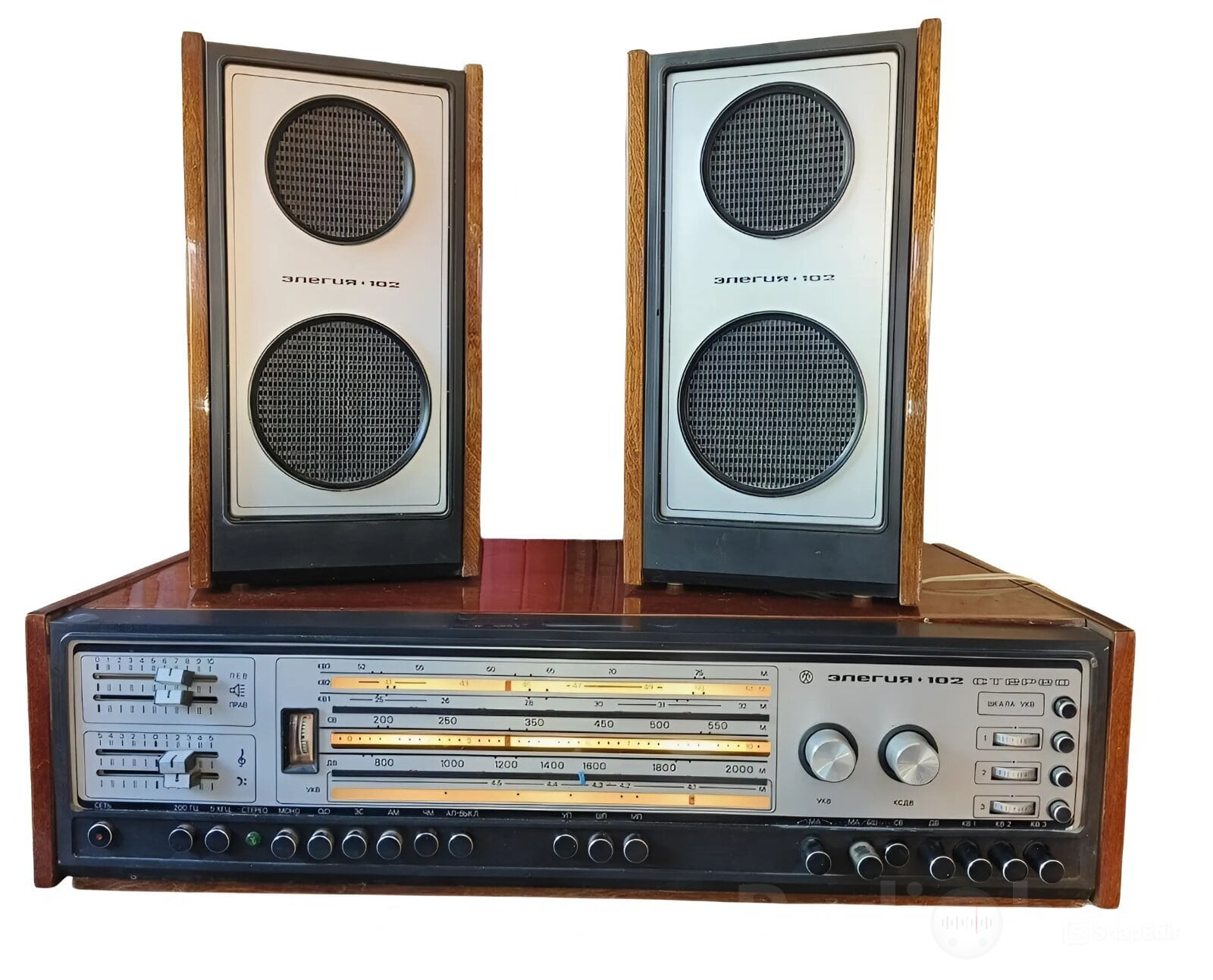

Стационарная транзисторная радиола 1 класса «Элегия-102-стерео» с 1978 года выпускалась Муромским заводом «РИП». Радиола предназначена для приема местных и дальних радиовещательных станций в диапазонах длинных, средних, коротких я ультракоротких волн, прослушивания стереопрограмм по системе с полярной модуляцией, а также для проигрывания монофонической и стереофонической грамзаписей с помощью электропроигрывателя, записи и воспроизведения с помощью внешнего магнитофона. Радиола имеет шесть диапазонов волн, поворотную магнитную антенну, внутренний УКВ—диполь. Поворотная магнитная антенна обеспечивает прием местных и мощных дальних радиостанций с малым уровнем помех в диапазонах длинных и средних волн.

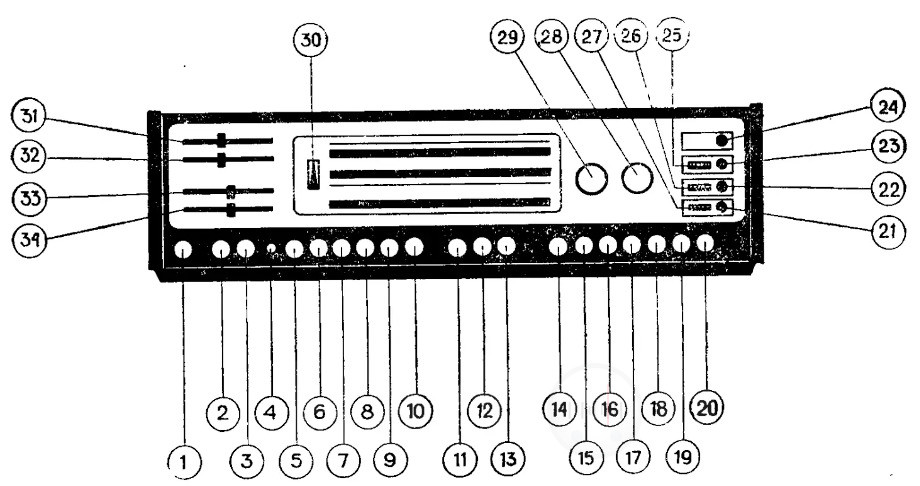

1—кнопка включения сет
2—кнопка включения активного фильтра низких частот
3—киопка включения активного фильтра высоких частот
4—световой индикатор стереоприема
5—кнопка включения режима моно
6—кнопка включения магнитофона на воспроизведение
7—кнопка включения воспроизведения грамзаписи
8—кнопка включения диапазонов AM
9—кнопка включения диапазонов ЧМ
10—кнопка выключения автоматической подстройки частоты
11—кнопка включения узкой полосы
12—кнопка включения широкой волосы
13—кнопка включения местного приема
14—ручка поворота магнитной антенны
15—кнопка включения магнитной антенны на AM и бесшумной настройки на ЧМ
16—кнопка включения диапазона средних волн
17—кнопка включения диапазона длинных волн
18—кнопка включения диапазона коротких волн 35—31 м
19—кнопка включения диапазона коротких волн 41— 49 м
20—кнопка включения диапазона коротких волн 50— 75 м
21, 22, 23—кнопки включения фиксированных частот диапазона УКВ
24—кнопка включения обзорного диапазона УКВ
25, 26, 27—ручки потенциометров настройки па фикон- рованные частоты диапазона УКВ
28—ручка настройки диапазонов коротких, средних и длинных волн
29—ручка настройки ультракоротких воля
30—индикатор настройки
31—ручка регулятора громкости левого канала
32—ручка регулятора громкости правого канала
33—ручка регулятора тембре высоких частот
34—ручка регулятора тембра низких частот

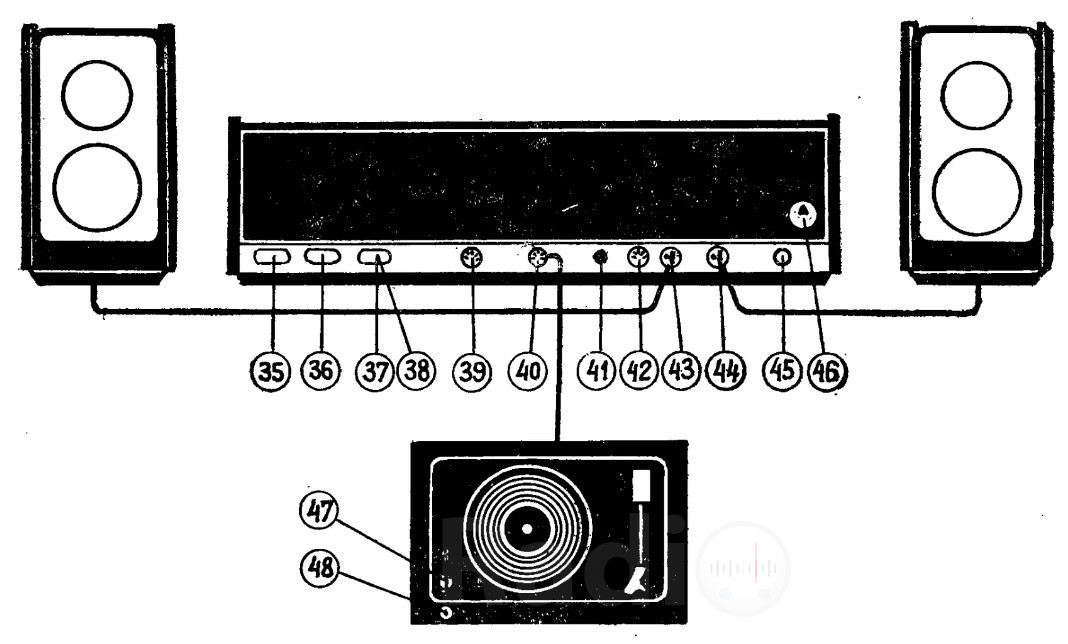

35—розетка подключения антенны диапазона УКВ при дальнем приеме
36—розетка подключения антенны диапазона УКВ при ближнем приеме
37, 38—розетка подключения антенны диапазонов AM и заземления радиолы
39—розетка подключения магнитофона
40—розетка подключения проигрывателя
41—кнопка включения стереотелефона
42—розетка подключения стереотелефона
43—розетка подключения акустической системы правого канала
44—розетка подключения акустической системы левого канала
45—держатель предохранителя
46—переключатель напряжения сети
47—переключатель скорости вращения диска
48—кнопка включения сети проигрывателя

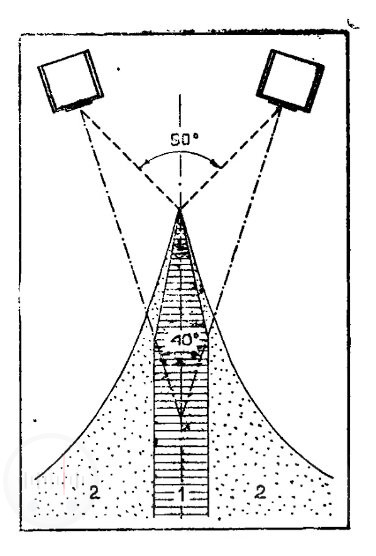

Зона 1—максимальный стереоэффект
Зона 2—хороший стереоэффект
