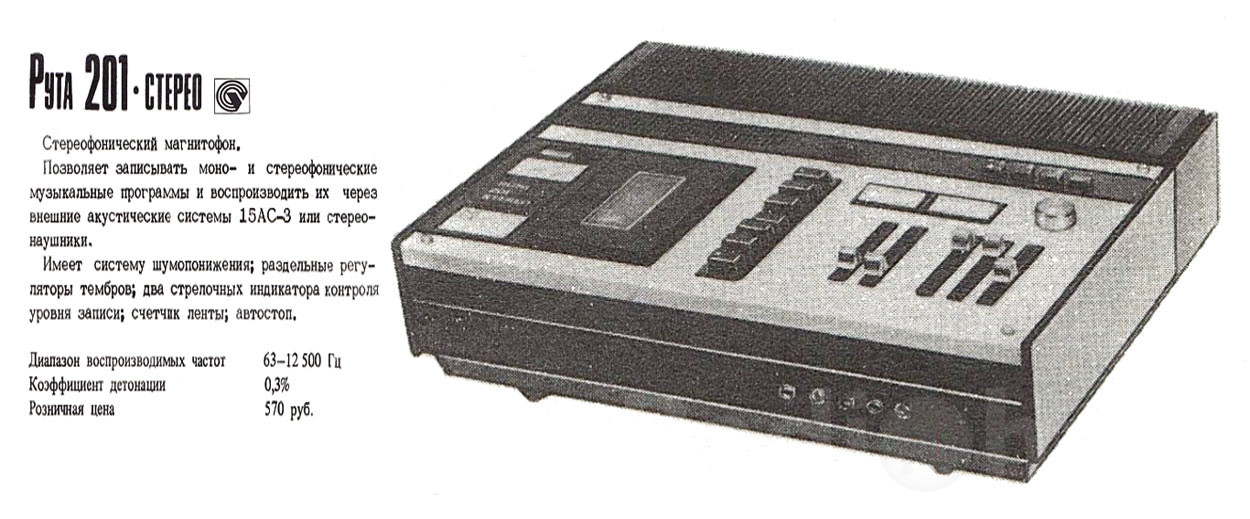

Кассетный магнитофон Рута 201 стерео пост ZaharK

🔌Технические характеристики кассетного магнитофона Рута 201:

Питание магнитофона осуществляется от сети 127 или 220 В с отклонением не более ±10% частотой 50 Гц.
Потребляемая мощность не более 80 Вт.
Кассета типа МК-60 с ферромагнитной лентой типа А4205-3 (или аналогичной).
Количество дорожек — 4.
Скорость движения ленты — 4,76 см/с.
Рабочий диапазон записываемых и воспроизводимых частот — 63...12 500 Гц.
Время записи и воспроизведения кассеты МК-60 — 2 мин.
Относительный уровень помех в канале воспроизведения не хуже -46 дБ.
Регулировка тембра по высоким частотам не менее ±10 дБ.
Регулировка тембра по низким частотам не менее +6/-10 дБ.
Уменьшение относительного уровня помех канала воспроизведения при включении устройства шумопонижения на частотах выше 4000 Гц не менее 3 дБ.
Напряжение линейного выхода - 250...500 мВ.
Номинальная выходная мощность каждого канала при воспроизведении через стереофонические телефоны — 0,001 Вт.
Номинальная выходная мощность одного канала — 6 Вт.
Коэффициент детонации — не более ±0,3%.
Габаритные размеры, мм, не более:

магнитофона — 453х349х125

акустической системы — 259х169х423

комплекта в упаковке — 685х400х226 и 549х449х224

Масса, кг, не более:

магнитофона — 12

акустической системы — 8

комплекта в упаковке — 35

📖История и описание кассетного магнитофона Рута 201:

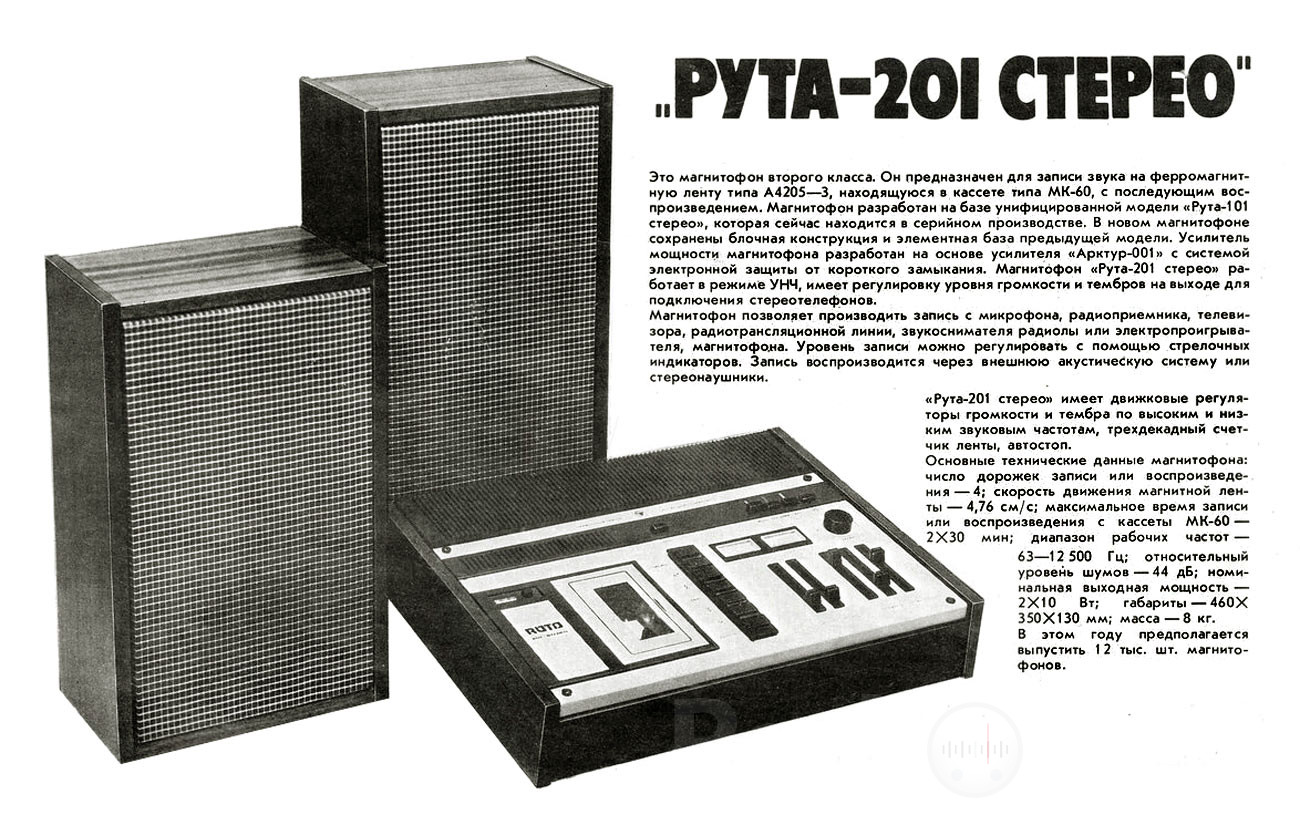

Стационарный кассетный стереофонический четырехдорожечный односкоростной магнитофон «Рута-201-стерео» с 1977 года выпускал Вильнюсский ПСЗ «Вильма». Является магнитофоном 2 класса по ГОСТ 20838-75 и предназначен для записи звука на ферромагнитную ленту типа А4205-3, размещенную в кассете типа МК-60, с последующим воспроизведением. С стереофонический четырехдорожечный односкоростной магнитофон «Рута-201 стерео» предназначен для записи музыкальных и речевых программ на магнитной ленте шириной 3,81 мм с микрофонов, звукоснимателя, радиоприемника, телевизора, радиотрансляционной линии и другого магнитофона н воспроизведения на внешние акустические системы и головные телефоны.

В магнитофоне Рута 201 стерео предусмотрены:

раздельная регулировка уровней записи по каждому каналу;

контроль уровня записи как при неподвижной, так и при движущейся ленте;

регулировка баланса уровней стереоканалов при воспроизведении;

световая индикация режимов «Моно», «Шумопонижение», «Усилитель»;

автоматический останов ленты при остановке приемного узла;

временный останов ленты при записи и воспроизведении;

раздельная регулировка тембров низших и высших частот;

трехдекадный механический индикатор расхода ленты.

Конструкция магнитофона Рута 201 стерео:

Магнитофон собран в металлическом каркасе, на котором крепятся верхняя лицевая панель, пластмассовая вентиляционная решетка, дно и задняя стенка, деревянные боковые и передняя стенки. Лентопротяжный механизм магнитофона собран на штампованном шасси. Лентопротяжный механизм состоит из следующих основных узлов: асинхронного однофазного электродвигателя; двух асинхронных электродвигателей подающего и приемного узлов; электромагнита для привода каретки с магнитными головками; кнопочной станции управления; индикатора расхода ленты; узла ведущего вала и устройства автоматического останова ленты с платой «Автостоп». Электрическая часть магнитофона выполнена на девяти платах: плата усилителя, две платы ограничителя шума, плата ГСП, плата стабилизатора в блоке питания, плата пульта управления и плата органов управления. На верхней лицевой поверхности расположены органы управления и индикации. На передней стенке магнитофона расположены розетки для подключения двух микрофонов, звукоснимателя, радиоприемника, телевизора и радиотрансляционной линии, стереотелефонов, двух акустических систем.

Магнитофон может выполнять функцию высококачественного усилителя мощности. Расположение и назначение органов управления магнитофона показано на рис. 1
