🔌Технические характеристики устройства намоточного УНРП 1:
- Привод - ручной
- Техническая скорость оборотов рукоятки об/с., не более 3,5
- Передаточное отношение от рукоятки на сменную ось:
a) при установке ручки на сменную ось 1:1
б) при установке ручки на центральную ось 1:3
- Количество разрядов счетчик витков (оборотов сменной оси) — 5
- Минимальный внутренний диаметр катушки (наматываемой), мм — 3
- Максимальный внутренний диаметр катушки (наматываемой), мм — 50
- Максимальный наружный диаметр катушки (наматываемой), мм — 120
- Масса, кг, не более 0,55
- Габаритные размеры, мм, не более : длина — 205 ширина — 170 высота - 195
📖История и описание устройства намоточного УНРП 1:
Устройство намоточное с ручным приводом «УНРП-1» для радиолюбителей выпускалось примерно с 1977 года Пензенским заводом «СЧЁТМАШ» Устройство УНРП-1 предназначено для намотки катушек индуктивности, трансформаторов и т. п., разных диаметров и разнообразной формы.
Министерство приборостроения, средств автоматизации и систем управления ПЕНЗЕНСКОЕ ПО «ЭЛЕКТРОМЕХАНИКА» Завод «Счетмаш», ул. Пролетарская, 3. Цена 7 руб. 00 коп.

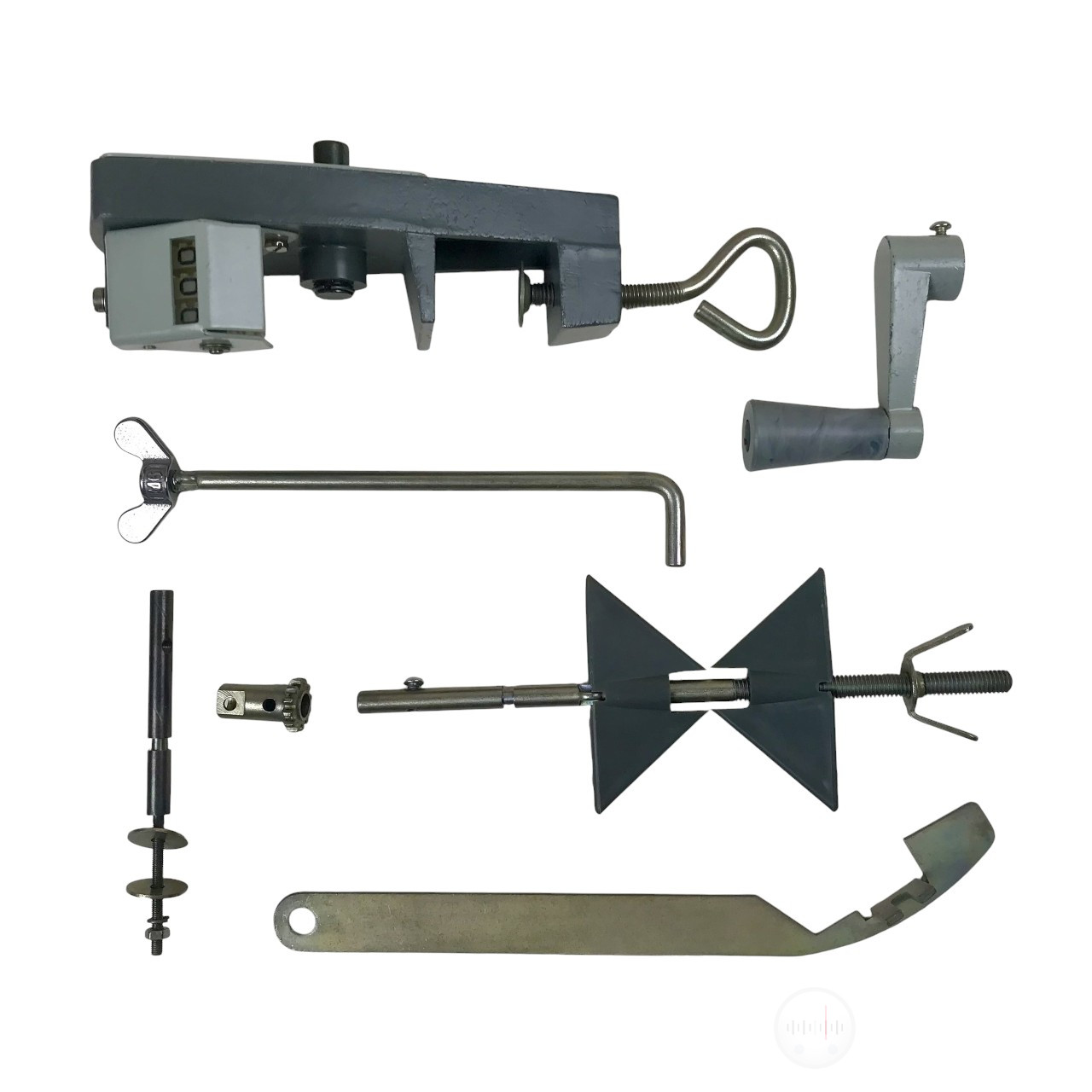

Устройство, сборка и порядок работы устройства намоточного УНРП-1:
Намоточное устройство устанавливается и собирается, как указано на рис. 1.
В зависимости от диаметра наматываемой катушки выбирается одна из сменных осей и крепится фиксирующим винтом (поз. 1, рис. 1).
Катушка закрепляется на сменной оси соответствующими фиксаторами и барашком (поз. 5, поз. 4, рис. 1).
Для ускоренной намотки (за один оборот рукоятки — три витка), ручку (поз. 3, рис. 1) установить, как показано на рис.
Для намотки за один оборот один виток, ручку установить на сменную ось.
Для получения нужного количества витков на наматываемой катушке необходимо снять показания счетчика, прибавить к нему число нужных вам витков, полученное число является контрольным.
Начинайте намотку провода до получения в счетчике контрольного числа. На катушке получите необходимое число витков.
