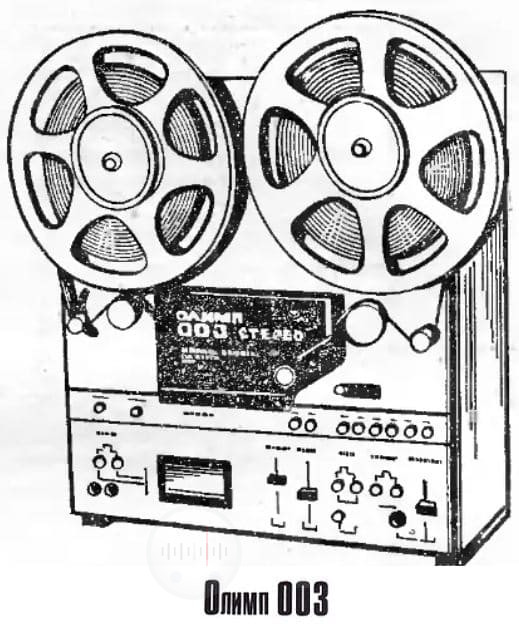

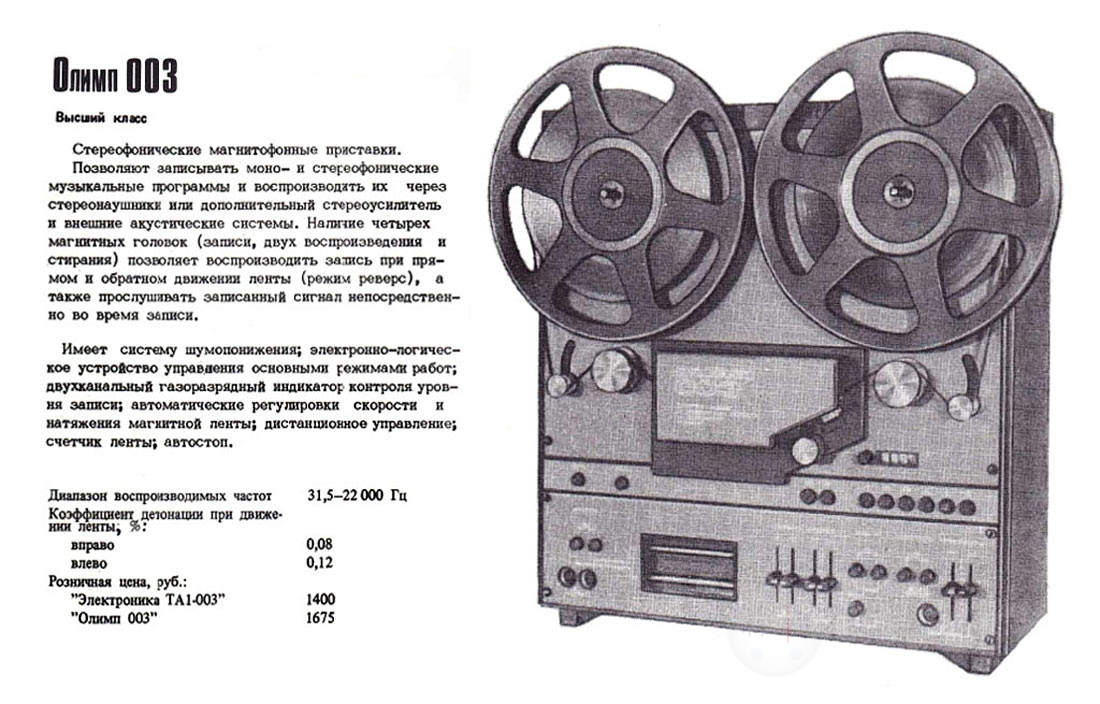

Катушечный магнитофон приставка Олимп 003

🔌Технические характеристики катушечного магнитофона Олимп 003:

• Напряжение питания от сети переменного тока 220 В
• Предельное отклонение напряжения питания, %, не более ±10
• Частота, Гц 50
• Мощность, потребляемая магнитофоном, Вт, не более 130
• Количество дорожек записи — 4
• Количество электродвигателей — 3 шт
• Количество магнитных головок — 4 шт
• Скорость движения ленты, см/с… 19,05 и 9,53
• Рабочий диапазон записываемых и воспроизводимых частот при движении ленты вправо на скорости:

19,05 см/с, 31,5...22000 Гц

9,53 см/с,  31,5...16000 Гц

• Рабочий диапазон воспроизводимых частот при движении ленты влево на скорости 19,05 см/с, Гц  31,5...20000
• Относительный уровень шумов и помех в канале записи — воспроизведения, дБ, не хуже минус 60
• Снижение относительного уровня шумов при включенном устройстве шумопонижения, дБ, не менее 7
• Коэффициент детонации при движении ленты вправо на скорости:

19,05 см/с, не более ±0,1 %

9,53 см/с, не более ±0,2 %

• Коэффициент детонации при движении ленты влево на скорости 19,05 см/с, не более ±0,17 %
• Коэффициент гармонических искажении при скорости 19,05 см/с, не более 1,5 %
• Длительность перемотки катушки № 18,  не более 130 с
• Габариты магнитофона 495х458х220 мм
• Масса магнитофона не более 27 кг

Длительность записи пли воспроизведения указаны в ниже приведенной таблице.

📖История и описание катушечного магнитофона Олимп 003:

Катушечный магнитофон-приставка «Олимп-003-стерео» с 1984 года выпускало Кировское электромашиностроительное ПО имени И.И.Лепсе. Магнитофон соответствует требованиям ГОСТ 24863—81 и технических условий ОСА2.940.001 ТУ. Данный магнитофон является бытовым стационарным двухскоростным реверсивным трехмоторным четырехдорожечным стереофоническим аппаратом. Он предназначен для высококачественной записи музыкальных и речевых программ на ферромагнитную ленту типа А4409-6Б и воспроизведения записи через головные телефоны или усилитель с акустическими системами.

Магнитофон позволяет производить стерео и моно запись с микрофона, радиоприемника, телевизора, радиолы, трансляционной сети, электропроигрывателя, другого магнитофона. На магнитофоне можно микшировать сигнал, поступающий с входа «микрофон», с сигналом, поступающим с любого другого входа.

Уровень записи или воспроизведения программы контролируется но светящемуся газоразрядному индикатору.

Магнитофон позволяет осуществлять контроль качества записи прослушиванием фонограммы непосредственно во время записи.
Предусмотрена раздельная регулировка уровней записи и громкости (на головных телефонах) для каждого канала.

Магнитофон обеспечивает воспроизведение фонограммы при движении ленты вправо и влево, запись и воспроизведение с применением системы шумопонижения.

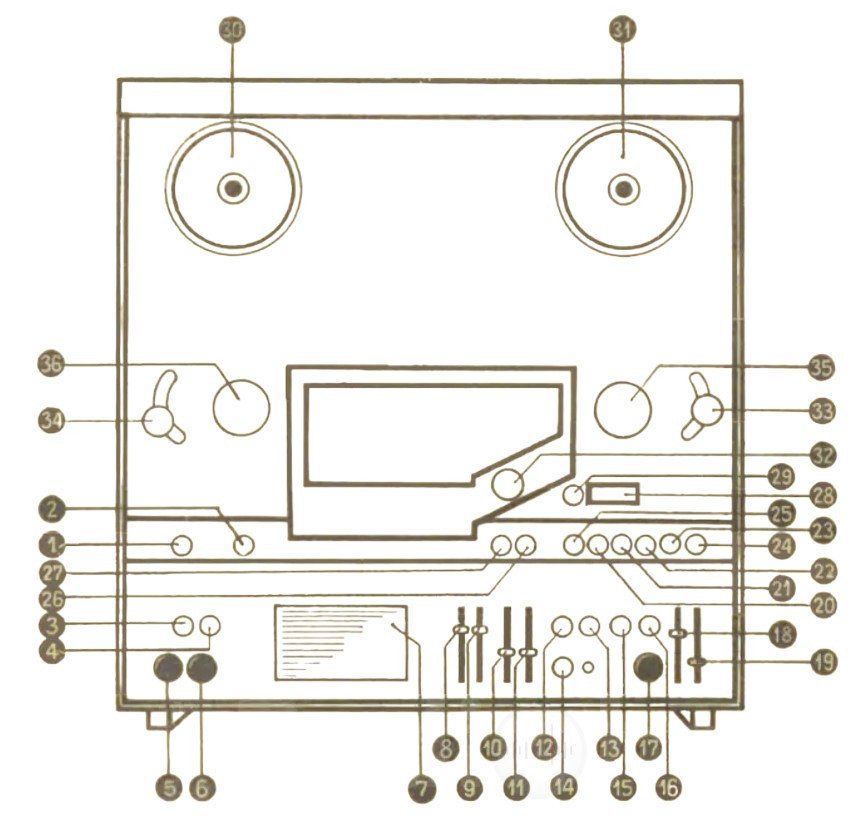

Переключение кнопок 20—27 (см. рис. 1) может производиться в любой последовательности.  Режим работы «откат» позволяет осуществлять возврат к предыдущей программе независимо от направления воспроизведения. При окончании и обрыве ленты происходит автоматическое выключение лентопротяжного механизма. В магнитофоне с помощью систем автоматического регулирования обеспечивается высокая стабильность скорости ленты пре рабочем ходе и стабильность се натяжения в режимах записи и воспроизведения.

Индикация расхода ленты осуществляется четырехразрядным счетчиком при скорости 19,05 см/с, выдающим информацию в минутах и секундах.

Пульт дистанционного управления позволяет управлять магнитофоном и прослушивать программы через головные телефоны (с раздельной регулировкой громкости по каждому каналу) на расстоянии до 8 м от него.

Описание принципиальной схемы катушечного магнитофона «Олимп-003»:

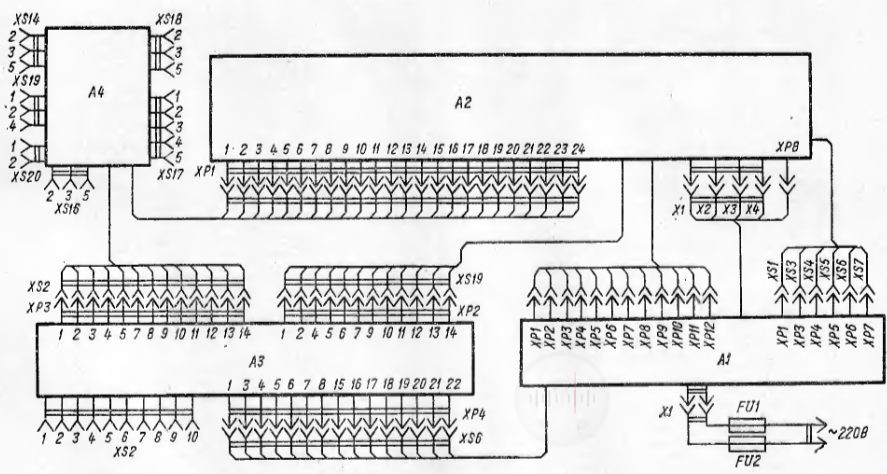

Электрическая схема и конструкция магнитофона-приставки состоят из блоков маломощной электроники, блока управления, механизма транспортирования магнитной ленты и блока питания (рис. 118).

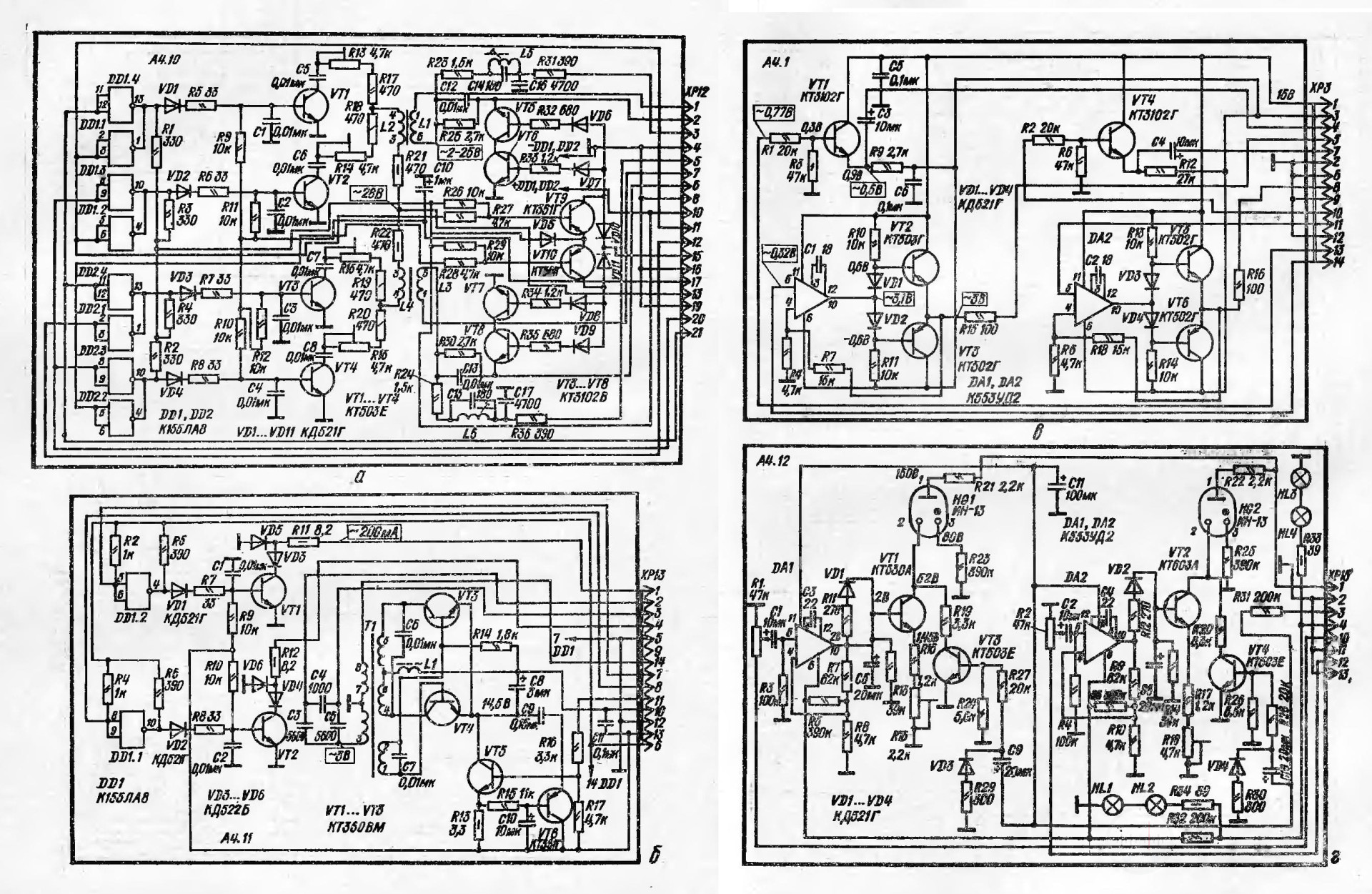

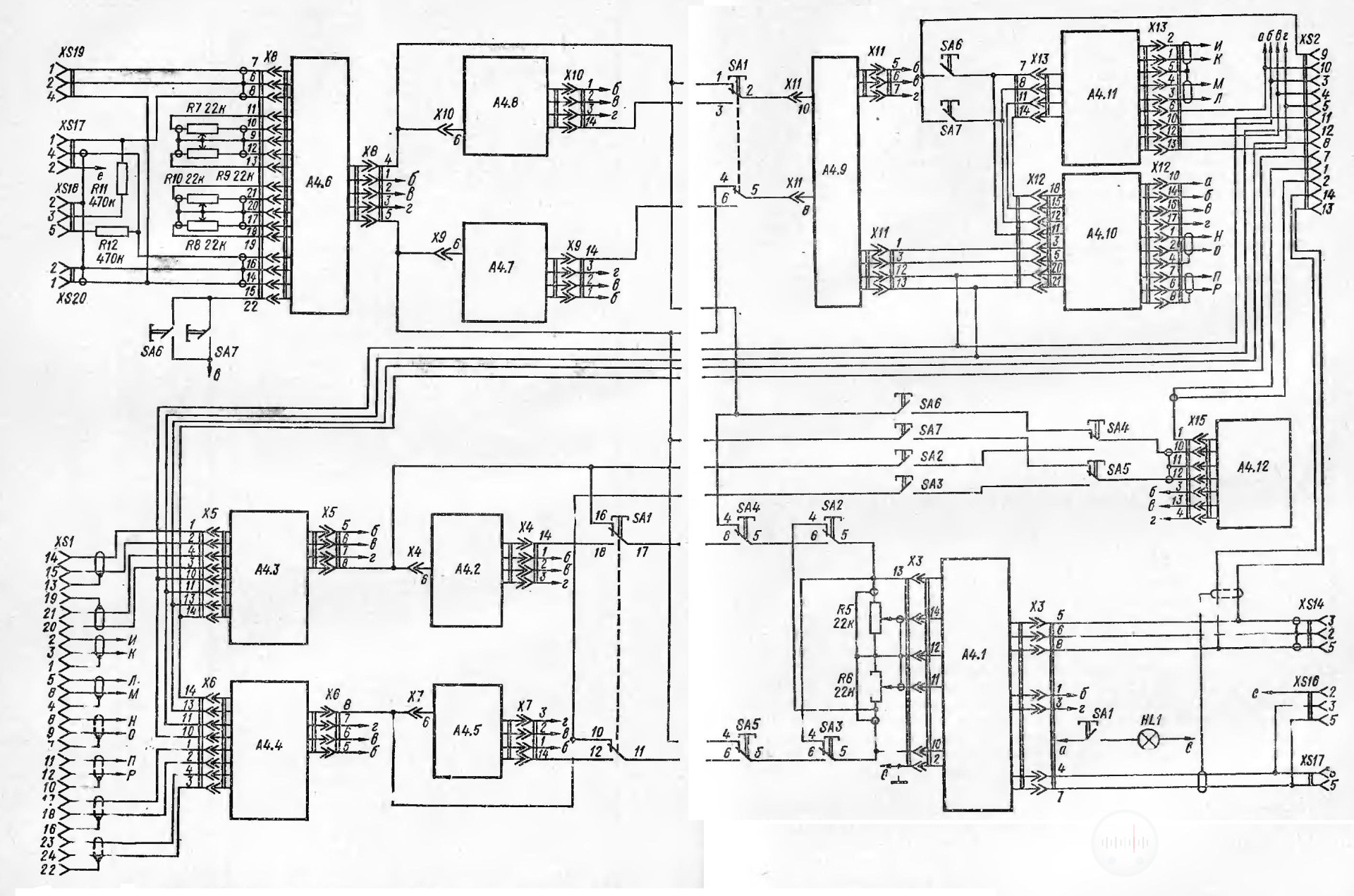

Электрическая схема (рис. 119) и конструкция блока маломощной электроники состоят из следующих блоков (рис. 120): выходного усилителя (А4.1), системы шумопонижения (А4.2, А4.5), усилителя воспроизведения (А4.3, А4.4), предварительного усилителя записи (А4.6), системы шумопонижения записи (А4.7, А4.8), оконечного усилителя записи (4.9), коммутатора каналов записи (А4.10), генератора стирания и подмагничивания (A4.11), усилителя индикатора (А4.12).

Предварительный усилитель записи (А4.6) состоит из микрофонного и универсального усилителей, микшера, коммутатора и выходного усилителя. Микрофонный усилитель выполнен на микросхеме DA1. Усилитель охвачен глубокими отрицательными обратными связями (R13C9, R5C5). Уровень записи регулируется резистором R7 (рис. 120). Универсальный усилитель выполнен на микросхеме DA2, микшер (пассивный мостовой смеситель сигналов разных входов одного канала) на резисторах R23, R24, R27, R28. Коммутатор сигналов разных каналов собран на полевых транзисторах, которые открываются в режиме «моно» нулевым потенциалом (контакт 22, разъем ХР8). Выходной усилитель выполнен на микросхеме DA5 и охвачен отрицательной обратной связью по постоянному току (R35—С26).

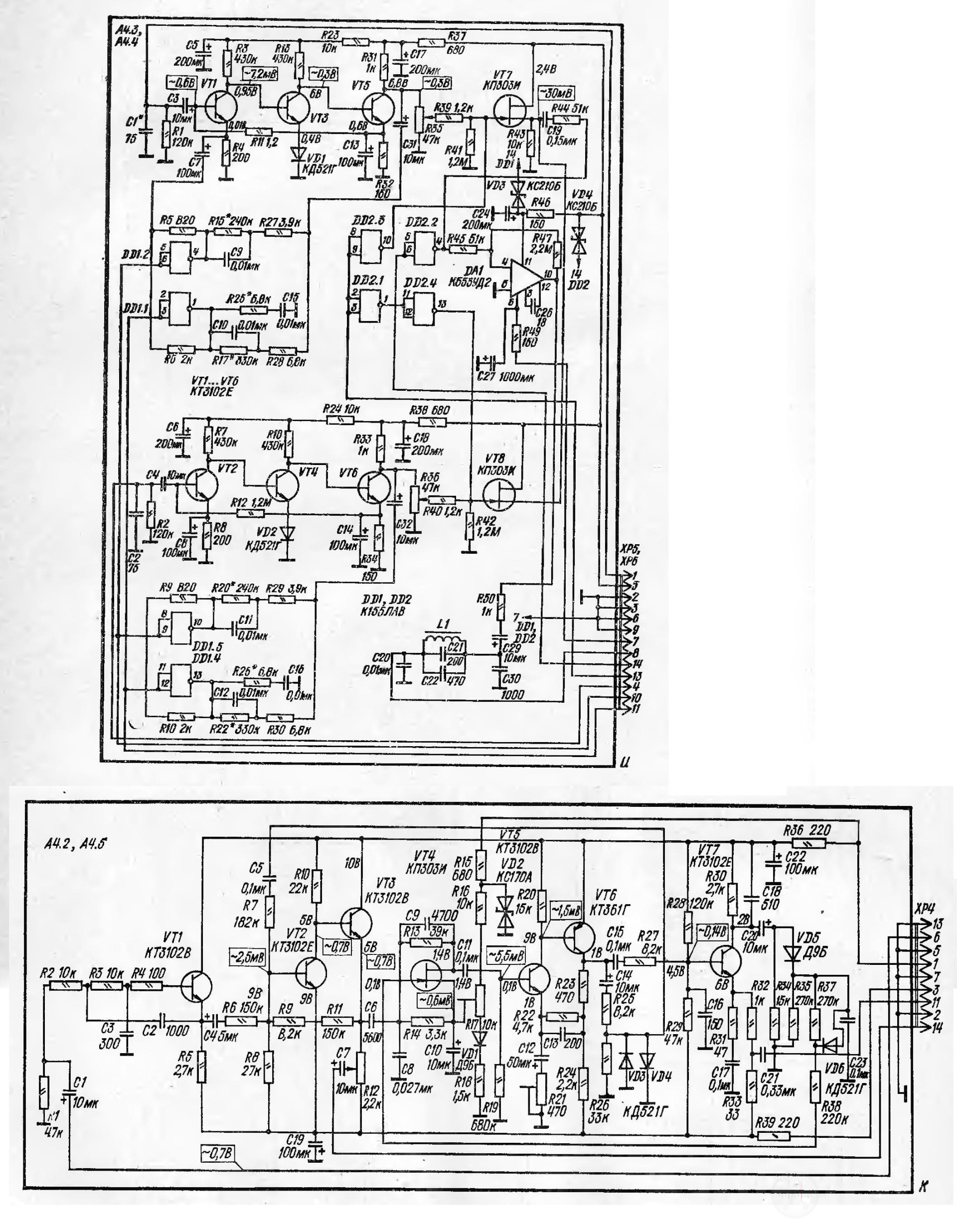

Система шумопонижения записи (А4.7, А4.8) состоит из активного фильтра, суммирующего и линейного усилителей, управляемого делителя напряжения и усилителя с детектором. Активный Фильтр выполнен на транзисторе VT1 по схеме эмиттерного повторителя. На вход включен RС-ФНЧ. Суммирующий усилитель собран на транзисторе VT2 по схеме с общим эмиттером. Резистор R11 — регулятор выходного уровня. Линейный усилитель выполнен на транзисторе VT5 по схеме эмиттерного повторителя, управляемый делитель напряжения — на полевом транзисторе VT3, ФВЧ (R12—R13, С7… С10) и параметрическом стабилизаторе (R16...R19, VD1, VD2). Усилитель высокочастотных составляющих сигнала выполнен на транзисторах VT5, VT6 по схеме с непосредственной связью. Усилитель напряжения с детектором выполнен на транзисторе VT7 и диодах VD5, VD6.

Оконечный усилитель записи (А4.9) собран на микросхеме DA1. Коррекция ЧХ при скорости 9,53 см/с осуществляется цепочкой R3C5R9R13C7R26C16R27C20R34R35, а при скорости 19,05 см/с — цепочкой R5C4R8R12R20C11R21R32. Ключи DD1.1...DD1.4 управляют цепями коррекции.

Коммутатор каналов записи (А4.10) предназначен для формирования токов записи и подмагничивания. Формирователь токов записи левого канала выполнен на элементах R31C16, L5C14, R23R25C12, VT5, VT6. Электронный ключ (VT5, VT6) открывается при подаче нулевого потенциала на контакт 11 разъема ХР12. При этом сигнал подается на обмотку L1, а напряжение питания — на генератор. Формирователь токов подмагничивания для скорости 19,05 см/с выполнен на элементах R21L2R17R13C5 VT1, а для скорости 9,53 см/с — R21L1R18R14C6VT2. Электронный ключ (VT5) открывается при нулевом потенциале на контактах 11, 20 разъема ХР12 и «логической 1» на выходе элементов DD1.1...DD1.4. При открытии транзистора VT1 начинает протекать ток подмагничивания по обмотке L2. Ток подмагничивания смешивается с током записи в обмотке L1. Ключ закрывается при отсутствии нулевого потенциала на одном из контактов 11, 20, 21 разъема ХР12.

Генератор стирания и подмагничивания (A4.11) выполнен по двухтактной схеме на транзисторах VT3, VT4. С помощью электронного ключа (VT5, VT6) осуществляется плавное включение напряжения питания генератора. Формирователь тока стирания выполнен на элементах T1C3R11VT1VD3VD5. Электронный ключ (VT1, VD3, VD5) открывается нулевым потенциалом с контакта 7 разъема ХР13 и при «логической 1» на выходе 4 элемента DD1.2. При этом ток стирания поступает на стирающую головку, ключ закрывается при отсутствии нулевого потенциала на контакте 7. Формирователи тока стирания могут дополнительно коммутироваться подачей нулевого уровня на контакт 9 разъема ХР13. Формирователем тока подмагничивания служит первичная обмотка трансформатора Т1.

Усилитель индикатора (А4.12) выполнен на микросхеме DA1 и транзисторах VT1, VT3. Усилитель охвачен отрицательной обратной связью (СЗ, R5R7). Регулировка уровня сигнала на входе осуществляется резистором R1. Детектор выполнен на диоде VD1, УПТ на транзисторе VT3. Усилитель воспроизведения (А4.3, А4.4) состоит из предварительных усилителей сигналов универсальных головок, коммутатора и выходного усилителя. Предварительный усилитель выполнен на транзисторах VT1, VT3, VT5, включенных по схеме с непосредственной связью. Воспроизводящая головка совместно с цепочкой C1R1 образует резонансный контур (около 20 кГц). Коррекция ЧХ при скорости 9,53 см/с осуществляется цепочкой R6R25C15R17C10R28, а при скорости 19,05 см/с — R5R15C9R27. Ключи (DD1.1, DD1.2) предназначены для коммутации цепей коррекции. Коммутатор выполнен на полевых транзисторах VT7, VT8. С помощью ключей (DD2.1, DD2.3, DD2.4) происходит коммутация предварительного усилителя на вход выходного усилителя. При появлении нулевого потенциала на кон- такте 13 разъема ХР5 транзистор VT8 закрывается, а транзистор VT7 открывается, коммутируя цепи коррекции. При появлении «логической 1» на контакте 13 разъема ХР5 состояние транзисторов меняется на противоположное. Выходной усилитель выполнен на микросхеме DA1. Усилитель охвачен отрицательной обратной связью (С26, R47). На выходе усилителя включен фильтр-пробка (С30L1, С20…С22), настроенный на 100 кГц. С помощью электронного ключа (DD2.2) осуществляется коммутация выходного усилителя.

Устройство шумопонижения канала воспроизведения (А4.2, А4.5) выполнено аналогично системе шумопонижения записи. Отличие состоит в том, что суммирующий линейный усилитель выполнен по двухкаскадной схеме с непосредственной связью на транзисторах VT2, VT3.
Выходной усилитель (А4.1) состоит из линейного усилителя и усилителя стереотелефонов. Линейный усилитель (VT1) собран по схеме эмиттерного повторителя. Усилитель стереотелефонов состоит из предварительного усилителя и усилителя мощности. Предварительный усилитель выполнен на микросхеме DA1, а усилитель мощности по двухтактной схеме на транзисторах VT2, VT3. Весь усилитель охвачен отрицательной обратной связью (R7). Электрическая схема (рис. 121) и конструкция механизма транспортирования магнитной ленты состоят из следующих блоков (рис. 122): устройства управления ведущим двигателем (А2.1), устройства натяжения магнитной ленты (А2.2), устройства регулировки натяжения ленты и датчика движения (А2.3), блока головок (А2.4), датчика окончания и обрыва ленты (А2.5).

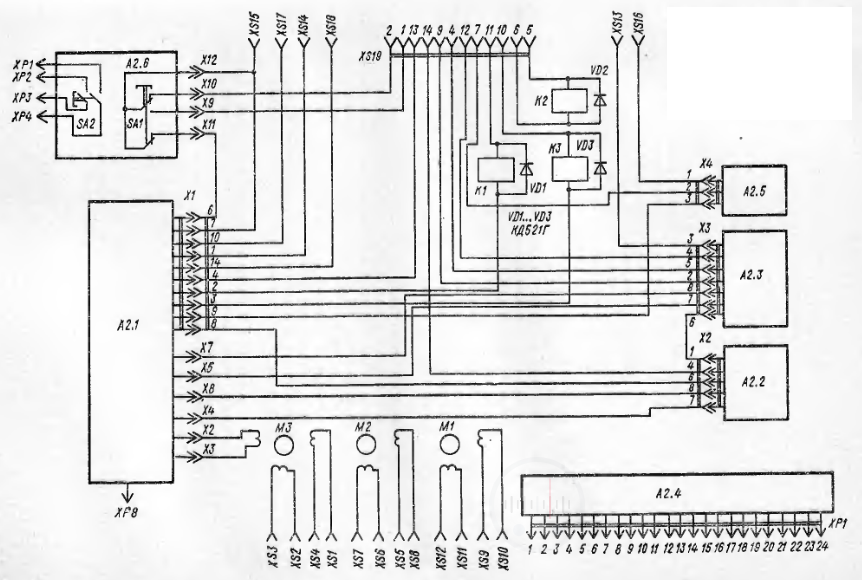

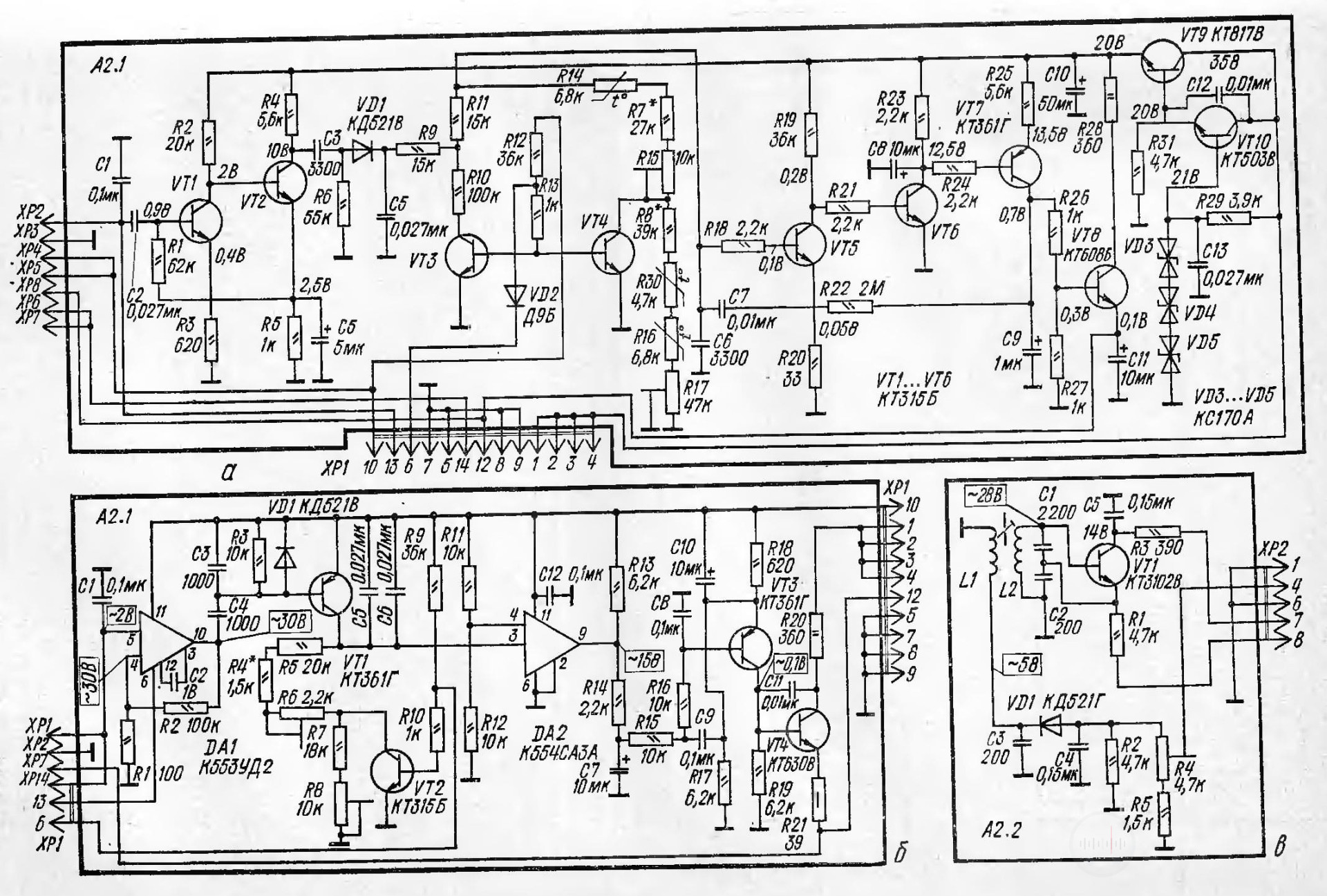

Устройство управления ведущим двигателем (А2.1) состоит из преобразователя, электронного ключа, УПТ и стабилизатора напряжения. Преобразователь состоит из усилителя-ограничителя, детектора и делителя. Усилитель-ограничитель выполнен на транзисторах VT1, VT2 с непосредственной связью. Детектор выполнен на диоде VD1. Импульсы, поступающие на вход усилителя, преобразуются в постоянное напряжение на интегрирующем конденсаторе С5. Делитель выполнен на резисторах R9...R11, R14R7R15, R8R3OR16R17 и коммутируется электронным ключом (VT3, VT4). Управляется электронный ключ элементами R12R13VD2. Электронный ключ открывается при отсутствии нулевого потенциала на контакте 6 разъема ХР1 и закорачивает нижнюю часть делителя. При этом скорость механизма транспортирования магнитной ленты 19,05 см/с. При закрытом ключе (на контакте 6 нулевой потенциал) скорость механизма транспортирования магнитной ленты 9,53 см/с. УПТ выполнен на транзисторах VT5...VT8 по схеме с непосредственной связью. Первые каскады (VT5...VT7) собраны по схеме с общим эмиттером, последний (VT8) — эмиттерный повторитель. Параметрический стабилизатор напряжения выполнен на транзисторах VT9, VT10 и стабилитронах VD3...VD5.

В последних моделях магнитофонов-приставок «Олимп-003-стерео» применяется модифицированная схема управления ведущим двигателем (рис. 121, б).

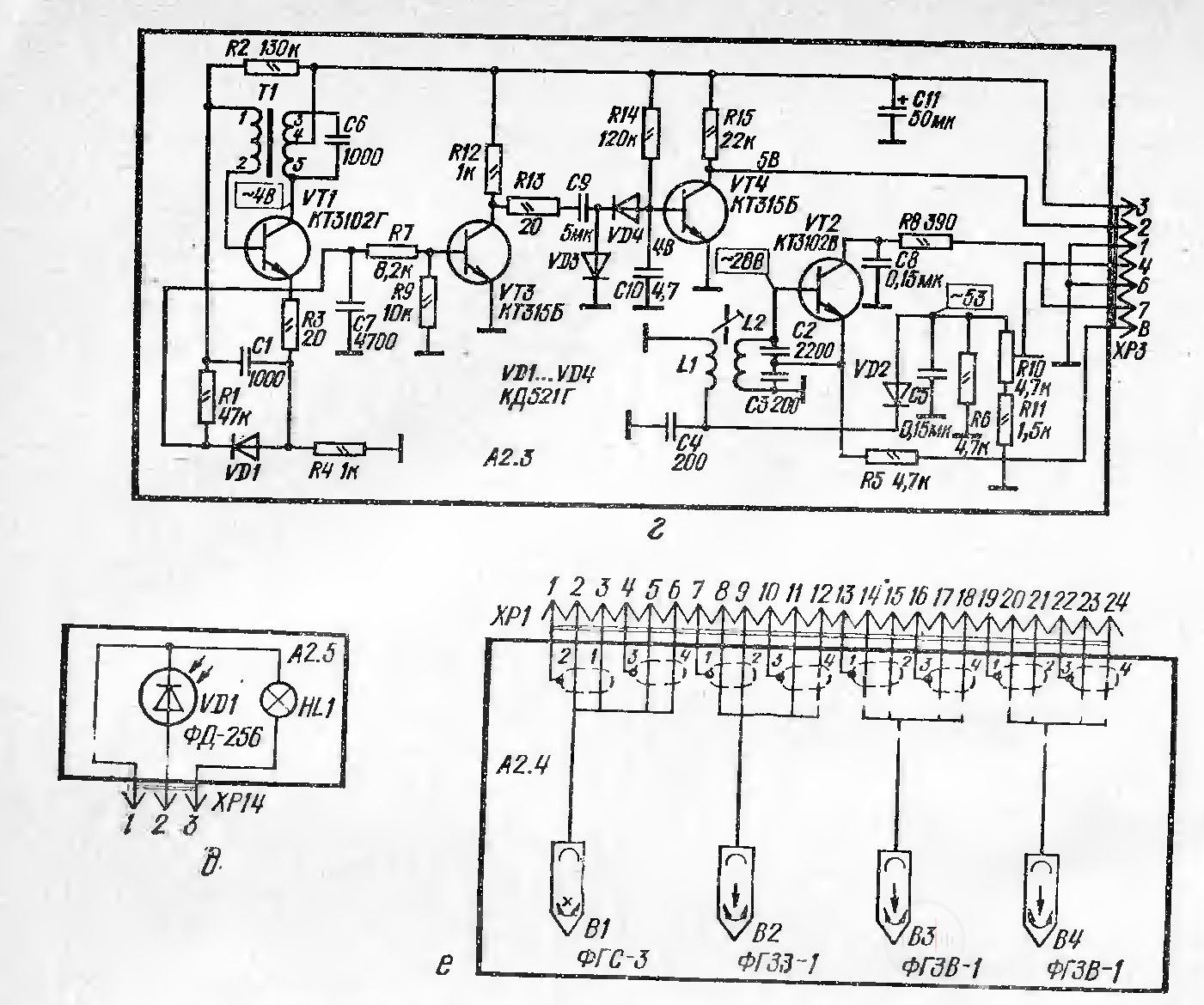

Устройство регулировки натяжения левого узла ленты (А2.2) состоит из генератора, индуктивного датчика, детектора и интегратора. Генератор выполнен по схеме емкостной трехточки на транзисторе VT1. Коэффициент трансформации индуктивного датчика натяжения (на элементах L1, L2) изменяется в зависимости от положения металлической заслонки, установленной на рычаге датчика натяжения. Детектор выполнен на диоде VD1, интегратор — на элементах R2R4R5C4.

Датчик окончания и обрыва ленты (А2.5) выполнен на фотодиоде VD1 и лампе накаливания HL1.

Устройство регулировки натяжения ленты и датчик движения правого узла (А2.3) состоят из устройства регулировки и датчика. Устройство регулировки по своей схеме аналогично устройству регулировки натяжения ленты левого узла (А2.2). Датчик движения состоит из генератора, детектора и электронного ключа. Генератор выполнен по схеме индуктивной трехточки на транзисторе VT1. Коэффициент обратной связи меняется в зависимости от положения секторного диска, установленного на большом обводном диске. Эго приводит к периодическому возбуждению и срыву колебаний. Детектор выполнен на диоде VD1, электронный ключ — на транзисторах VT3, VT4 и диодах VD3, VD4.

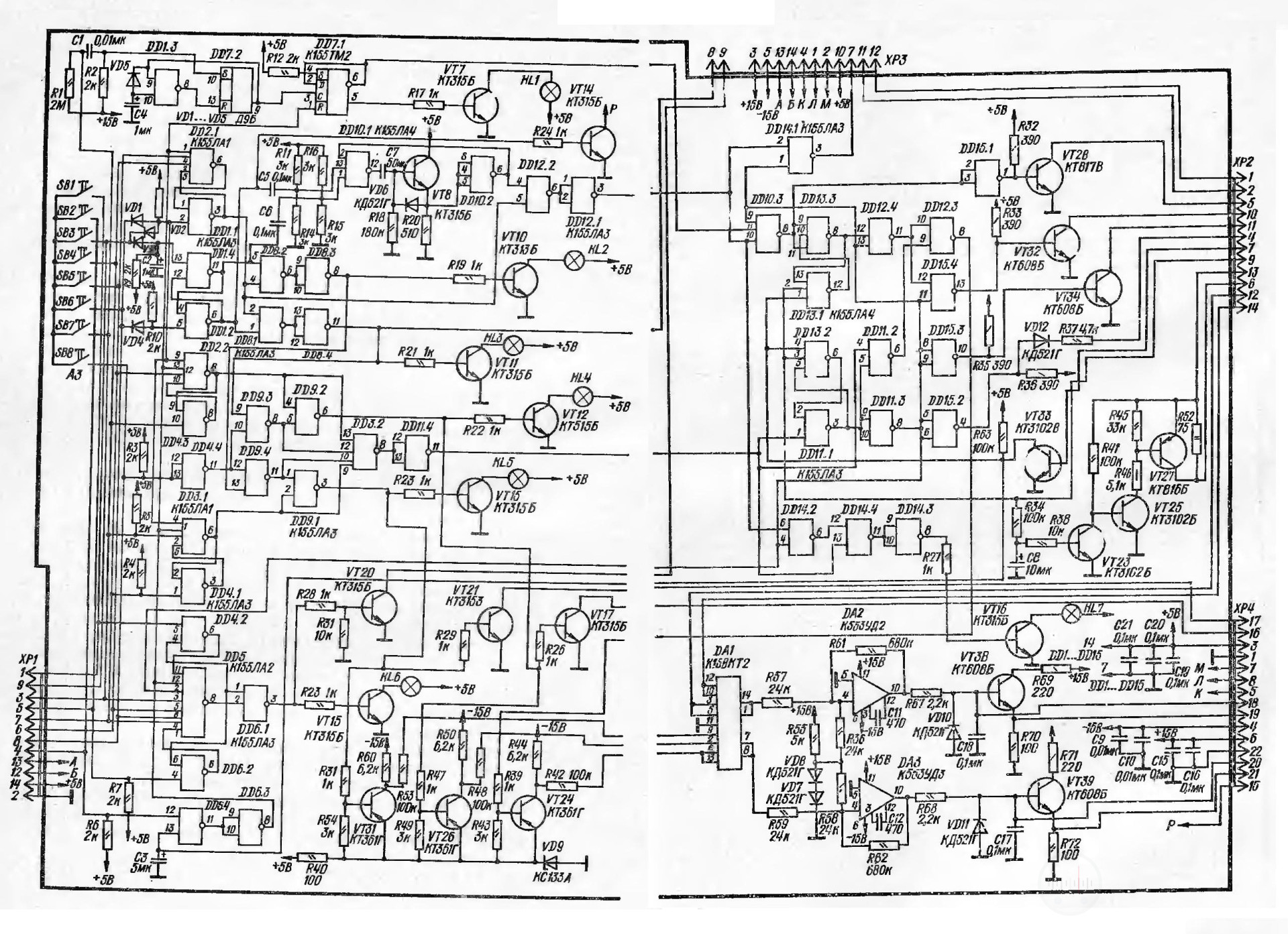

Блок управления (рис. 123) предназначен для управления режимами работы механизма транспортирования магнитной ленты. В режим «остановка» магнитофон переходит при включении в сеть, нажатии кнопки SB2, окончании или обрыве магнитной ленты. При включении магнитофона в сеть происходит установка всех RS-триггеров в исходное состояние. Триггер на элементах DD1.2, DD1.4 устанавливается в положение, соответствующее режиму «Воспроизведение вперед». Это индицируется свечением лампочки HL7. С контактов 18, 19 разъема ХР4 подается небольшой отрицательный потенциал, который закрывает транзисторы VT38, VT39. Эти транзисторы управляют боковыми двигателями M1 и М2. Запирающий потенциал подается на базы транзисторов VT28, VT32, VT34, управляющих электромагнитами прижима, отвода ленты, тормоза боковых двигателей, а также на базы транзисторов VT17, VT21, управляющих подачей напряжения питания боковых двигателей в режимах перемотки. На контакт 7 разъема ХРЗ подается уровень «логической 1», который блокирует усилитель воспроизведения (А4.3, А4.4). Транзисторы VT24, VT26, VT31 управляют каналами переключения микросхемы DA1 в режимах рабочего хода, перемотки вправо и влево. На базы этих транзисторов подается уровень «логического 0» и открывает их. Каналы переключателя закрываются положительным напряжением 3 В, и датчики натяжения не управляют боковыми двигателями. С датчика движения на базу транзистора VT23 подается уровень «логического 0». Транзисторы VT23 и VT25 закрываются, а транзистор VT27 открывается. Транзистор VT14, управляющий реле переключения направлением движения ведущего двигателя, закрывается уровнем «логического 0». На базу транзистора VT33 подается открывающий потенциал при отсутствии магнитной ленты в механизме транспортирования, а при наличии магнитной ленты — закрывающий потенциал.

В режим «Воспроизведение вперед» магнитофон переходит при нажатии кнопки SAЗ. При этом начинает светиться лампа HL2. Транзистор VT24 закрывается. Потенциал, поступающий с коллектора транзистора VT24, открывает каналы переключателя SA1. Датчики натяжения ленты управляют боковыми двигателями M1 и М2. Сигнал, поступающий на базу транзистора VT32, включает электромагнит тормозов и освобождает боковые двигатели M1 и М2. На базу транзистора VT28 подается открывающий сигнал. Включается электромагнит прижима ленты. На контакт 7 разъема ХРЗ подается уровень «логического 0», который разблокирует усилитель воспроизведения.

Для устранения провисания магнитной ленты в режимах движения и при переходе из одного режима работы в другой напряжение с боковых двигателей снимается с задержкой. Эта задержка осуществляется с помощью RS-триггера (DD13.1, DD13.3), который при включении режимов «остановка», «перерыв записи» «запоминает» предыдущее состояние до прихода уровня «логического 0» на вход элемента DD13.1 с датчика движения.

В режим «воспроизведение назад» магнитофон переходит при нажатии кнопки SA6. Об этом сигнализирует лампа HL3. Уровень «логической 1» подается на контакт 8 разъема ХРЗ. Включается реверсная головка воспроизведения. Открывается транзистор VT14, и включается реле реверса, изменяя направление вращения вала ведущего двигателя.

Для постепенного увеличения скорости ведущего двигателя при включении реле реверса или при переходе из одного режима работы в другой введена задержка, которая выполнена на микросхемах DD10.1, DD10.2 и транзисторе VT8 по схеме ждущего мультивибратора. Время задержки 3...6 с. В режимы перемотки магнитофон переходит при нажатии кнопок SA4, SA5, о чем сигнализируют лампы HL4, HL5.

При включении режима «перемотка назад» уровень «логической 1» с микросхемы DD9.2 поступает на базу транзистора VT17, включается оптрон и открывается тиристор. Повышенное напряжение подается на двигатель М2.

Сигнал, поступающий с коллектора транзистора VT26, открывает соответствующий канал переключателя DA1. Включается датчик натяжения ленты и управляет боковым двигателем M1.

Уровень «логического 0», поступающий с выхода микросхемы DD11.4, устанавливает на выходе RS-триггера (DD13.2, DD11.1) уровень «логической 1». Сигнал открывает транзистор VT32 и включает электромагнит тормоза боковых двигателей, а также открывает транзистор VT34, который включает электромагнит отвода ленты.

При переходе из режимов перемотки в режимы воспроизведения и «остановки» RS-триггер (DD13.2, DD11.1) сохраняет свое состояние до прихода «логического 0». Этим самым создается задержка по времени. На время задержки на выходе микросхемы DD11.2 устанавливается «логический 0», а иа выходе микросхемы DD12.3 — «логическая 1». Это приводит к закрыванию транзистора VT24 и открыванию соответствующих каналов переключателя DA1. Датчики натяжения ленты управляют боковыми двигателями Ml и М2, происходит выравнивание моментов двигателей и остановка ленты. В режим «запись» магнитофон переходит при нажатии кнопок SAI, SA3. Об этом сигнализирует лампа HL6. Сигнал, поступающий с коллектора транзистора VT, включает блоки А4.10 и A4.11.

Система управления боковыми двигателями состоит из микросхем DA1...DA3, ключей VT24, VT26, VT31 и согласующих эмиттерных повторителей (VT38, VT39). Микросхемой DA1 коммутируются сигналы с датчиков натяжения в различных режимах работы. Управляют процессом коммутации транзисторные ключи VT24, VT26, VT31. Эти ключи управляются сиг- налами, поступающими с логической схемы устройства электронного управ- ления. Сигналы с датчиков натяжения через коммутатор (DА1) поступают на входы операционных усилителей DA2, DA3. С выходов усилителей сиг- налы управления поступают на эмиттерные повторители (VT38, VT39). Запирающие напряжения на базах транзисторов VT38, VT39 создаются с помощью диодов VD10, VD11.

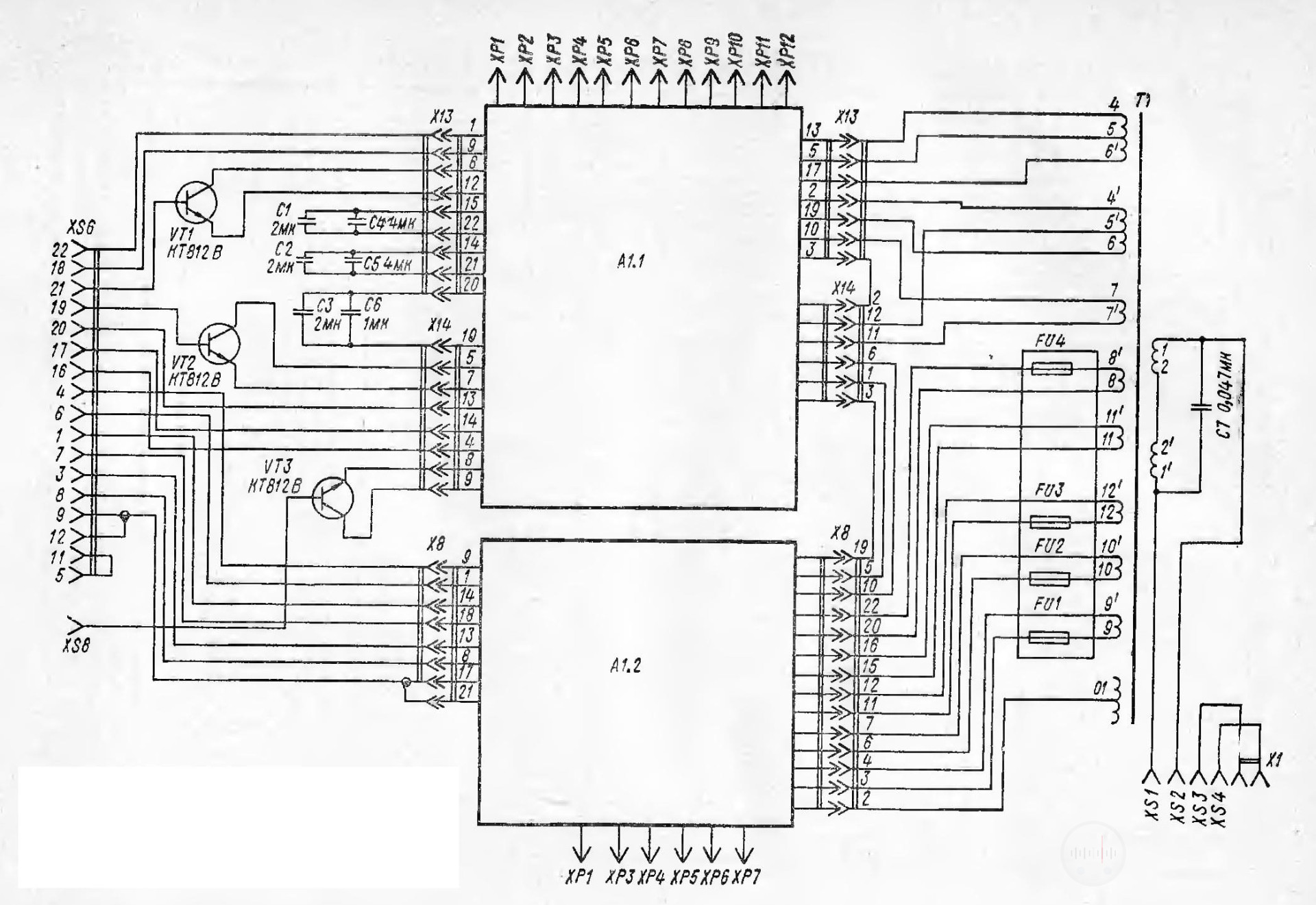

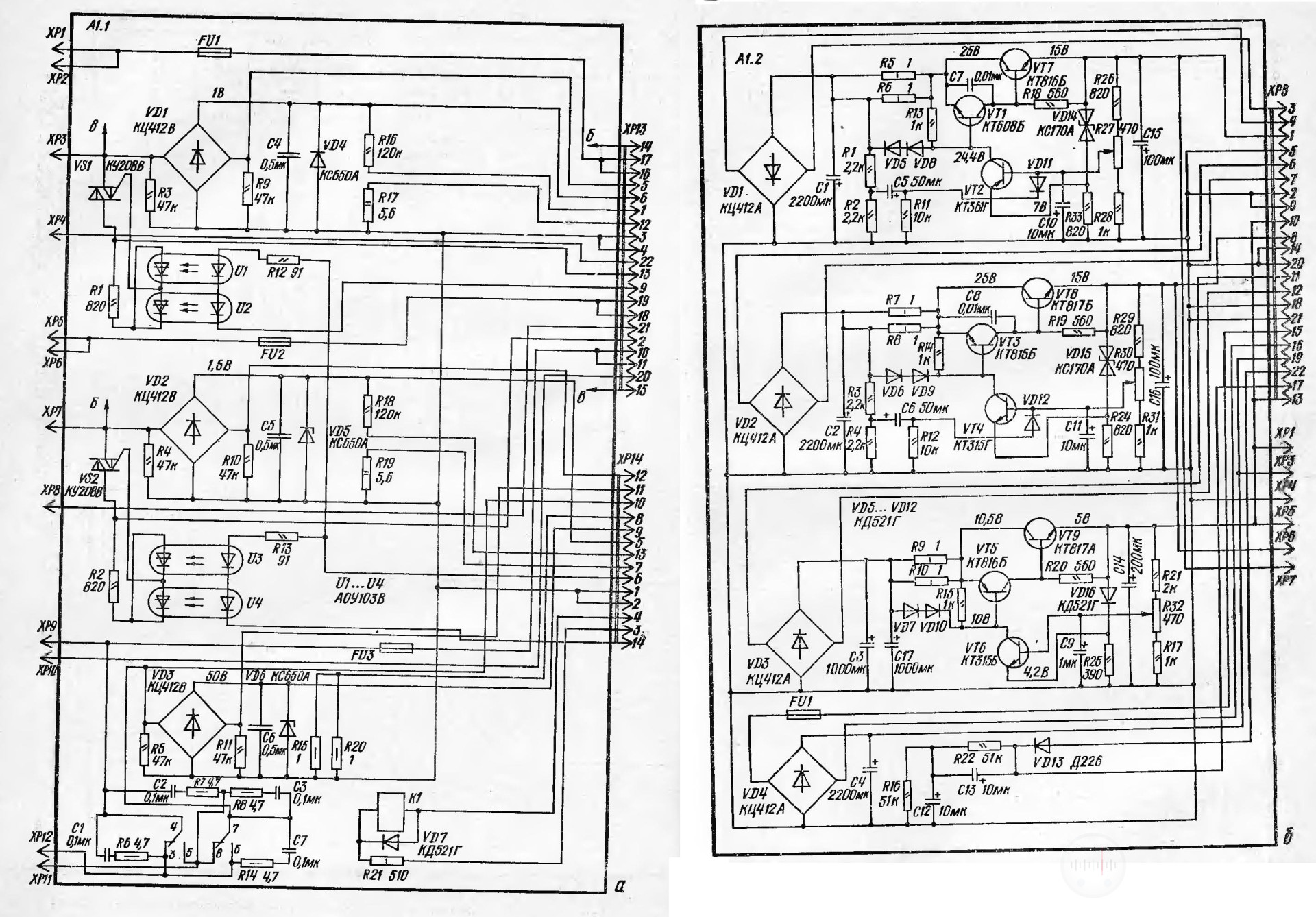

Электрическая схема (рис. 124) и конструкция блока питания состоят из следующих блоков (рис. 125): устройства управления двигателями (А1.1), источника стабилизированных напряжений (А1.2).

Схема управления левым боковым двигателем состоит из регулятора и электронного ключа. Регулятор выполнен на выпрямительном блоке VD1. В одну диагональ включен транзистор VT1 (рис. 125). На базу транзистора VT1 подается управляющее напряжение с усилителя (АЗ). В другую диагональ включены последовательно двигатель M1 и обмотка трансформатора Т1. Величина тока в обмотке двигателя, а следовательно, и момент на его валу, зависит от управляющего напряжения на базе транзистора VT1. Для ограничения индуктивных выбросов напряжения служат конденсатор С4 и стабилитрон VD4. Электронный ключ выполнен на оптронах U1, U2 и тиристоре VS1. При замыкании цепи питания светодиодов оптрона открывается тиристор VS7. На двигатель M1 подается максимальное напряжение с трансформатора Т1, и он вращается.

Схема управления правым боковым двигателем М2 выполнена на мостовом выпрямителе VD2, тиристоре VS2, оптронах U3, (14, транзисторе VT2 и работает аналогично схеме управления двигателем M1. Схема управления ведущим двигателем состоит из регулятора и реле реверса. Регулятор выполнен на выпрямительном блоке VD3, стабилитроне VD6 и транзисторе VT3. Отключенное реле К1 обеспечивает левое вращение вала ведущего двигателя, а включенное — правое.

Источник питания магнитофона-приставки состоит из силового трансформатора Т1 и стабилизированных источников напряжений (А 1.2). Стабилизированный выпрямитель — 15 В состоит из выпрямителя и параметрического стабилизатора. Выпрямитель выполнен на матрице (VD1), стабилизатор на транзисторах VT1, VT2, VT7. Схема защиты выпрямителя от токов короткого замыкания выполнена на диодах VD5, VD8 и резисторах R5, R6, R13. Выпрямители + 15 В и + 5 В аналогичны выпрямителю — 15 В.

Механизм транспортирования магнитной ленты магнитофона-приставки «Олимп-003»:

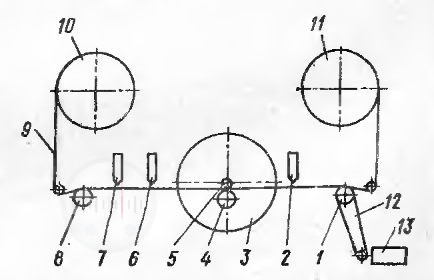

Механизм транспортирования магнитной ленты магнитофона-приставки приводится в движение электродвигателем 3 (рис. 126).

Ведущий вал совмещен с осью электродвигателя. Лента к ведущему валу прижимается роликом 4.

Механизм транспортирования магнитной ленты выполнен по трехмоторной схеме. На осях боковых двигателей размещены левый и правый узлы. В режиме работы левый 10 и правый 11 узлы растормаживаются и лента приводится в движение. Подтормаживание и подмотка ленты осуществляется боковыми двигателями.

В режимах перемотки один из двигателей вращается, а другой осуществляет подтормаживание узла. В магнитофоне-приставке предусмотрен реверс магнитной ленты. Управление механизмом транспортирования магнитной ленты осуществляется через электромагниты, что позволяет применять дистанционный пульт управления.

Конструкция магнитофона-приставки «Олимп-003»:

Магнитофон-приставка имеет блочно-модульную конструкцию. Несущим основанием является алюминиевое шасси. К этому шасси крепятся все блоки магнитофона-приставки. Часть деталей внешнего оформления (боковые панели, верхняя крышка, крышка блока головок) выполнены из ударопрочного пластика АБС. Нижнее основание литое из алюминиевого сплава. Передние панели, декоративные накладки и задняя стенка изготовлены из листового дюралюминия. Все органы управления магнитофона-приставки выведены на переднюю лицевую панель.
