Акустическая система 6 АС 416 и 6 МАС 4

Акустическая система 6 АС 416 и 6 МАС 4



🔌Технические характеристики акустической системы 6 АС 416:

  • Выходная мощность:

Номинальная мощность — 6Вт

Максимальная (паспортная) мощность -20 Вт

  • Установленные динамики:

НЧ: 25ГДН-1-4 (10ГД-34)

ВЧ: 5ГДВ-1-8 (3ГД-31)

  • Неравномерность АЧХ: ±5 дБ
  • Номинальное электрическое сопротивление, 4 Ом
  • Номинальный диапазон частот: 63...20000 Гц
  • Среднее стандартное звуковое давление, не менее 0,1 Па
  • Габариты акустической системы, не более 175х195х280 мм
  • Масса акустической системы:

без упаковки, не более 4,0 кг

с упаковкой, не более 5,0 кг

📖История и описание акустической системы 6 АС 416:

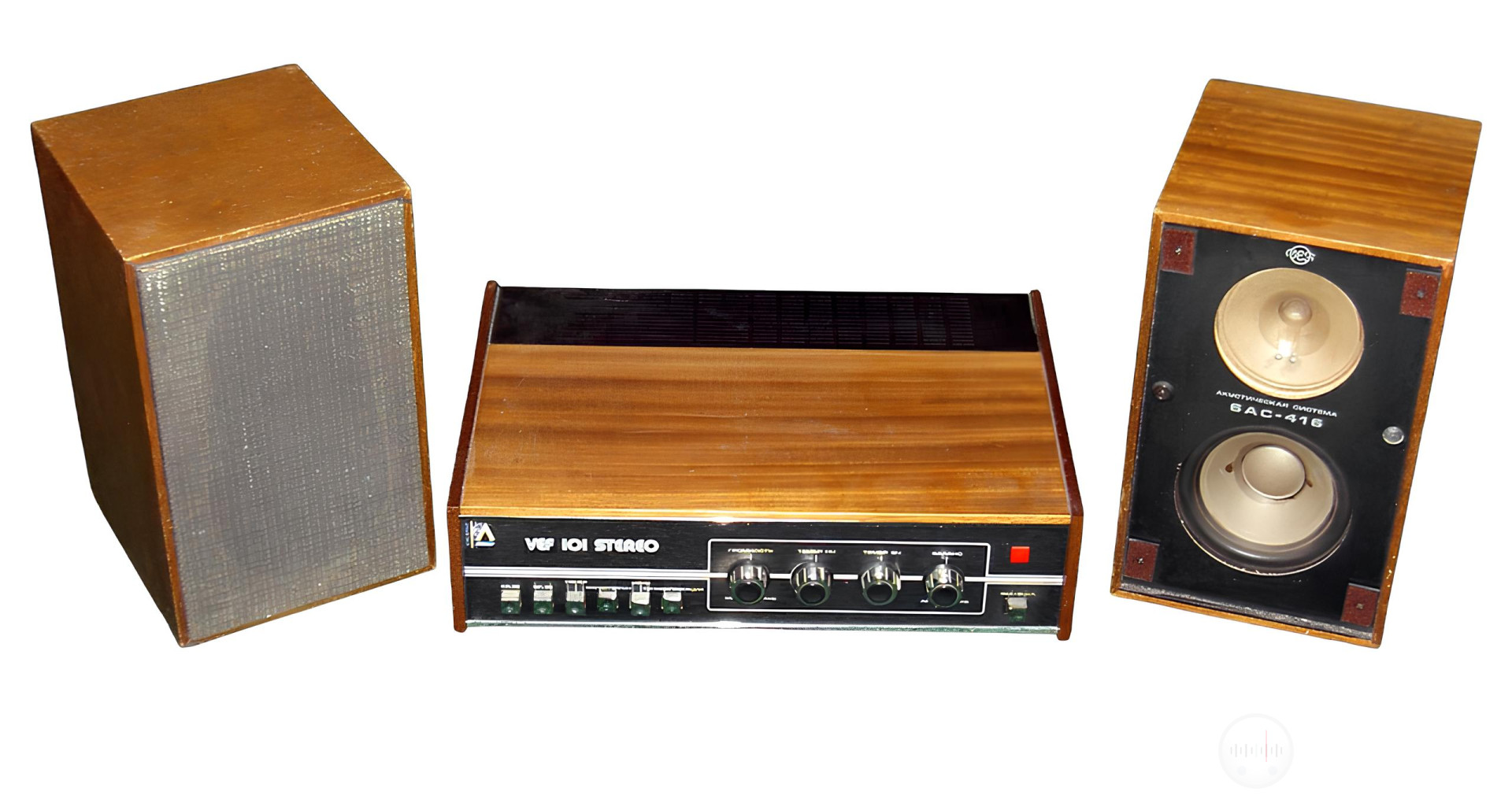

Акустическая система «6МАС-4» выпускалась с 1977 года на Рижском государственном электротехническом заводе «ВЭФ» — одном из ведущих предприятий советской радиопромышленности. В комплекте с ней поставлялся усилитель «ВЭФ-101-стерео». Около 1982 года систему переименовали в «6АС-416», хотя её технические характеристики остались практически неизменными.

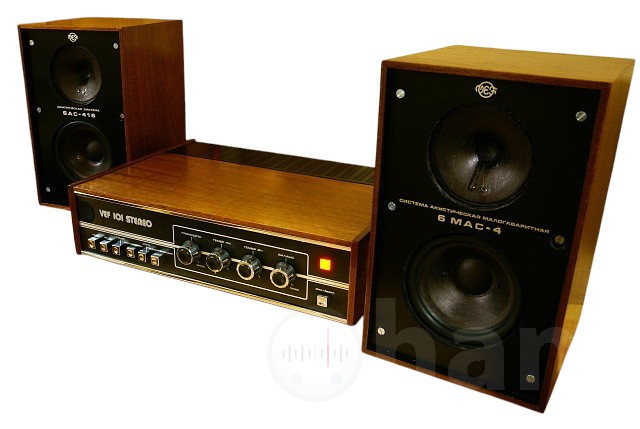

Рис. 1. Внешний вид акустической системы 6MAC-4

Акустическая система 6МАС-4 предназначена для комплектации и применения в бытовой радиоаппаратуре. Акустическая система имеет съемную декоративную панель. Декоративную панель снимают при прослушивании высококачественных музыкальных программ и при работе акустической системы на предельно допустимых мощностях. Снятие декоративной панели производится следующим образом: пальцами давят сбоку на выступающие края панели в ее верхней части и, потянув на себя, отделяют панель от акустической системы. Прикрепление панели производится в обратном порядке — снизу. При этом панель необходимо прижать в местах расположения крепежных защелок.

Рис. 2. Принципиальная электрическая схема акустической системы 6MAC-4

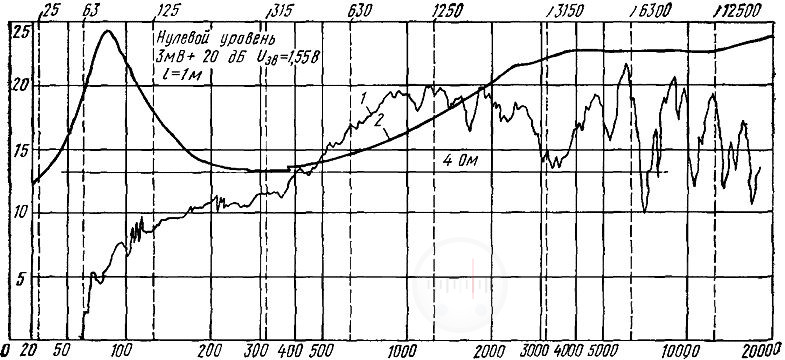

АЧХ акустической системы «6АС-416»

📁Дополнительная информация акустической системы 6 АС 416:

Обложка руководства по эксплуатации акустической системы «6 МАС-4»
