🔌Технические характеристики электрофона Ноктюрн 212:
- Диапазон частот (при неравномерности ±2 дБ по электрическому напряжению и при коэффициенте гармонических искажений 1,5%), Гц, не уже 40...16000
- Выходная мощность каждого канала УЗЧ:
номинальная — 4 Вт
максимальная (при коэффициенте гармонических искажений 5%), не менее 6 Вт
- Чувствительность со входов для подключения внешних источников программы магнитофона, мВ 250—50 радиотрансляционной сети, В 10...30
- Пределы регулировки тембра, дБ, не менее:
на нижней частоте 40 Гц: подъем +8 спад —10
на верхней частоте 16 000 Гц: подъем +5 спад —10
- Диапазон регулировки громкости, дБ, не менее 50
- Коэффициент гармоник тракта УЗЧ со входа «Магнитофон» по электрическому напряжению на частотах 63, 1000, 4000, 8000 Гц, %, не более 1,5
- Рассогласование усилителей стереоканалов, дБ, не более 2
- Рассогласование усилителей стереоканалов на частоте 1000 Гц при изменении положения регуляторов громкости, дБ, не более 2
- Переходные затухания между стереофоническими каналами по тракту УЗЧ (без звукоснимателя), дБ, не менее, на частотах:
315, 5000 Гц — 25
1000 — 30
10 000 — 20
- Отношение сигнал/фон тракта УНЧ со входа «Магнитофон» по электрическому напряжению при номинальной выходной мощности, дБ, не хуже —50
- Номинальное сопротивление нагрузки каналов тракта УЗЧ, 8 Ом
- Мощность, потребляемая от сети, Вт, не более 60
- Скорость вращения диска ЭПУ, об/мин 78; 45; 33
- Габаритные размеры электрофона, не более 405х345х160 мм
- Масса электрофона, не более 9.5 кг
- Габаритные размеры выносной акустической системы, мм, не более 270х465х165
- Масса одной акустической системы, не более 5 кг
📖История и описание электрофона Ноктюрн 212:

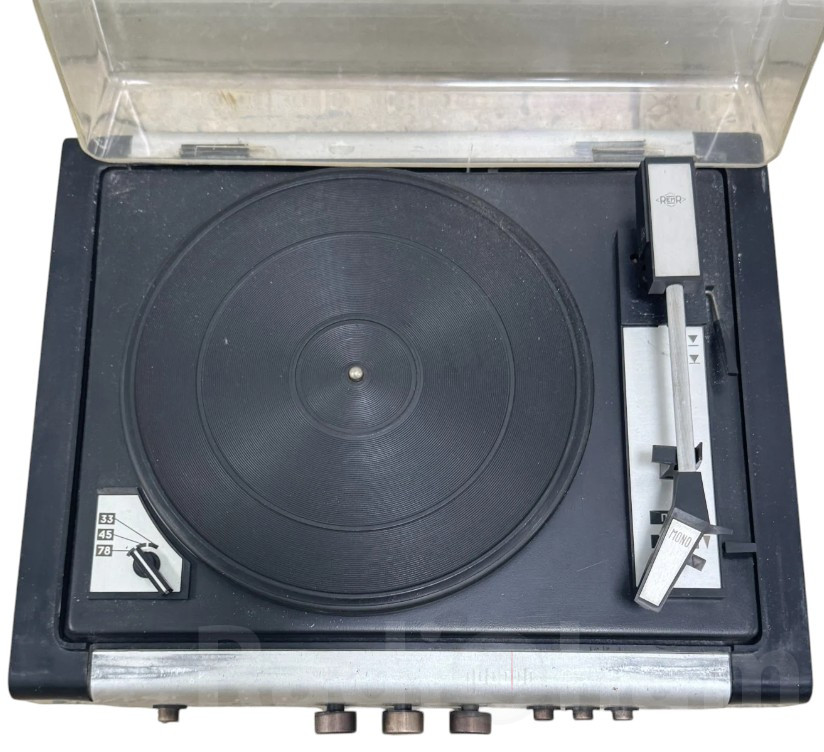

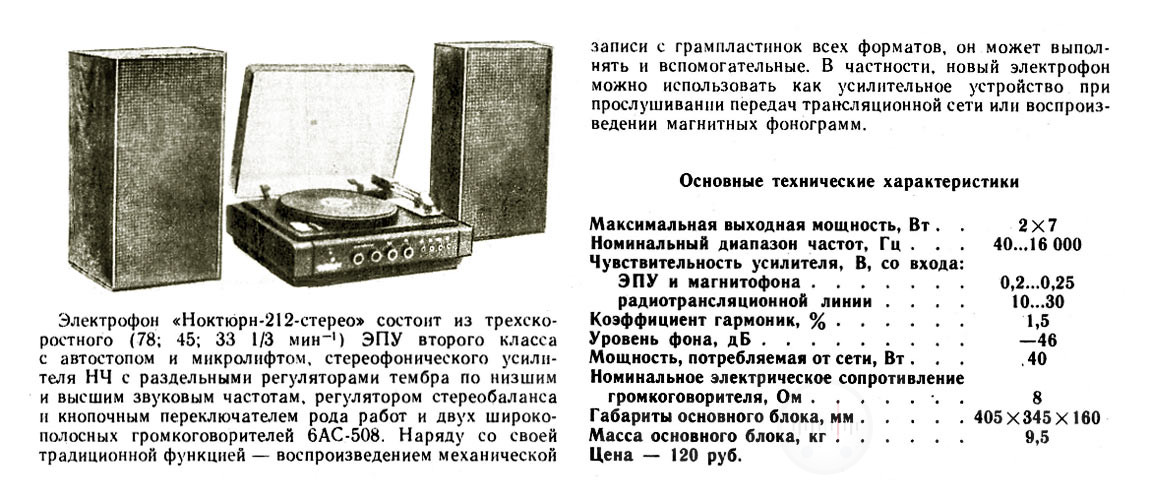

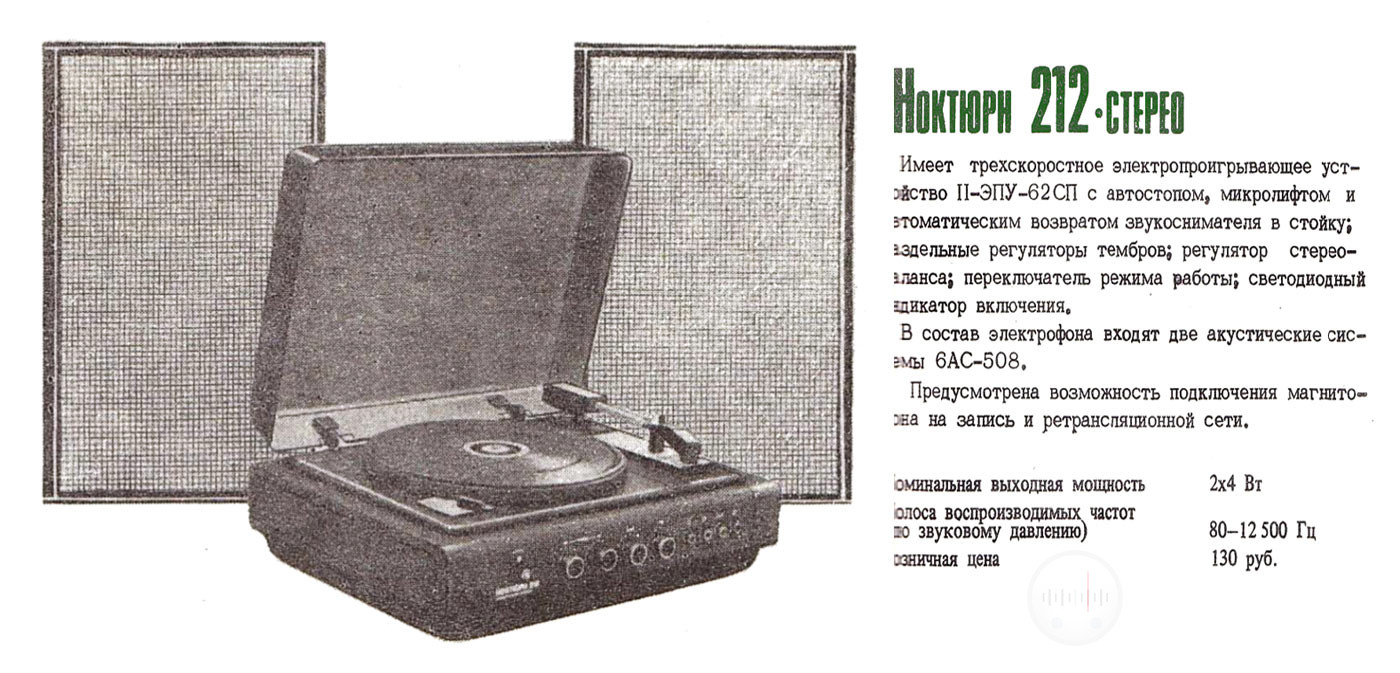

Электрофон сетевой транзисторный «Ноктюрн-212-стерео» с 1-кв 1981 года выпускал Грозненский радиотехнический завод.
«Ноктюрн-212-стерео» — электрофон второй группы сложности, предназначен для воспроизведения моно и стереофонических грамзаписей, записи на подключаемый магнитофон и воспроизведения с подключаемого магнитофона, а также для прослушивания радиопередач, транслируемых по сети проводного вещания. В электрофоне применено электропроигрывающее устройство 2-ЭПУ-62СП с головкой звукоснимателя ГЗКУ-631Р или ГЗКУ-631РА. Электрофон имеет регулировку громкости регулятор стереобаланса, плавную регулировку тембра по нижним и верхним звуковым частотам, кнопочный переключатель входов, кнопку переключения режимов «Стерео» и «Моно». Электрофон работает совместно с двумя акустическими системами 6АС-518, содержащими по две динамические головки громкоговорителя каждая. Электрофон питается от сети переменного тока частотой 50 Гц напряжением 220 В.

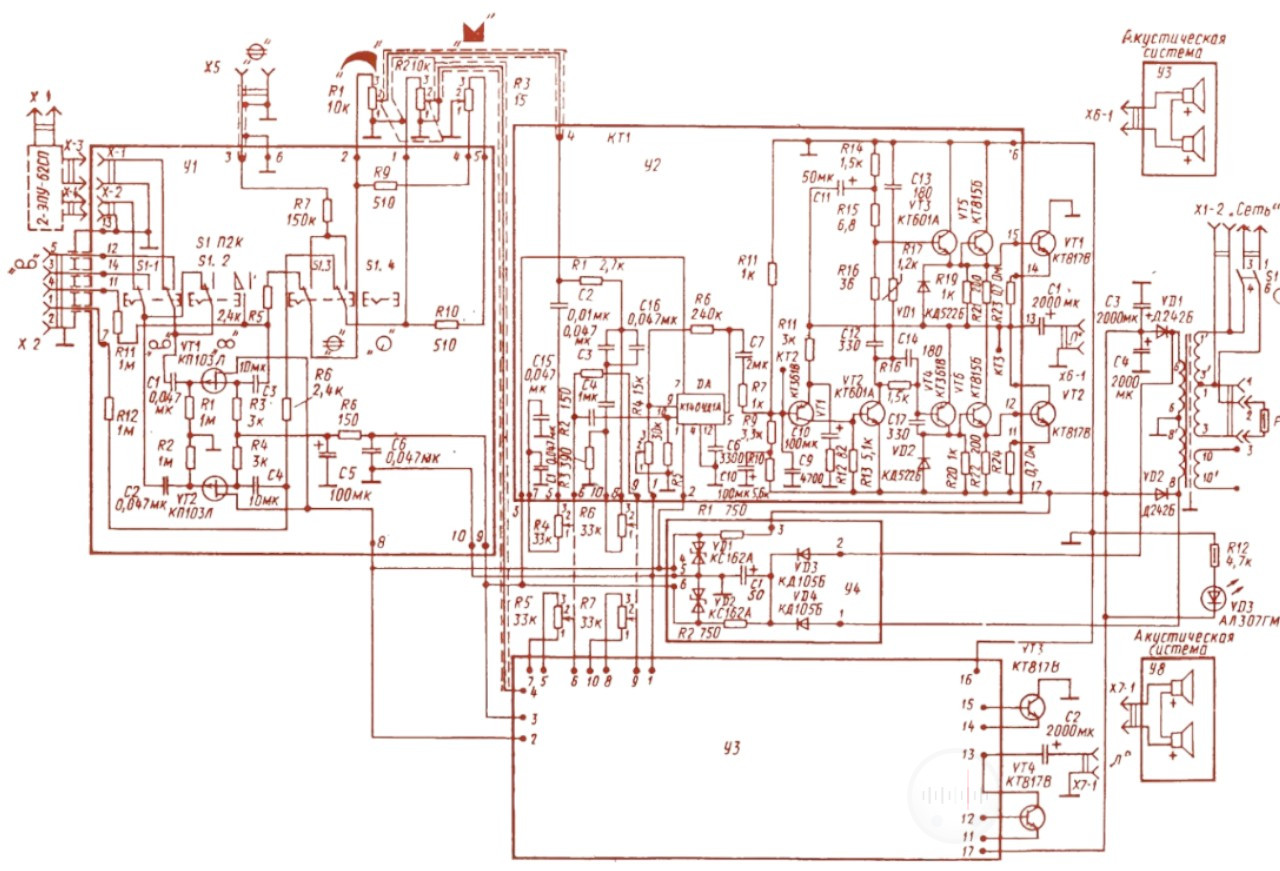

Принципиальная схема электрофона Ноктюрн 212:
Усилитель звуковой частоты электрофона состоит из усилительно-коммутационного блока и усилителя мощности (рис. 7.3). Усилительно-коммутационный блок (У1) представляет собой истоковый повторитель с нерегулируемым входом, выполненный на двух полевых транзисторах VT1 и VT2 и коммутируемый кнопочным переключателем S1.
Сигналы на переключатель поступают через внешние звукочастотные соединители Х2, Х5. Сигнал с низкоомного выхода истокового повторителя поступает на регулятор громкости R1 и R2 и внешний соединитель Х2 «Магнитофон на запись». С регуляторов громкости R1 и R2 сигнал поступает на усилители мощности (У2, УЗ).
Так как усилители звуковой частоты У2 или УЗ идентичны, то ниже приводится описание одного усилителя У2.
Усилитель звуковой частоты выполнен на одной микросхеме и шести транзисторах. Частотно-зависимые делители C1, R4, С2 и С4, R6, СЗ изменяют частотную характеристику всего усилительного тракта на верхних и нижних частотах.
С частотно-зависимых делителей сигнал поступает на корректирующий усилитель, выполненный на микросхеме DA типа К140УД1А.
С выхода корректирующего усилителя сигнал через разделительный конденсатор С7 поступает на вход усилителя звуковой частоты, выполненный на транзисторах VT1—VT6 по квазикомплементарной схеме с автобалансировкой.
Предварительный усилитель выполнен на транзисторах VT1 и VT2 блока У2. Терморезистор R17., являющийся частью нагрузки транзистора VT2, служит для термостабилизации тока покоя оконечных транзисторов VT1 и VT2, образующих мощный выходной каскад с параллельным включением нагрузки. Транзистор VT1 блока У2 входит в состав цепи автобалансировки, которая обеспечивается большой глубиной ООС связи по постоянному току через резистор R11.
Для уменьшения коэффициента нелинейных искажений и повышения стабильности коэффициента усиления УЗЧ охвачен глубокой ООС по переменному напряжению. Напряжение обратной связи поступает с делителя R11, С10, R12.
На транзисторах VT3 и VT4 выполнен маломощный фазоинверсный каскад, который согласуется через эмиттерные повторители на транзисторах VT5 и VT6 с мощным выходным каскадом.
Диоды VD1 и VD2 служат для защиты от пробоя переходов эмиттер — база транзисторов VT5 и VT6.

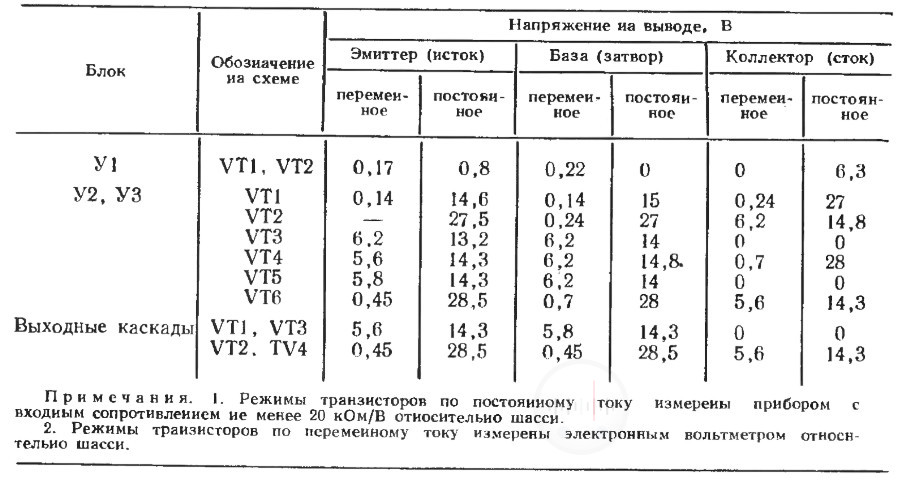

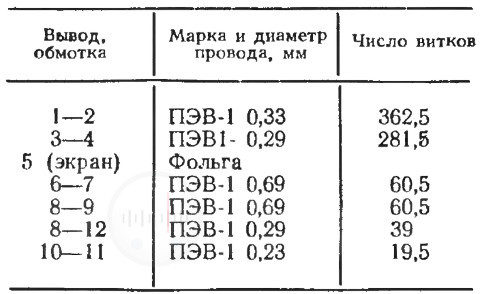

Блок питания состоит из силового трансформатора Т и маломощного стабилизированного двухполярного источника.
Маломощный источник постоянного напряжения (блок У4) состоит из выпрямителя на диодах VD3 и VD4, фильтра С1 и стабилизатора VD1 и VD2. От маломощного источника получают питание усилительно-коммутационный блок (У1) и корректирующие усилители мощных блоков усилителей звуковой частоты (У2 и УЗ). Мощный нестабилизированный источник постоянного напряжения состоит из выпрямителя, выполненного на диодах VD1, VD2, и фильтра СЗ, С4. От него получают питание усилители звуковой частоты (У2, УЗ).
Блок питания выполнен с заземленным плюсом. Благодаря этому можно не изолировать корпуса транзисторов VT1 и VT3 усилителя мощности от шасси электрофона. Питание корректирующих и мощных усилителей от разных источников позволило устранить возможность самовозбуждения за счет связи через общий источник питания.
Конструкция электрофона Ноктюрн 212:
Электрофон «Ноктюрн-212- стерео» представляет собой металлический каркас-шасси, на котором смонтированы: электропроигрывающее устройство 2ЭПУ-62СП, блок коммутации (У1), блоки усилителей звуковой частоты (У2, УЗ), блок стабилизатора (У4), трансформатор силовой, радиаторы выходных транзисторов, регуляторы громкости, тембра и стереобаланса.

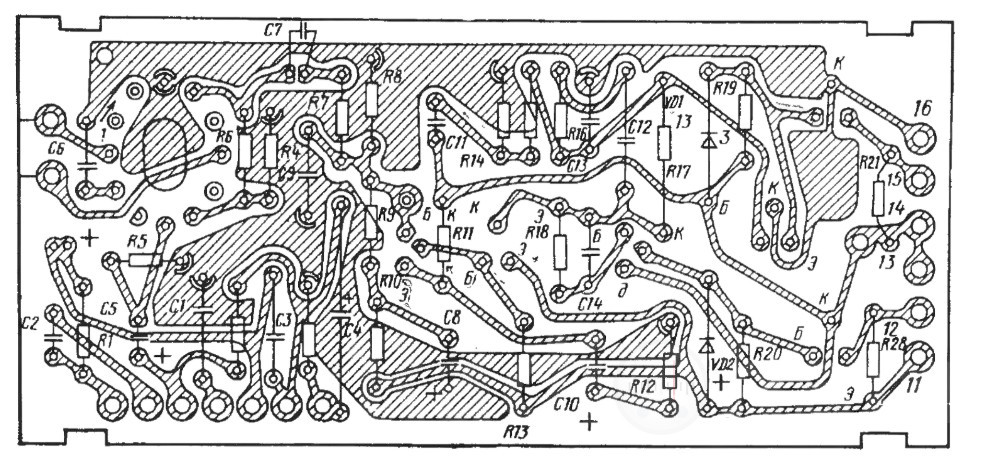

Расположение радиоэлементов на печатной плате электрофона показано на рис. 7.4.
Соединение электрофона с внешними устройствами осуществляется с помощью низкочастотных электрических соединителей типа ОНЦ-ВГ-5/16Р, ОНЦ-ВГ-3-16Р и РВН, расположенных на задней стенке шасси. К шасси электрофона крепятся также задняя, передняя, боковые стенки и поддон. Каждая акустическая система состоит из двух головок громкоговорителей 4ГД-35, включенных последовательно.
Разборка и сборка электрофона Ноктюрн 212:
Для разборки электрофона необходимо произвести следующие операции: снять диск ЭПУ, вывернуть два винта с пломбировочными чашками и, освободив шайбы, снять панель ЭПУ и установить на подставку, установить на место диск (при этом откроется доступ к печатным платам со стороны деталей и к навесным деталям шасси); снять поддон, отвинтив четыре винта (при этом откроется доступ к печатным платам со стороны печатного монтажа); для замены деталей и узлов, установленных на передней и задней стенках шасси, необходимо снять ручки управления на передней панели, снять декоративную вставку боковой правой стенки и, отвернув четыре винта, снять правую боковую стенку, переднюю и заднюю панели электрофона; для замены мощных выходных транзисторов, установленных на радиаторах, необходимо снять декоративную вставку левой боковой стенки н, отвинтив 4 винта, снять радиаторы; для замены боковой левой стенки необходимо отвернуть четыре винта. Сборка электрофона производится в обратном порядке.
