Радиоприёмник Геолог

🔌Технические характеристики портативного радиоприёмника Геолог:

• Диапазоны принимаемых волн:

ДВ, СВ, KB-4 25 м (11,75...12,1 МГц)

КВ-3 31 м (9,45...9,8 МГц)

КВ-2 41 м (7,05...7,3 МГц)

КВ-1 75...49 м (3,95...6,3 МГц)

• Максимальная чувствительность при выходной мощности 50 мВт:

на ДВ — 300 мкВ/м

на СВ — 150 мкВ/м

на КВ — 30 мкВ

• Реальная чувствительность:

на ДВ — 1,2 мВ/м

на СВ — 0,6 мВ/м

на КВ — 75 мкВ

• Избирательность по соседнему каналу:  на ДВ и СВ 46 дБ
• Ослабление зеркального канала (не менее):

на ДВ — 36 дБ

на СВ — 30 дБ

на КВ — 12 дБ

• Действие АРУ: при изменении входного сигнала на 26 дБ напряжение на выходе изменяется не более чем на 6 дБ
• Полоса воспроизводимых звуковых частот: 200...4000 Гц
• Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления не более 5%: 500 мВт
• Среднее звуковое давление в полосе воспроизводимых звуковых частот не менее 0,25 Па
• Источник питания: 6 элементов типа 373
• Напряжения питания: 9 В
• Ток, потребляемый при отсутствии сигнала: не более 10 мА
• Работоспособность приемника сохраняется при снижении напряжения питания до 3,6 В
• Длительность работы приемника при средней громкости от одного комплекта элементов 373: не менее 120 ч
• Габаритные размеры радиоприёмника: 290х190х90 мм
• Масса радиоприёмника: 2,8 кг

Приемник комплектуется брезентовым защитным чехлом с плечевым ремнем.

📖История и описание портативного радиоприёмника Геолог:

Портативный транзисторный радиоприёмник «Геолог» с 1971 года выпускал Днепропетровский радиозавод. Радиоприемник «Геолог» представляет собой супергетеродин на двенадцати транзисторах. Он предназначен для приема радиовещательных станций в диапазонах длинных и средних волн на магнитную антенну, коротких волн на телескопическую антенну. Питается приемник от батареи из шести элементов 373 общим напряжением 9В

В радиоприемнике использованы транзисторы: ГТ322Б — гетеродин; ГТ322А (2 шт.)—усилитель ВЧ и смеситель; ГТ309В (2 шт.) — два каскада усилителя ПЧ; МП41 (Зшт.) — два каскада усилителя ПЧ и предоконечный каскад НЧ; КТ315Б — третий каскад усилителя НЧ; МП38 — предоконечный каскад НЧ, ГТ402Б— выходной каскад усилителя НЧ; ГТ404Б — выходной каскад усилителя НЧ

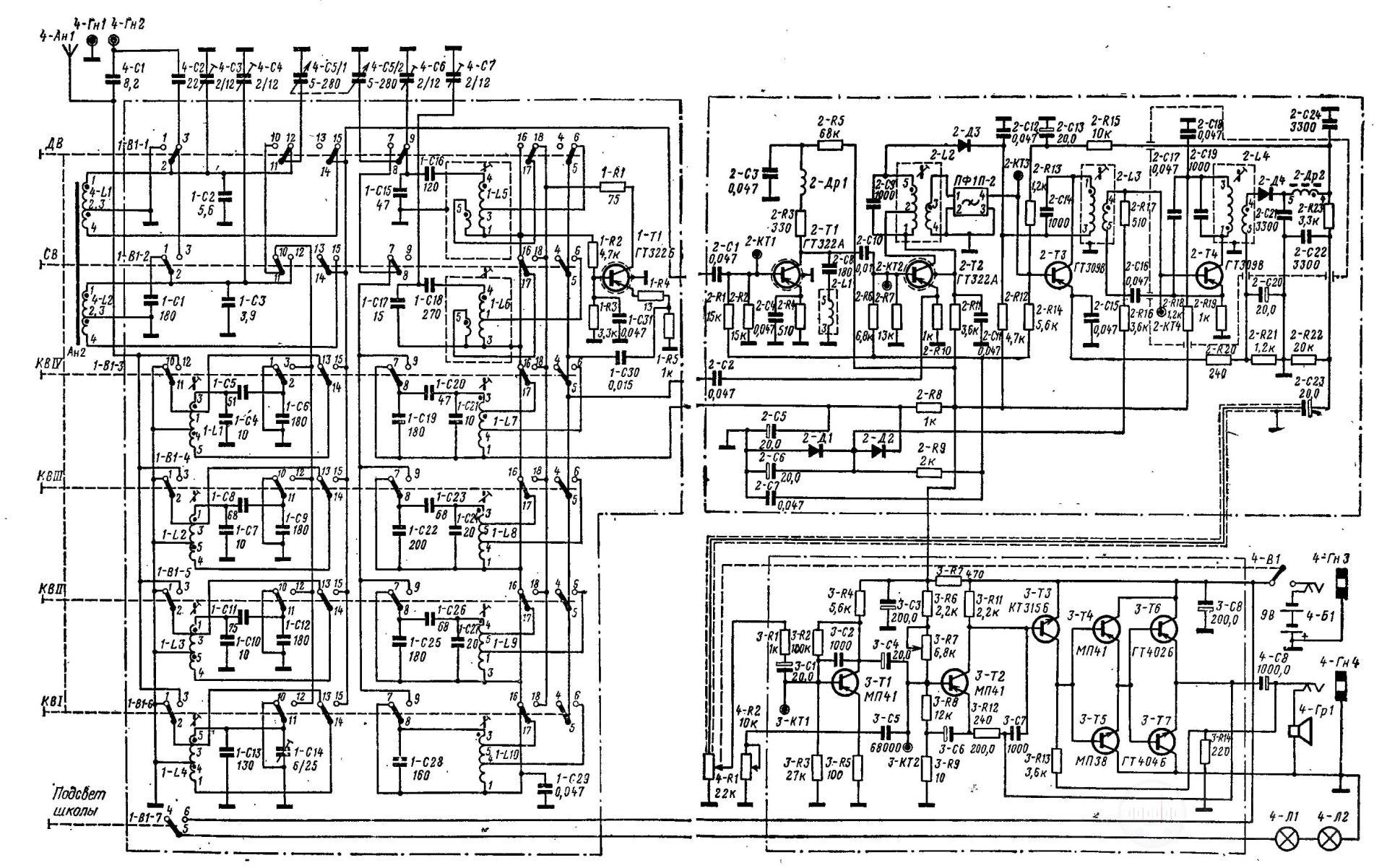

Принципиальная электрическая схема радиоприёмника Геолог:

Входная цепь. Катушки входных контуров ДВ (4-L1) и СВ (4-L2) намотаны на ферритовом стержне магнитной антенны (рис. 87). Для исключения паразитных резонансов неработающие (невключенные) катушки замыкаются накоротко. При работе в диапазоне ДВ катушки входных контуров диапазона СВ замыкаются через конденсатор 1-С1 180 пФ, что позволяет исключить потери действующей высоты антенны и тем самым повысить чувствительность в диапазоне ДВ на 15...20%. Связь всех входных контуров с базой транзистора 2-Т1 усилителя ВЧ индуктивная. Штыревая (телескопическая) антенна подключается к отводам входных контуров КВ. Внешняя антенна в поддиапазонах КВ подключается через конденсатор 4-С1 8,2 пФ, а на ДВ и СВ —через конденсатор 4-С2 22 пФ.

Усилитель ВЧ выполнен на транзисторе 2-Т1 и нагружен на резистор 2-R3 и дроссель 2-Др1. Для повышения стабильности работы приемника и ослабления сигналов с частотой, равной или близкой к промежуточной, в коллекторную цепь транзистора включен последовательный резонансный контур 2-L1, 2-С8 (фильтр-дырка), настроенный на частоту 465 кГц.

Максимальная чувствительность приемника по промежуточной частоте с базы транзистора 2-Т1 (когда контур 2-L1, С-С8 отключен) составляет 1...3 мкВ при напряжении на нагрузке усилителя НЧ 0,63 В.

Преобразователь частоты построен на двух транзисторах: 1-Т1 типа ГТ322Б— гетеродин, 2-Т2 типа ГТ322А—смеситель. Гетеродин работает по схеме индуктивной трехточки. Напряжение сигнала с выхода усилителя ВЧ Подается на базу смесителя, а напряжение гетеродина — на эмиттер. Нагрузкой смесителя частоты служит пьезокерамический фильтр (ПКФ) типа ПФ1П-2, которой обеспечивает избирательность по соседнему каналу (ширина полосы пропускания фильтра 8...10 кГц на уровне —6 дБ). Для согласования выходного сопротивления транзистора 2-Т2 с входным (низким) сопротивлением ПКФ применен широкополосный контур ПЧ 2-L2, 2С9 с полосой пропускания около 20 кГц на уровне — 3 дБ.

Усилитель ПЧ и детектор. Двухкаскадный усилитель ПЧ собран на транзисторах 2-ТЗ и 2-Т4 типа ГТ309В. Оба каскада выполнены по резонансной схеме. В коллекторные цепи транзисторов включены одноконтурные широкополосные фильтры ПЧ 2-L3, 2-С14 и 2-L4, 2-С19. Первый имеет ширину полосы пропускания 15...20 кГц, второй — 35...40 кГц на уровне —6 дБ. Детектор выполнен на диоде 2-Д4 типа ДЭВ. Напряжение смещения на диод подается с эмиттера транзистора ,2-ТЗ первого касакада усилителя ПЧ. Оптимальная величина напряжения смещения определяется соотношением резисторов делителя 2-R20 и 2-R21. Нагрузкой детектора служит переменный резистор 4-R1, с которого напряжение звуковой частоты через фильтр 3-R1, 3-С1 подается на базу транзистора первого каскада усилителя НЧ. Дополнительная фильтрация сигнала звуковой частоты обеспечивается LC-фильтром (2-Др2, 2-С21, 2-С24).

Для автоматической регулировки усиления используется постоянная составляющая тока диода детектора (2-Д4). Напряжение АРУ снимается с нагрузки детектора и через фильтр, состоящий из резисторов 2-R15, 2-R13 и конденсатора 2-С13, подается в базовую цепь транзистора 2-ТЗ—первого каскада усилителя ПЧ. Кроме того, для повышения эффективности работы АРУ при больших сигналах на входе приемника между контуром ПЧ смесителя частоты (2-L2) и резистором фильтра коллекторной цепи транзистора первого каскада усилителя ПЧ (2-R12) включен диод 2-ДЗ типа ДЭВ, выполняющий роль ограничителя больших сигналов.

Для обеспечения устойчивой работы приемника и сохранения высокой чувствительности при малых габаритных размерах печатной платы второй каскад усилителя ПЧ и детектор полностью экранированы.

В стабилизаторе напряжения питания применены селеновые диоды (2-Д1 и 2-Д2) типа 7ГЕ2А-С. На выходе стабилизатора поддерживается постоянное напряжение 1,5 и 3,0 В. Питание базовых цепей транзисторов 2-Т1 усилителя ВЧ, 2-Т2 смесителя частоты, 2-ТЗ первого каскада усилителя ПЧ осуществляется стабилизированным напряжением 1,5 В, а коллекторной и базовой цепей транзистора 1-Т1 (гетеродина) —стабилизированным напряжением 3,0 В.

Усилитель НЧ — пятикаскадный на 7 транзисторах (3-Т1...3-Т7). Первый каскад выполнен на транзисторе типа МП41 по схеме с активной нагрузкой (3-R4). Второй и третий каскады построены на транзисторах 3-Т2 типа МП41 и 8-ТЗ КТ315Б по схеме с непосредственной связью.

Выходной каскад выполнен по схеме последовательного двухтактного усилителя с бестрансформаторным выходом на транзисторах 3-Т4 типа МП41, 8-Т5 типа МП38 (либо МП37Б) и 3-Т6, 3-Т7 типа ГТ404Б. Противофазные синалы, необходимые для работы выходного каскада, получают с помощью транзисторов различной структуры: n-p-n (3-Т5, 3-Т7) и p-n-p (3-Т4 и 3-Т6).

Выходной каскад нагружен на громкоговоритель 4-Гр1 типа 1 ГД-39 (во влагозащищенном исполнении).

Три последних каскада усилителя НЧ охвачены частотно-зависимой отрицательной обратной связью, напряжение которой снимается с нагрузки выходного каскада (4-Гp1) и через конденсатор 3-С7 поступает в базовую цепь транзистора З-ТЗ. Кроме того, для улучшения частотной характеристики в области высоких звуковых частот в первом каскаде усилителя имеется конденсатор (3-С2), емкость которого подбирается при регулировке.

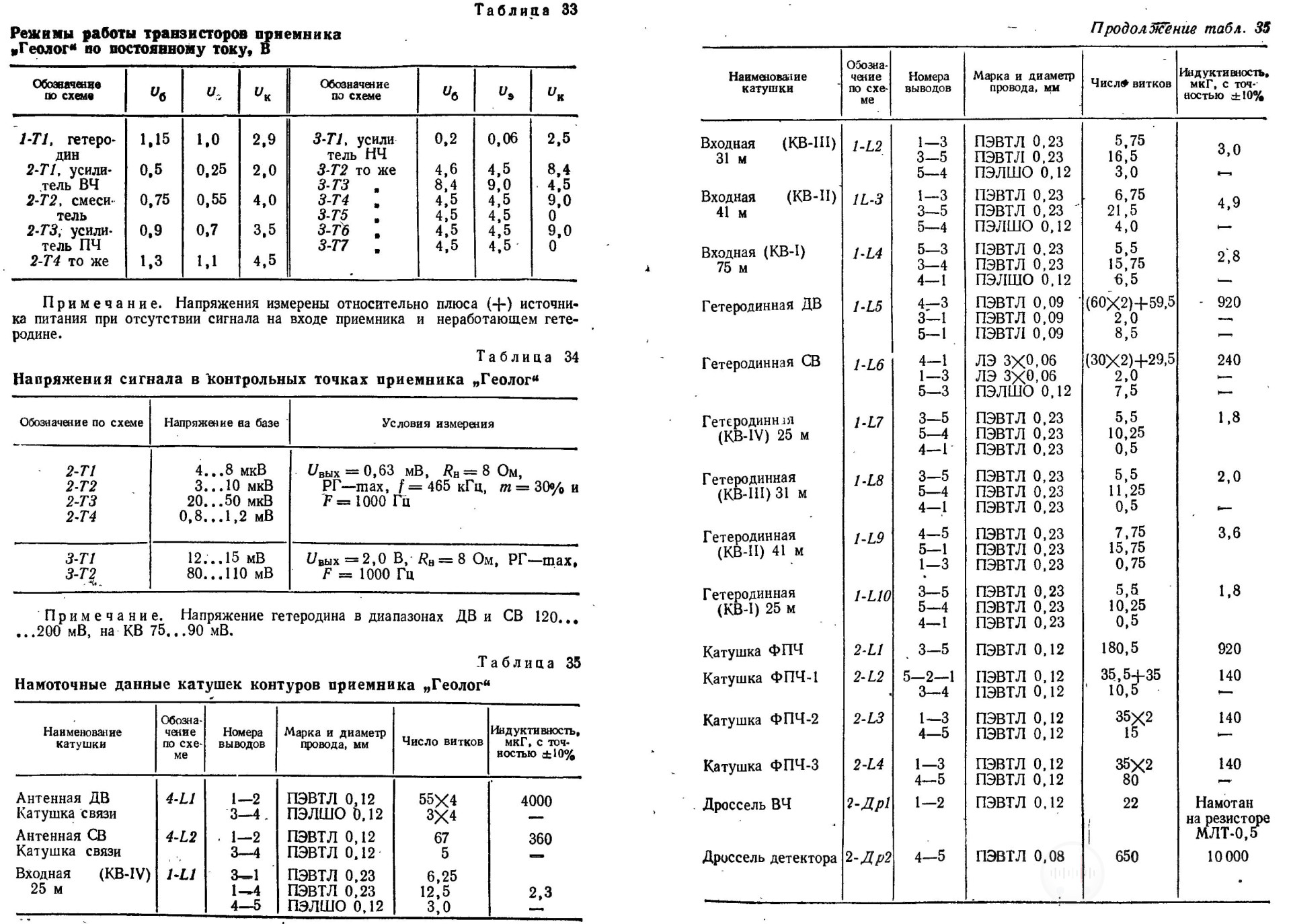

Все транзисторы имеют температурную и режимную стабилизацию, что обеспечивает надежную работу приемника в интервале температуры -20...+50C^o Режимы работы транзисторов приемника приведены в табл. 33 и 34. К приемнику можно подключать малогабаритный телефон типа ТМ-4 (при этом громкоговоритель автоматически отключается).

Конструкция и детали радиоприёмника Геолог:

Корпус приемника состоит из двух одинаковых частей, скрепленных боковыми накладками, а также верхней и нижней крышками. Части корпуса, боковые накладки и обрамления изготовлены из ударопрочного полистирола. Снаружи обе части корпуса оклеены поролоном и покрыты поливинилхлоридной пленкой с декоративной отделкой, а на верхнее и нижнее обрамления нанесено гальваническое покрытие.

На боковых накладках имеются оси, на которых закрепляется съемная ручка для переноса приемника.

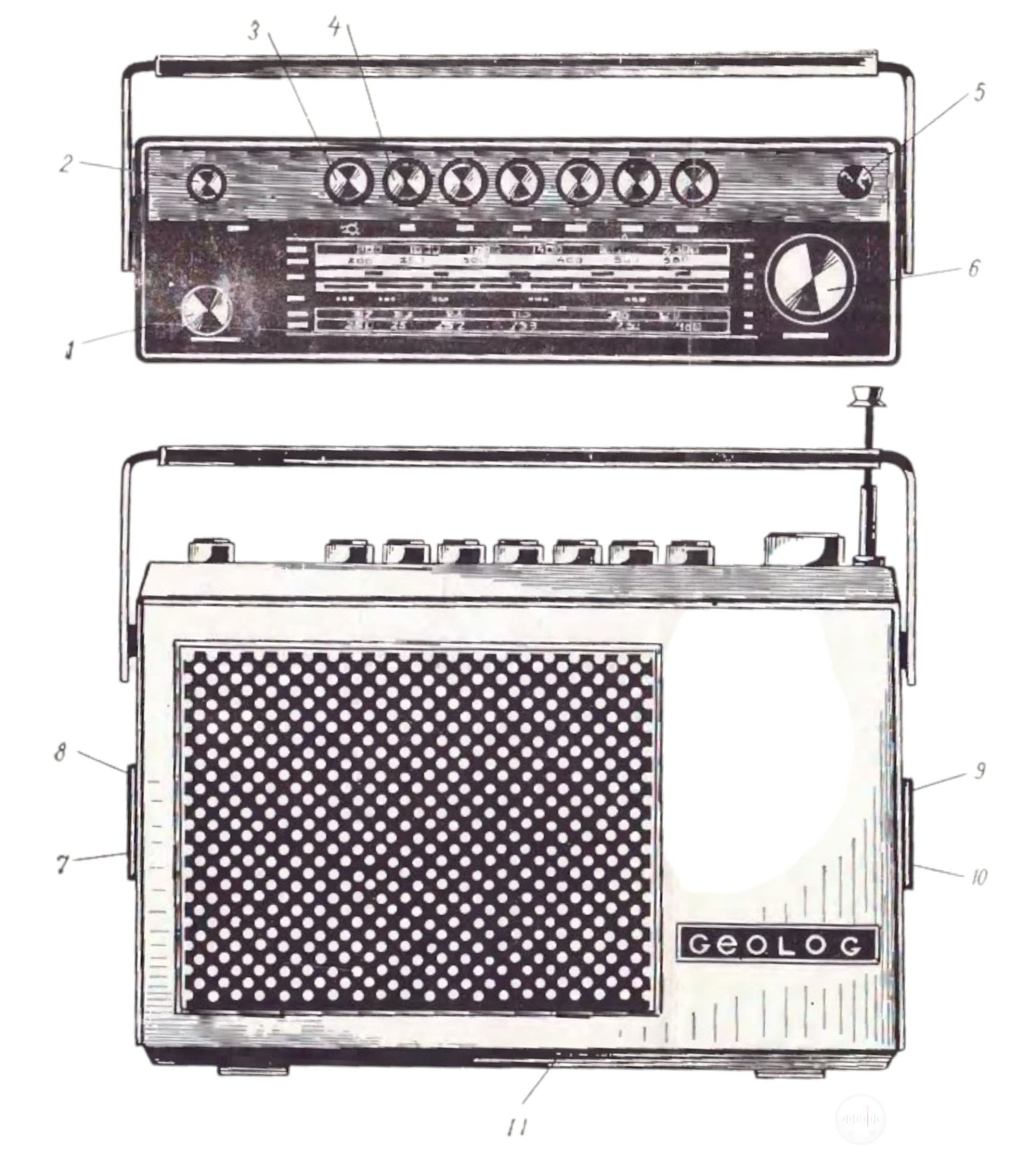

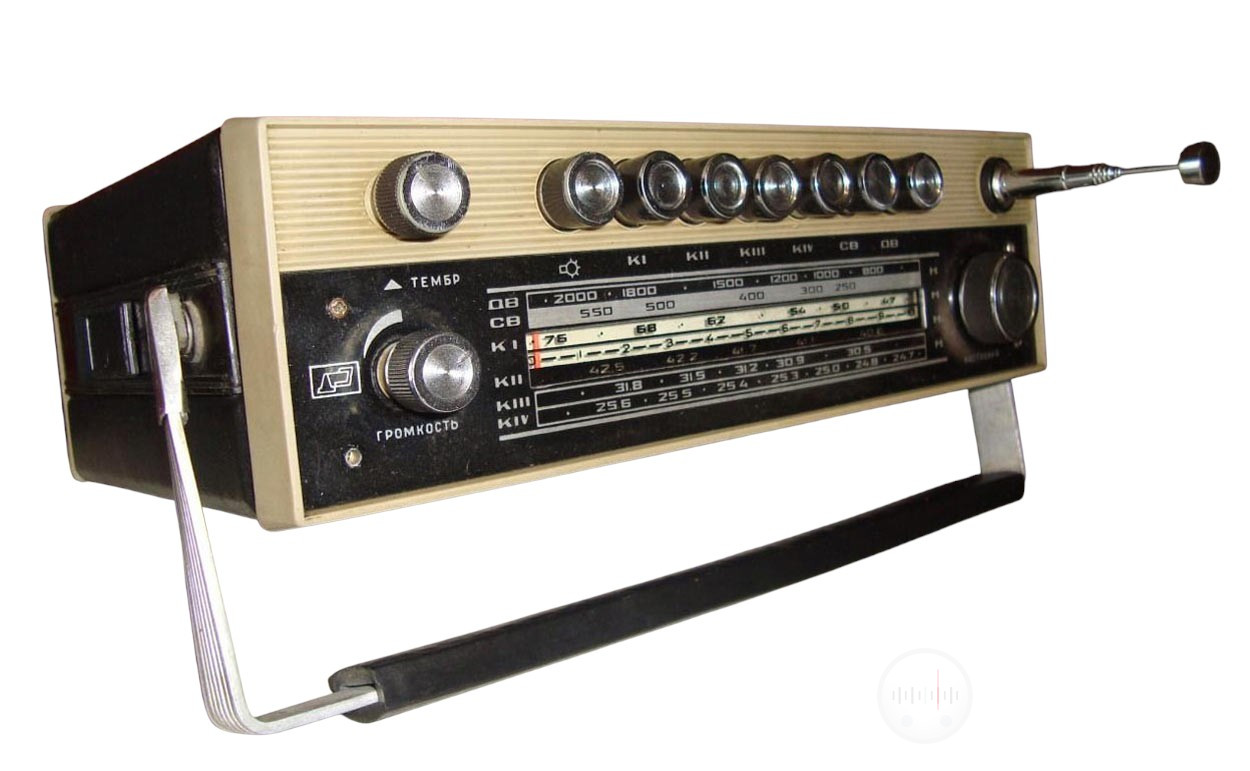

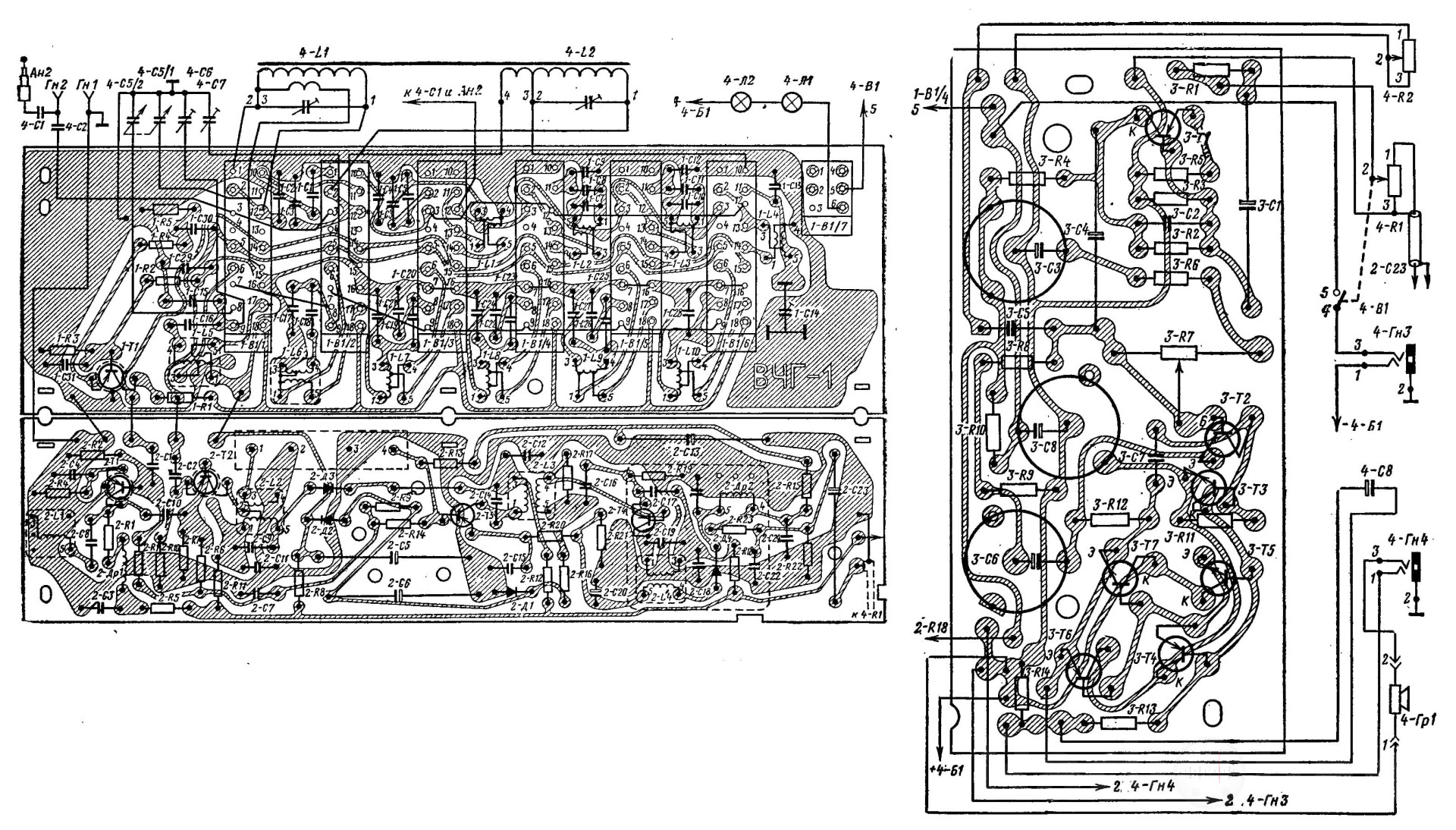

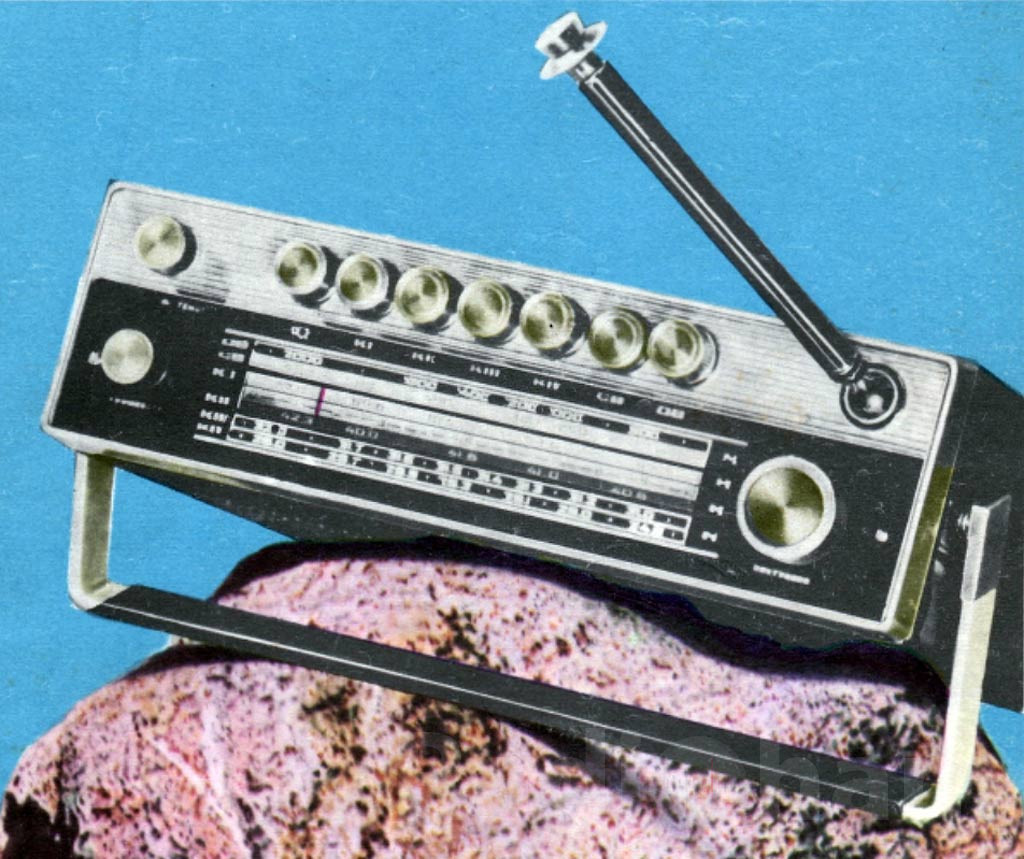

Органы управления: ручки регуляторов громкости, тембра, настройки и кнопки переключателя, а также штыревая (телескопическая) антенна и шкала расположены на верхней панели приемника и имеют соответствующие обозначения. Шкала приемника градуирована в метрах. Для обеспечения брызгозащищенности отверстия для ручек управления н кнопок предусмотрены специальные обжимные пружины. Верхнее обрамление и рама крепятся С помощью четырех винтов. На боковых накладках корпуса имеются специальные заглушки (крышки), предохраняющие от воды и пыли гнезда внешней антенны, телефона и внешнего источника питания. Внутри корпуса на передней стенке с помощью специальных вкладышей укреплен громкоговоритель (1ГД-39). Приемник смонтирован на трех печатных платах (ВЧ, ПЧ и НЧ) (рис. 88, 89), которые укреплены на пластмассовой раме при помощи четырех винтов. На раме установлены также регуляторы громкости и тембра, магнитная и телескопическая антенны, блок подстроечных конденсаторов, блок КПЕ типа КП4-5, переключатель диапазонов, гнезда для подключения внешней антенны, телефона, внешнего источника питания, громкоговорителя. На верхней части рамы смонтировано верньерно-шкальное устройство с люминесцирующим покрытием подшкальника и лампы подсвета шкалы.

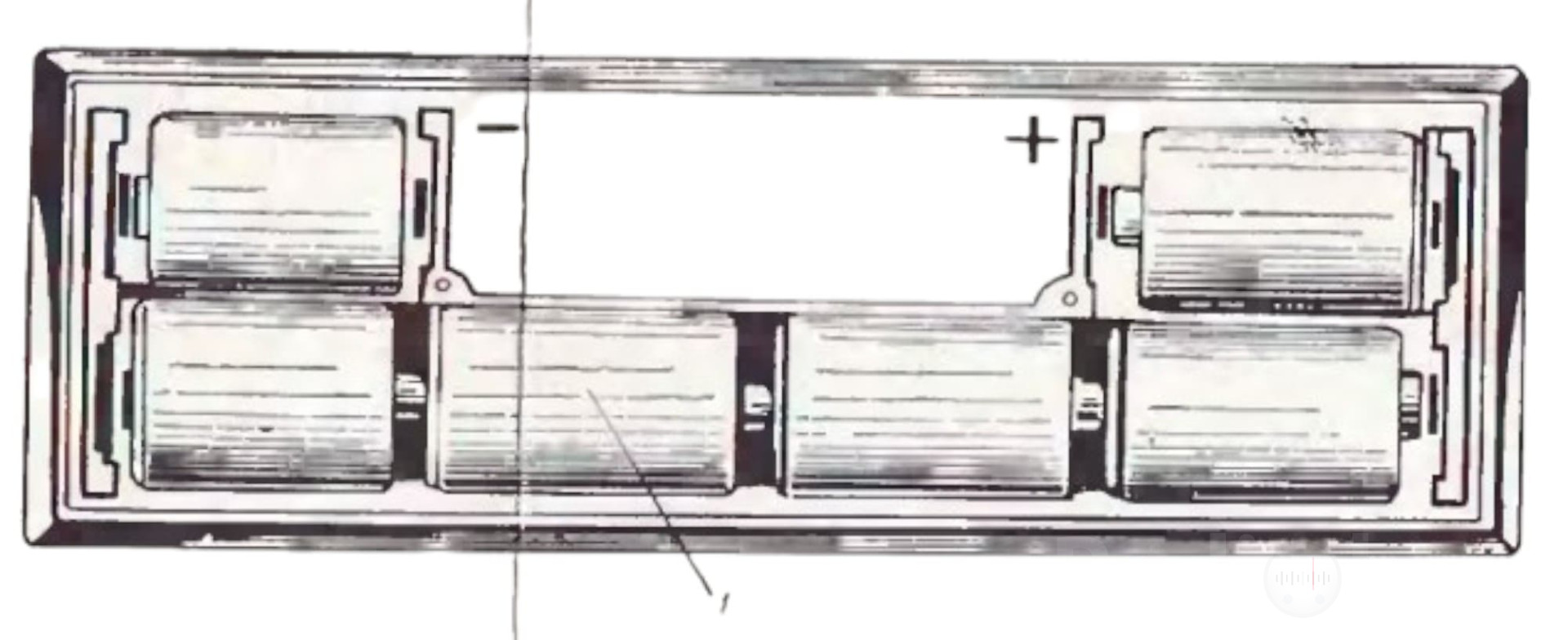

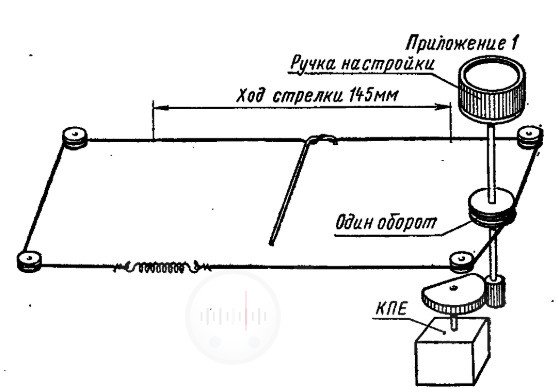

Блок КПЕ соединен с верньерным устройством (рис. 90) безлюфтовой парой шестерен с передаточным отношением 1 :3. В нижней части рамы имеется отсек для элементов питания. Снизу корпус закрыт крышкой (обрамлением) с помощью двух пластмассовых винтов.

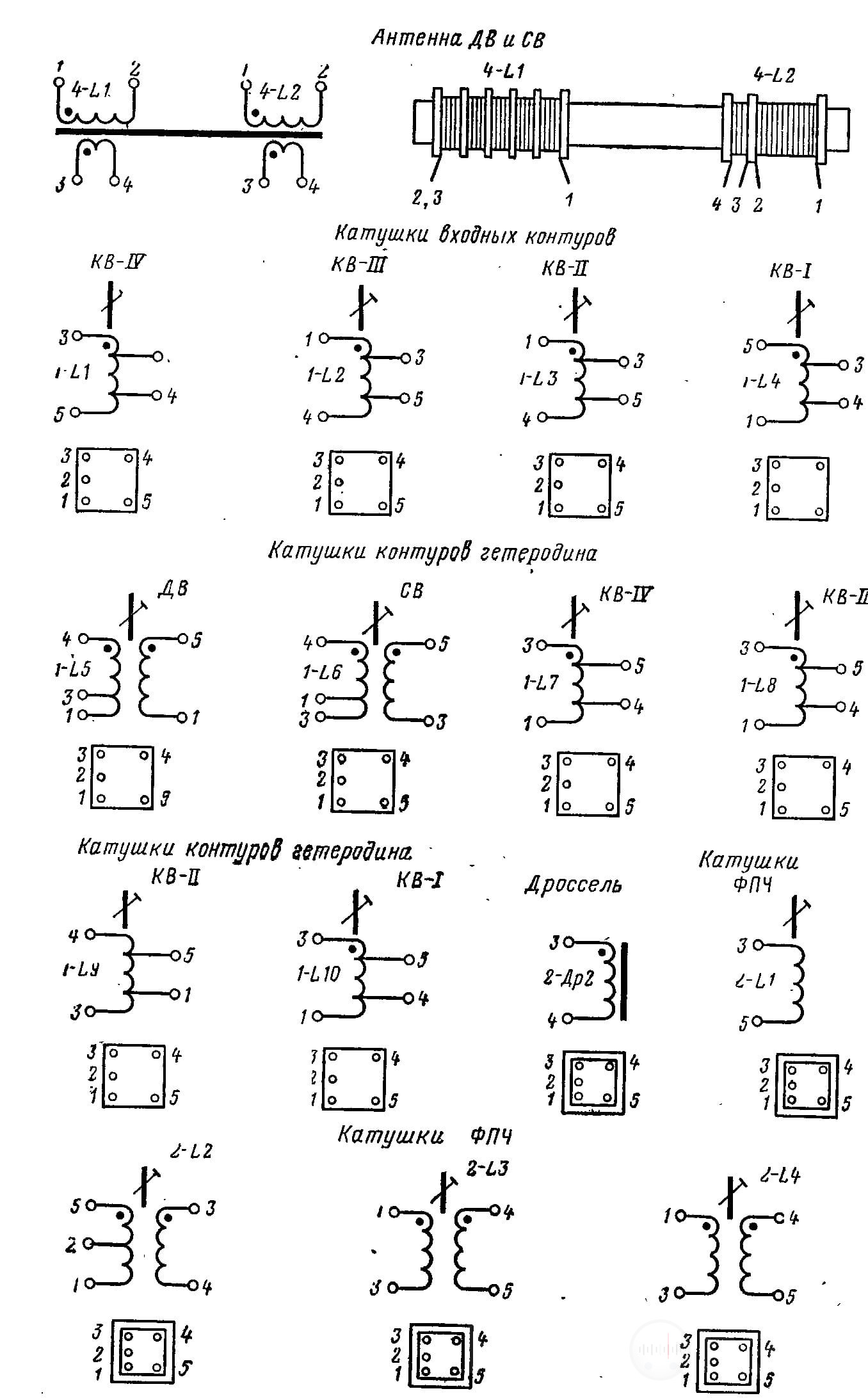

Магнитная антенна выполнена на ферритовом стержне из материала марки 400НН длиной 200 и диаметром 10 мм. Катушки входных контуров и гетеродина диапазонов КВ выполнены на гладких цилиндрических унифицированных каркасах диаметром 6 и длиной 18 мм. Настройка контуров осуществляется сердечниками из феррита марки 100 ВЧ. Катушки контуров гетеродина ДВ и СВ, контуров ФПЧ намотаны иа трехсекционных каркасах, каждая Из которых помещена в ферритовые чашки из материала марки 600НН диаметром 8,6 мм. Настройка контуров осуществляется ферритовыми сердечниками марки 600НН длиной 12 и диаметром 2,8 мм. Намоточные данные катушек контуров приведены в табл. 33, а распайка выводов показана на рис. 91.

Разборка приемника Геолог при ремонте:

В случае сложного ремонта приемник следует разбирать в следующем порядке:
1) Отвернуть два винта-держателя нижней крышки и снять ее. 2) Изъять из отсека элементы питания приемника. 3) Отсоединить в разъеме два провода, ведущие к громкоговорителю. 4) Отвинтить четыре винта и поднять вверх раму. 5) Отвинтить четыре винта крепления обрамления, снять ручки регуляторов громкости, тембра, настройки, 7 кнопок переключателя диапазонов, отвернуть колпачок штыревой антенны и отделить обрамление от рамы.

Для ремонта переключателя диапазонов необходимо: 6) Отвернуть винт, которым верньерное устройство прикреплено к плате ВЧ. 7) Отпаять провода от КПЕ и платы ПЧ. 8) Вывернуть два винта, с помощью которых переключатель диапазонов прикреплен к верху рамы, и три винта, крепящие платы ПЧ й ВЧ с помощью скоб. 9) Изъять плату ВЧ. 10) Снять стопорную шайбу и пружину с ремонтируемой колодки переключателя диапазонов и осторожно вывести шток из колодки переключателя.

Для снятия верньерного устройства и ремонта блока КПЕ необходимо: 11) Отпаять проводники от блока КПЕ. 12) Отвернуть винт, которым блок КПЕ прикреплен к бобышке на верхней панели. 13) Освободить винт, удерживающий кронштейн на плате ВЧ. 14) Снять пластмассовую шайбу с оси шестерни и трубки. 15) Ось трубки выдвинуть вверх до упора. 16) Снять кронштейн с блока КПЕ. 17) Отвернуть винт, крепящий шестерни, и снять шестерни. 18) Отвернуть два винта и вынуть блок КПЕ.

При установке блока КПЕ для устранения люфта перед зацеплением шестерен необходимо: 19) Развернуть зубчатые секторы и натянуть пружину. 20) Ввести шестерни в зацепление. 21) Закрепить стопорные винты.

Чтобы снять штыревую (телескопическую) антенну, следует: 22) Отвернуть два винта, крепящие ее к верху рамы. 23) Отпаять провода и выдвинуть антенну.

Сборка приемника производится в обратном порядке.

📁Дополнительная информация портативного радиоприёмника Геолог:

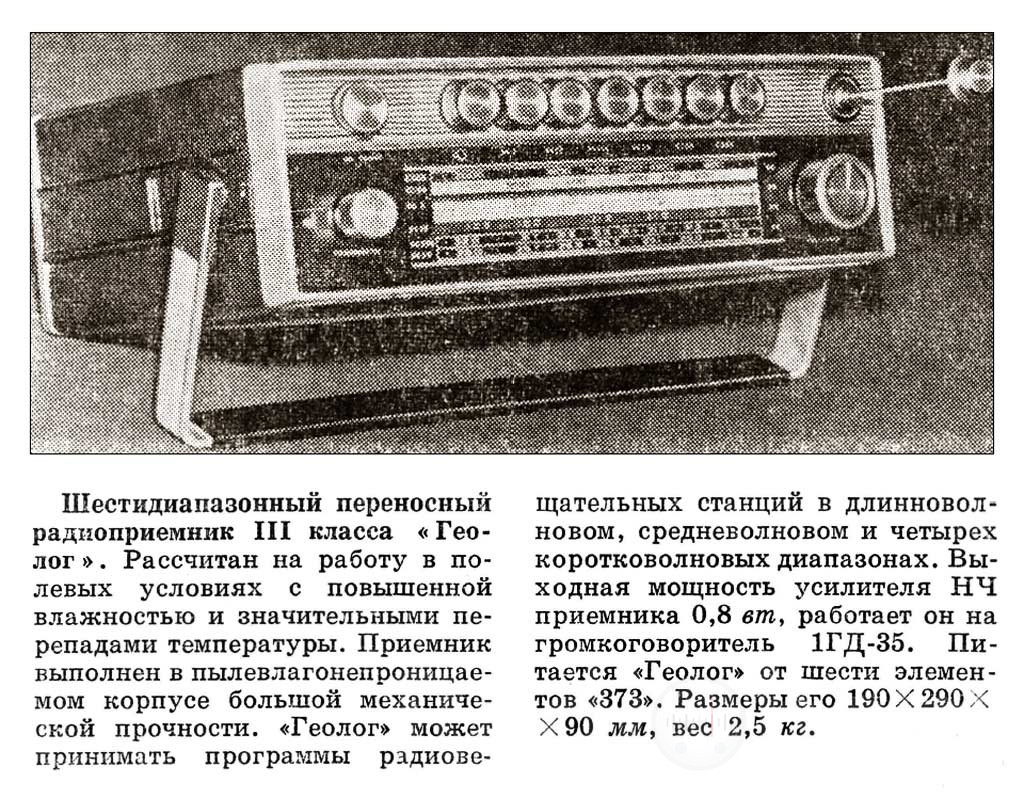

Рекламные обложки радиоприёмника «Геолог»

Обложки руководств и инструкций по эксплуатации радиоприёмника «Геолог»
