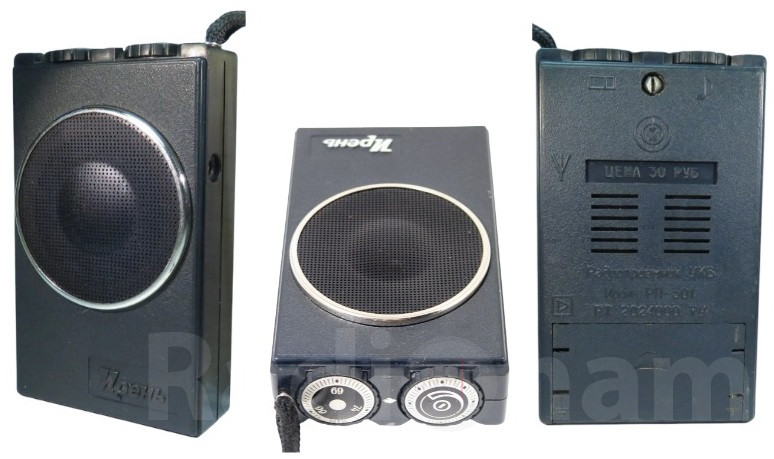

Радиоприемник Ирень 401

🔌Технические характеристики носимого радиоприёмника Ирень 401:

• Чувствительность, ограниченная шумами, при отношении сигнал/шум не менее 26 дБ со входа для внешней антенны — 18мкВ
• Односигнальная селективность по зеркальному и другим дополнительным каналам приема — 30 дБ
• Коэффициент гармоник всего тракта по электрическому напряжению — 3 %
• Диапазон воспроизводимых частот по звуковому давлению при неравномерности АЧХ 18 дБ: 450...3150 Гц.
• Выходная мощность:

Номинальная — 70 мВт

Максимальная — 100 мВт

• Ток покоя — 23 мА
• Ток, потребляемый при выходной мощности 40% от номинальной -  35 мА
• Габариты радиоприёмника: 35х115х65х30 мм
• Масса радиоприёмника (с источником питания) — 200 г.


📖История и описание носимого радиоприёмника Ирень 401:

Самый маленький портативный радиоприёмник «Ирень-401» выпускался с 1986 года на Пермском заводе аппаратуры дальней связи. Это первая советская компактная модель, предназначенная для приёма радиостанций в диапазоне УКВ-ЧМ. С осени 1989 года завод выпускал приёмник «Ирень РП-301» продолжая выпуск прежней модели. Схема моделей разных лет выпуска имеет отличия, в частности в некоторых партиях была замечена замена первой микросхемы транзисторами. Первые выпуски радиоприёмников назывались просто «Ирень», без класса их сложности.

Описание радиоприёмника «Ирень-401» в  журнале Радио №6 за 1987 год:

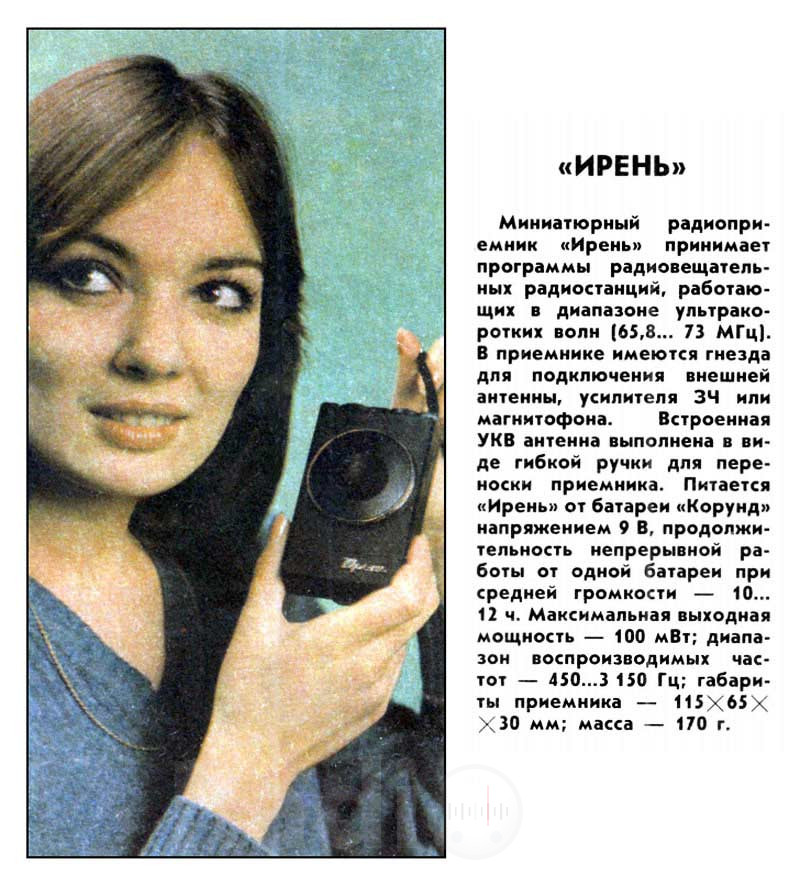

В последние годы вновь возрос интерес к малогабаритной бытовой аппаратуре, в частности к карманным радиоприемникам. Небольшие размеры, малая масса, простота эксплуатации делает их незаменимыми спутниками туристов, любителей загородных прогулок, дачников.

Многих, безусловно, порадует самый маленький отечественный карманный радиоприемник «Ирень-401». Это первый серийный приемник такого типа принимающий программы УКВ ЧМ радиостанций в диапазоне 65,8...74 МГц. Питается он от одной батареи «Корунд» напряжением 9 В. Единственный, пожалуй недостаток приемника — довольно большой потребляемый ток.

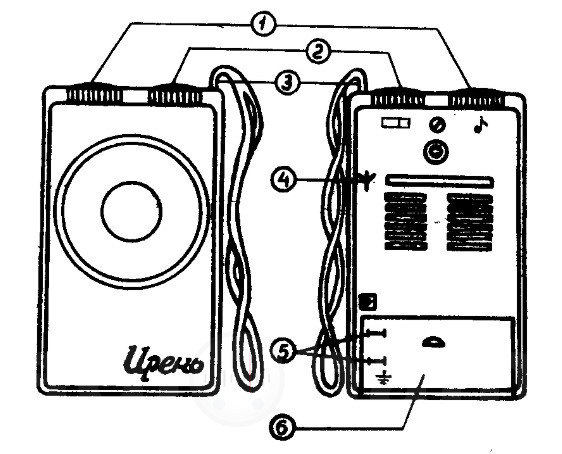

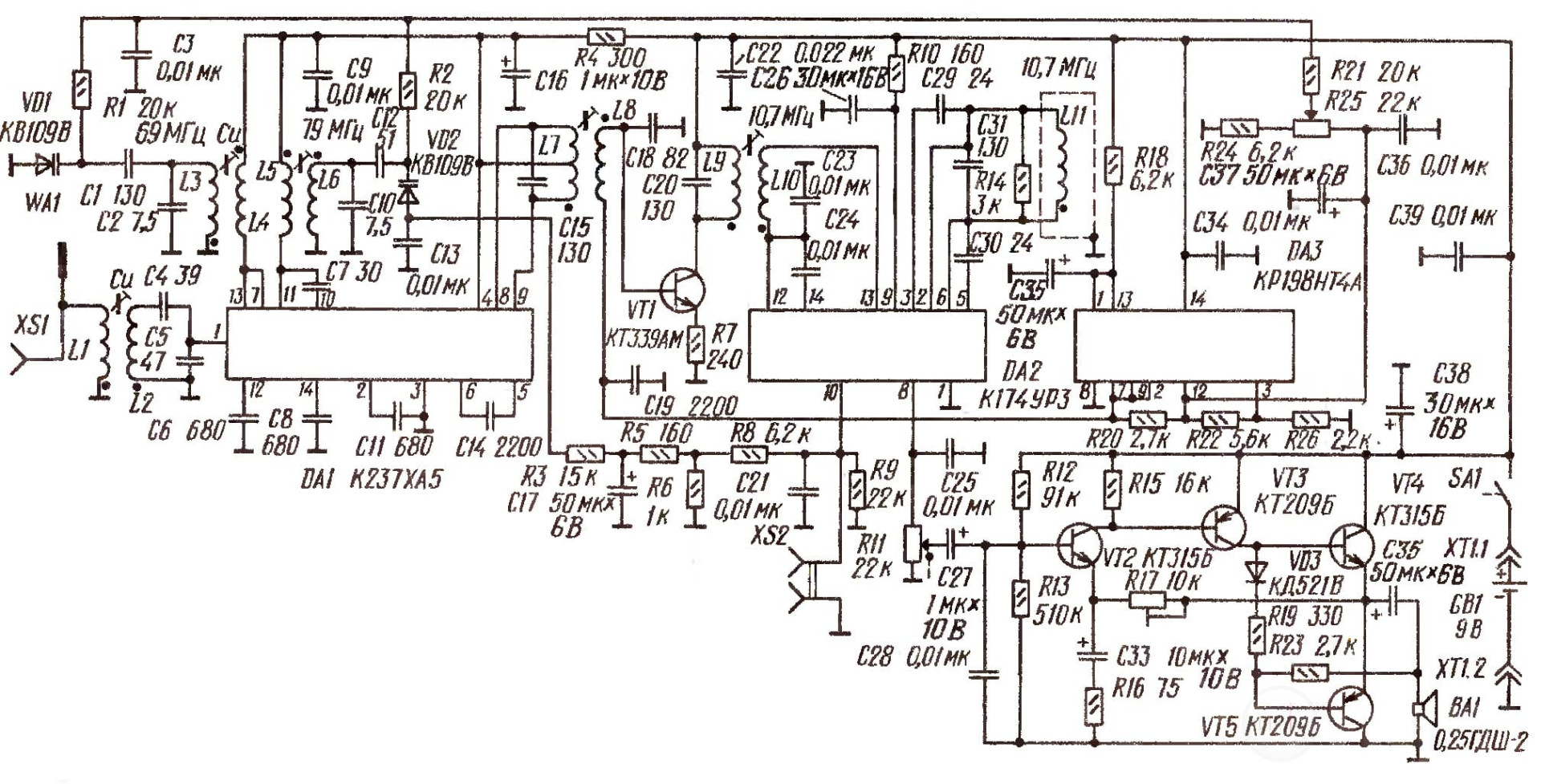

Принципиальная электрическая схема радиоприемника Ирень 401:

Радиоприемник «Ирень-401» — супергетеродин на трех микросхемах и пяти транзисторах (см. рисунок). Прием ведется на встроенную антенну WA1, размещенную в ручке для переноски. Принятый сигнал через высокочастотный трансформатор LIL2 и емкостный делитель С4С5 поступает на вход микросхемы DA1, на которой собраны усилитель радиочастоты (РЧ), гетеродин и смеситель. Настройка на радиостанции - электронная с помощью варикапов VD1, VD2, включенных в колебательные контуры усилителя РЧ и гетеродина и управляемых напряжением, снимаемым с движка переменного резистора R25.

Смеситель (выводы 4, 8 DA1) нагружен колебательным контуром L7C15 настроенным на промежуточную частоту (ПЧ) 10,7 МГц. Первый каскад усиления ПЧ собран на транзисторе VT1, коллекторную цепь которого включен в контур 1.9C20.

Микросхема DA2 выполняет функции усилителя-ограничителя сигнала ПЧ, частотного детектора и предварительного усилителя 3Ч. Продетектированный сигнал с вывода 10 поступает на розетку XS2 (линейный выход) и через фильтр R9C21R8R6R5C17R3 на варикап VD2 для автоматической подстройки частоты гетеродина. Усиленное напряжение 3Ч с вывода 8 подается на вход бестрансформаторного усилителя
мощности на транзисторах VT2-VT5. Нагружен он динамической головкой BA1

На транзисторах микросхемы DA3 собран стабилизатор напряжения смещения транзистора VT1 и напряжения управления варикапами VD1, VD2.
гнезду XS2 можно подключить внешний усилитель 3Ч или магнитофон для записи радиопередач на магнитную ленту. Диапазон воспроизводимых приемником частот в этом случае значительно шире — от 63 до 10 000 Гц.

На встроенную в ручку антенну приемник принимает передачи радиостанций в радиусе до 40 км. Зону уверенного приема удается увеличить при
использовании внешней антенны. Ею может служить медный провод диаметром 1,5...2 мм, впаянный в прилагаемый к приемнику штепсель.
