🔌 Технические характеристики электронного телеграфного ключа:
- Размеры телеграфного ключа не превышают — 235x90x50 мм
- Масса телеграфного ключа: 1,5 кг
- Ключ обеспечивает формирование звуковых сигналов «точка» и «тире» при нажатии манипулятора соответственно в правую и левую стороны. Соотношение между длительностью этих сигналов составляет 1:3 и остается неизменным во всем интервале регулировки скорости передачи.
- Регулирование скорости передачи — от 30 до 200 знаков в минуту.
- Питание ключа осуществляется от сети переменного тока напряжением 220 В (+22-33 В) или внешнего источника постоянного тока напряжением 12±1.2 В
- Ток потребляемый ключом:
не превышает 45 мА при номинальном напряжении источника (12 или 5 В)
не превышает 35 мА при пониженном напряжении (8 или 3,5 В).
📖 История и описание электронного телеграфного ключа:

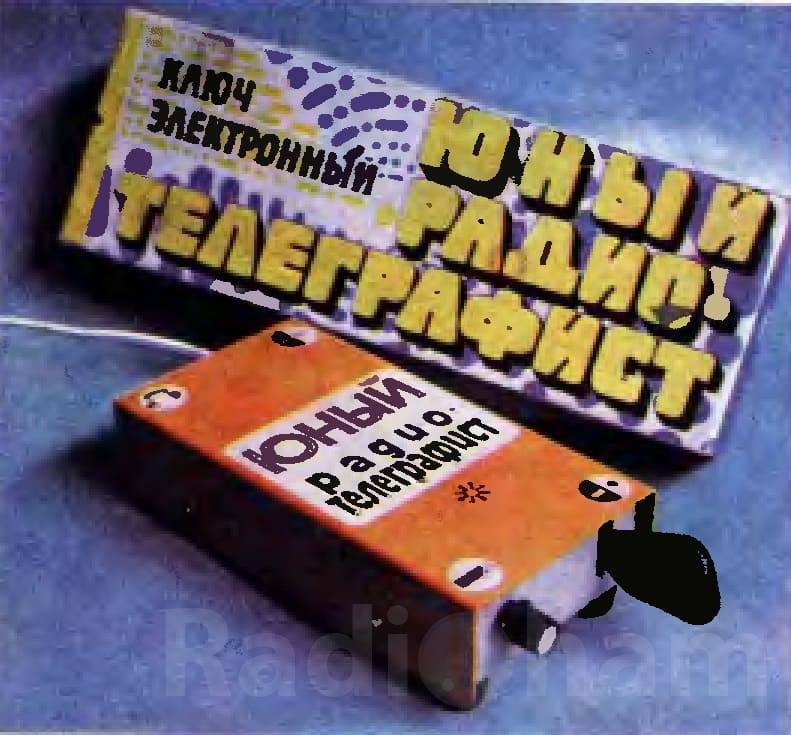

Хороший подарок всем, кто занимается радиоспортом, сделал коллектив завода «Ужгородприбор», начавший серийное производство электронного ключа «Юный телеграфист» с 1980 года. (см. рис. 1).

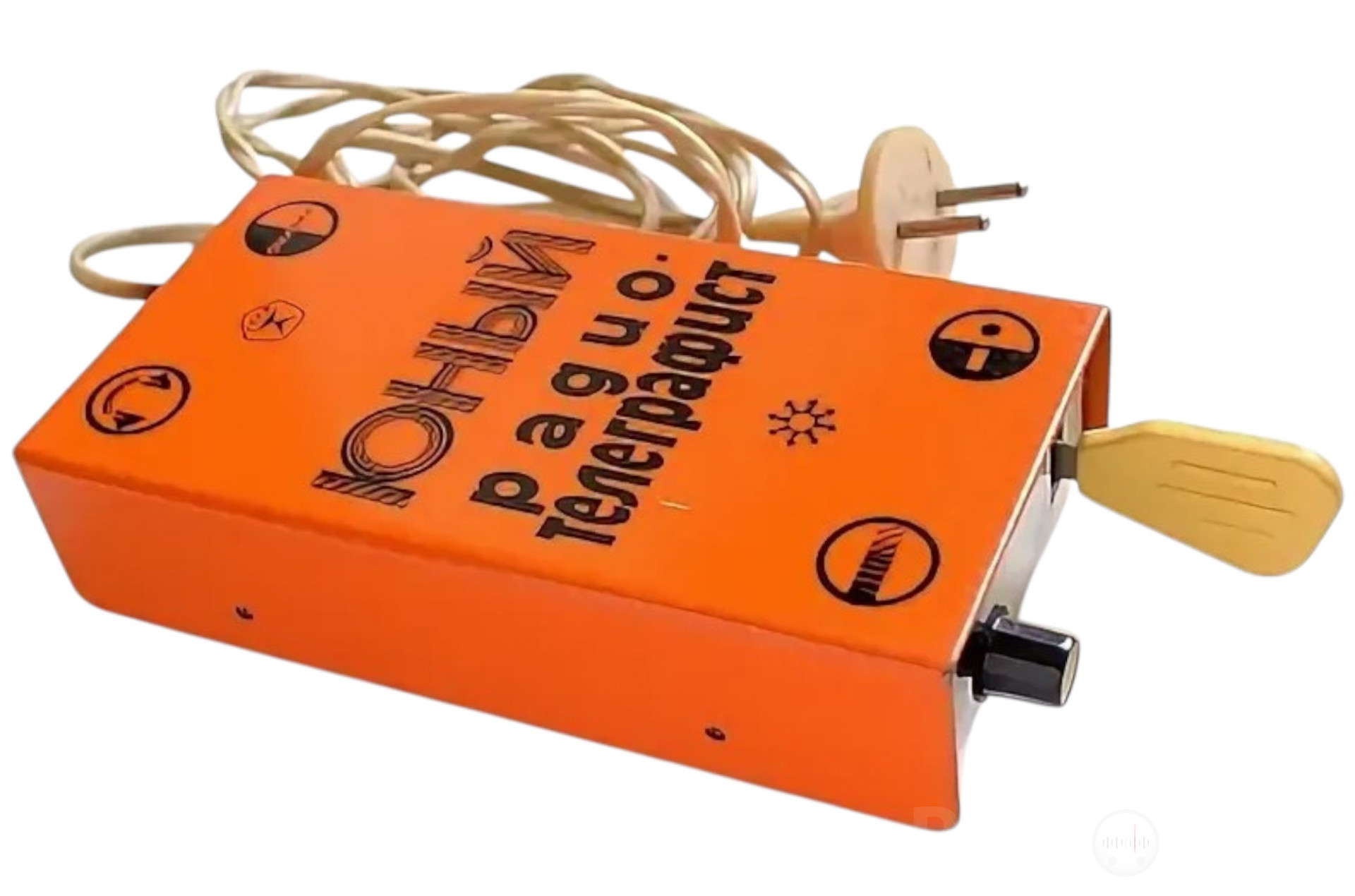

Этот компактный телеграфный ключ является полностью автономным устройством, в котором имеются манипулятор, сетевой блок питания, а также телефон для слухового контроля передаваемого текста. Электронный ключ «Юный радиотелеграфист» предназначен в первую очередь для изучения телеграфной азбуки и проведения различных радиоигр но после некоторых дополнений (о них мы рассказываем ниже) его можно использовать и на любительских коротковолновых и ультракоротковолновых радиостанциях. Ключ обеспечивает формирование звуковых сигналов «точка» и «тире» при нажатии манипулятора соответственно в правую и левую стороны. Выполнен этот электронный ключ на цифровых интегральных микросхемах транзисторно-транзисторной логики (серия К155) и кремниевых транзисторах.
Принципиальная схема электронного телеграфного ключа:

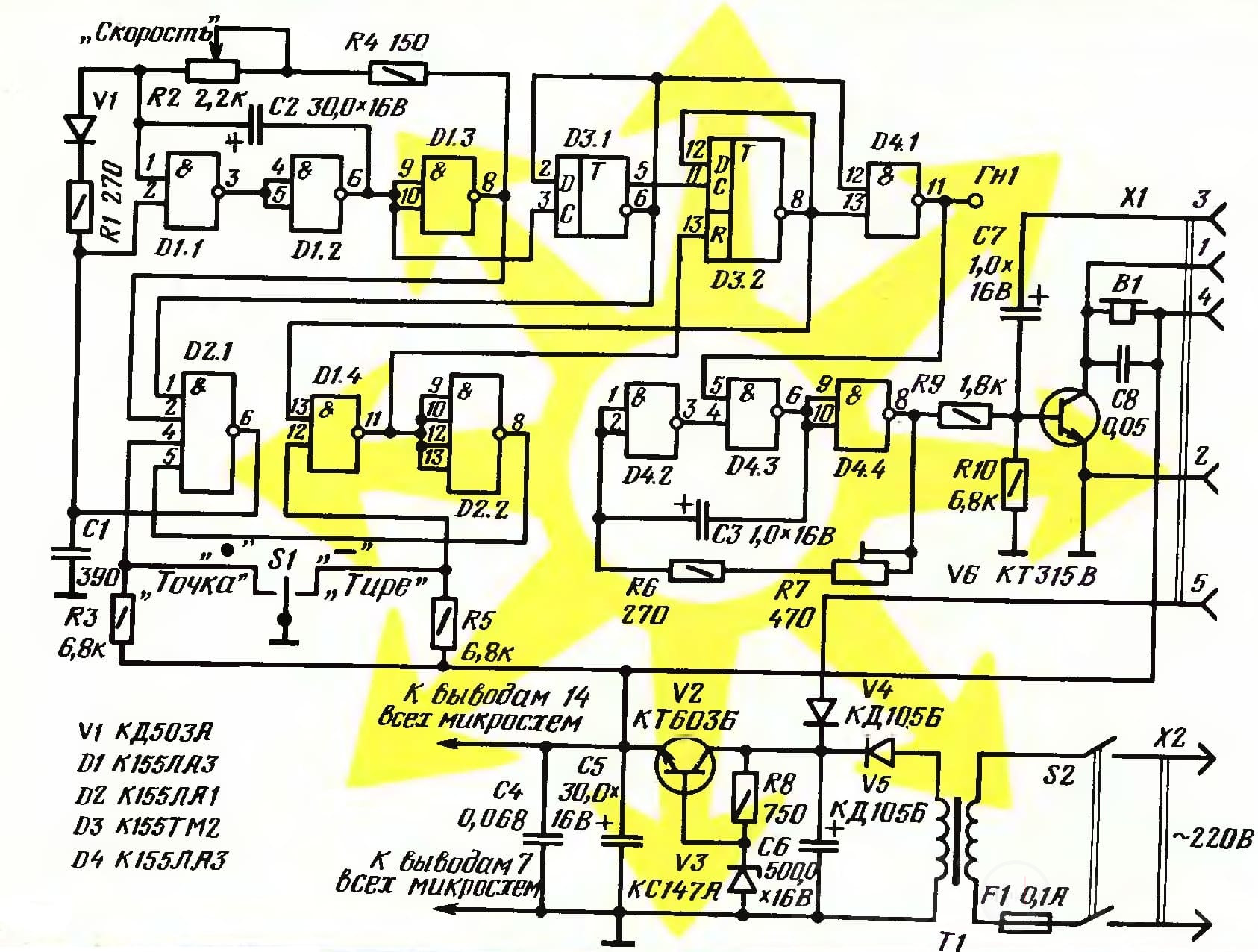

Принципиальная схема ключа приведена на рис. 2. Выходной разъем X1 — стандартная розетка СГ-5. Распайка выводов на ней выполнена удачно — подключать ключ к магнитофону (для записи текстов) и другой бытовой радиоаппаратуре можно с помощью имеющихся в них комплектах соединительных кабелей. Через тот же разъем к ключу подключают головные телефоны (низкоомные или высокоомные), внешний источник питания или аналогичный телеграфный ключ (для ведения двустороннего обмена), однако соединительные кабели в этом случае необходимо изготовить самостоятельно.
Три экземпляра электронного ключа «Юный радиотелеграфист» были испытаны в лаборатории редакции журнала «Радио». Ключ имеет привлекательный внешний вид. Его достаточно большая масса (около 1,5 кг) и наличие трех резиновых ножек обеспечивают надежную фиксацию практически на любой поверхности. Технические характеристики всех трех экземпляров ключа полностью соответствовали данным, которые приведены в прилагаемом руководстве по эксплуатации.
Интересные результаты дали испытания ключей при питании от автономных источников. Фактически все их характеристики сохранялись при понижении напряжения примерно до 8 В. Более того, оказалось, что этот ключ полностью работоспособен и при источнике питания напряжением 3,5...5 В. Для этого питание от внешнего источника необходимо подавать не так, как рекомендует руководство по эксплуатации, а в обход встроенного стабилизатора, т. е. через гнезда 4 ( + 3.5...5 В) и 2 (общий провод) разъема X1.
Этот вариант очень удобен при использовании ключа в различных радиоиграх, в частности при обеспечении связью в полевых условиях игры «Зарница», так как позволяет питать его от одной батареи 3336Л. Ток потребляемый ключом, не превышает 45 мА при номинальном напряжении источника (12 пли 5 В) и 35 мА при пониженном напряжении (соответственно 8 или 3,5 В).
Доработка электронного телеграфного ключа:
Было бы неправильным обойти молчанием один недостаток этого электронного ключа. В нем использован простой манипулятор того типа, что нередко применяют радиолюбители. Однако для основного рабочего полотна манипулятора выбрана очень тонкая сталь, что привело к излишней «мягкости» манипулятора, затрудняющей работу уже при скорости 60 знаков в минуту. По этой же причине резкое отпускание манипулятора во время его нахождения у одного из контактов, может привести к самопроизвольному замыканию с противоположным контактом (манипулятор плохо демпфирован).
Доработать этот узел нетрудно. Здесь есть несколько вариантов. Можно, например, изготовить новое полотно манипулятора из отрезка ножовочного полотна толщиной 0,7...1 мм (его обработку ведут на наждачном круге) или из двустороннего фольгированного стеклотекстолита толщиной 1,5...2.5 мм Толщину материала следует подобрать экспериментально по тому, как рука будет «чувствовать» манипулятор (это ощущение сугубо индивидуальное — одни уверенно работают на более «мягких» манипуляторах, а другие на более «жестких»). На ножовочное полотно необходимо надеть пластину из оргстекла толщиной 2,5...4 мм — это будет ручка манипулятора. Если полотно изготовлено из относительно толстого стеклотекстолита, то ручку можно и не делать, а просто удалить с конца полотна фольгу. Есть и еще один способ увеличения жесткости манипулятора — к существующему полотну прикрепляют полоску из двустороннего фольгированного стеклотекстолита размерами 60 x 80 мм и толщиной 1...1.5 мм.
При любом варианте переделки необходимо распилить по толщине нового полотна щель в стойке, с помощью которой в некоторых пределах регулируют жесткость манипулятора. Кроме того, под винт крепления этой стойки целесообразно подложить изолирующую шайбу, так как при некоторых положениях стойки имеющаяся металлическая шайба может замкнуть печатные проводники платы ключа.

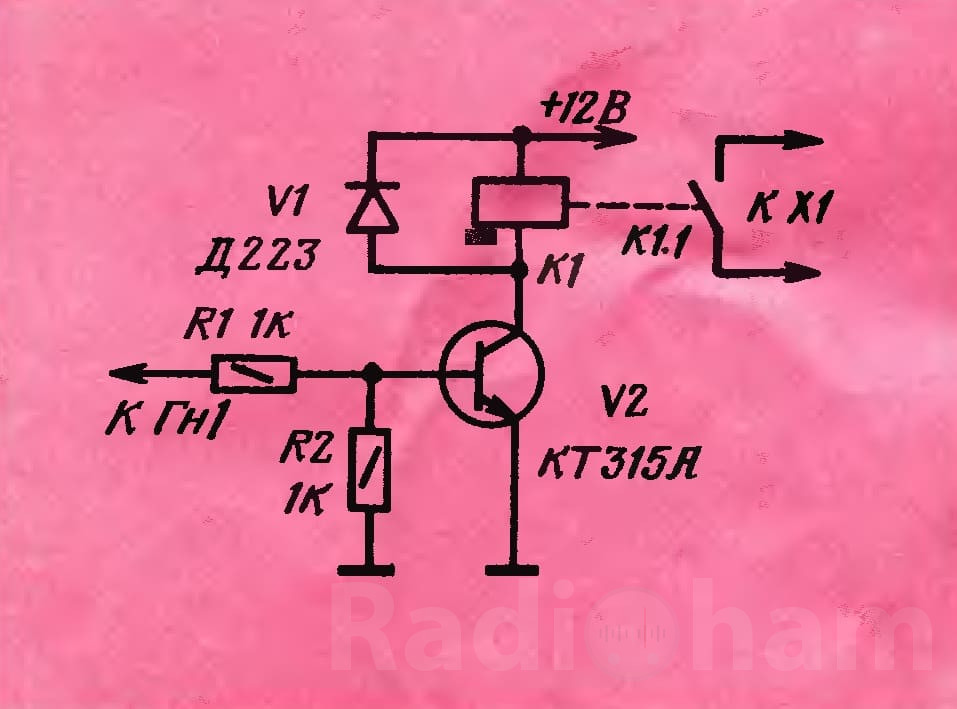

Чтобы электронный ключ «Юный радиотелеграфист» можно было использовать и на любительских КВ и УКВ радиостанциях, а него необходимо ввести дополнительный каскад, схема которого приведена на рис. 3. Сформированные ключом сигналы — «точки» и «тире» снимаются с выхода элемента D4.1 и через гнездо Гн1 и делитель R1R2 поступают на базу транзистора V2, работающего в ключевом режиме. В коллекторную цепь этого транзистора включено реле K1, контактами K1.1 которого и осуществляют манипуляцию передатчика. Эти контакты реле подключают к гнездам 1 и 4 разъема X1 вместо проводников, идущих от головного телефона. После такой переделки электронный ключ уже нельзя использовать для некоторых радиоигр («работа в сети»), но все остальные функции — возможность записи на магнитофон, слухового самоконтроля передаваемого текста и питания от автономного источника напряжением 12 В — сохраняются.
Для манипуляции можно использовать любое небольшое по габаритам реле с напряжением срабатывания не более 12 В (например, РЭС-64А, паспорт РС4.569.726). Питание для этого каскада (примерно 12 В) берут с первого конденсатора выпрямителя — С6 по схеме рис. 2. На плате ключа имеется достаточно места для размещения деталей этого дополнительного каскада (см. фото в тексте). Переделанный таким образом электронный ключ «Юный радиотелеграфист» (эту работу провел оператор UK3R Б. Рыжавский) был испытан на радиостанции редакции. Ключ работал устойчиво, сбоев из-за высокочастотных наводок не наблюдалось. Однако если «заземление» передатчика по высокой частоте плохое (это нередко бывает на любительских станциях, особенно при использовании антенн типа «луч» и т. п.), то они, в принципе, могут возникнуть. В этом случае для устранения сбоев необходимо включить между контактами манипулятора и общим проводом конденсаторы небольшой емкости (до 100 пФ).
