Кассетный магнитофон Романтик 306

Кассетный магнитофон Романтик 306



🔌Технические характеристики кассетного магнитофона Романтик 306:

  • Напряжение питания:

от сети переменного тока 127, 220 В ±10 %

от автономного источника постоянного тока 5,6—9,3В

  • Автономный источник питания элемент типа 373 6 шт.
  • Мощность, потребляемая от сети переменного тока, не более 10 В А
  • Количество дорожек записи — 2
  • Рабочий диапазон частот магнитофона: 63±10000 Гц
  • Относительный уровень помех не хуже:

в канале воспроизведения минус 48 дБ

в канале записи-воспроизведения минус 46 дБ

  • Длительность записи и воспроизведения обеих дорожек при использовании кассеты типа МК-60 — 60 мин.
  • Выходная мощность:

номинальная — 0,5 Вт

максимальная при работе от сети не более — 4 Вт

  • Габаритные размеры магнитофона: 110x252x285 мм
  • Масса, не более (с элементами типа 373) — 4,3 кг

📖История и описание кассетного магнитофона Романтик 306:

Кассетный магнитофон «Романтик-306» с 1979 года выпускали Горьковский завод им. Петровского и Петропавловский завод им. Кирова. «Романтик-306» переносный кассетный монофонический односкоростной магнитофон 3 класса по ГОСТ 20838-75, предназначен для записи и воспроизведения музыкальных и речевых программ при использовании кассеты МК-60.

Магнитофон Романтик 306 позволяет производить:

— запись с микрофона, звукоснимателя, радиоприемника, телевизора, радиотрансляционной линии, другого магнитофона;

— стирание записи;

— электрическое воспроизведение записи через линейный выход, что позволяет подключить внешний усилитель с акустической системой;

—акустическое воспроизведение записываемых и записанных программ через внутренний громкоговоритель.

Магнитофон Романтик 306 имеет следующие вспомогательные устройства и функции:

—возможность раздельной регулировки уровня записи и уровня громкости;

—встроенный микрофон с автоматическим регулированием уровня записи (АРУЗ);

—отключаемое АРУЗ для всех входов;

—счетчик расхода ленты;

—возможность раздельной регулировки тембра по высшим и низшим частотам;

—индикация включения магнитофона в сеть переменного тока.

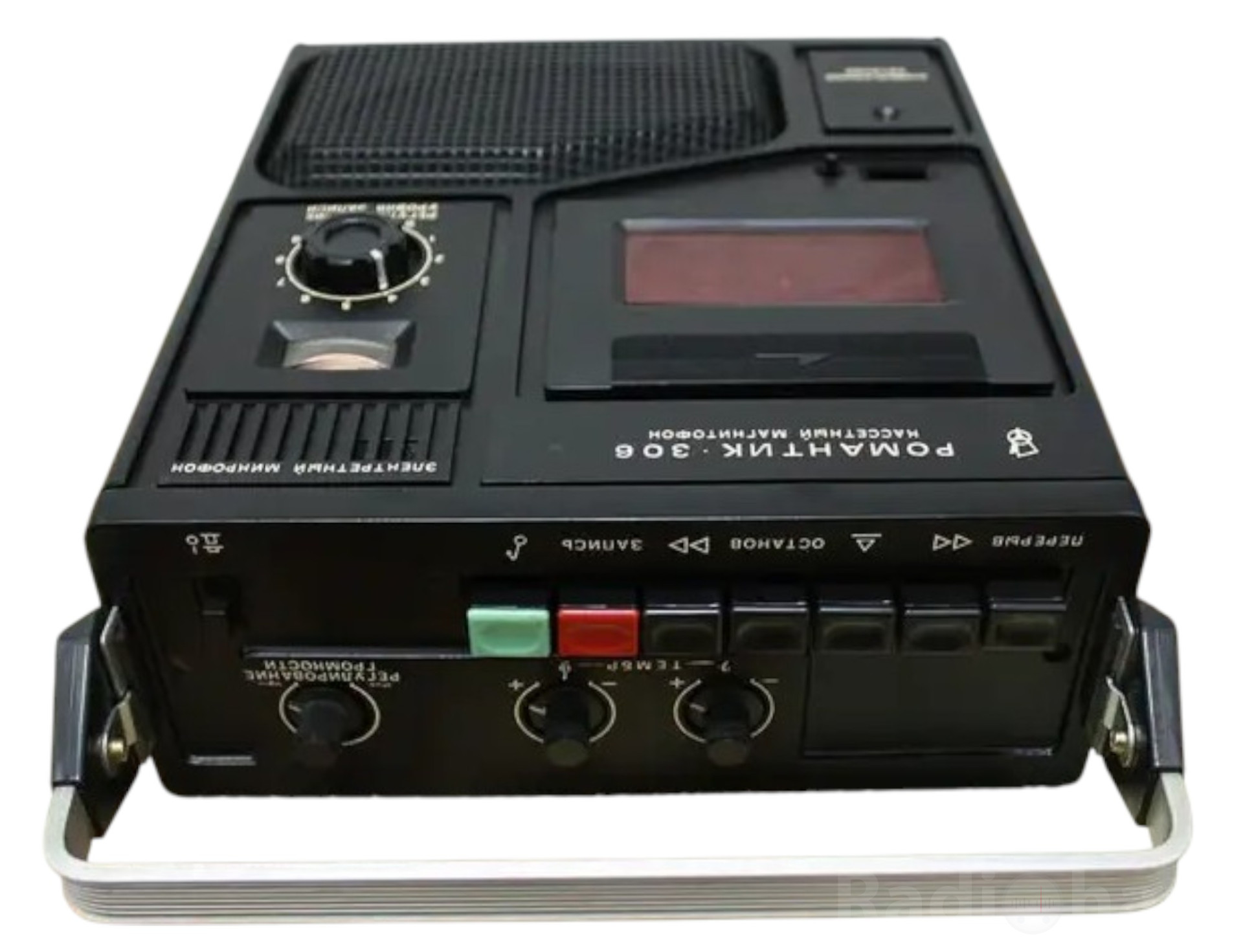

Конструкция магнитофона Романтик 306:

Магнитофон собран в пластмассовом корпусе из ударопрочного полистирола и состоит из следующих функциональных узлов; ЛПМ с электродвигателем и кнопочной станцией управления; усилителя; блока питания; платы АРУЗ; платы тембров и панели разъемов.

Корпус магнитофона сборный, состоит из двух боковых полукорпусов и верхней панели. На рис.1 показаны органы управления и индикации.

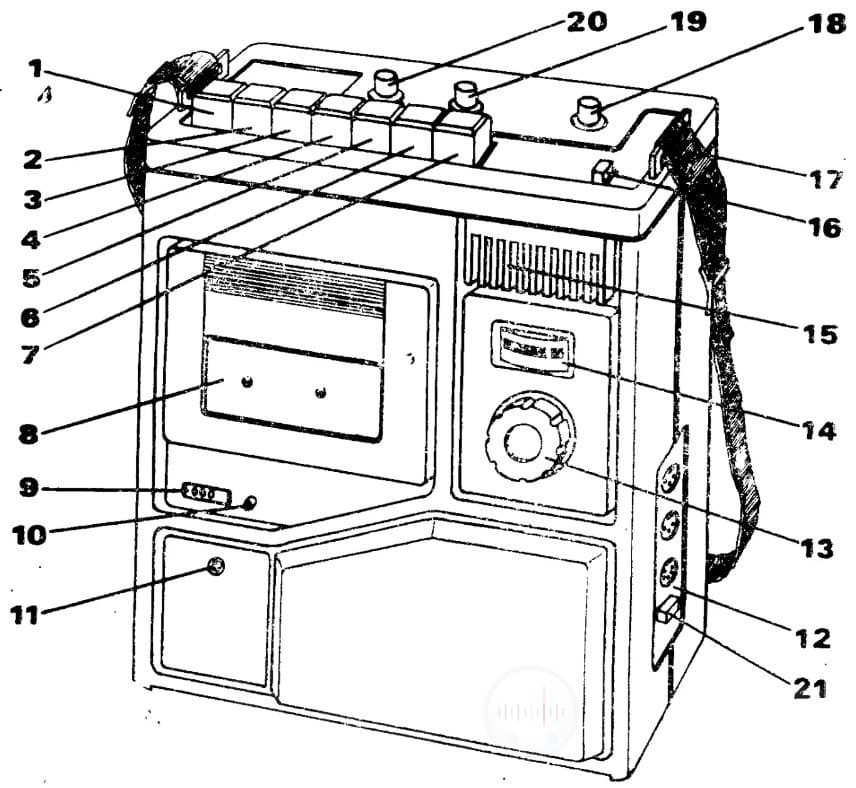

Рис.1 Расположение и назначение органов управления магнитофона «Романтик-306»:
1—кнопка «ПЕРЕРЫВ»
2—кнопка перемотка вперед
3—кнопка воспроизведение
4—кнопка «ОСТАНОВ»
5—кнопка перемотка назад
6—кнопка «ЗАПИСЬ»
7—кнопка открывания крышки и подъема кассеты
8—крышка кассетного отсека
9—счетчик расхода ленты
10—кнопка сброса показания счетчика расхода ленты
11—индикатор включения магнитофона в сеть
12—панель для внешних соединений
13—ручка «РЕГУЛИРОВАНИЕ УРОВНЯ ЗАПИСИ»
14—индикатор уровня записи
15—место расположения встроенного микрофона
16—кнопка включения встроенного микрофона
17—ремень переноса
18—ручка «РЕГУЛИРОВАНИЕ ГРОМКОСТИ»
19—ручка регулятора тембра по высшим частотам
20—ручка регулятора тембра по низшим частотам
21—кнопка включения АРУЗ

На правой боковой стенке корпуса расположены три розетки для подключения звукоснимателя и микрофона, радиоприемника и радиотрансляционной линии, линейного выхода и кнопка включения АРУЗ. На левой боковой стенке корпуса расположено гнездо для подключения магнитофона к сети 127/220 В с сетевым предохранителем. На задней стенке имеется ниша для установки шести элементов питания типа 373 и для хранения сетевого шнура. Обе ниши закрываются пластмассовыми крышками. В магнитофоне предусмотрена установка ручки и ремень для переноски.

Принципиальная схема магнитофона Романтик 306:

Электрическая часть магнитофона «Романтик-306» (рис. 3.34) содержит универсальный усилитель, генератор тока стирания и подмагничивания, устройство индикации, усилитель мощности, стабилизатор напряжения 6,5 В, расположенные на печатной плате А2, устройство АРУЗ и цепи встроенного микрофона В2 на печатной плате А1 блок регуляторов тембров и громкости на печатной плате А4; блок питания на печатной плате А5; регулятор скорости электродвигателя на печатной плате АЗ.

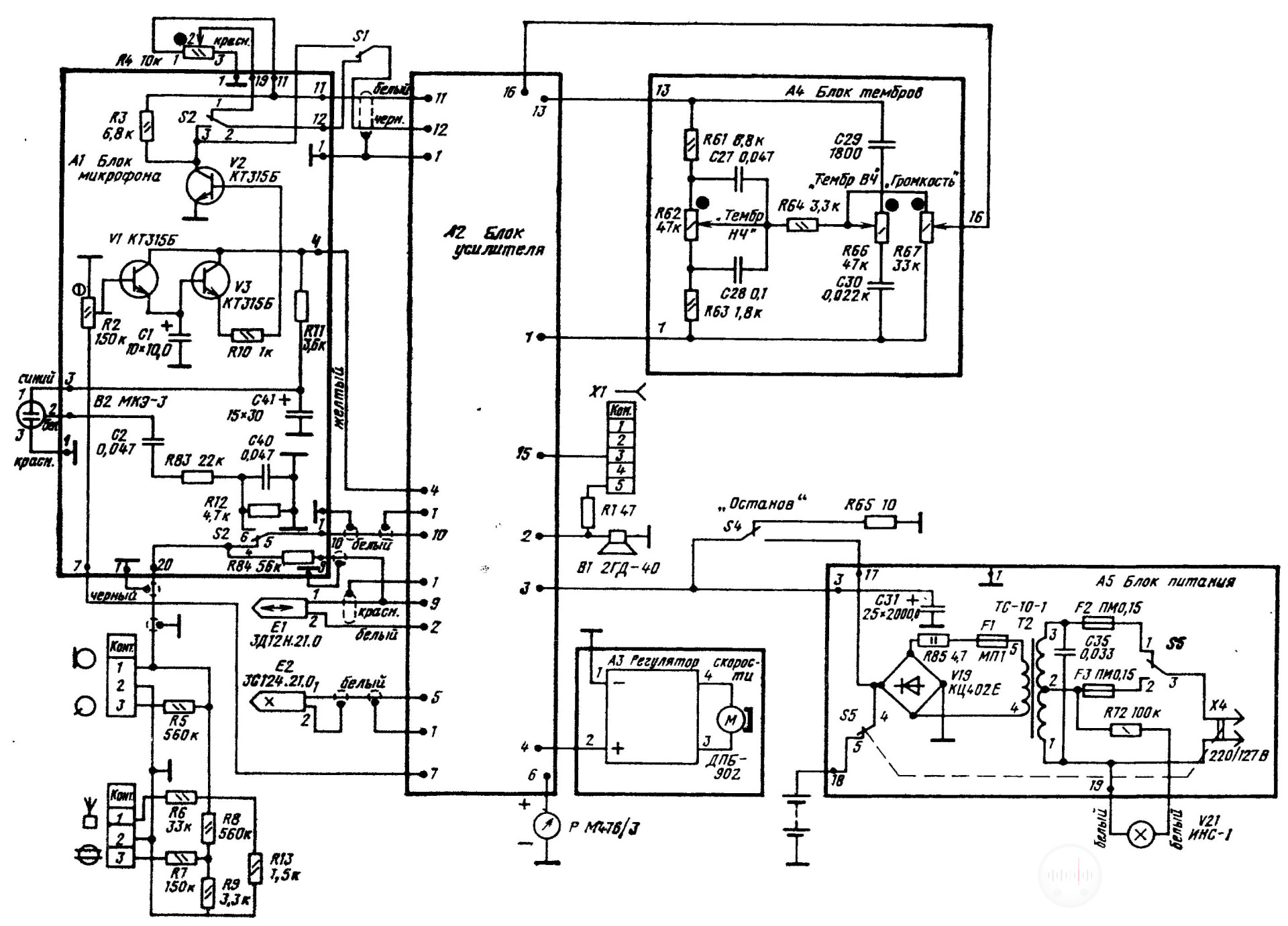

Рис. 3.34. Электрическая принципиальная схема магнитофона «Романтик-306»


Воспроизводимые сигналы с магнитной головки Е1 поступают на вход универсального усилителя, контакты 8, 9 платы А2. Записываемые сигналы с входного делителя напряжения поступают на контакты 10,1 платы А2 входа универсального усилителя. При записи со встроенного микрофона входной делитель отключается переключателем S2 платы А1 и ко входу универсального усилителя подключается микрофон В2.

Универсальный усилитель (рис. 3.35, а) состоит из входного и корректирующего усилителей. Входной усилитель выполнен на транзисторах V2 (рис. 3.34), V4 с гальванической связью. Установка выходного воспроизводимого сигнала производится подстроечным резистором R26. Записываемый сигнал регулируется переменным резистором R4, расположенным на передней панели магнитофона. Корректирующий усилитель выполнен на транзисторах V8, V9, V12. Коррекция сигналов в области нижних частот рабочего диапазона обеспечивается элементами R37, R44, С23, а в области верхних частот элементами L2, С16, R25 в цепи частотно-зависимых обратных связей. Уровень коррекции сигналов устанавливается подстроечными резисторами R37, R25. Предыскажения сигналов в области нижних частот рабочего диапазона обеспечиваются элементами R36, R43, С22, а в области верхних частот элементами L2, С16, R24 в цепи частотно-зависимых обратных связей. Уровень предыскажений сигналов устанавливается подстроечным резистором R24. С выхода УУ воспроизводимые сигналы поступают на делитель R58, R59 и с него на разъем X1 линейного выхода и регуляторы тембра. С выхода УУ записываемые сигналы поступают на устройство индикации и на магнитную головку Е1 через резистор R38 и заграждающий фильтр L1C11.

Puc. 3.35. Электрические принципиальные схемы универсального усилителя генератора тока стирания и подмагничивания, устройства индикации (а), усилителя мощности (б) магнитофона «Романтик-306»

Генератор тока стирания и подмагничивания (рис. 3.35, а) выполнен на транзисторе V5. Магнитная головка Е2 включена в цепь колебательного контура ГСП и определяет его основные параметры (ток потребления 20—30 мА, ток стирания 80— 120 мА, частоту генерации 60—80 кГц). Ток подмагничивания устанавливается подстроечным резистором R19.

Устройство индикации записываемого сигнала (рис. 3.35, а) собрано на транзисторе V7 и диодах V10, V11. Усиленные и выпрямленные сигналы записи поступают на стрелочный прибор Р. Ток индикации устанавливается подстроечным резистором R30. Устройство индикации напряжения пи- тания выполнено на стабилитроне V15. Напряжение питания со стабилитрона поступает через резистор R50 на стрелочный прибор Р в режиме воспроизведения. Стабилитрон обеспечивает идентичность показаний стрелочного прибора при питании от сети и автономных источников питания.

Сигналы с выхода УУ через резистор R54 поступают на плату регуляторов тембров и громкости (см. рис. 3.34). Регулировка тембров воспроизводимых сигналов в области нижних частот обеспечивается переменным резистором R62, а в области верхних частот рабочего диапазона переменным резистором R66. Громкость воспроизводимых сигналов регулируется переменным резистором R67. Воспроизводимые сигналы с регулятора громкости поступают на входной каскад усилителя мощности.

Усилитель мощности (рис. 3.35, б) содержит входной усилитель на транзисторе V20, предварительный усилитель на транзисторе V22, предоконечный каскад на транзисторах V24, V25 и оконечный каскад на транзисторах V26, V27. Обратная связь по переменному току через элементы R73, R74, С34 обеспечивает низкий уровень амплитудно-частотных и нелинейных искажений УМ. Стабилизация тока покоя оконечного каскада достигается транзистором V23. Исключение возбуждения УМ на верхних частотах обеспечивается элементами С37, С39, R82. Положительная обратная связь через цепь R76, С36 позволяет УМ эффективно работать при максимальном уровне громкости воспроизводимых сигналов. Рабочая точка УМ устанавливается подстроечным резистором R71.

Запись сигналов может быть произведена с использованием устройства АРУЗ. При записи с встроенного магнитофона устройство подключается переключателем S2 платы А1, а при записи от других источников сигналов переключателем S1 магнитофона (см. рис. 3.34). Устройство АРУЗ содержит выпрямитель на транзисторе V1, усилитель постоянного тока на транзисторе V3 и регулирующий транзистор V2. Время срабатывания АРУЗ определяется емкостью конденсатора С1. Резистором R2 устанавливается порог срабатывания АРУЗ. При входном сигнале менее порога срабатывания АРУЗ управляющее напряжение на базе транзистора V3 недостаточно для открытия транзисторов V2, V3, поэтому сигнал не оказывает влияния на делитель R3, V2. При превышении входным сигналом порога срабатывания транзистор V2 открывается и уменьшает дифференциальное сопротивление перехода эмиттер — коллектор транзистора V2, что, в свою очередь, изменяет выходное напряжение УУ. При увеличении входного сигнала выше порога срабатывания на 20 дБ выходное напряжение УУ увеличивается не более чем на 3 дБ.

Магнитофон может питаться от встроенного блока питания при подключении магнитофона к сети напряжением 220/127 В и от автономного комплекта элементов типа 373. При питании от сети используется трансформатор Т2, выпрямитель V19 и конденсатор фильтра С31. Для защиты магнитофона от напряжений сети, отличающихся от номинальных, используется предохранитель F2. Индикация включения магнитофона в сеть осуществляется лампочкой V21. Переключение рода питания обеспечивается переключателем S5, который отключает автономный источник питания при подключении вилки Х4 в сетевую розетку. Стабилизатор напряжения 6,5 В для обеспечения стабильной работы УУ и ГСП выполнен на транзисторах V14, V16, V17 платы А2 (см. рис. 3.35, а) по схеме компенсационного типа. Опорное напряжение вырабатывается стабилитроном V13 и обеспечивает напряжение сравнения на базе транзистора V14. При изменениях напряжения питания от опорного напряжения вырабатывается сигнал управления, который через усилитель постоянного тока на транзисторе V17 управляет сопротивлением регулирующего транзистора V16 в цепи питания УУ и ГСП.

Моточные данные узлов магнитофонов указаны в табл. 3.33.

Напряжения на выводах транзисторов приведены в табл. 3.34.

Возможные неисправности и способы их устранения даны в табл. 3.35.

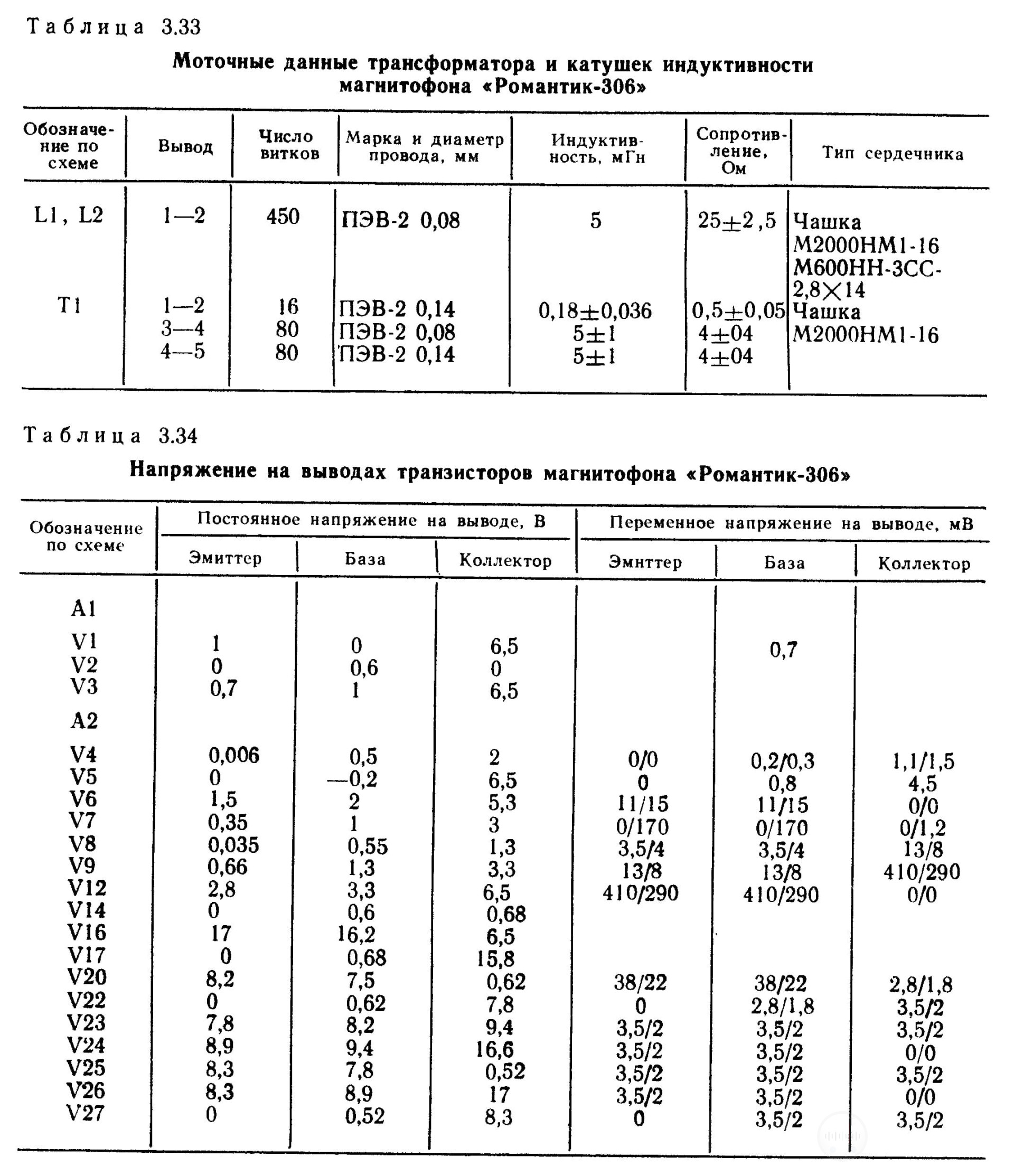

Таблица 3.33 Моточные данные трансформатора и катушки индуктивности магнитофона «Романтик-306»
Таблица 3.34 Напряжение на выводах транзисторов магнитофона «Романтик-306»

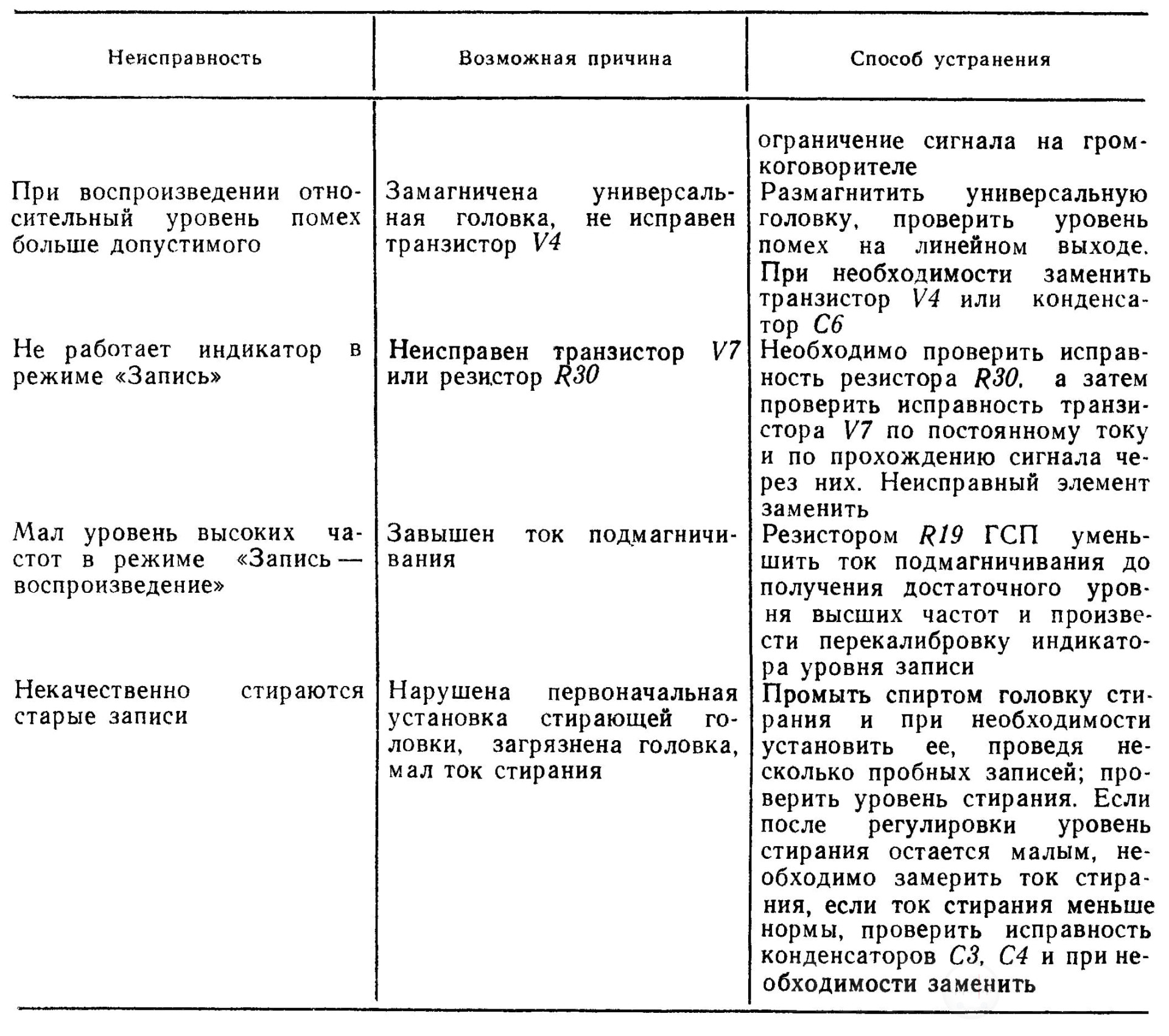

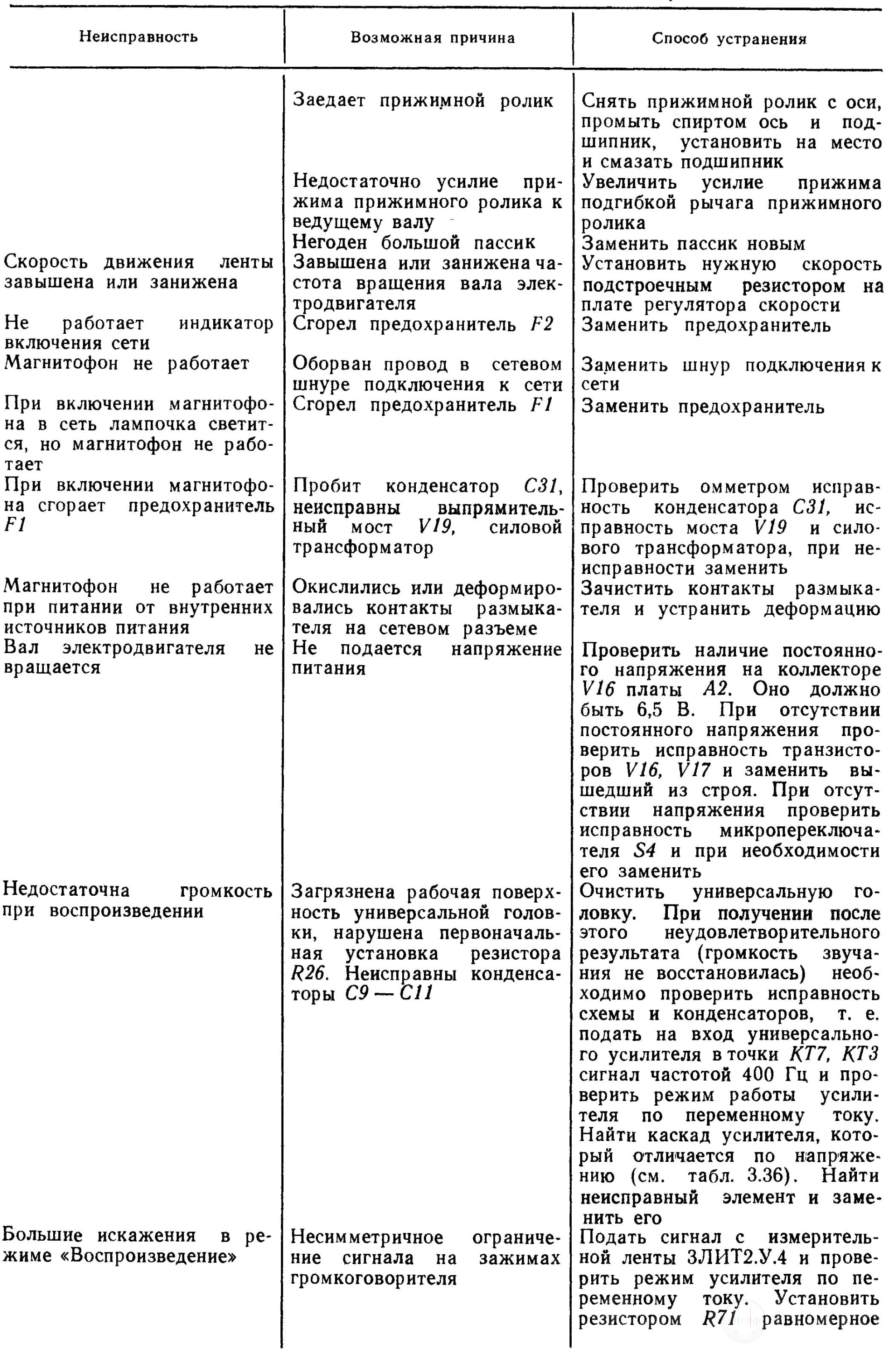

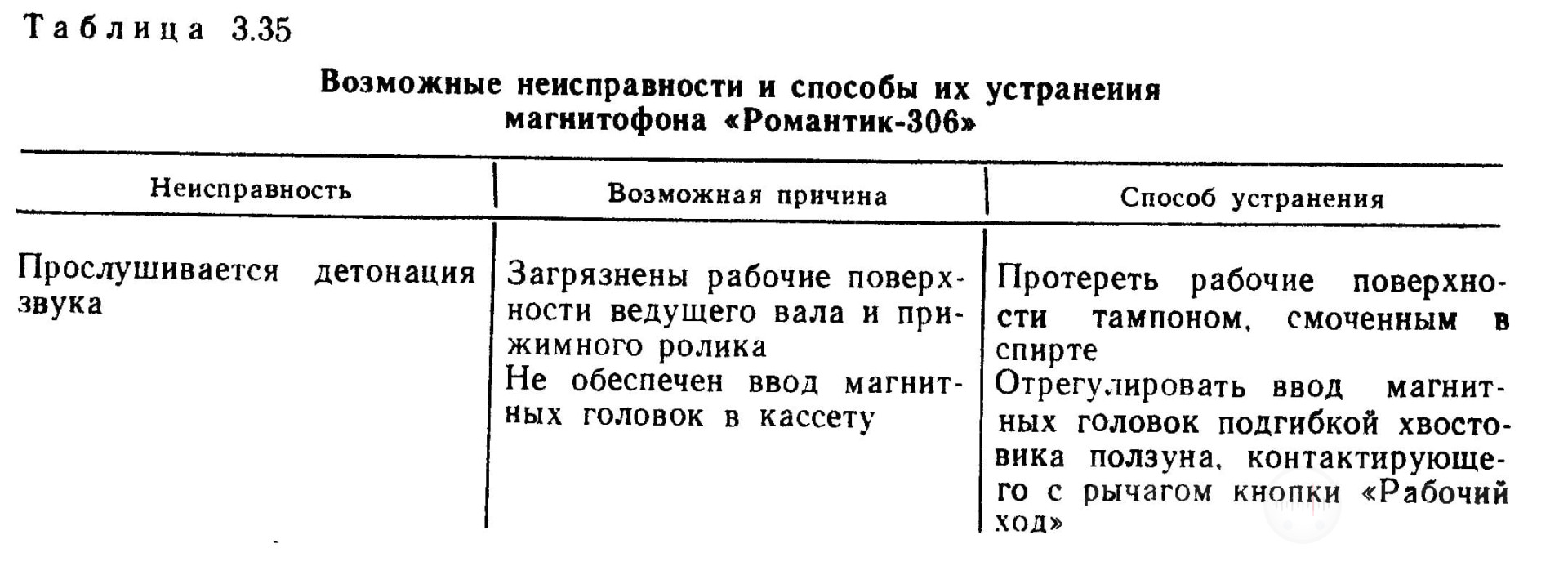

Таблица 3.35 Возможные неисправности и способы их устранения магнитофона «Романтик-306»

Порядок разборки и сборки магнитофона Романтик 306:

Для обнаружения и отыскания неисправностей магнитофон нужно разбирать в следующей последовательности. Снять ручку или ремень для переноски магнитофона; снять ручки управления; отвернуть два винта, крепящие верхнюю панель, и снять ее; отвернуть один винт в нише для элементов и другой в нише для сетевого шнура и снять заднюю стенку. Отвернуть три винта, крепящие плату усилителя к стойкам ЛПМ, не полностью отвернуть два винта, крепящие плату усилителя к кронштейну шасси, повернуть плату в удобное для ремонта положение и закрепить винтами. Отвернуть три винта, крепящие плату блока питания, и извлечь плату из корпуса. Отвернуть три винта, крепящие плату тембров, и снять ее. Для снятия ЛПМ следует отвернуть два винта и две стойки, крепящие ЛПМ к корпусу, и извлечь его. Собирают магнитофон в обратной последовательности.

📁Дополнительная информация кассетного магнитофона Романтик 306:

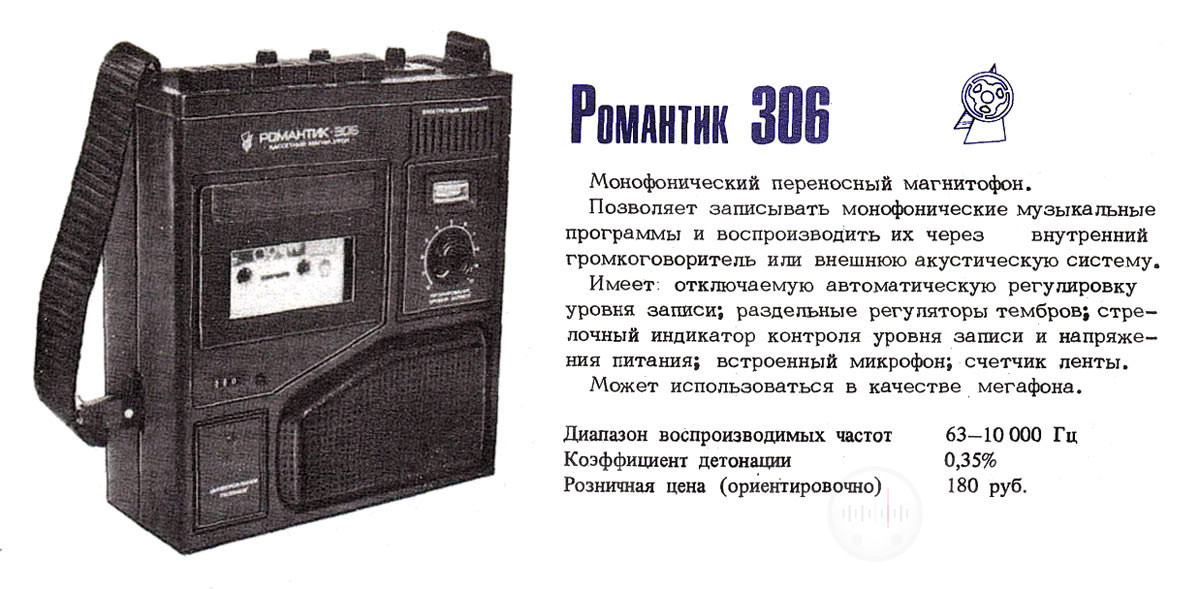

Брошюра с описанием и техническими характеристиками магнитофона «Романтик -306»




Обложки руководств по эксплуатации магнитофона «Романтик-306»
