🔌 Технические характеристики радиоприемника Рига 6:

  • Питание приемника осуществляется от сети переменного тока.
  • Среднее звуковое давление, развиваемое громкоговорителем приемника при номинальной выходной мощности 1,5 вт в полосе частот 100...5000 гц, составляет 15 бар (на расстоянии 1 м).
  • Мощность, потребляемая от сети — 55 вт
  • Выходная мощность 1,5 ва при коэффициенте нелинейных искажений не более 5%.
  • Диапазон принимаемых частот:

Длинные и средние волны стандартные.

Короткие волны 1: 3,95...7,4, Мгц (75,9—40,5 м);

Короткие волны 2: 9,45...12,1 Мгц (31,7—24,7 м).

  • Промежуточная частота — 464 кгц.
  • Габариты радиоприемника: 440х325х230 мм
  • Вес радиоприемника 12 кг.
  • Приемник имеет следующие каскады:

1. Преобразователь частоты на лампе 6А7.

2. УПЧ, детектор и АРУ на лампе 6Б8С.

3. Предварительный УНЧ на лампе 6Ж8.

4. Оконечный усилитель на лампе 6П6С.

5. Оптический индикатор настройки на лампе 6Е5С.

6. Выпрямитель на лампе 5Ц4С.

📖 История и описание радиоприемника Рига 6:

Радиоприёмник сетевой ламповый «Рига-6» с 1951 года выпускал Рижский радиозавод имени Попова. Радиоприемник «Рига-6» представляет собою шестиламповый приемник 2 класса (ГОСТ 5651—51) супергетеродинного типа со следующими характерными особенностями:

Четыре поддиапазона охватывают весь радиовещательный диапазон и обеспечивают надежный прием в любое время суток. Наличие двух полурастянутых поддиапазонов коротких волн создает большие удобства для приема таких коротковолновых вещательных станций, которые на приемниках без растянутых диапазонов выделяются с трудом.

1,5 ватта выходной мощности при малом проценте искажений.

Автоматическая регулировка усиления эффективно противодействует колебаниям громкости, в особенности при приеме коротких волн.

Переключатель тембра звука позволяет подобрать наиболее подходящее при данных условиях приема и соответствующее требованиям слушателя воспроизведение передачи.

Удобная и быстрая настройка. Для облегчения настройки механизм шкалы снабжен маховиком и имеет большую передачу. В радиоприемнике применен оптический индикатор настройки, который дает возможность удобно произвести точную настройку.

Динамический громкоговоритель с постоянным магнитом, обеспечивающий широкую полосу воспроизведения звуковых частот. В приемнике предусмотрена возможность подключения внешнего громкоговорителя.

Внешнее оформление. Ящик настольного типа, закругленной формы, металло-пластмассовый, качественной отделки. В 1953 году обрамление шкалы приёмника и сама шкала были усовершенствованы.

Принципиальная схема радиоприёмника Рига 6:

По своей схеме (рис. 1) приемник представляет собой 6-ламповый супергетеродин.

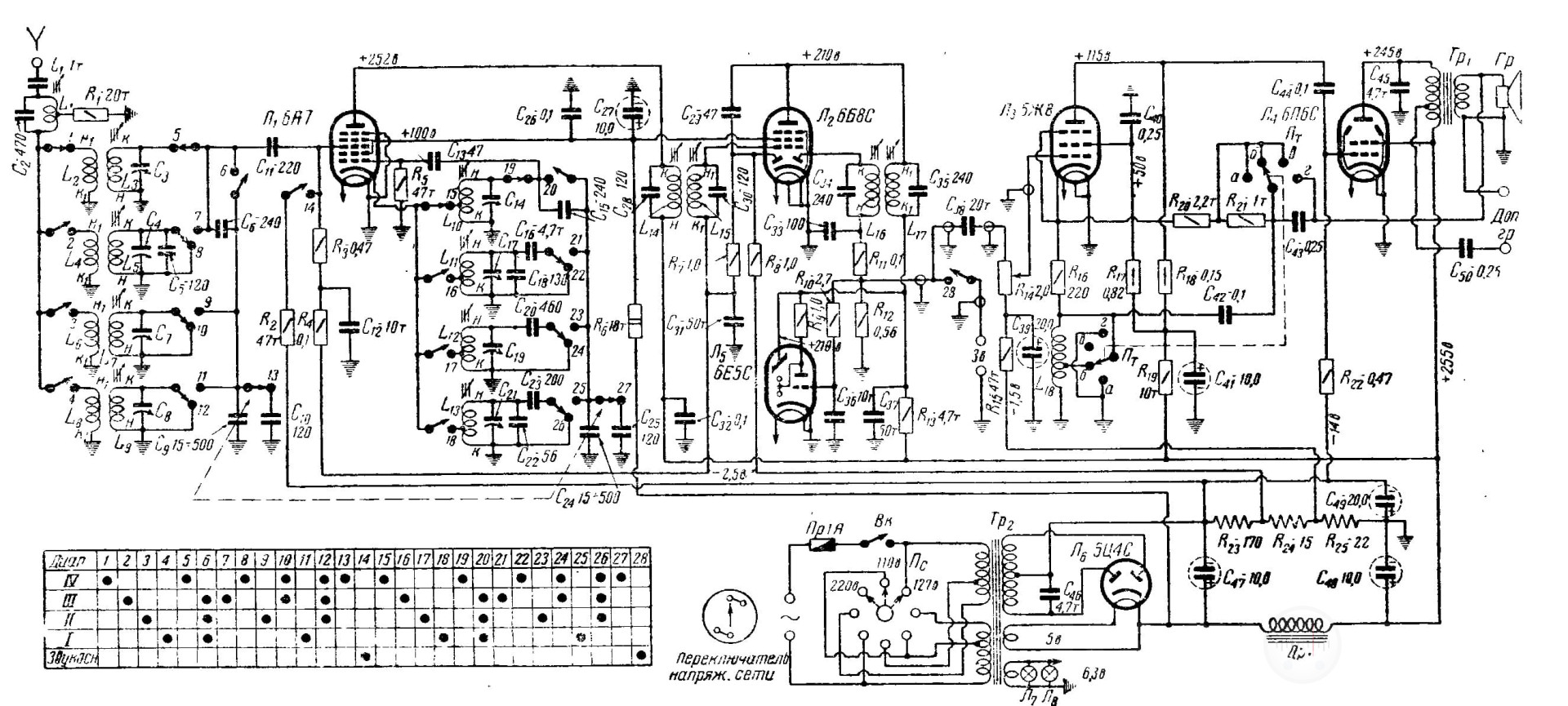

Рис.1 Принципиальная электрическая схема радиоприёмника «Рига-6»

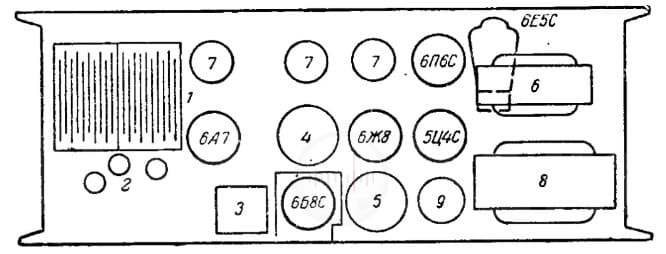

Расположение ламп и деталей на шасси приемника «Рига-6»:
  1. конденсаторы переменной емкости
  2. подстроечные конденсаторы
  3. дроссель усилителя низкой частоты
  4. 1-й ФПЧ
  5. 2-й ФПЧ
  6. дроссель фильтра
  7. электролитические конденсаторы
  8. силовой трансформатор
  9. переключатель напряжения сети

Преобразовательная ступень работает на лампе 6А7. Ее гетеродинная часть выполнена по трехточечной схеме с катодной связью. Коммутация катушек с их подстроечными и сопрягающими конденсаторами входного контура и контура гетеродина устроена так, что неработающие детали выключаются.
В цепь антенны включен фильтр, который служит для ослабления помех, имеющих ча- стоту, равную промежуточной ча- стоте приемника или близкую к ией.

Благодаря наличию в цепи антенны конденсатора C1 к зажиму «Антенна» можно подключать электросеть, используя ее как антенну.

При установке переключателя диапазонов в положение «Звукосниматель» на сигнальную сетку лампы 6Л7 через контакт переключателя 14 подается отрицательное напряжение — 14 в. При этом высокочастотная часть при- емника полностью запирается, что устраняет проникновение сигналов и шумов из цепи антенны в низкочастотную часть приемника. Со- противление R? предохраняет за- мыкание сопротивлений автоматического смещения R23-R25 накоротко в момент поворота переключателя диапазонов (это обусловлено конструкцией переключателя).

В анодную цепь преобразовательной лампы 6А7 включен первый контур фильтра промежуточной частоты, со второго контура которого напряжение подается на управляющую сетку лампы Л2 типа 6Б8С.

Со второго контура второго фильтра промежуточной частоты напряжение поступает па правый диод той же лампы и детектируется им. Низкочастотная составляющая напряжения, полученного в результате детектирования, выделяется на нагрузочном сопротивлении (R11+R12) и подается на управляющую сетку лампы Л3 типа 6Ж8, работающей в ступени предварительного усиления низкой частоты; постоянная же состав- ляющая этого напряжения поступает на сетку лампы индикатора настройки Л5 типа 6Е5С.

Левый диод лампы Л2 используется в системе АРУ. На него подается напряжение «задержки» (2,5 в), снимаемое с сопротивлений R24 и R25. Это же напряжение используется как начальное смещение на управляющие сетки ламп Л1 и Л2. Напряжение АРУ снимается с сопротивления R8 и подается на управляющие сетки этих ламп.

В оконечной ступени работает лучевой тетрод 6П6С. Напряжение смещения на его управляющую сетку снимается с сопротивлений R23-R25 Обе ступени усилителя низкой частоты охвачены отрицательной обратной связью, которая подается со вторичной обмотки выходного трансформатора через цепочку C43-R21-R20 в цепь катода лампы Л3.

Напряжение па зажимах звуко- вой катушки громкоговорителя при выходной мощности 1,5 вт составляет 2,12 в. Внешний (трансляционный) громкоговоритель включается через конденсатор С50 на часть первичной обмотки выходного трансформатора и получает напряжение звуковой частоты 30 в.

Регулятор тембра имеет четыре положения. Действие его иллюстрируется кривыми, приведенными на рис. 2. Первые три положения используются при приеме музыкальных, а четвертое — при приеме речевых передач. Изменение частотной характеристики усилителя НЧ осуществляется коммутацией элементов цепи обратной связи переключателем Пт.

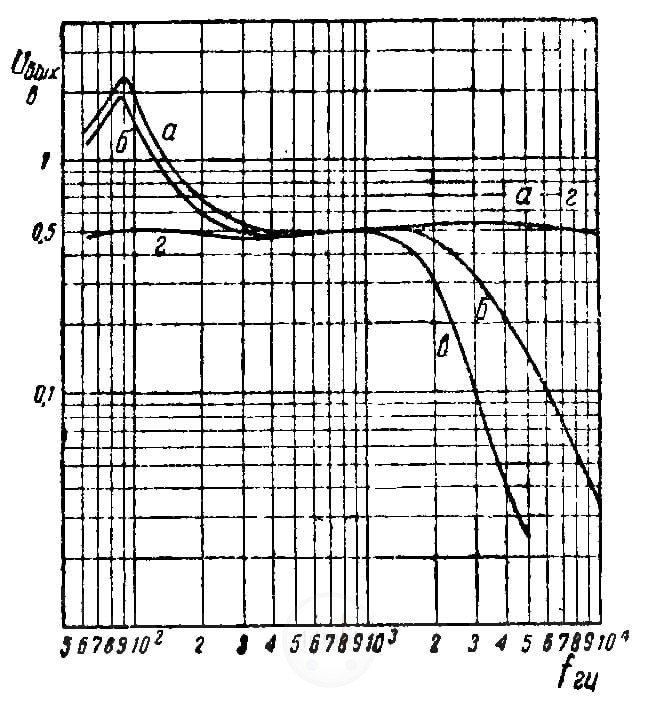

Рис. 2. Частотные характеристики усилителя НЧ приемника «Рига-6» при различных положениях переключателя регулировки тембра.

При установке этого переключателя в положение а, б или в конденсатор C43 включается последовательно в цепь обратной связи. Вследствие этого обратная связь на низших частотах уменьшается, что приводит к возрастанию усиления ступени на этих частотах. Регулировка усиления высших частот производится коммутацией катушки L18, включенной в цепь катода лампы Л3 (6Ж8). Когда переключатель тембра устанавливается в положение а или а эта катушка замыкается накоротко, обратная связь на высших частотах ослабляется и усиление ступени поднимается. При установке переключателя в положение в катушка L18 включается полностью, а в положение б включена только четвертая часть ее витков.

Выпрямитель приемника выполнен по обычной двухполупериодной схеме на кенотроне Л6 типа 5Ц4С.

Конструкция радиоприёмника Рига 6:

Внешний вид приемника показан в заголовке поста и на рис. 3. Ящик приемника штампуется из листовой стали и покрыт темно-коричневой нитроэмалью; передняя стейка ящика сделана из пластмассы такого же цвета. Такая конструкция ящика позволила удешевить приемник без резкого снижения его акустических качеств.

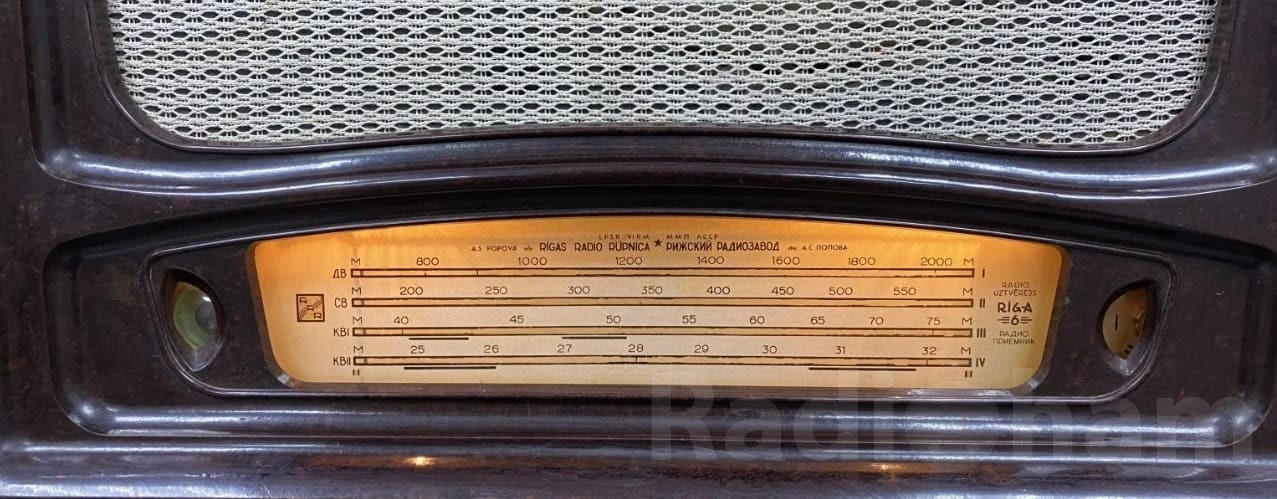

Шкала настройки освещается сзади рассеянным светом от двух лампочек с рефлектором.

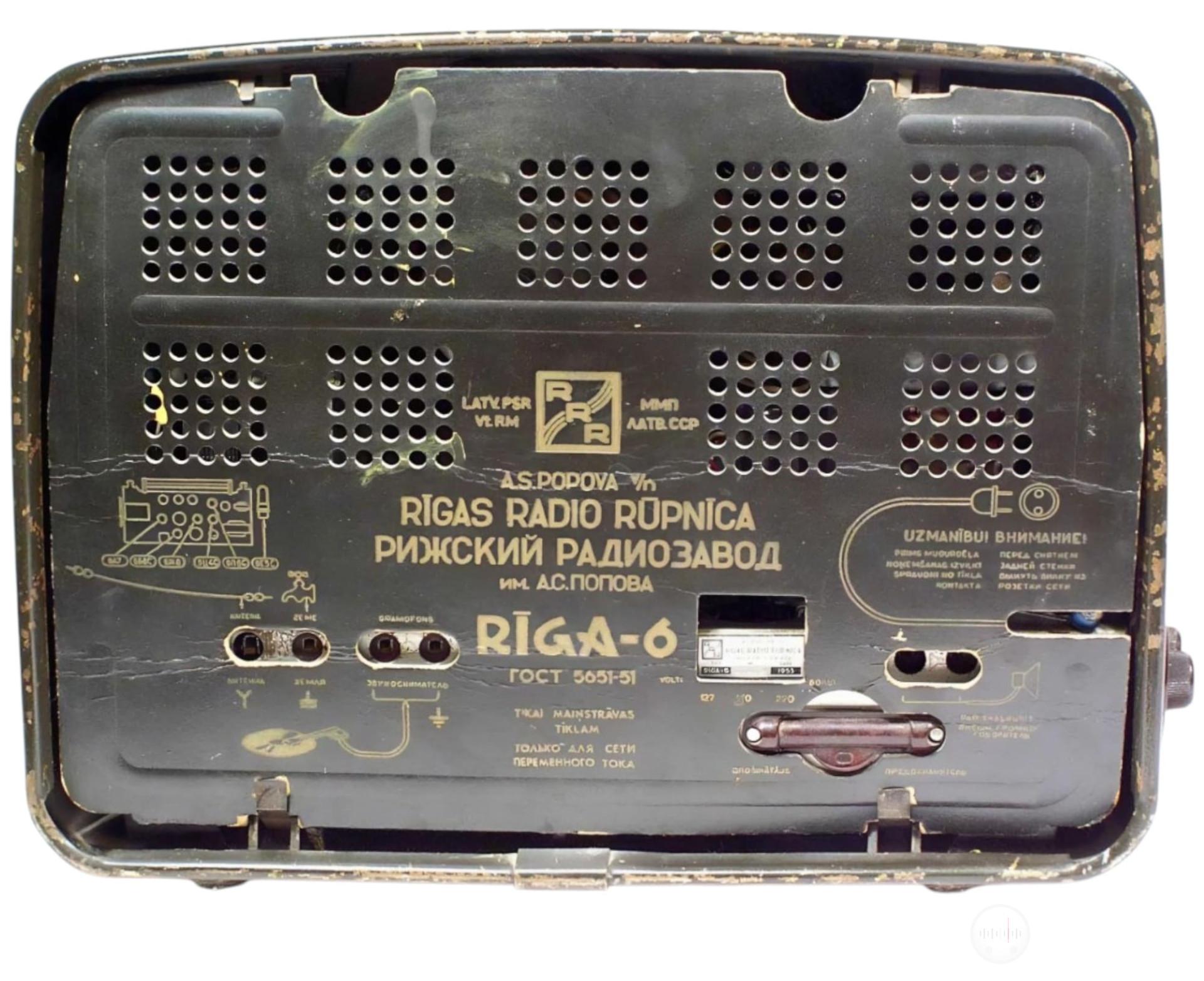

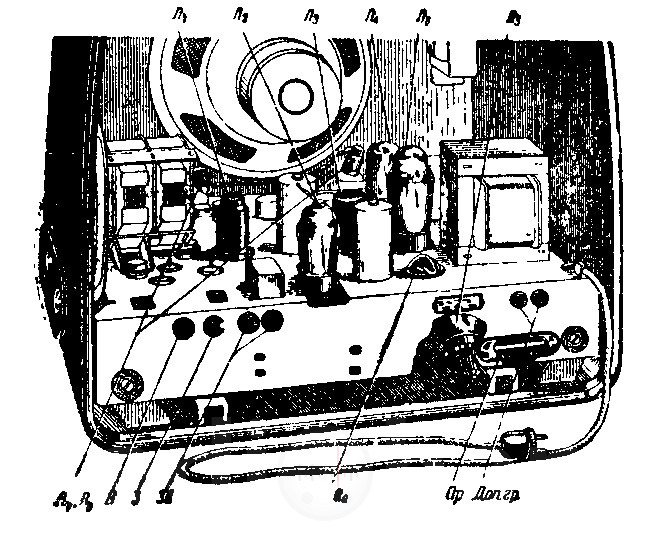

Рис. 3 Вид сзади на приемник «Рига-6»

Указатель рабочего поддиапазона— светомехаиический. Он связан тросиком с осью переключателя поддиапазонов. При повороте переключателя поддиапазонов соответствующий знак (1—4) показывается в окошечке, находящемся в правой части шкалы. Пятое положение переключателя поддиапазонов соответствует включению звукоснимателя.

Окошечко оптического индикатора настройки расположено слева, симметрично окошечку указателя поддиапазонов.

Рукоятки управления приемником расположены на боковых стенках его ящика. На левой боковой стейке находится регулятор громкости, выключатель сети (ближняя рукоятка) и регулятор тембра (дальняя рукоятка), а на правой — рукоятка настройки (ближняя к шкале) и рукоятка переключателя поддиапазонов. Шасси приемника, сделанное из стали и покрытое алюминиевой краской, крепится к ящику двумя винтами. Дно ящика имеет вырез, открывающий доступ к лампе 6Е5С и к монтажу.

Основной монтаж приемника сосредоточен на двух гетинаксовых субпанелях, в которые вштампованы гнезда всех электронных ламп.

Переключатель напряжения сети — карусельного типа. Держатель предохранителя, изготовленный из пластмассы, содержит внутри латунные контакты и выталкивающую пружину. Трубчатый предохранитель расположен внутри держателя; при открывании крышки держатель автоматически разрывает цепь первичной обмотки силового трансформатора. Во всех катушках (за исключением антенных) применяются сердечники из карбонильного железа размерами 7X18 мм. Данные катушек приведены в таблице.

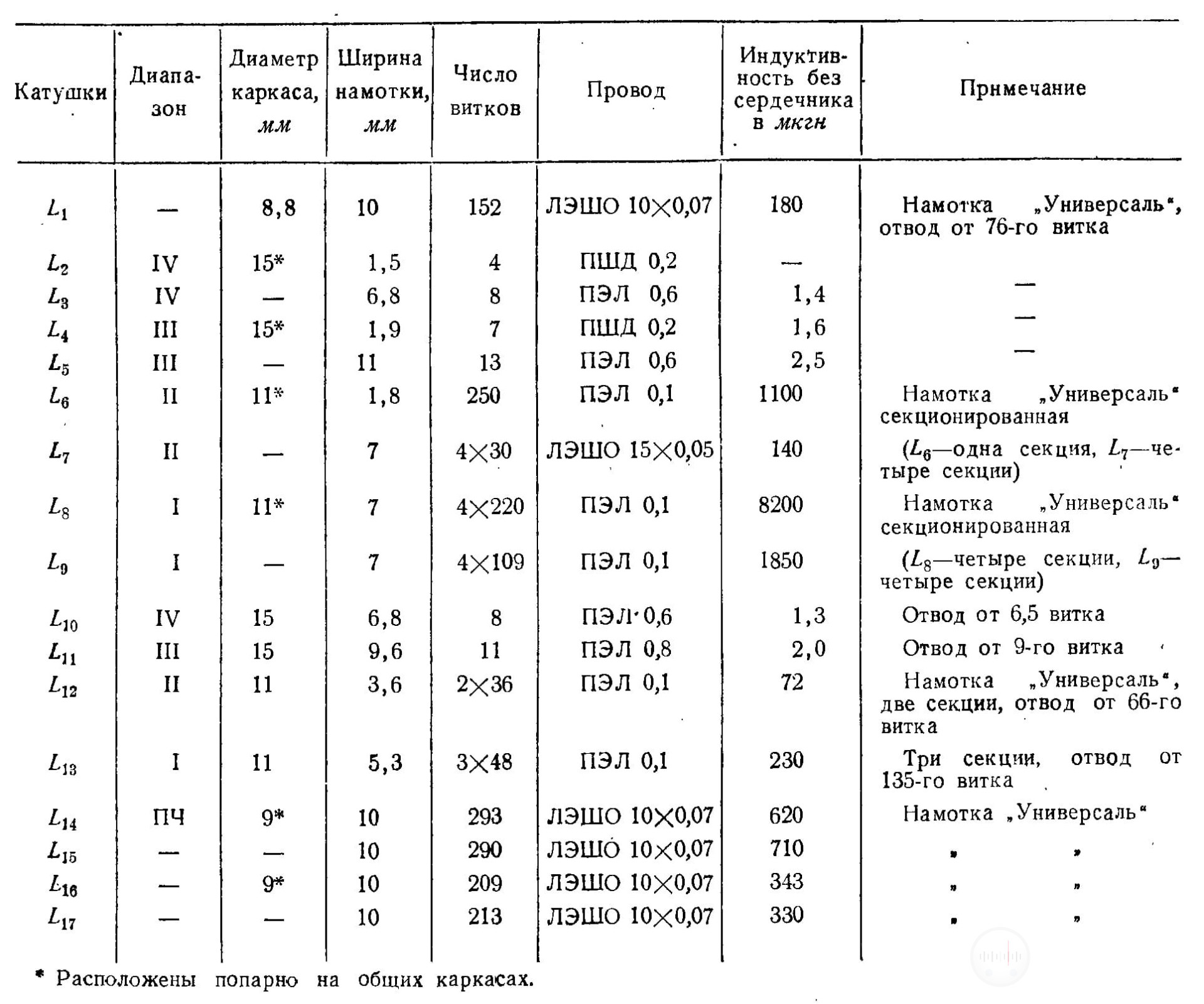

Данные катушек радиоприемника «Рига-6»

От редакции о ламповом радиоприёмнике Рига 6 :

Конструкция приемника «Рига-6» имеет ряд существенных недостатков. Прежде всего для приемника 2-го класса неудачным является применение металлического кожуха. который не может обеспечить высококачественного воспроизведения передач.

Шкала приемника мала по размерам и плохо освещается. Вырез для «магического глаза» в переднем пластмассовом наличнике имеет неудачную форму: «глаз» почти закрыт, что затрудняет пользование приемником. То же относится и к индикатору переключения диапазонов.

В некоторых экземплярах приемника оси рукояток управления имеют эксцентриситет, плохо работает переключатель диапазонов и наблюдаются другие механические дефекты. Завод, носящий славное имя великого русского ученого — изобретателя радио А. С. Попова, должен особенно дорожить честью своей фабричной марки.

📁 Дополнительная информация радиоприемника Рига 6:

Обложка руководства по эксплуатации радиоприёмника «Рига-6»
