🔌Технические характеристики микшера монофонического Моно:
- Питание микшера осуществляется от одной батареи «Крона ВЦ» (=9 В), которая вкладывается в специальный отсек микшера
- Рабочий диапазон частот 0,02...20 кГц.
- Напряжение на входах микшера:
микрофона 0,2 — 1,5 мВ
магнитофона 150 — 500 мВ
звукоснимателя 150 — 500 мВ
- Примечание. Для расширения возможностей применения микшера можно использовать его с источником входного сигнала 15-50 мВ, например, с электрогитарой, для чего сигнал от этого источника надо подать на контакты 1 и 2 разъема «ЗС».
- Коэффициент гармонических искажений линейного усилителя — не более 1%.
- Масса микшера — 600 г.
- Габаритные размеры микшера: 154х79х50 мм.
📖История и описание микшера монофонического Моно:

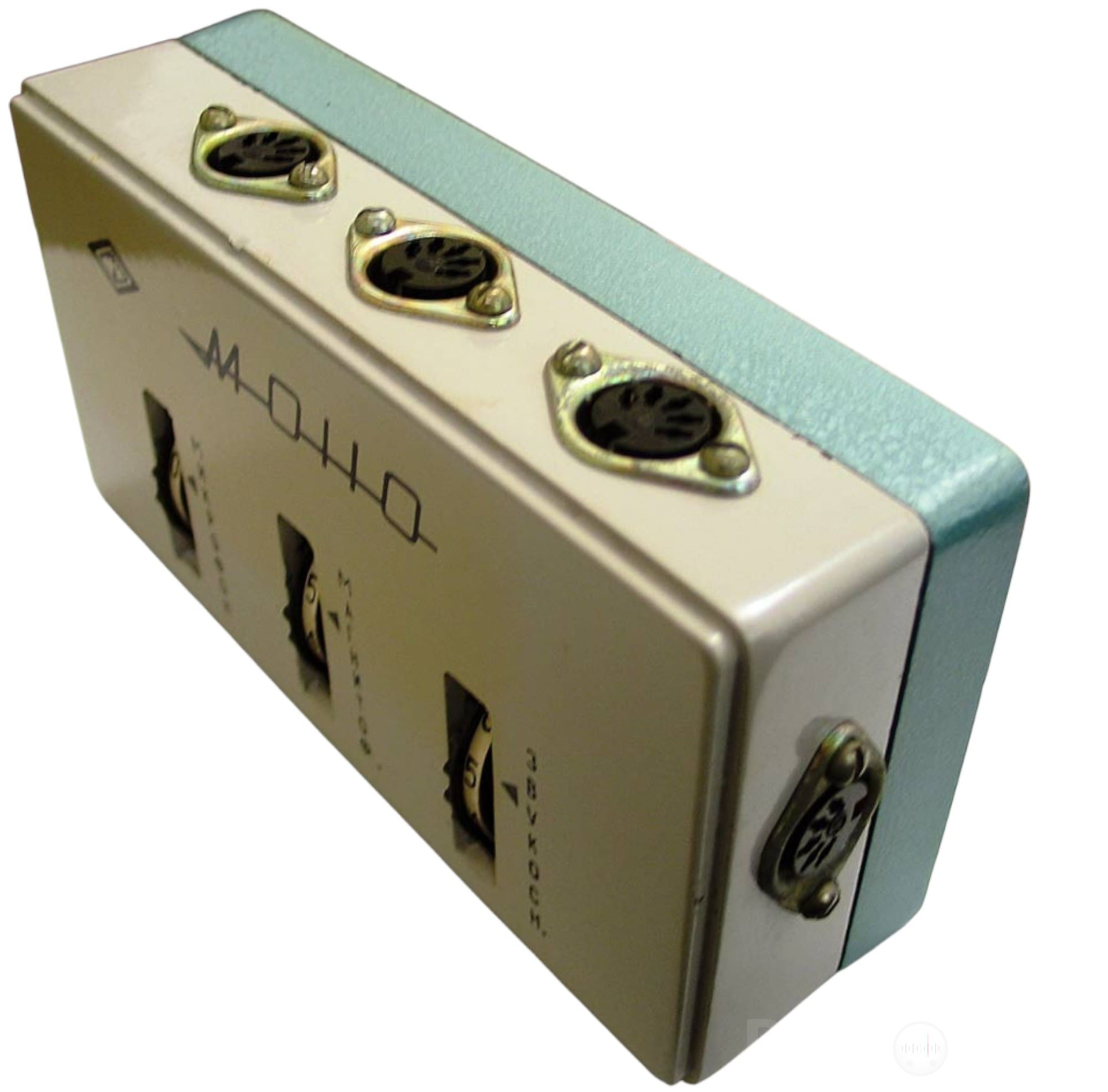

Микшер монофонический «Моно» выпускал с 1974 года завод Мукачёвприбор. Микшер монофонический «Моно» предназначен для совместной работы с любым бытовым магнитофоном, соответствующим ГОСТ 12392-71, и позволяет получить на магнитной пленке комбинированную запись одновременно от 3-х различных источников сигнала: микрофона, магнитофона и звукоснимателя.
Раздельная регулировка сигналов каждого из трех входов мик- шера расширяет возможности вашего магнитофона.
Вы сможете по своему усмотрению производить художественный монтаж фонограмм; озвучить любительский кинофильм; получить различного рода трюковые фонограммы; ослабить сигналы с большим уровнем.
С помощью микшера «Моно», овладев несложными навыками, вы сможете на своем магнитофоне получить оригинально оформленную комбинированную фонограмму.
Микшер имеет 3 входа для подключения микрофона, магнитофона и звукоснимателя и один выход для подключения к входу «Звукосниматель» магнитофона, на котором ведется запись. Соединение выхода с записывающим магнитофоном производится с помощью прилагаемого к микшеру шнура.

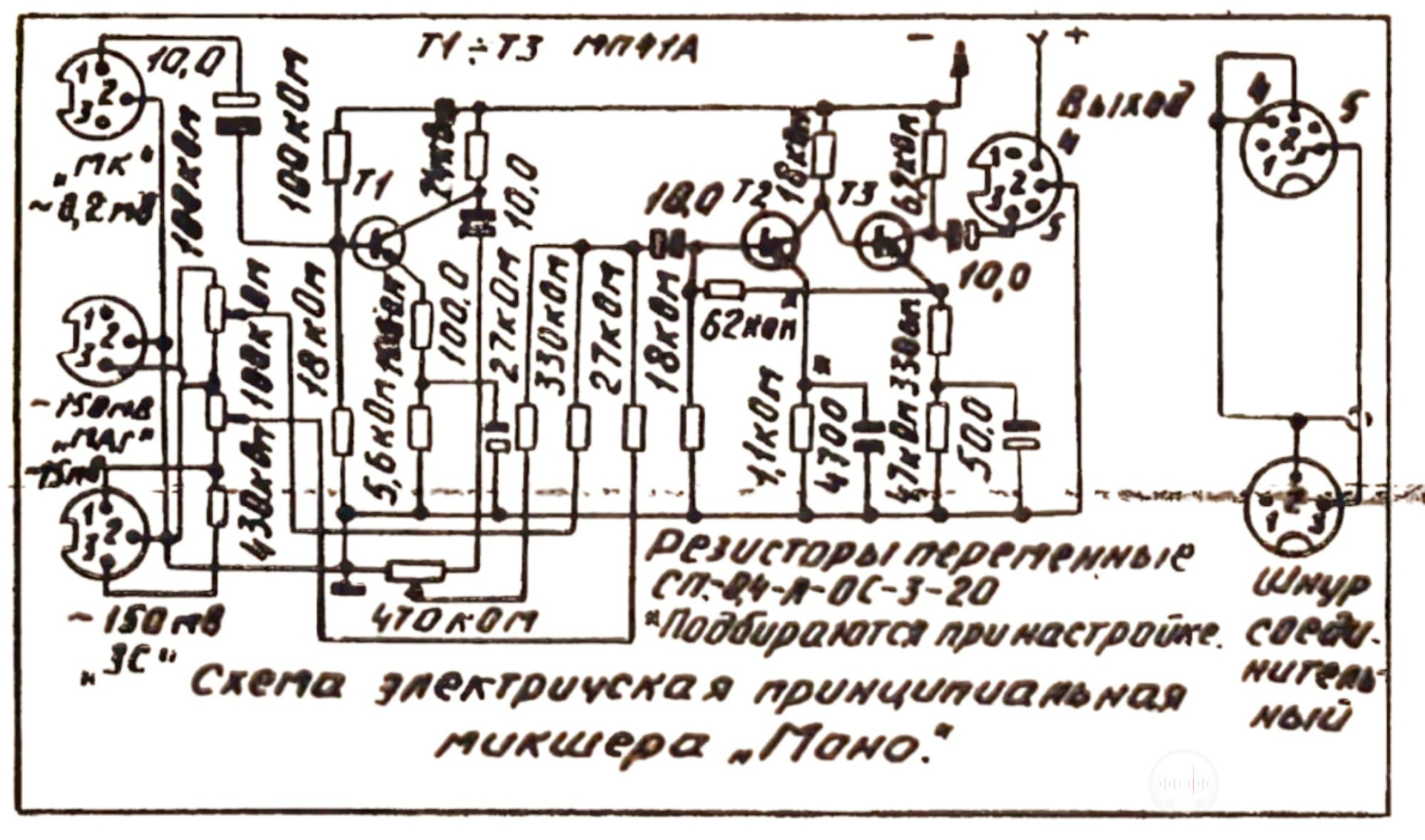

Уровень сигналов с каждого входа регулируется отдельно. Схема микшера представляет собой усилитель, собранный на трех транзисторах.
Техническое обслуживание микшера Моно:
Регуляторы уровня записи на микшере необходимо поставить на минимум, т. е. в положение, соответствующее цифре «0». Проверить подключение батареи питания «Крона», расположенной в нижней части микшера. Подключить к гнездам микшера соответствующую аппаратуру.
В гнездо «Выход» подключается пятиштыревой разъем специального шнура, входящего в комплект микшера. Трехштыревой разъем этого шнура подключается к входу «Звукосниматель» магнитофона, предназначенного для записи комбинированных фонограмм.
Внимание! Питание микшера включается при подключении к гнезду «Выход» пятиштыревого разъема соединительного шнура. Включить питание аппаратуры, с которой работает микшер.
При записи наложенных сигналов от микрофона и звукоснимателя или магнитофона рекомендуется следующая последовательность работы. Регулятор уровня сигнала «ЗС» или «МАГ» на микшере, при использовании соответственно звукоснимателя или магнитофона, установить на максимум — цифра «9». Регулятором уровня (по индикатору, на записывающем магнитофоне) установить нормальный уровень записи (в процессе дальнейшей работы положение регулятора уровня записывающего магнитофона остается неизменным).
Установить регулятор уровня сигнала «ЗС» или «МАГ» на микшере в положение, соответствующее цифре «0».
Подать сигнал на микшер с микрофона. Регулятором уровня сигнала с микрофона «МК» на микшере по индикатору уровня записи на записывающем магнитофоне установить нормальный уровень записи.
Регулятор уровня «ЗС» или «МАГ» на микшере установить в промежуточное положение, например, на цифру «3» и, подавая сигналы на входы микшера, произвести комбинированную запись.
Варьируя положением регуляторов уровней «ЗС», «МАГ» и «МК» на микшере можно получить желаемую фонограмму. При этом регулятором уровня сигнала не превышать цифру, соответствующую нормальной записи.
При необходимости ослабления сигналов большего уровня нужно установить регулятор уровня сигнала записывающего магнитофона в положение, соответствующее максимальному усилению. Регулятором соответствующего входа на микшере установить нормальный уровень записи по индикатору магнитофона.
После окончания работы выключить питание микшера, для чего необходимо отсоединить шнур из гнезда микшера «Выход».
