🔌Технические характеристики микшерского пульта Карат:

  • Рабочий диапазон частот по универсальным входам 20...20000Гц
  • Номинальные выходные напряжения, В:

на выходах O→ ЛК; O→ ПК; O→РЕВ; O→МОНИТ — 0,775

на выходе O→МФ — 0,25

на выходе головных телефонов на нагрузке 8 Ом -+10% — 0,25

  • Выход для головных телефонов рассчитан на подключение стереотелефонов со стандартной кабельной вилкой 6,3 мм
  • Коэффициент нелинейных искажений при номинальном выходном напряжении 0,3%
  • Номинальные входные напряжения пульта:

для универсального входа — 5 мВ

для входа |O — 5 мВ

для входа →O РЕВ — 775 мВ

  • Уровень фона и собственных шумов, не хуже -60 дБ
  • Пределы регулировки тембра на частотах 63, 600, 2000, 15000 ГЦ, +-12 дБ
  • Напряжение питающей сети при частоте 50 Гц, 220 +-22В
  • Мощность, потребляемая от сети, В-А 30
  • Габаритные размеры микшера: 630x430x140мм
  • Вес микшерского пульта: 15 кг

📖История и описание микшерского пульта Карат:

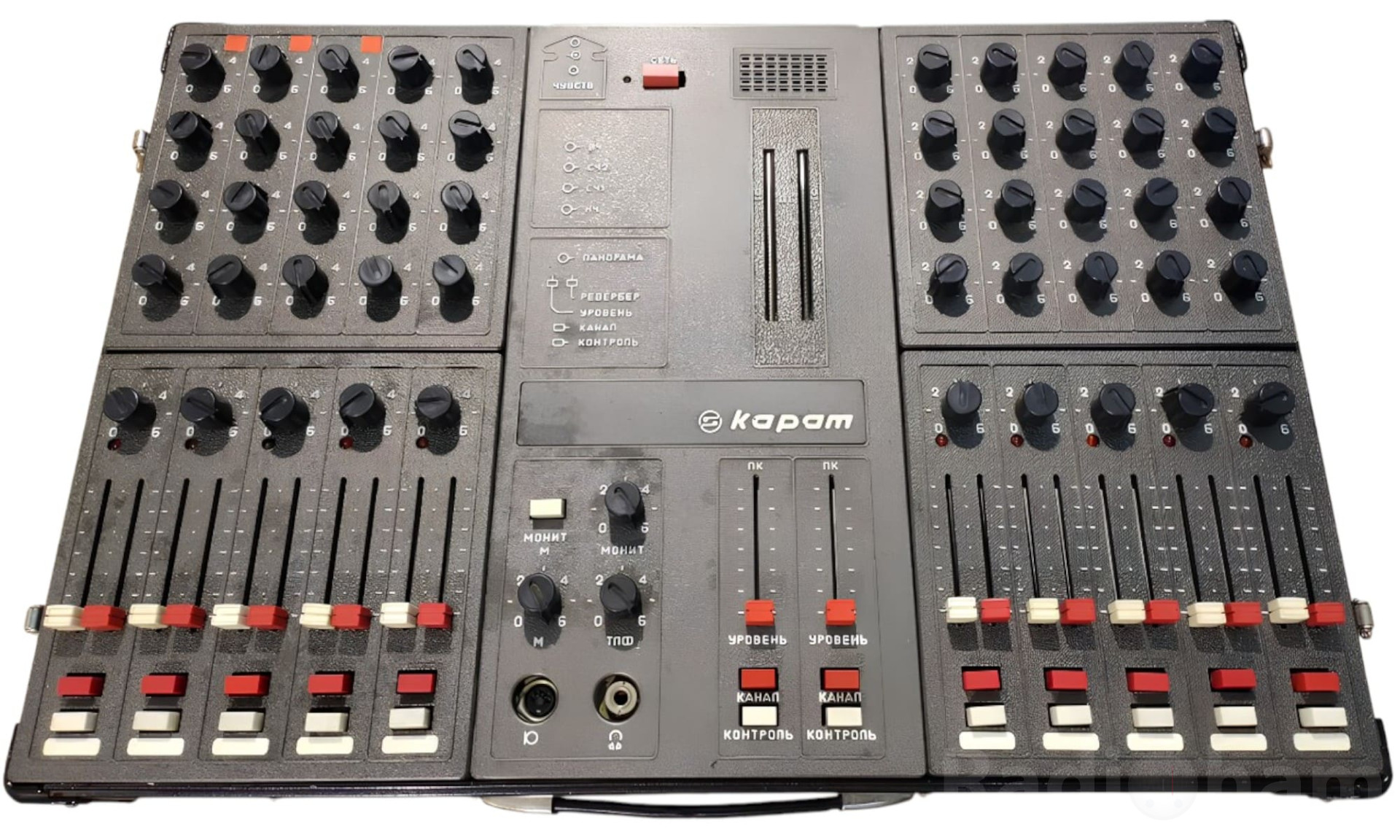

Микшерский пульт «Карат» выпускался предположительно с 1981 года. Пульт микшерский предназначен для усиления и предварительной обработки сигналов, поступающих от микрофонов, электромузыкальных инструментов, проигрывателей, магнитофонов, радиоприемников, радиотрансляционной сети, а также для создания высококачественных стереофонических и монофонических фонограмм.

Пульт микшерский имеет два основных выхода для подключения усилителей, десять универсальных входов о регулируемой чувствительностью, а также входы и выходы для подключения ревербератора, стереотелефонов, микрофона оператора, магнитофона, мониторного усилителя, два индикатора левого и правого каналов для визуального наблюдения за уровнем выходного сигнала. Расположение органов управления приведено на рис.1 и 2.

1

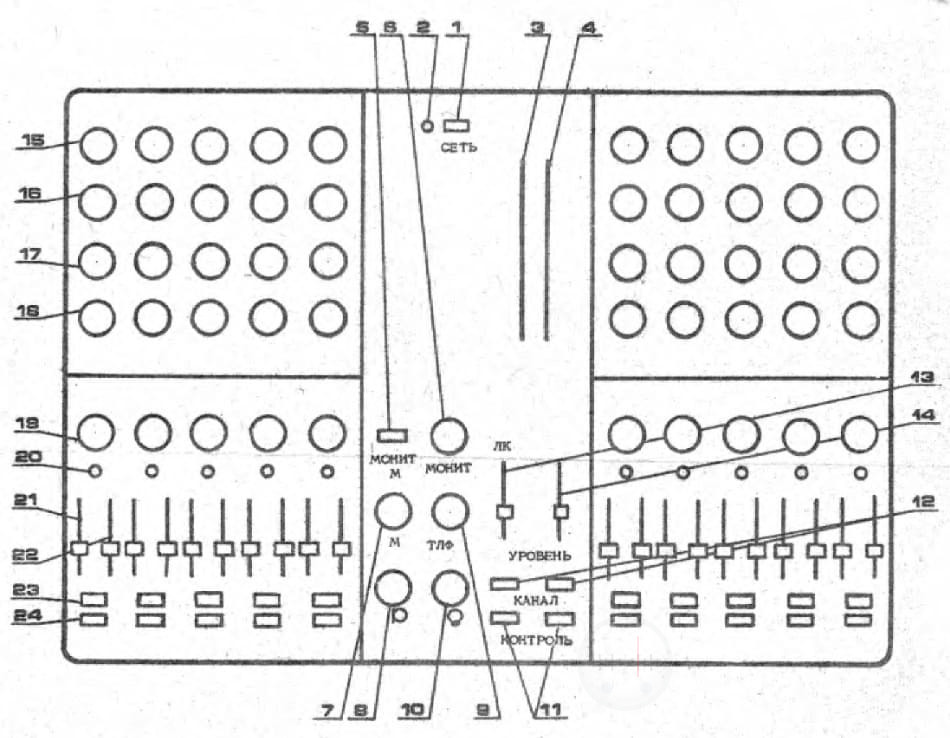

Pис.1. Расположение органов управления на лицевой панели микшерского пульта «КАРАТ» и их назначение.
1 — кнопка включения сети
2 — индикатор включения сети
3 — индикатор уровня выхода левого канала
4 — индикатор уровня выхода правого канала
5 — кнопка подключения к мониторному усилителю микрофона оператора или универсальных входов
6 — регулятор уровня выхода на мониторный усилитель
7 — регулятор усиления сигналов от микрофона оператора
8 — гнездо для подключения микрофона оператора
9 — регулятор уровня выхода на стереотелефоны
10 — гнездо для подключения стереотелефонов
11 — кнопки для включения левого и правого каналов на стереотелефоны (контроль)
12 — кнопки для включения левого и правого каналов
13 — общий регулятор уровня левого канала
14 — общий регулятор уровня правого канала
15 — регулятор тембра высоких частот
16 — регулятор тембра средних частот (2000 Гц)
17 — регулятор тембра средних частот (600 Гц)
18 — регулятор тембра нижних частот
19 — регулятор распределения сигнала между левым и правым каналами
20 — индикатор включения входа
21 — индивидуальный регулятор уровня универсального входа
22 — регулятор уровня реверберации универсального входа (уровень записи)
23 — кнопка включения универсального входа
24 — кнопка подключения универсального входа на стереотелефоны (контроль)

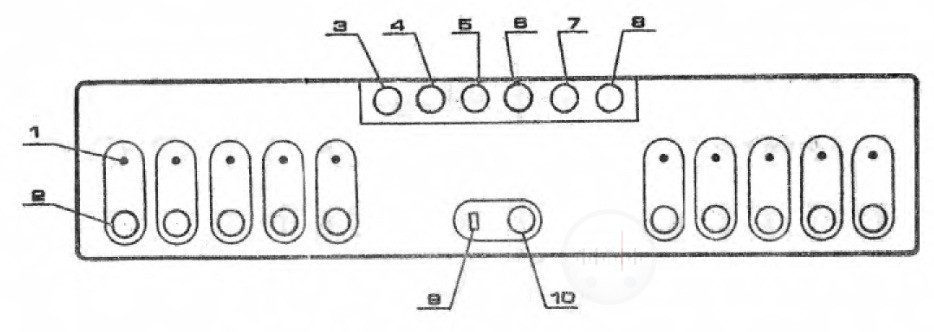

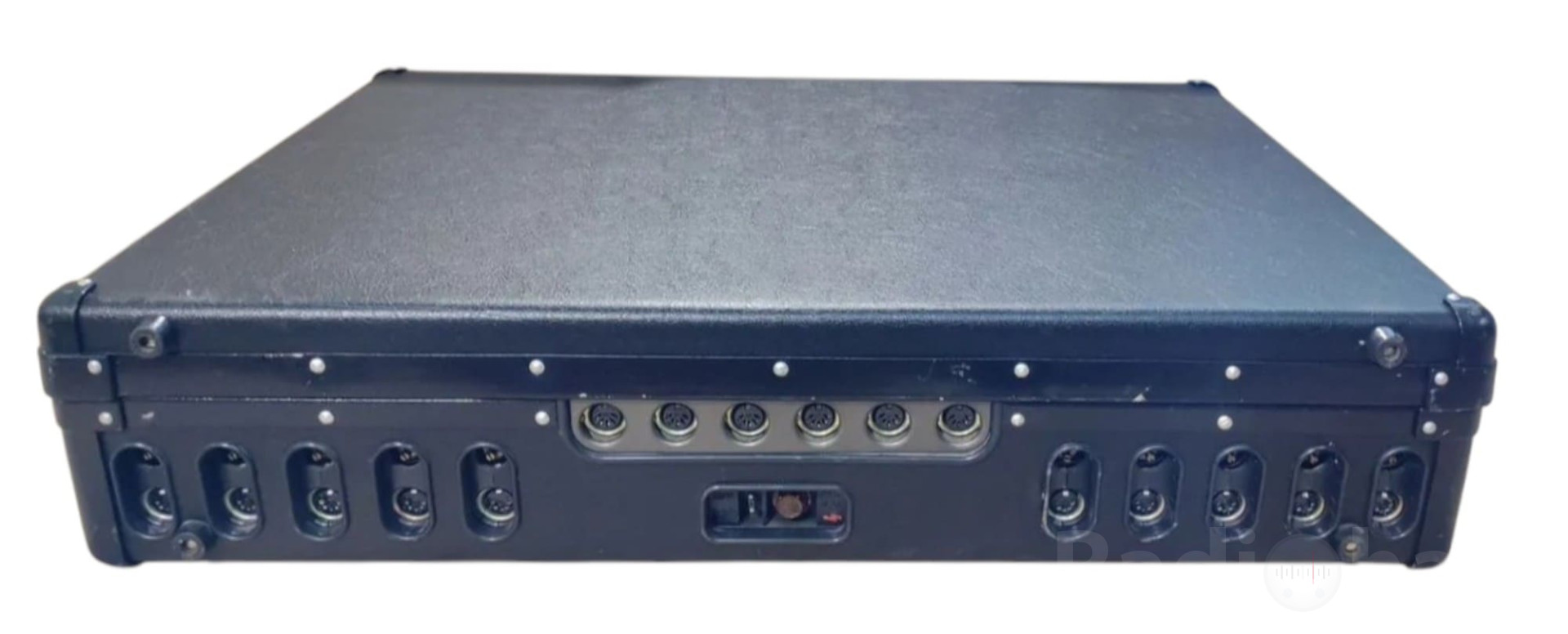

Pис.2. Расположение органов управления и коммутации микшерского пульта «КАРАТ»
1 — регулятор изменения чувствительности универсального входа
2 — универсальный вход
3 — гнездо для подключения к выходу ревербератора
4 — гнездо для подключения к входу ревербератора
5 — выход правого канала
6 — выход левого канала
7 — выход на мониторный усилитель
8 — выход на магнитофон
9 — гнездо для подключения сетевого шнура
10 — сетевой предохранитель

📁Дополнительная информация микшерского пульта Карат:

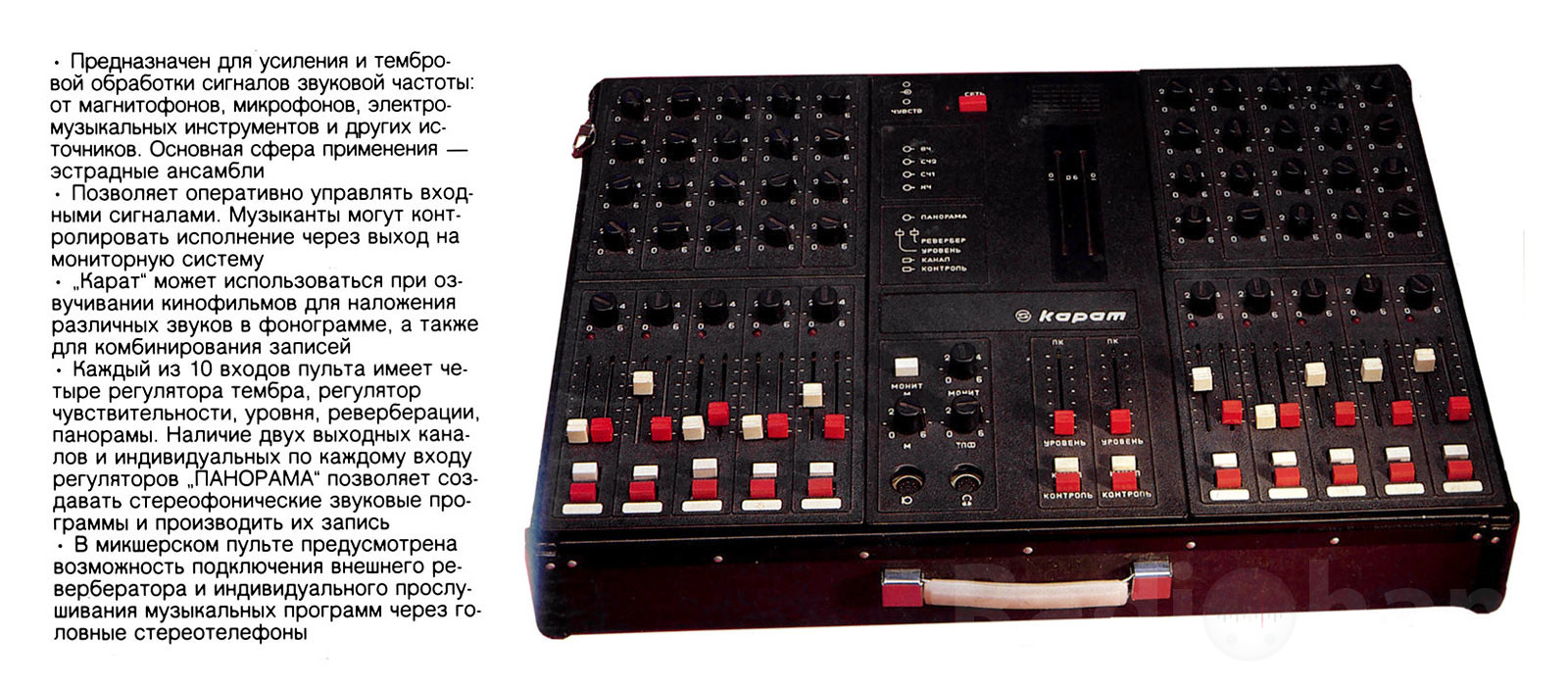

Брошюра с описанием микшерского пульта «Карат»
Обложка паспорта и инструкции по эксплуатации микшерского пульта «Карат»
