🔌 Технические характеристики эквалайзера Электроника Э 043:
- Диапазон эффективно воспроизводимых частот, Гц, не уже 20 — 25000
- Допустимые отклонения амплитудно-частотной характеристики относительно уровня сигнала на частоте 1000 Гц в диапазоне от 20 до 25000 Гц при фиксации регуляторов АЧХ в среднем положении, не более +-0,3 дБ
- Коэффициент общих гармонических искажении в диапазоне частот от 40 до 16000 Гц, не более 0,05 %
- Отношение сигнал/взвешенный шум, не менее 85 дБ
- Входное сопротивление, кОм 47 +-4,7
- Э.Д.С. источника сигнала, соответствующая перегрузке входа, не менее 8 В.
- Спад амплитудной характеристики фильтра ограничения ИНЧ, с частотой среза 30 Гц, не менее, дБ/окт. 12
- Пределы регулирования уровня сигнала при управлении АЧХ на частотах: 31.5; 63; 125; 250; 500; 1000; 2000; 4000; 8000; 16000 Гц +-(15 +3 ) Дб
- Отклонение частоты настройки фильтров от номинальных частот: 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000; 16000 Гц, %, не более 15
- Потребляемая мощность, не более 6 Вт
- Выходное напряжение 1+-0,2 В
- Габаритные размеры эквалайзера: 60х320х320 мм
- Масса эквалайзера без упаковки, не более 4 кг
📖 История и описание эквалайзера Электроника Э 043:

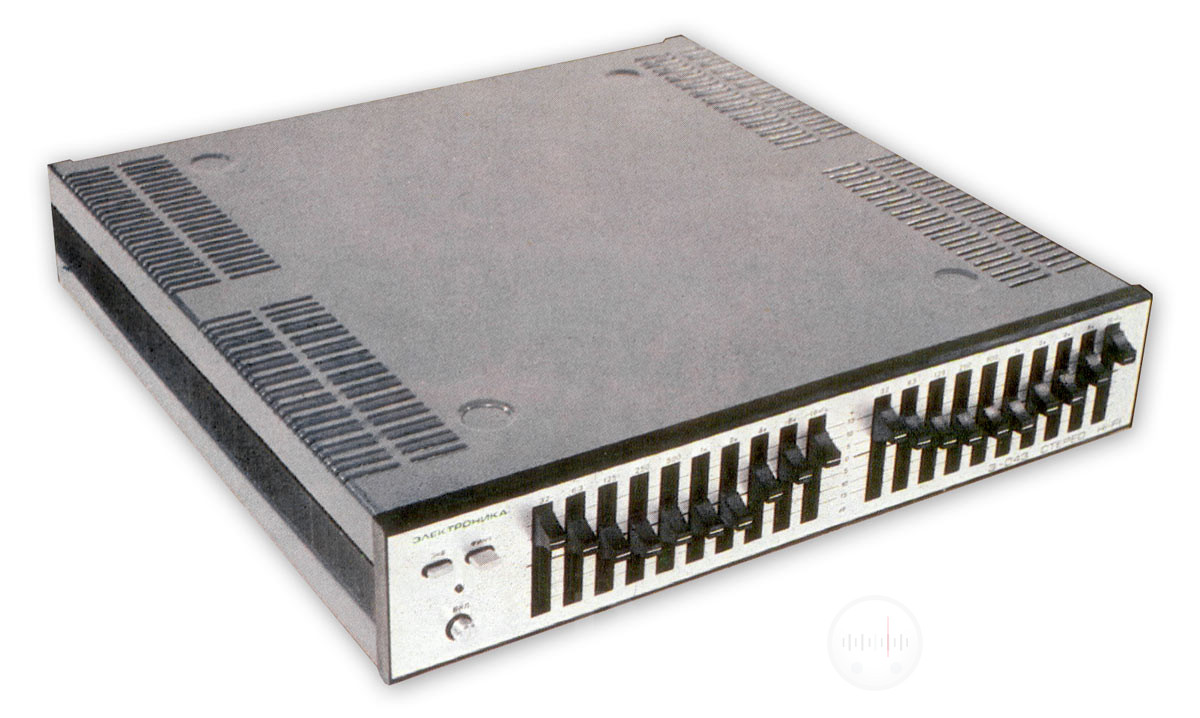

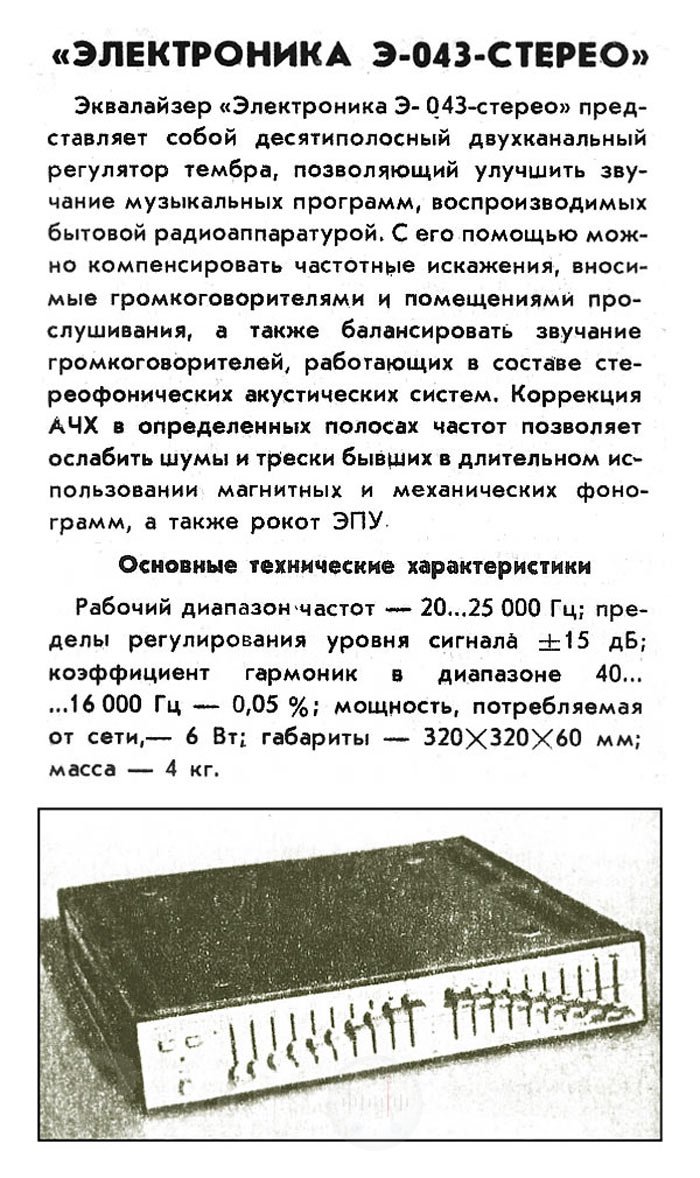

Эквалайзер «Электроника Э-043-стерео» выпускался с 1985 года Винницким заводом при ЦКБИТ. Бытовой стационарный стереофонический эквалайзер высшего класса «Электроника Э-043 стерео Hi-Fi» предназначен для корректировки амплитудно-частотных характеристик (АЧХ) по двум стереофоническим каналам в составе стереофонического комплекса.
Эквалайзер можно использовать отдельно с бытовой стереофонической аппаратурой: приемником, магнитофонной приставкой, магнитофоном, проигрывателем и усилителем мощности. Эквалайзер обеспечивает десяти полосную раздельную регулировку амплитудно-частотной характеристики по каждому стереофоническому каналу.
Эквалайзер позволяет улучшить качество стереофонических и монофонических программ за счет возможности компенсирования искажений амплитудно-частотных характеристик, возникающих в усилительной аппаратуре, а такие обусловленных свойствами акустических систем и недостатками акустических свойств помещений, в которых производится прослушивание. Эквалайзер состоит из функционально законченного блока и выпускался в настольном исполнении.

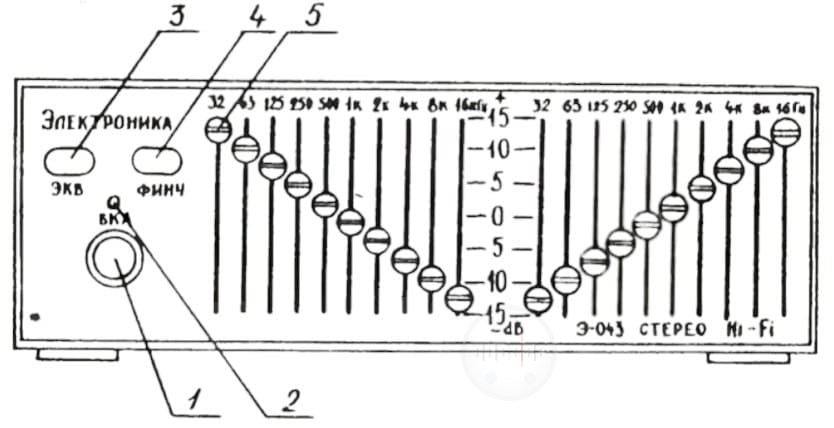

- кнопка «Вкл» — для включения и отключения эквалайзера.
- индикатор включения сети.
- кнопка «Экв» — для включения режима корректировки АЧХ.
- кнопка «ФИНЧ» для включения фильтра ограничения инфранизких частот.
- регулятор амплитудно-частотной характеристики.
При нажатии кнопки «Вкл» загорается индикатор сети. При включенной кнопке «Экв» регуляторы корректируют АЧХ. При выключенной кнопке «Экв» сигнал со входа поступает на выход без работы цепей корректировки амплитудно-частотной характеристики. При нажатии кнопки «ФИНЧ» включается фильтр подавления инфранизких частот.
Каждая ручка корректировки амплитудно-частотной характеристики позволяет плавно изменять усиление или ослабление сигнала в полосе частот с центральной частотой: 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000; 16000 Гц по левому и правому каналам раздельно.

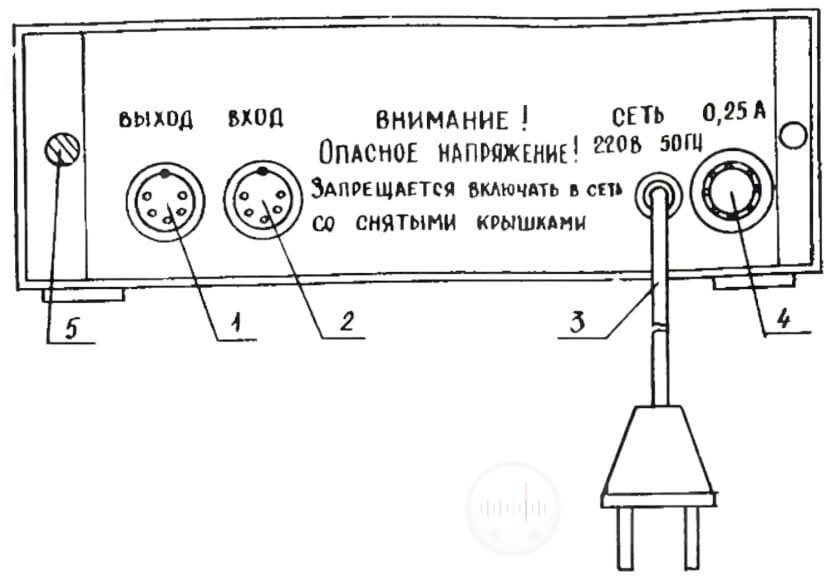

- Розетка «Выход»
- Розетка «Вход»
- Сетевой шнур с вилкой.
- Предохранитель.
- Пломба.
Питание эквалайзера осуществляется от сети переменного тока напряжением 220 В с допустимым отклонением от номинального +-22 В и частотой 50 Гц +-1 Гц.

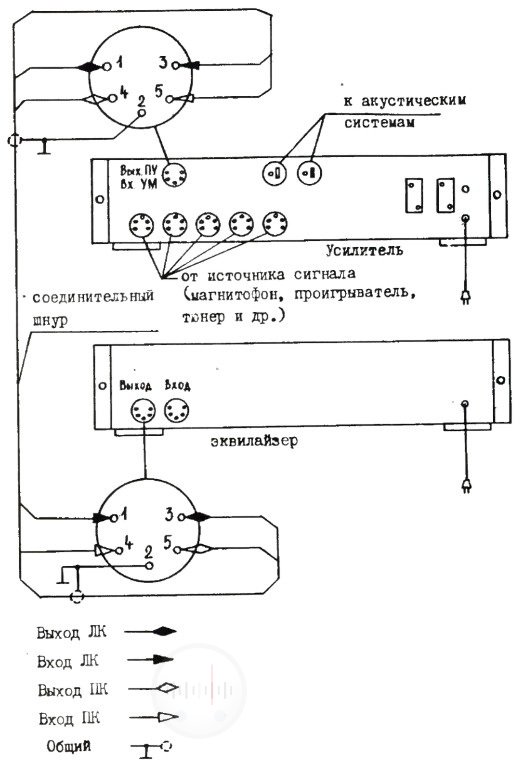

Эквалайзер «Электроника Э-043 стерео Hi-Fi » предназначен для совместной работы с полным усилителем, имеющим выход предварительного усилителя и вход усилителя мощности.

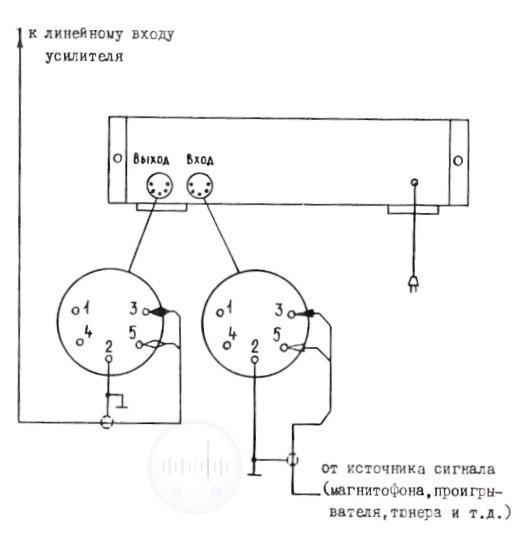

Если в вашем усилителе отсутствует «выход предварительного усилителя» и «вход усилителя мощности» произведите подключение эквалайзера в соответствии с рис. 4, при этом эффект восприятия воспроизводимой музыкальной информации не ухудшится.
Указания по работе с эквалайзером Электроника Э 043:
Эквалайзер работает в следующих режимах:
— режим линейный;
— режим эквалайзера.
Режим линейный — кнопка «экв» не нажата, эквалайзер не влияет на сигнал, который проходит через него. Установка ручек корректировки амплитудно-частотных характеристик в этом режиме не влияет на сигнал. Режим эквалайзера. Нажмите кнопку «Экв». Регулируя ручками корректировки амплитудно-частотных характеристик, установите ими желаемое качество воспроизведения прослушиваемой вами программы.
При воспроизведении фонограмм со старых пластинок или магнитофонных лент с помощью ручек корректировки амплитудно-частотных характеристик вы можете качественно улучшить звучание, устраняя шумы, шорохи, трески, которые обычно находятся в определенных полосах частот. Для устранения электромеханической обратной связи при использовании электропроигрывателя служит ФИНЧ.
