🔌 Технические характеристики эквалайзера Морион Э 103:
- Отклонение амплитудно-частотной характеристики, дБ, на частотах:
от 20 до 30000 Гц, не белее ± 1,0 дБ
от 10 до 40000 Гц, не более минус 2 дБ
- Общие гармонические искажения на частотах: от 20 до 20000 Гц, не более 0,03%
- Отношение сигнал/шум, (по взвешивающей кривой А), не менее 98 дБ
- Частоты регулировки 32, 63, 125, 250, 500, 1000, 2000, 4000, 8000, 16000 Гц
- Пределы регулировки уровня выходного сигнала (тембра) на частотах регулировки, не менее ±12 дБ
- Чувствительность и входное сопротивление гнезда ВХОД 1 В / 47 кОм
- Выходное напряжение на нагрузке гнезда ВЫХОД 1 В / 10 кОм
- Потребляемая мощность, не более 8 Вт
- Напряжение питания (220 ± 22) В
- Габаритные размеры эквалайзера без упаковки: 430х335х110 мм
- Масса эквалайзера без упаковки: 4,0 кг

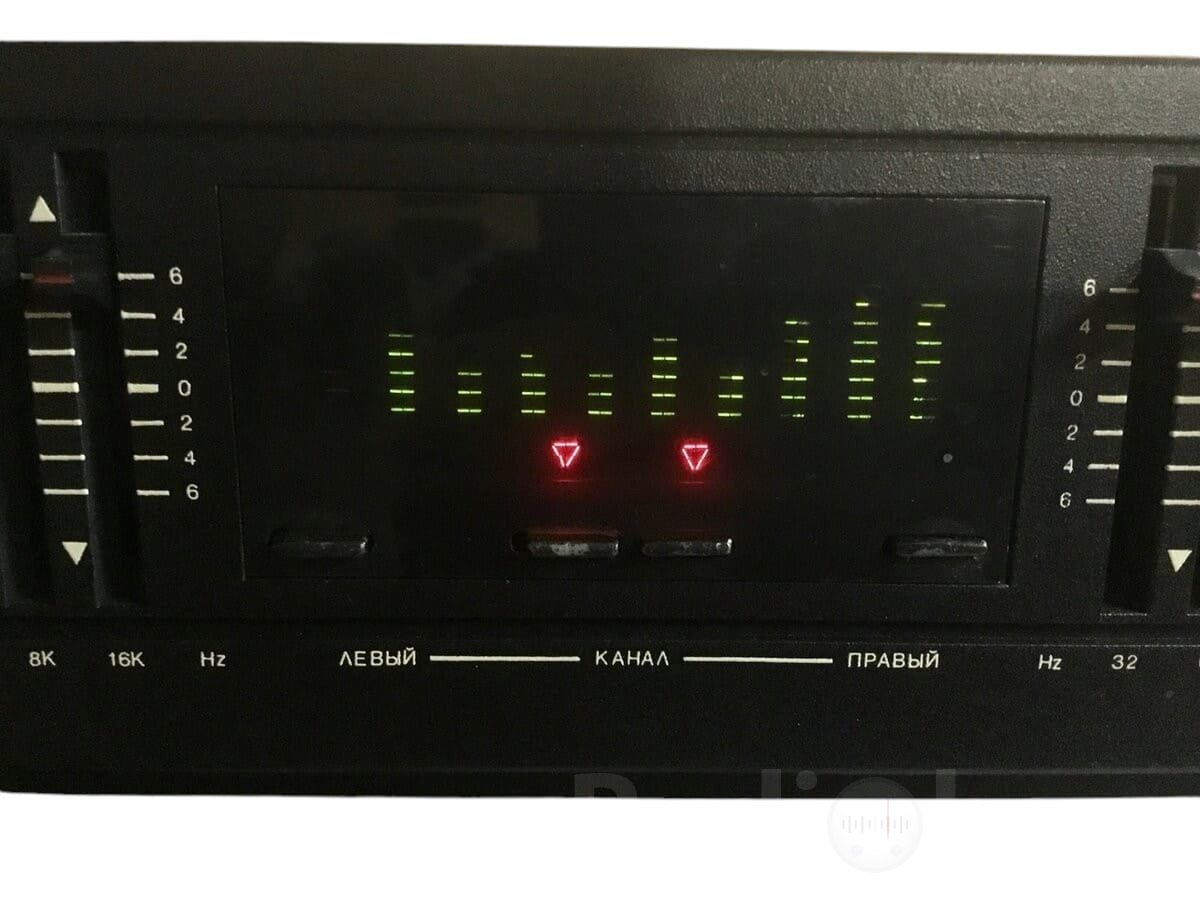

📖 История и описание эквалайзера Морион Э 103:
Эквалайзер стереофонический «Морион Э-103-стерео» выпускался с начала 1995 года Пермским АО «Морион». Эквалайзер «Морион Э-103-стерео» предназначен для коррекции электрических сигналов звуковой частоты.
Эквалайзер используется для совместной работы с полным усилителем, имеющим гнезда для подключения магнитофона.
Эквалайзер может быть также использован с любым усилителем мощности с номинальным входным напряжением 1 В и входным сопротивлением не менее 10 кОм отечественного или зарубежного производства.
Эквалайзер представляет собой десятиполосный корректор амплитудно-частотной характеристики с раздельной регулировкой по каналам. Применение движковых регуляторов позволяет по положению их ручек определить частотную характеристику выходного сигнала.
Эквалайзер входил в радиокомплекс «Морион», но продавался так же и как автономный аппарат. В 1995 году АО «Морион» выпустил небольшую партию эквалайзеров «Морион Э-103-2 стерео» со спектроанализатором.

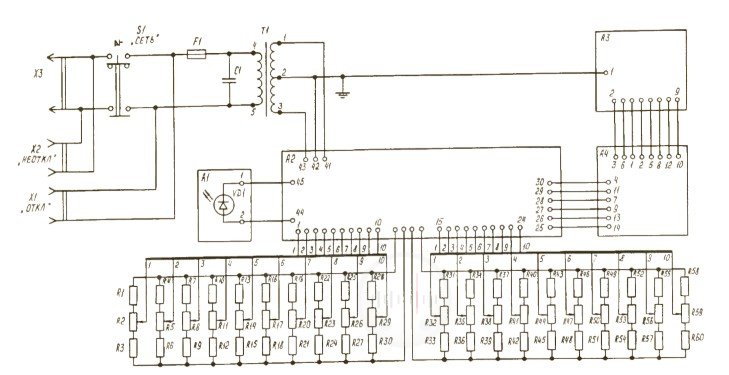

Эквалайзер Морион Э 103 имеет следующие функциональные возможности:
- коррекцию воспроизводимых электрических сигналов звуковой частоты по каналам раздельно;
- коррекцию записываемых на магнитофон электрических сигналов звуковой частоты по каналам раздельно;
- подключение к источнику сетевого напряжения через две розетки в эквалайзере двух внешних дополнительных устройств (усилитель предварительный, магнитофон и т.д.);
- световую индикацию включения сети.

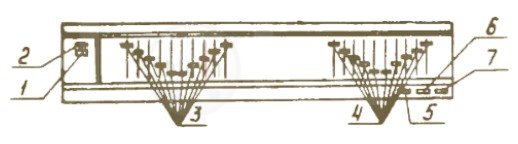

1 — Кнопка включения сети СЕТЬ. Предназначена для включения сетевого напряжения. При нажатой положении кнопки СЕТЬ загорается светодионый индикатор 2.
2 — Индикатор сети.
3 — Ручки регулировки амплитудно-частотной характеристики левого канала.
4 — Ручки регулировки амплитудно-частотной характеристики правого канала. Передвигая ручки регулировки амплитудно-частотной характеристики 3, 4, можно установить необходимую тембровую окраску музыкальной программы.
5 — Кнопка включения линейной частотной характеристики ЛИН. При нажатом положении кнопки частотная характеристика линейна и не зависит от положении ручек регуляторов 3 и 4.
6 — Кнопка включения коррекции записываемой на магнитофон программы через эквалайзер ЗАП. ЭКВ. При нажатом положении осуществляется коррекция записываемой на магнитофон программы.
7 — Кнопка MAГН.

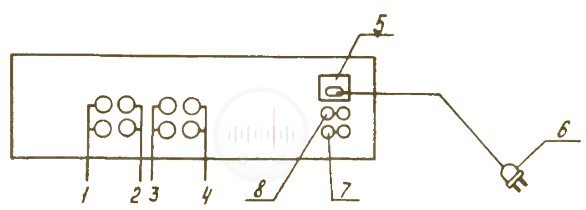

1 — вход эквалайзера ВХОД;
2 — выход эквалайзера ВЫХОД;
3 — вход МАГНИТОФОТ ВОСПР.;
4 — выход МАГНИТОФОН ЗАП.;
5 — держатель предохранителя;
6 —сетевая вилка со шнуром;
7 — сетевая розетка отключаемая ОТКЛ.;
8 — сетевая розетка не отключаемая НЕОТКЛ.
