🔌 Технические характеристики радиолы Казань:
- Радиоприёмник имеет фиксированную кнопочную настройку:
одна кнопка для длинных волн 1 000-1 700 м (180...300 кгц)
две для средних 410-550 м (540...730 кгц) и 260-360 м (830...1150 кгц)
- В радиоле применён супергетеродинный приёмник на лампах 6А7, 6Б8С, 6Н9С, 6П6С, в выпрямителе работает лампа 6Ц5С.
- В качестве антенны используется электрическая сеть.
- ЭПУ радиолы состоит из электромагнитного звукоснимателя УЭЗ-1 и асинхронного двигателя ДАГ.
- От сети радиола потребляет:
при проигрывании грампластинок не более 70 Вт
при радиоприёме не более 40 Вт
- Диапазон звуковых частот воспроизводимых встроенной АС:
при прослушивании грамзаписи — 120...6000 Гц
при радиоприёме — 120...4000 Гц
- Габариты радиолы: 300х560х220 мм.
- Вес радиолы: 11 кг.
📖 История и описание радиолы Казань:

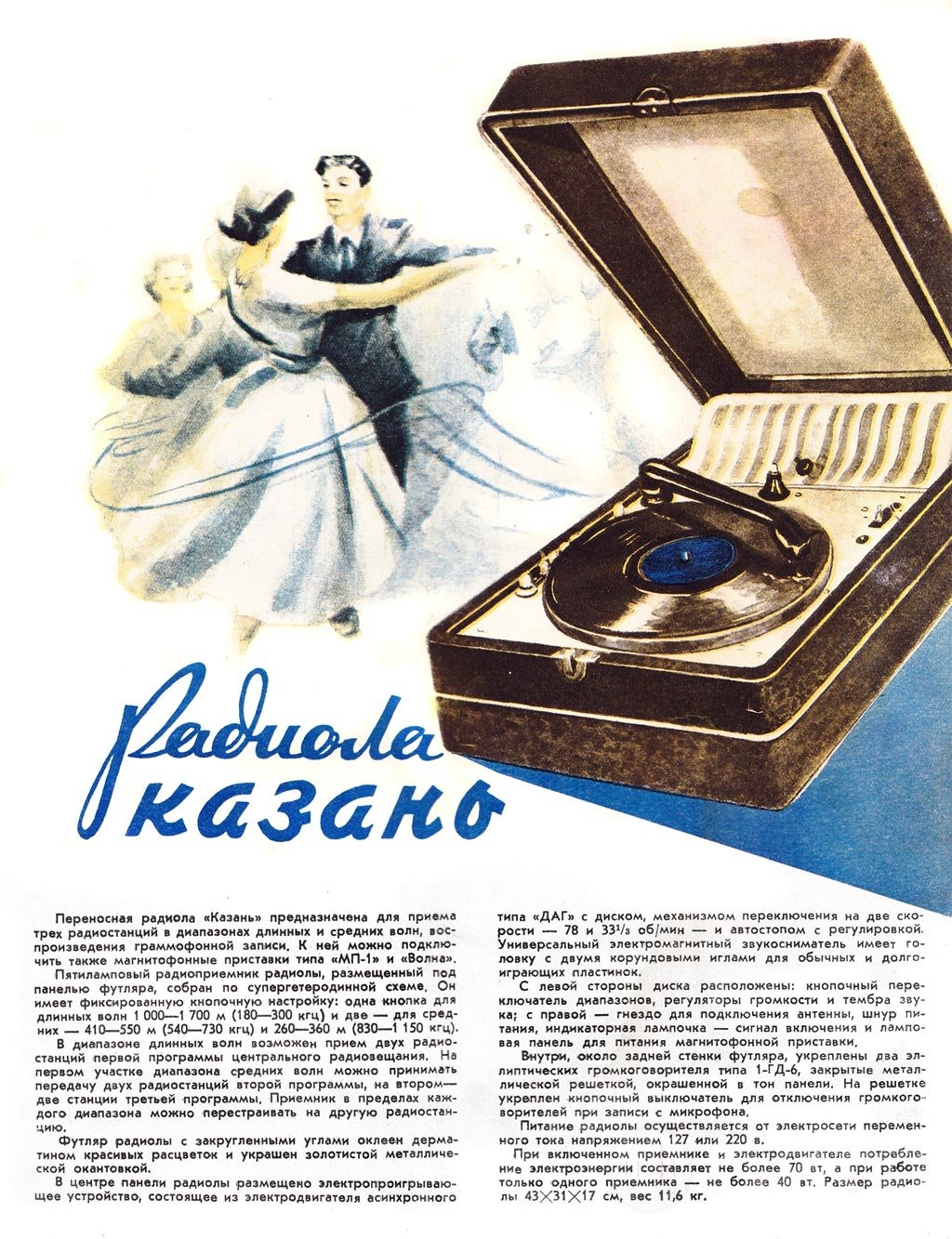

Радиола сетевая ламповая «Казань» с 1-кв 1956 года выпускалась на Казанском заводе «Радиоприбор». Футляр радиолы с закругленными углами оклеен дерматином красивых расцветок и украшен золотистой металлической окантовкой. В центре панели радиолы размещено электропроигрываю щее устройство, состоящее из электродвигателя асинхронного типа «ДАГ» с диском, механизмом переключения на две скорости — 78 и 33 об/мин автостопом с регулировкой. Универсальный электромагнитный звукосниматель имеет головку с двумя корундовыми иглами для обычных и долгоиграющих пластинок. С левой стороны диска расположены: кнопочный переключатель диапазонов, регуляторы громкости и тембра звука; с правой гнездо для подключения антенны, шнур питания, индикаторная лампочка сигнал включения и ламповая панель для питания магнитофонной приставки.

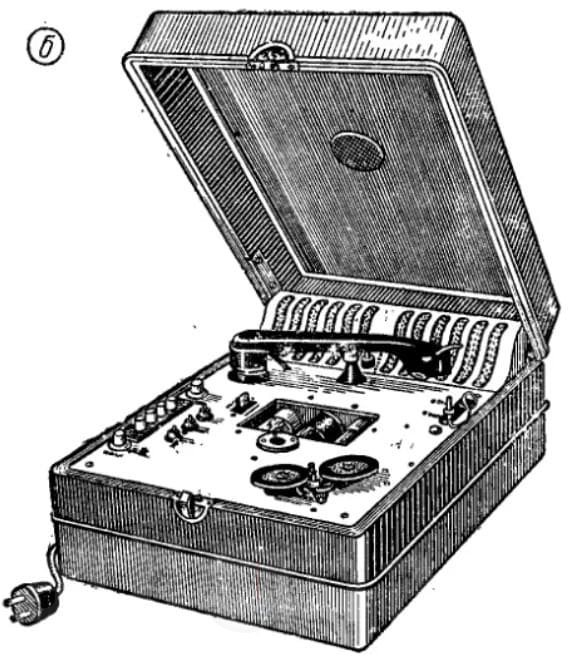

Переносная радиола «Казань» предназначена для приема передач трех радиостанций, работающих в диапазоне длинных п средних волн, для воспроизведения граммофонной записи, а также для работы с магнитофонными приставками «МП-1» и «Волна». Отдельные узлы радиолы смонтированы на металлической панели, которая вставляется в ящик. Расположение деталей радиолы на верхней панели показано на рис. 3, б (граммофонный диск снят). Два громкоговорителя типа 1-ГД-6 установлены внутри ящика.
В радиоле применен супергетеродинный приемник, работающий на лампах 6А7, 6Б8С, 6Н9С, 6П6С, в выпрямителе работает кенотрон 6Ц5С. В диапазоне длинных волн (1000—1700 м), возможен прием передач двух радиостанций первой программы центрального радиовещания. При работе на первом участке диапазона средних волн (410—550 м) можно принимать передачу двух радиостанций второй программы, а при приеме на втором участке средневолнового диапазона (260— 375 и) — двух станций третьей программы.
Перестройка приемника в пределах каждого диапазона осуществляется путем изменения посредством альсиферовых сердечников индуктивности катушек входных и гетеродинных контуров. Для перестройки любого. диапазона на нужную радиостанцию необходимо снять граммдиск, включить приемник и, нажав кнопку соответствующего диапазона, отвернуть стопорную гайку, закрепляющую ось с альсиферовым сердечником, и, вращая ось, добиться приема нужной радиостанции. После этого необходимо завернуть стопорную гайку и поставить диск на место. В качестве антенны используется осветительная сеть, один провод которой соединяется со входом приемника через конденсатор в 47 пф.

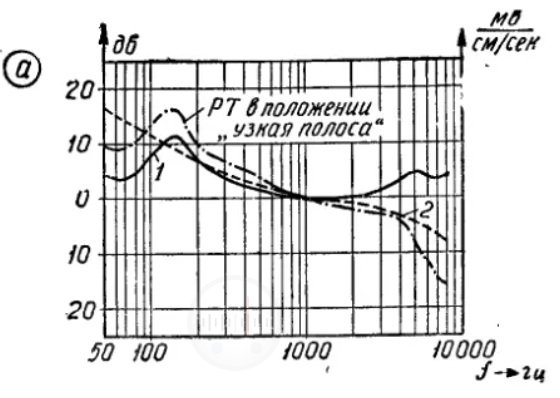

Установка для проигрывания граммофонных пластинок состоит из электромагнитного звукоснимателя типа УЭЗ-1 и асинхронного двигателя типа ДАГ завода имени Орджоникидзе. Для включения проигрывателя необходимо нажать кнопку ГЗ переключателя. При этом отключается высокочастотная часть приемника и включается звукосниматель. На рис. 3, а приведена частотная характеристика усилителя радиолы при воспроизведении микрозаписи. На рисунке сплошной линией показана частотная характеристика тракта воспроизведения микрозаписи, при положении регулятора тембра «Широкая полоса», а штриховым пунктиром указана частотная характеристика такого тракта, рекомендуемая Домом звукозаписи.

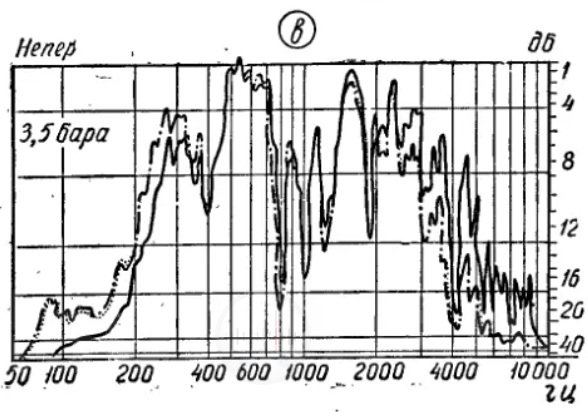

На рис. 3, в приведены частотные характеристики радиолы по звуковому давлению. Сплошной линией нанесена частотная характеристика громкоговорителя, точечным пунктиром — частотная характеристика всего тракта при несущей частоте 1000 кгц, штриховым пунктиром — при несущей частоте 220 кгц. Запись частотной характеристики громкоговорителей производилась при Vзв=0,57 в (Рзв = 0,1 вт на частоте 400 гц). При записи частотных характеристик всего тракта Vвх — 1000 мкв, m = 30% ручной регулятор громкости находился в положении, соответствующем VВых = 0,57 в (РВых=0,1 вт на частоте 400 гц), а регулятор тембра — в положении «Широкая полоса».
