🔌Технические характеристики:
- Диапазон принимаемых частот (волн):
СВ, кГц (м) 525...1605 (571,4...186,9)
КВ1, МГц (м) 5,9...7,4 (50,2...40,5)
КВ2, МГц (м). 9,45...12,1 (31,7...24,79)
- Реальная чувствительность приемника, МВ/м, не хуже:
СВ — 2,2
KB — 0,4
- Максимальная чувствительность, мВ/м, не хуже:
CB — 0,5
KB — 0,25
- Селективность по соседнему каналу при расстройке на ±9 кГц, дБ, не менее 22.
- Селективность по зеркальному каналу, дБ, не менее:
CB — 30
KB — 12
- Действие системы АРУ: при изменении сигнала на входе (от уровня 100 мВ/м) на 30 дБ изменение сигнала на выходе, дБ, не более 8.
- Полоса воспроизводимых звуковых частот: 450...3150 Гц.
- Выходная мощность, Вт:
номинальная, Вт: 0,06
максимальная, Вт: не менее 0,1
- Выходная мощность, характеризующая устойчивость к микрофонному эффекту, Вт, не менее 0,1
- Коэффициент гармоник всего тракта приемника по электрическому напряжению (при номинальной выходной мощности), не более 7%
- Потребление тока от источника, мА:
ток покоя, не более 19
ток при выходной мощности, равный 0,4Рном. не более 25
- Приемник сохраняет работоспособность при понижении напряжения источника питания до 5,4 В
- Средняя продолжительность работы при питании от батареи «Корунд» в прерывистом режиме эксплуатации при средней громкости, не менее 50ч
- Габаритные размеры, 145х75х26 мм
- Масса (с источником питания), 300г.
📖История и описание:

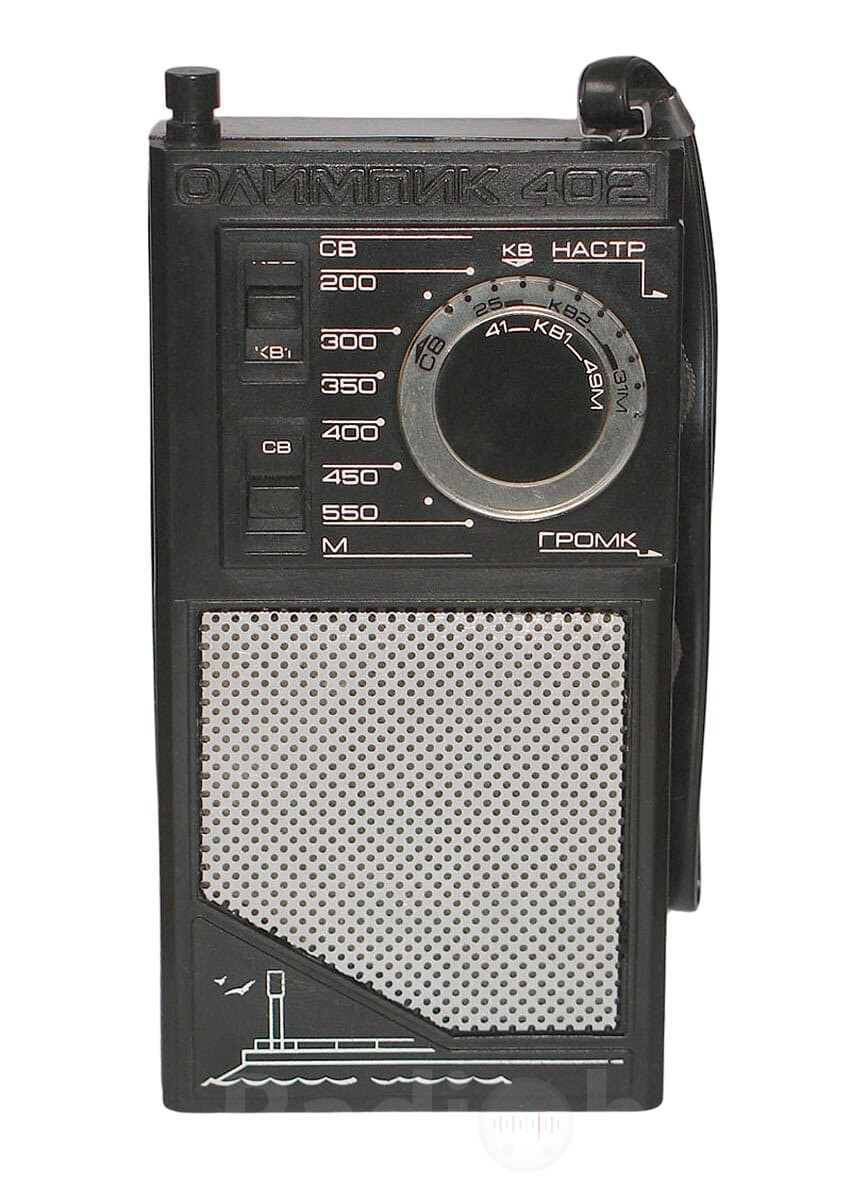

Сувенирные радиоприёмники «Олимпик-2» и «Олимпик-402» с 1984 года и с 1987 года выпускал Светловодский радиозавод. По конструкции, оформлению, схеме, (отличия в нумерации деталей) и параметрам оба радиоприёмника аналогичны. «Олимпик-2» радиоприемник, сувенирный карманный предназначен для приема радиовещательных станций в диапазонах СВ и КВ (КВ1, КВ2). Прием радиостанций в диапазоне СВ осуществляется на внутреннюю магнитную антенну, в диапазоне КВ на выдвижную телескопическую антенну.
B приемнике имеется гнездо для подключения головного телефона типа ТМ-4. Приемник питается от источника напряжением 9 В аккумуляторной батареи 7Д-0,115 или батареи «Корунд».
Принципиальная схема:
Радиоприемник «Олимпик-2» выполнен на одной микросхеме, четырех транзисторах и трех полупроводниковых диодах (рис. 1.11).
Входные цепи приемника одноконтурные. При работе приемника в диапазоне СВ индуктивность входного контура образует катушка А2 (обмотка 1, 2), которая вместе с катушкой связи (обмотка 3, 4) располагается на ферритовом стержне магнитной антенны. Через эту катушку связи входной СВ контур индуктивно связан C входом УРЧ (выводы 1 и 2 микросхемы DA1). В диапазонах КВ индуктивности входных контуров составляют катушки L1 (выводы 1-3) и L2 (выводы 1-3), которые индуктивно связаны с входом УРЧ и комбинированной связью через конденсатор С35 с телескопической антенной.

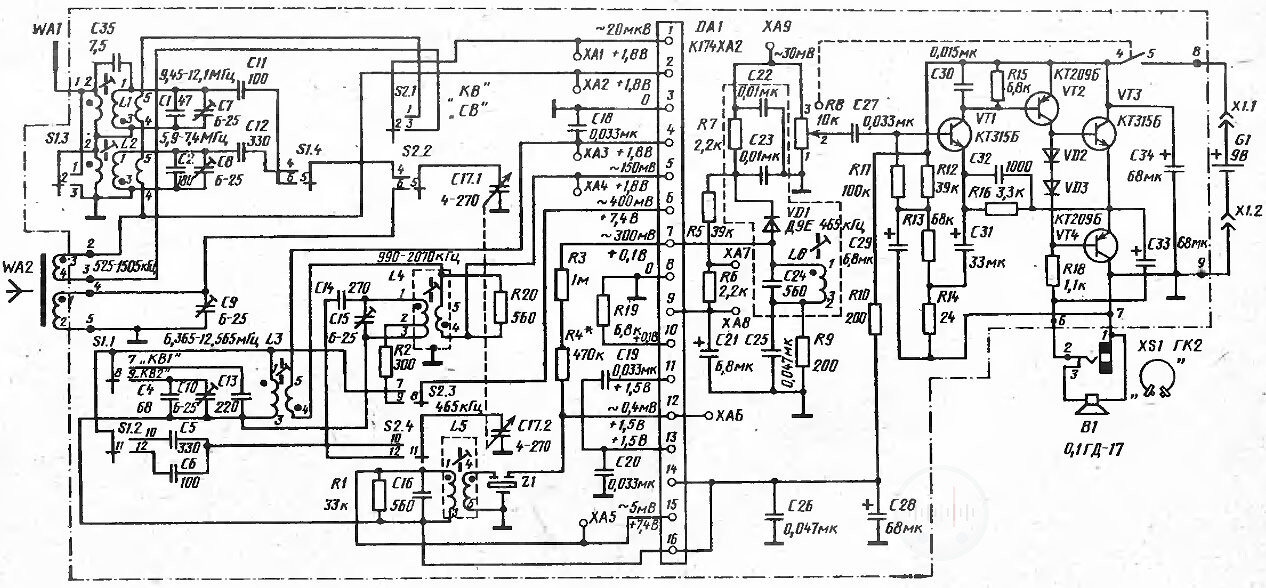

Рис 1.11 Принципиальная электрическая схема радиоприемника «Олимпик-2»
В зависимости от положения переключателей диапазонов S2 (СВ, КВ) и S1 (КВІ, КВ2) напряжение сигнала со входных контуров СВ (WA2 C9C17.1), КВ1 (L1 C1 C7 С17.1) и КВ2 (L2 C2 C8 C17.1) через соответствующие катушки связи WA2 (выводы 3-4), L1 (выводы 4-5), L2 (выводы 4-5) поступает на вход микросхемы DA1, выполняющей функции гетеродина, балансного преобразователя частоты, УПЧ со стабили затором и цепью АРУ. Одновременно к выводу 6 микросхемы подключаются гетеродинные контуры соответствующих диапазонов: СВ — L4 С15 С14 С17.2, КВІ L3 С13 С5 С17.2, КВ2 — L3 C4 C6 C10 С17.2. Один из дифференциальных входов гетеродина (вывод 4) заземлен по переменному току. Уровень напряжения гетеродина на выводе (70...120 мВ) контролируется 5 микросхемы.
Нагрузкой смесителя служит контур L5 С16, подключенный к выводам 15 и 16 и настроенный на частоту 465 кГц. Контур индуктивно связан с пьезокерамическим фильтром Z1, обеспечивающим селективность тракта по соседнему каналу. Сигнал промежуточной частоты поступает на вход УПЧ (вывод 12 микросхемы); второй вход (вывод 11) заземлен по переменному току. Выходной сигнал УПЧ снимается с вывода 7 микросхемы, выделяется на резонансном контуре 16 С24 и детектируется диодом VD1. Каскады УПЧ охвачены системой АРУ. Сигнал АРУ поступает на микросхему (вывод 9) через фильтр R6, R5, С21. С выхода детектора сигнал звуковой частоты через фильтр С23, С22, R7 поступает на вход УЗЧ.
Усилитель звуковой частоты трехкаскадный, выполнен на четырех транзисторах. Продетектированный звуковой сигнал через разделительный конденсатор С27 подается на базу транзистора VTI первого каскада УЗЧ, выполненного по схеме ОЭ. Каскад охвачен последовательной ООС по напряжению. Глубина обратной связи определяется соотношением сопротивлений резисторов R14 и R16. Кроме того, первый каскад охвачен частотно-зависимой обратной связью (цепь С32, R16), которая позволяет улучшить частотную характеристику усилителя. Напряжение смещения на базе транзистора VT1 задается резисторами R11- 14. Второй каскад УЗЧ собран на транзисторе VТ2 по схеме ОЭ. Связь второго каскада с предыдущим непосредственная. Выходной каскад УЗЧ двухтактный, выполнен по бестрансформаторной схеме на транзисторах VТ3, V4.

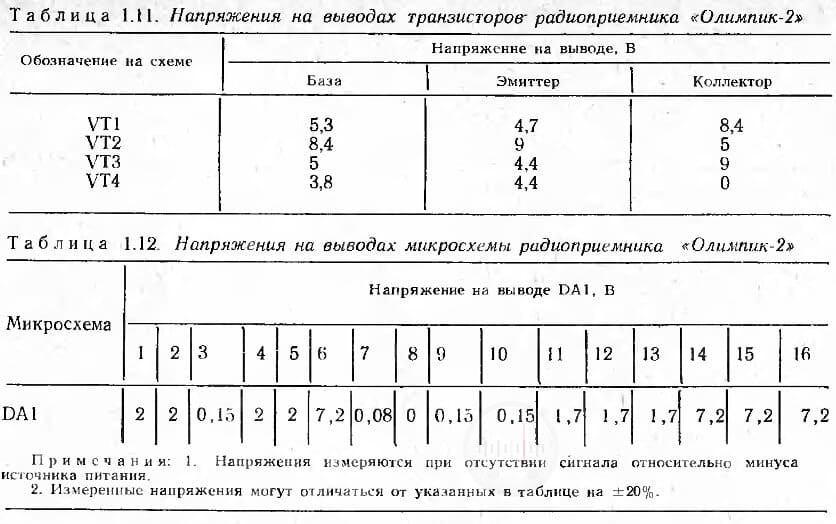

Режимы работы микросхемы и транзисторов по постоянному току приведены табл. 1.11, 1.12.
Конструкция:
Корпус приемника состоит из пластмассовых основания и крышки. На крышке приемника размещены органы управления и индикации. В корпусе находятся плата, телескопическая антенна, громкоговоритель. Плата является конструктивной базой приемника. На ней размещены: магнитная антенна, регулятор громкости, совмещенный с выключателем питания, переключатели диапазонов, телефонное гнездо, верньерно-шкальное устройство.
Встроенная телескопическая антенна и громкоговоритель закреплены защелками на внутренней поверхности крышки приемника.
Плата фиксируется в основании с помощью выступов и закрепляется посредством резиновой втулки и винта при сборке крышки с основанием. Дополнительно крышка с основанием фиксируется с помощью защелок.

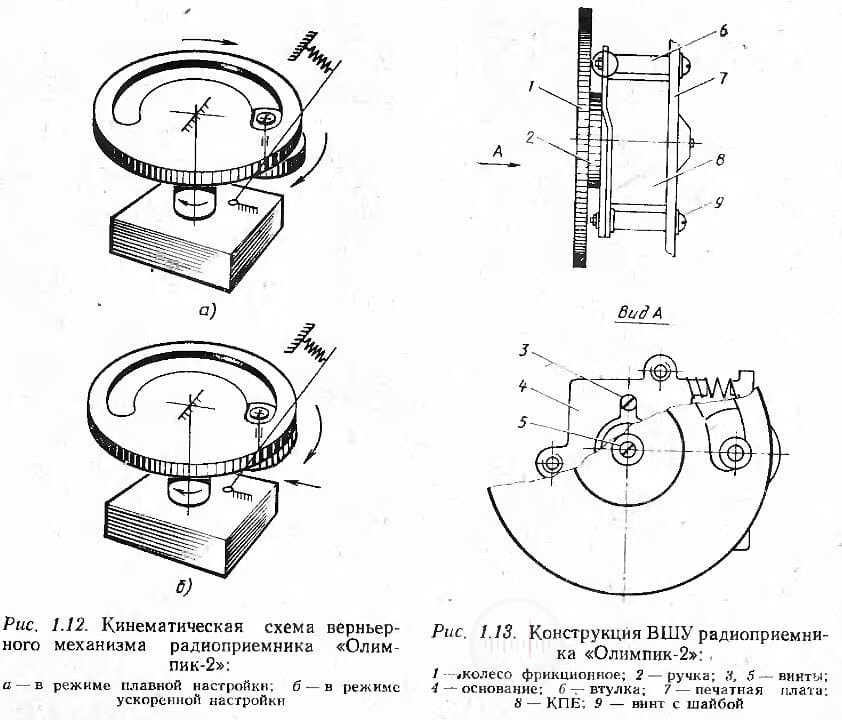

На задней стенке корпуса расположена задвижка отсека питания, которая удерживается двумя направляющими и защелкой. Фрикционный верньерный механизм обеспечивает настройку приемника в двух режимах ускоренном и плавном. На кинематической схеме показана работа верньерного механизма в режиме плавной настройки (рис. 1.12, а), при этом коэффициент замедления передачи 1:10. В режиме ускоренной настройки (рис. 1.12, б) вращательное движение передается непосредственно через фрикционное колесо на ось конденсатора переменной емкости.

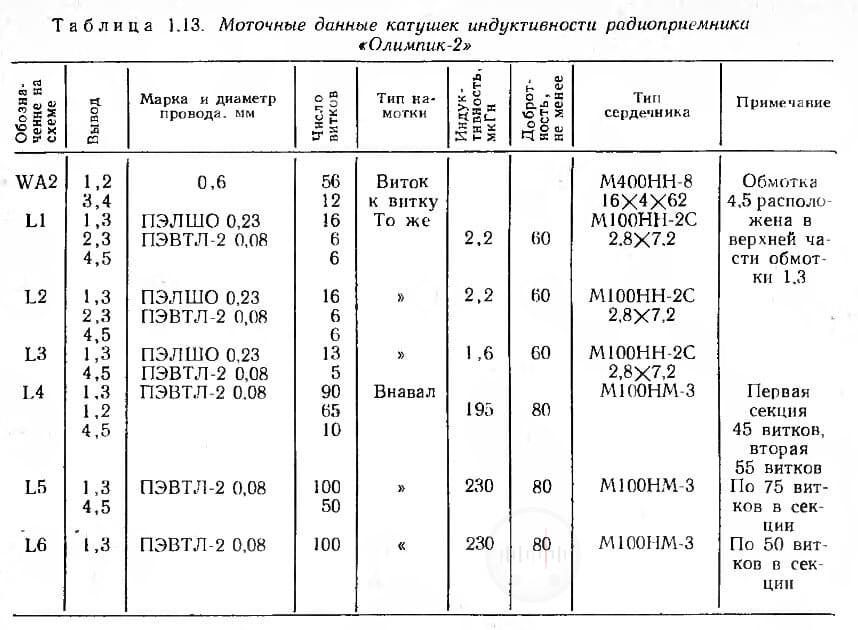

Моточные данные катушек индуктивности приведены в табл. 1.13.
Порядок разборки и сборки радиоприемника:
Для ремонта разбирать радиоприемник необходимо в следующей последовательности: выключить приемник; снять за движку отсека питания; отсоединить батарею питания от разъема; отвинтить винт крепления основания с крышкой; взять приемник в левую руку, легко нажать на крышку в верхней части по направлению к шкале, снять крышку; вынуть печатную плату, приподняв ее предварительно у отсека питания.
Верньерно-шкальное устройство прикреплено к плате с помощью двух винтов (рис. 1.13). Для его снятия необходимо снять шкалу и крышку приемника, для чего отвертку вставить в конструктивно предусмотренный зазор между шкалой и фрикционным колесом, при этом пластмассовые защелки крышки выйдут из зацепления с колесом фрикционным.
Затем необходимо отвинтить винт 5, нажать слегка на ручку 2 по направлению к ее центру, снять фрикционное колесо 1, снять ручку; отвинтить винты 3 и 9, снять основание 4.
Собирают верньерно-шкальное устройство в обратном порядке (повернув предварительно ось конденсатора КПЕ против часовой стрелки до упора).
📁Дополнительная информация:
Обложка руководства по эксплуатации радиоприемника «Олимпик-2»
