Портативный радиоприёмник Олимпик пост ZaharK

🔌Технические характеристики:

Диапазон принимаемых частот:

СВ 525-1605 кГц (571,4-186,9 м)

КВ 9,45-9,8 МГц (31 м)

Промежуточная частота: 465 кГц.
Максимальная чувствительность при выходной мощности 5 мВт, не менее:

на СВ 300 мкВ/м

на КВ 125 мкВ/м

Реальная чувствительность, не менее:

на СВ 1,5 мВ/м

на КВ 300 мкВ/м

Избирательность по соседнему каналу не менее 26 дБ.
Избирательность по зеркальному каналу, не менее:

на СВ — 26 дБ

на КВ — 12 д

Действие АРУ: при изменении сигнала на входе приемника на 30 дБ соответствующее изменение сигнала на его выходе не более 8 дБ.
Номинальная выходная мощность при коэффициенте гармоник всего тракта усиления не более 6% 60 мВт.
Максимальная выходная мощность не менее 100 мВт.
Полоса воспроизводимых звуковых частот: 450-3150 Гц
Среднее звуковое давление в полосе воспроизводимых звуковых частот не менее 0,1 Па
Источник питания: батарея типа «Крона-ВЦ» или «Корунд».
Напряжение питания приемника: 9,0 В.
Ток, потребляемый приемником, при отсутствии сигнала не более 20 мА.
Работоспособность приемника сохраняется при снижении напряжения источника питания до 5,0 В.
Габаритные размеры: 215Х125Х47 мм.
Масса: 300 г.

📖История и описание:

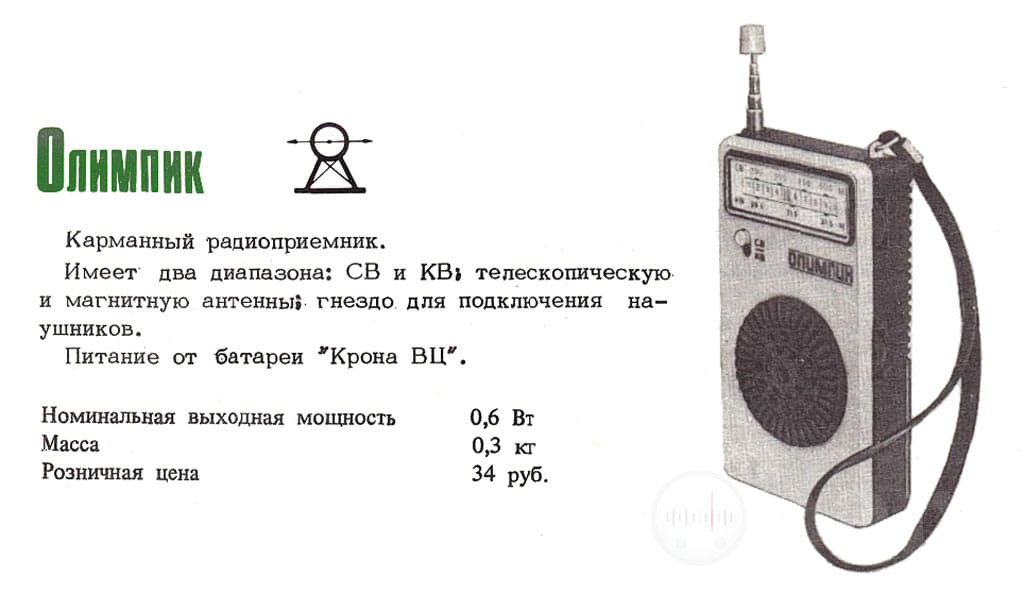

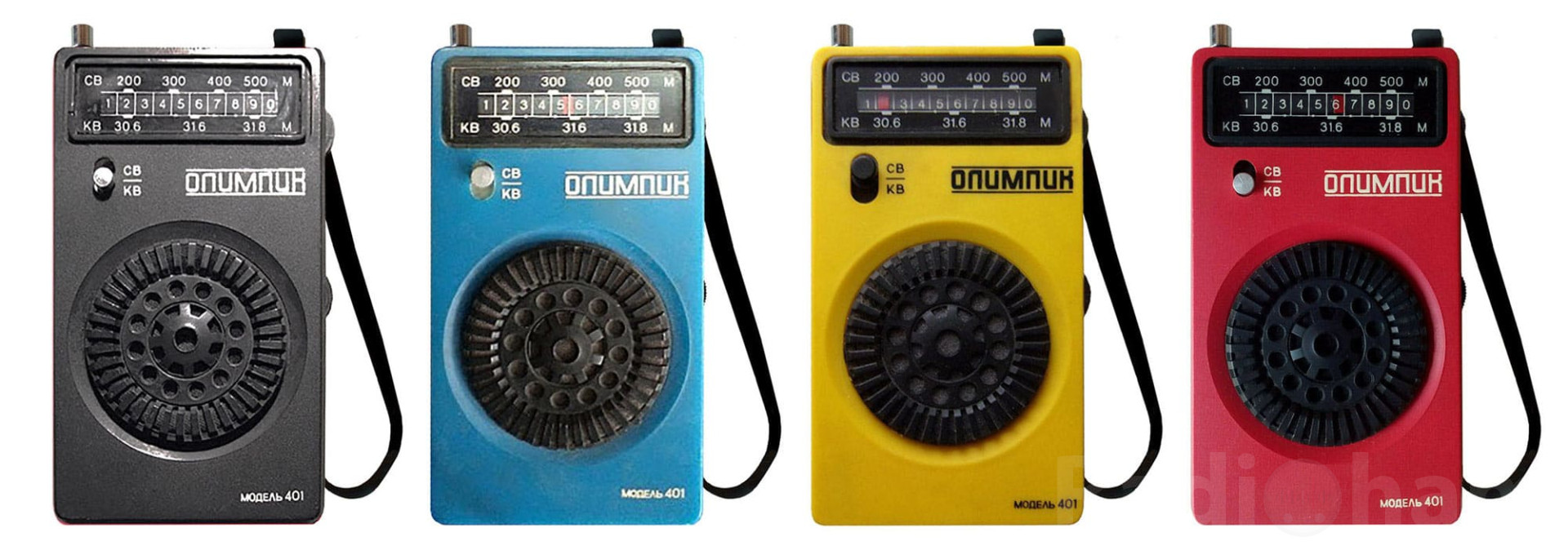

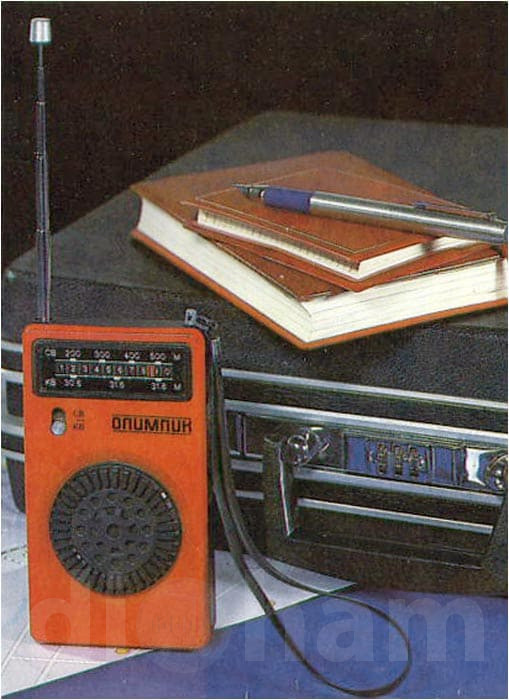

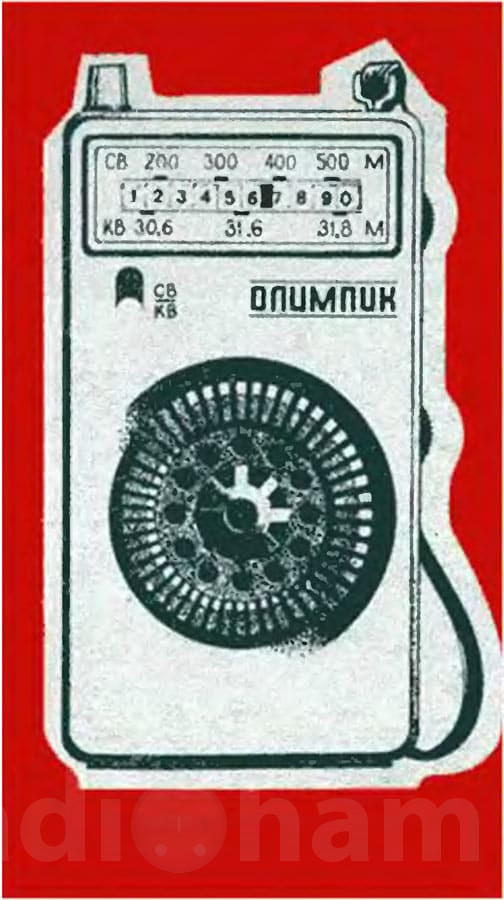

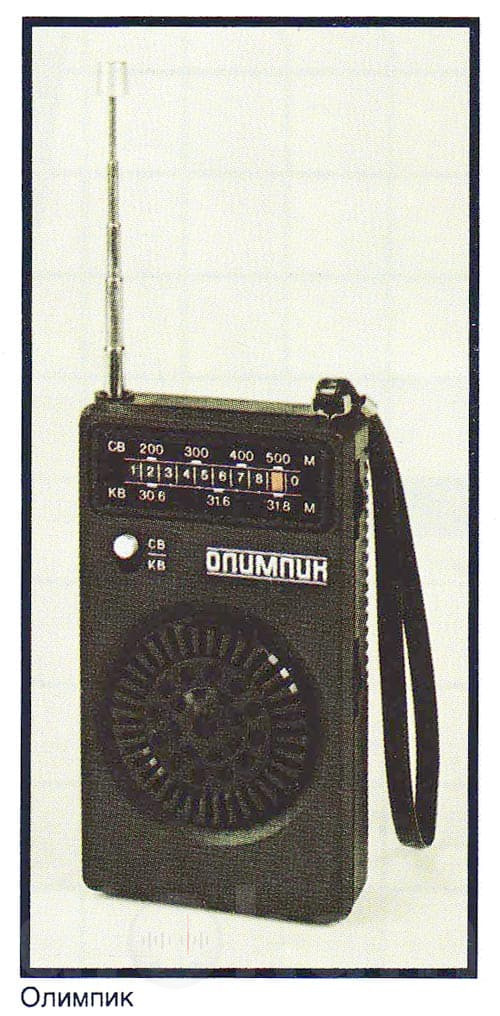

Портативный радиоприёмник «Олимпик» с 1980 года выпускали Светловодский радиозавод и Алма-Атинский электротехнический завод. Малогабаритный радиоприёмник «Олимпик» собран на 4-х транзисторах, микросхеме и диоде.

Принципиальная электрическая цепь:

Входная цепь. Катушка входного контура СВ Lсв и катушка связи размещены на Ферритовом стержне магнитной антенны W1 (рис. 1.126). При работе приемника входные контуры СВ Lев C1, C8 и KB L1, C3. С4, С31, С8 с помощью переключателя S1 и соответствующих катушек связи Lсв и L1 подключаются ко входу УВЧ (выводы 1-1 ДА1). Связь входного контура КВ с телескопической антенной W2 индуктивная.

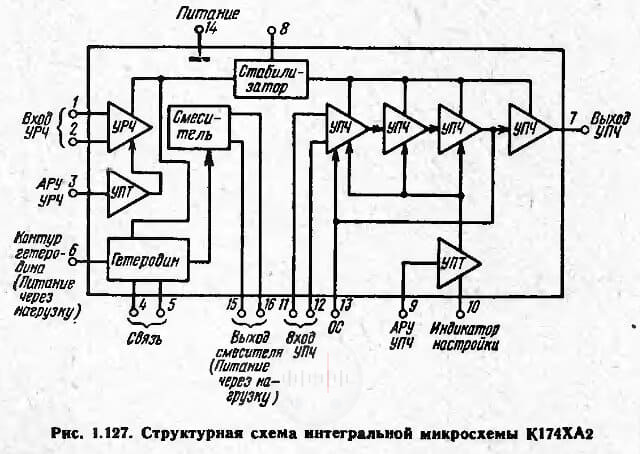

Высокочастотный тракт приемника собран на интегральной микросхеме DA1, структурная схема которой приведена на рис. 1.127.

Контуры гетеродина СВ L3, С6 — С8 и КВ 12, 5. С8. С32 подключены к выводу 6 Микросхемы DA1. Вывод 4 (один из дифференциальных входов гетеродина) заземлен по переменному току. Напряжение генератора (не менее 150 мВ) контролируется на выводе 5 DA1. Напряжение ПЧ выделяется на нагрузке смесителя трехконтурном ФСС (L4, С34, С35; 15, С36, С37; 16, С38, С39). С выхода ФСС сигнал ПЧ подается на вход УПЧ (вывод 12 DA1). Второй вход УПЧ (вывод 1-1 DA1) заземлен по переменному току. Нагрузкой УПЧ служит широкополосный контур L7, С18, с выхода которого напряжение сигнала подается на детектор. Детектор выполнен на диоде VD1. После детектирования сигнал звуковой частоты через П-образный фильтр С20, R6, С21 подается на резистор регулятора громкости R7, со средней точки которого сигнал подается на вход УЗЧ.
Для автоматической регулировки усиления используется постоянная составляющая тока диода детектора VDI, с помощью которой после усиления регулируется базовый ток каскадов УПЧ в микросхеме VDI. Управляющее напряжение АРУ снимается с выхода детектора и через RC-фильтр R4, С19 подается на вывод 9 DA1 и далее на вход каскада усилителя АРУ и затем на вход УПЧ.
Усилитель 34 приемника собран на транзисторах ѴТ1, VT2, VT4, VT5 по бестрансформаторной схеме. На входе УЗЧ для ограничения частотной характеристики частот включены фильтры R8, C23 и R9, C24.

Первый каскад УЗЧ выполнен на транзисторе VТ1 по схеме ОЭ. Каскад охвачен последовательной ООС пo напряжению. Глубина ОСС определяется сопротивлением резисторов R13, R19. Второй каскад УЗЧ собран на транзисторе VT2 по схеме с непосредственной связью с выходным каскадом.

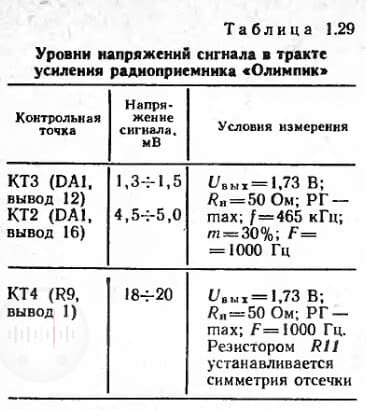

Выходной каскад выполнен по бестрансформаторной схеме на транзисторах с разной структурой: VT4 (п-р-п) и V5 (р-п-р). Для увеличения уровня выходного неискаженного сигнала выходной и предоконечный каскады охвачены ПОС по напряжению (С28, R16, R14). Для коррекции частотной характеристики УЗЧ охвачен частотно-зависимой ООС (С29, R19). Напряжение смещения на базу транзистора VT1 определяется резисторами R11 — R13 и R10. Симметрия отсечки выходного сигнала УЗЧ устанавливается полупеременным резистором R11. Нагрузкой выходного каскада служит динамическая головка громкоговорителя В1 типа 0,1 ГД-17 с сопротивлением звуковой катушки 50 Ом. В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-4. При подключении телефона громкоговоритель автоматически отключается. Режимы работы транзисторов и микросхемы по переменному току приведены в табл. 1.29.

Конструкция и детали:

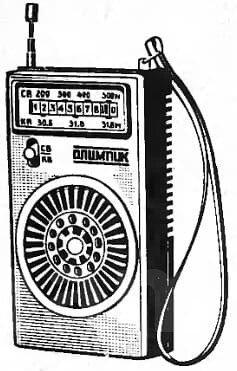

Корпус радиоприемника выполнен из ударопрочного полистирола. Он состоит из двух частей: передней и задней крышек, скрепленных одним винтом. Органы управления радиоприемника расположены: шкала и переключатель диапазонов — на передней лицевой панели; ручки настройки и регулятора громкости с выключателем источника питания — на правой боковой стенке корпуса; телескопическая антенна и ремешок для переноски приемника на верхней стенке корпуса; гнездо для подключения малогабаритного телефона и отсек источника питания — на задней крышке корпуса.

Внутри корпуса к передней панели крепится динамическая головка громкоговорителя, печатная плата и верньерно-шкальное устройство. Приемник настраивается на частоту принимаемой радиостанции блоком КПЕ типа КПП-2. Весь монтаж радиоприемника выполнен на печатной плате.

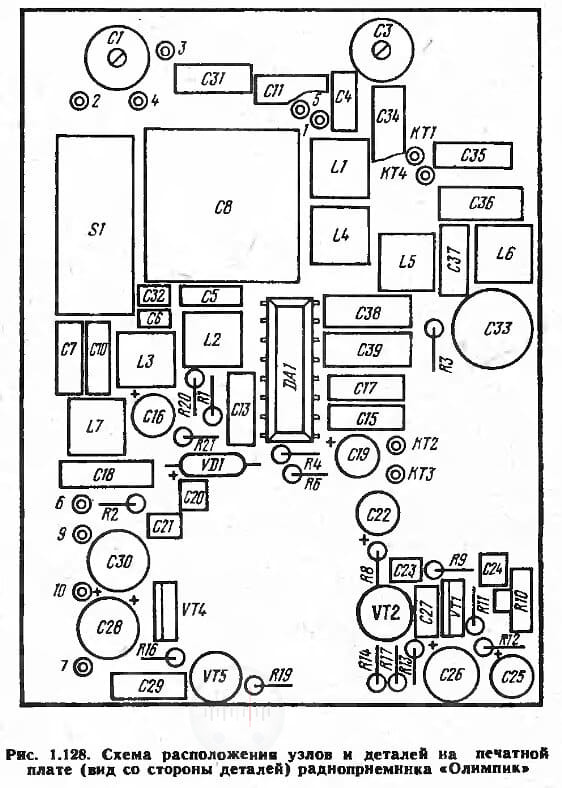

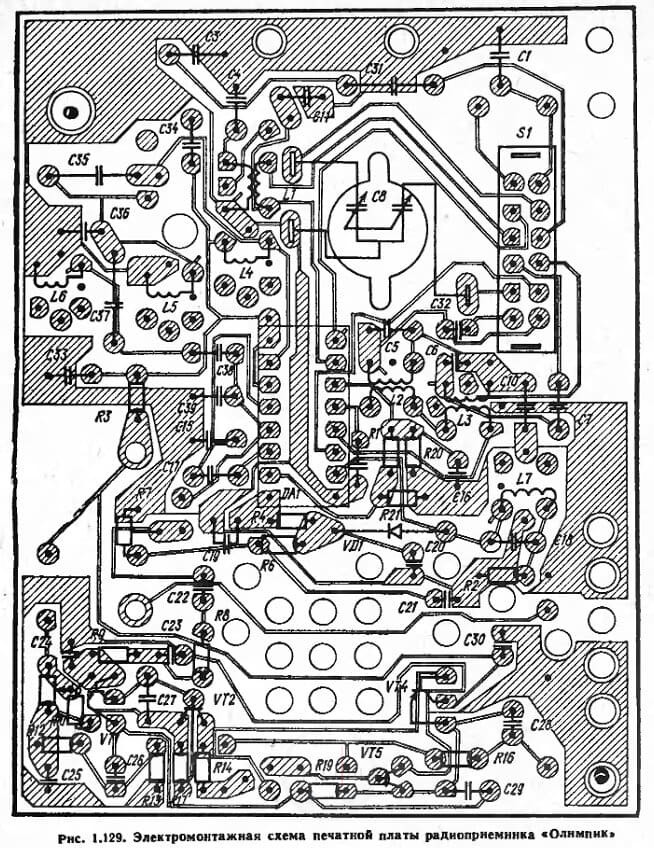

Схема расположения деталей на печатной плате показана на рис. 1.128, а электромонтажная схема — на рис. 1.129.

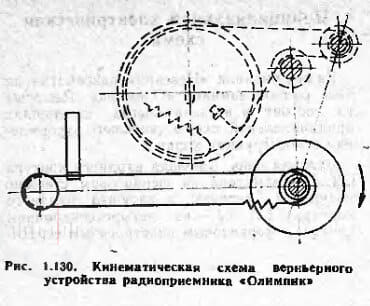

Кинематическая схема верньерного устройства показана на рис. 1.130.

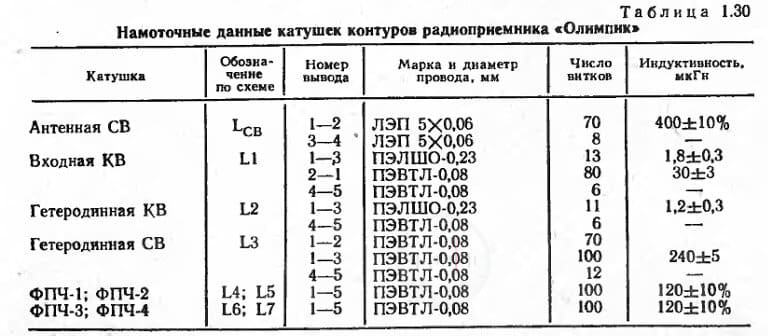

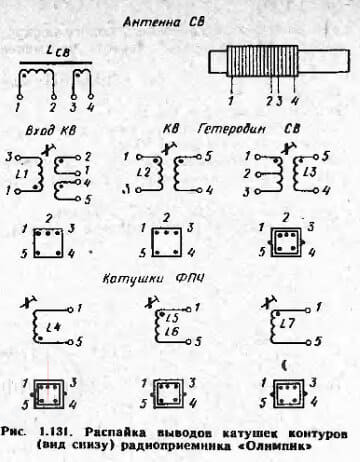

Магнитная антенна выполнена на ферритовом стержне мерки 400НН длиной 63 и диаметром 8 мм, на котором размещена катушка входного контура СВ. Катушка входного контура КВ намотана на четырехсекционном пластмассовом каркасе, а катушка гетеродина КВ — на цилиндрический каркас диаметром 6 мм. Катушки КВ настраиваются ферритовыми подстроечными сердечниками марки 100НН диаметром 2,8 и длиной 12 мм. Катушки гетеродина СВ, ФСС и ФПЧ намотаны на пластмассовых двухсекционных каркасах, которые помещены в ферритовые чашки марки 1000НМ3 диаметром 6,1 и высотой 4 мм. Каждая из катушек закрыта латунным экраном. Настройка катушек производится ферритовыми резьбовыми сердечниками Марки 1000НМ размером МЗХ10 мм.
