🔌Технические характеристики:
- Диапазон принимаемых частот:
СВ 525-1605 кГц (571,4-186,9 м)
КВ 9,45-9,8 МГц (31 м)
- Промежуточная частота: 465 кГц.
- Максимальная чувствительность при выходной мощности 5 мВт, не менее:
на СВ 300 мкВ/м
на КВ 125 мкВ/м
- Реальная чувствительность, не менее:
на СВ 1,5 мВ/м
на КВ 300 мкВ/м
- Избирательность по соседнему каналу не менее 26 дБ.
- Избирательность по зеркальному каналу, не менее:
на СВ — 26 дБ
на КВ — 12 д
- Действие АРУ: при изменении сигнала на входе приемника на 30 дБ соответствующее изменение сигнала на его выходе не более 8 дБ.
- Номинальная выходная мощность при коэффициенте гармоник всего тракта усиления не более 6% 60 мВт.
- Максимальная выходная мощность не менее 100 мВт.
- Полоса воспроизводимых звуковых частот: 450-3150 Гц
- Среднее звуковое давление в полосе воспроизводимых звуковых частот не менее 0,1 Па
- Источник питания: батарея типа «Крона-ВЦ» или «Корунд».
- Напряжение питания приемника: 9,0 В.
- Ток, потребляемый приемником, при отсутствии сигнала не более 20 мА.
- Работоспособность приемника сохраняется при снижении напряжения источника питания до 5,0 В.
- Габаритные размеры: 215Х125Х47 мм.
- Масса: 300 г.
📖История и описание:

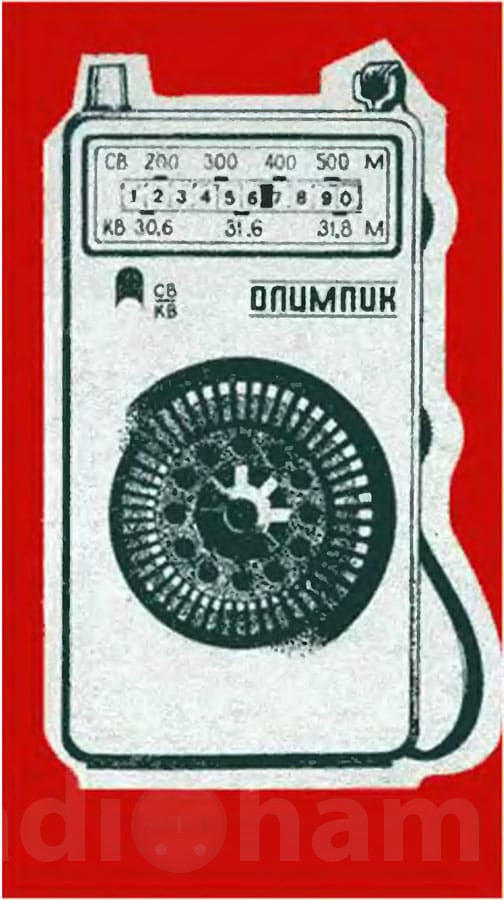

Портативный радиоприёмник «Олимпик» с 1980 года выпускали Светловодский радиозавод и Алма-Атинский электротехнический завод. Малогабаритный радиоприёмник «Олимпик» собран на 4-х транзисторах, микросхеме и диоде.
Принципиальная электрическая цепь:
Входная цепь. Катушка входного контура СВ Lсв и катушка связи размещены на Ферритовом стержне магнитной антенны W1 (рис. 1.126). При работе приемника входные контуры СВ Lев C1, C8 и KB L1, C3. С4, С31, С8 с помощью переключателя S1 и соответствующих катушек связи Lсв и L1 подключаются ко входу УВЧ (выводы 1-1 ДА1). Связь входного контура КВ с телескопической антенной W2 индуктивная.

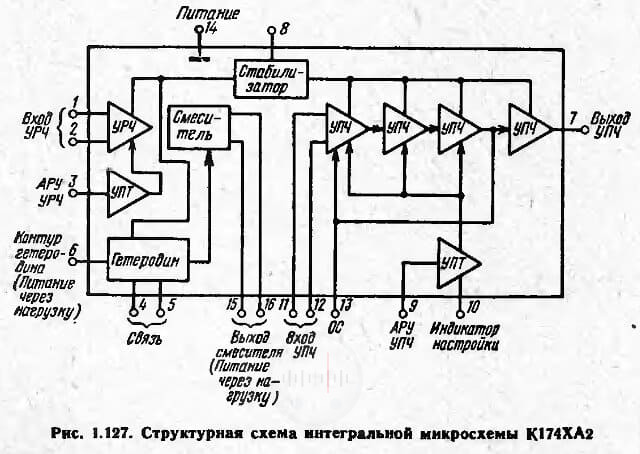

Высокочастотный тракт приемника собран на интегральной микросхеме DA1, структурная схема которой приведена на рис. 1.127.
Контуры гетеродина СВ L3, С6 — С8 и КВ 12, 5. С8. С32 подключены к выводу 6 Микросхемы DA1. Вывод 4 (один из дифференциальных входов гетеродина) заземлен по переменному току. Напряжение генератора (не менее 150 мВ) контролируется на выводе 5 DA1. Напряжение ПЧ выделяется на нагрузке смесителя трехконтурном ФСС (L4, С34, С35; 15, С36, С37; 16, С38, С39). С выхода ФСС сигнал ПЧ подается на вход УПЧ (вывод 12 DA1). Второй вход УПЧ (вывод 1-1 DA1) заземлен по переменному току. Нагрузкой УПЧ служит широкополосный контур L7, С18, с выхода которого напряжение сигнала подается на детектор. Детектор выполнен на диоде VD1. После детектирования сигнал звуковой частоты через П-образный фильтр С20, R6, С21 подается на резистор регулятора громкости R7, со средней точки которого сигнал подается на вход УЗЧ.
Для автоматической регулировки усиления используется постоянная составляющая тока диода детектора VDI, с помощью которой после усиления регулируется базовый ток каскадов УПЧ в микросхеме VDI. Управляющее напряжение АРУ снимается с выхода детектора и через RC-фильтр R4, С19 подается на вывод 9 DA1 и далее на вход каскада усилителя АРУ и затем на вход УПЧ.
Усилитель 34 приемника собран на транзисторах ѴТ1, VT2, VT4, VT5 по бестрансформаторной схеме. На входе УЗЧ для ограничения частотной характеристики частот включены фильтры R8, C23 и R9, C24.
Первый каскад УЗЧ выполнен на транзисторе VТ1 по схеме ОЭ. Каскад охвачен последовательной ООС пo напряжению. Глубина ОСС определяется сопротивлением резисторов R13, R19. Второй каскад УЗЧ собран на транзисторе VT2 по схеме с непосредственной связью с выходным каскадом.
Выходной каскад выполнен по бестрансформаторной схеме на транзисторах с разной структурой: VT4 (п-р-п) и V5 (р-п-р). Для увеличения уровня выходного неискаженного сигнала выходной и предоконечный каскады охвачены ПОС по напряжению (С28, R16, R14). Для коррекции частотной характеристики УЗЧ охва
