Портативный транзисторный радиоприёмник Сувенир пост ZaharK

🔌Технические характеристики:

Диапазон принимаемых диапазонов(частот):

KB1- 25...41 м (12,1...6,8 Мгц)

КВ2- 49...75 м (6,5...3,9 Мгц).

Максимальная чувствительность:

на длинных волнах 400 мкв/м

на средних волнах 200 мкв/м

на коротких волнах 30 мкв

Реальная чувствительность:

на длинных волнах 1,5 мв/м

на средних волнах 0,8 мв/м

на коротких волнах 60 мкв

Избирательность по соседнему каналу:

на длинных и средних волнах не хуже 40 дб

Ослабление сигнала зеркального канала:

на длинных волнах не хуже 36 дб

на средних волнах не хуже 30 дб

на коротких волнах не хуже 16 дб

Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника не более 6 дб
Полоса воспроизводимых звуковых частот: 200-4 000 гц
Номинальная выходная мощность при коэффициенте нелинейных искажений тракта усиления приемника не более 6% 150 мвт
Ток, потребляемый приемником при отсутствии сигнала не более 8 ма.
Работоспособность приемника сохраняется при снижении напряжения питания до 5,6 в
Источник питания: две батареи типа КБС-л-0,5
Напряжение питания: 9 в
Длительность работы приемника при средней громкости от одного комплекта батарей до 100 часов.
Габаритные размеры: 250х150х65мм
Масса: 1,6 кг.

📖История и описание:

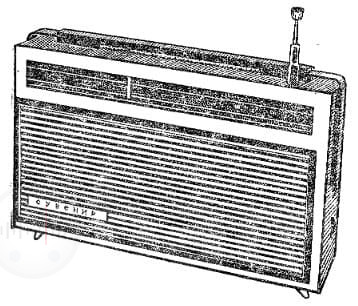

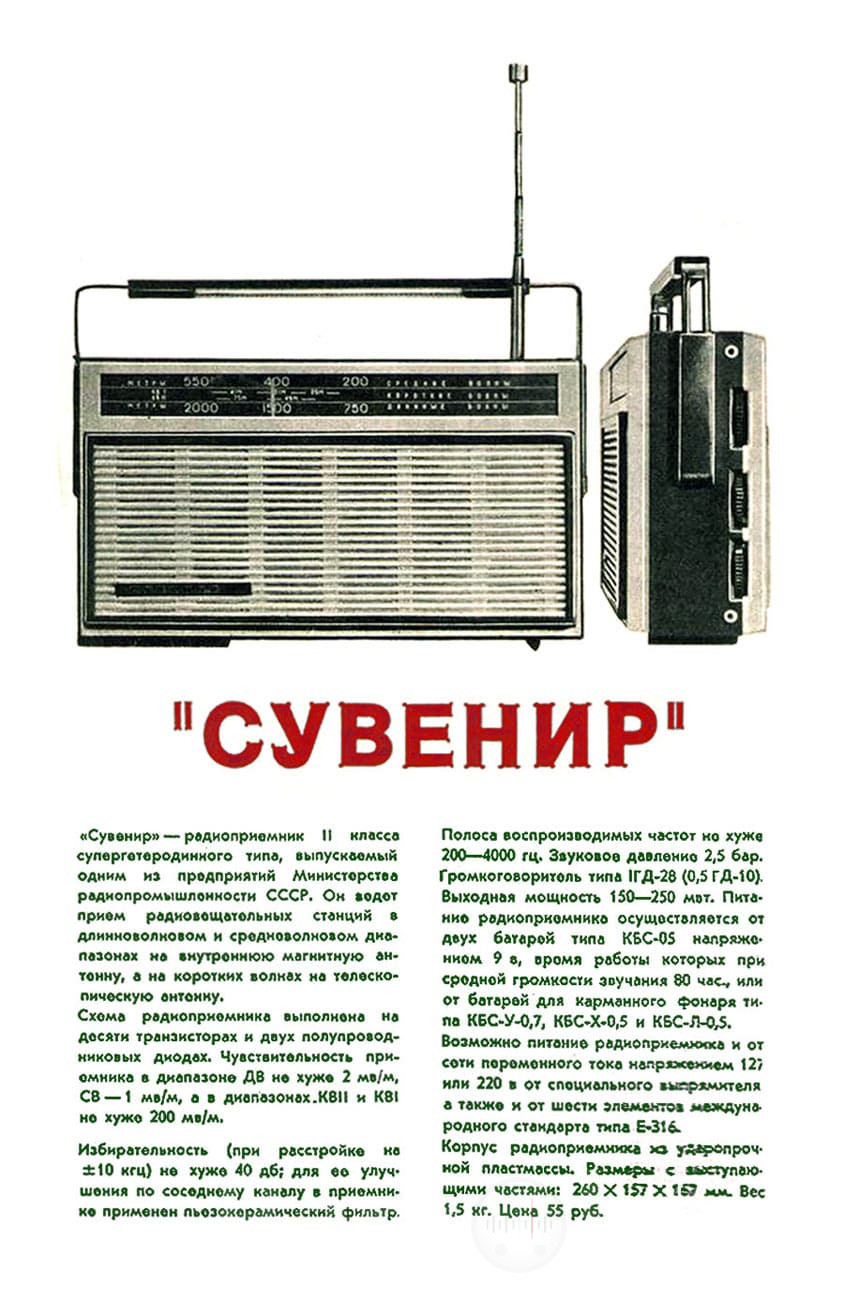

Радиоприемник «Сувенир» (рис. 3.83) представляет собой супергетеродин 2 класса переносного типа, собранный на десяти транзисторах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну в диапазоне коротких волн на штыревую телескопическую антенну. Диапазон коротких волн разделен на два поддиапазона:

Принципиальная схема:

Входная цепь.

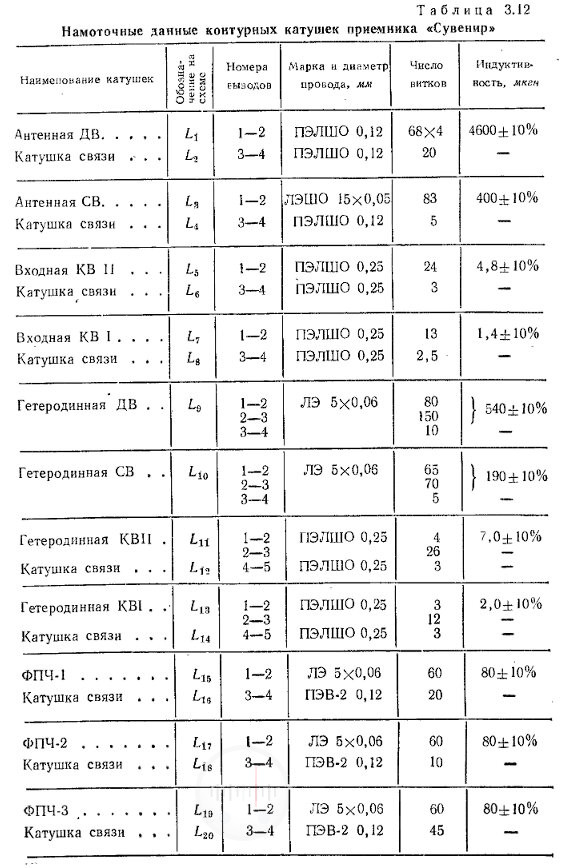

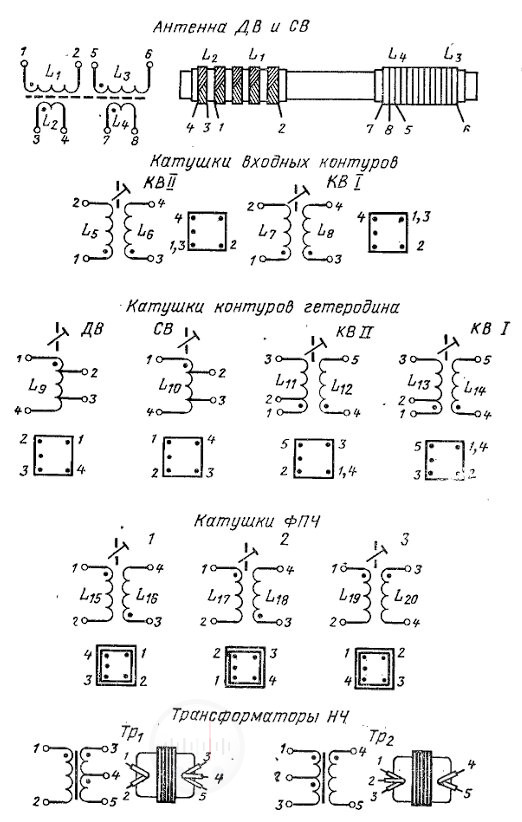

Катушки входных контуров длинных и средних L3 волн и соответствующие им катушки связи L2 и L4 размещены на ферритовом стержне
внутренней магнитной антенны (рис. 3.84). При работе в диапазоне СВ катушка диапазона ДВ замыкается накоротко. Катушки входных контуров KB L5 и L- и соответствующие им катушки связи L5 и L7 намотаны на цилиндрических каркасах. Связь входных контуров с базой транзистора Т1 смесителя трансформаторная Телескопическая антенна к входным контурам диапазона КВ подключается непосредственно, а наружная антенна ко всем входным контурам через конденсатор связи С3.

Преобразователь частоты.

Преобразователь частоты собран на транзисторах типа П423 по схеме отдельным гетеродином (транзистор T1 — смеситель, Т2 — гетеродин). Гетеродин выполнен по схеме индуктивной трехточки. Частота гетеродина на диапазонах коротких волн выбрана ниже частоты принимаемого сигнала, что позволило получить хорошее ослабление сигнала зеркального канала. Оптимальное условие преобразования частоты во всем диапазоне выполняется при напряжении гетеродина на эмиттере транзистора 100-150 мв. Напряжение сигнала с входного контура через катушку связи включенного диапазона, резистор R1 и конденсатор C8 подается на базу транзистора Т1. Нагрузкой смесителя (транзистор T1) служит пьезокерамический фильтр (ПКФ) типа ПФ1П-2, который обеспечивает избирательность по соседнему каналу. Ширина полосы пропускания ПКФ 7-8 кгц на уровне -6 дб. Для согласования выходного сопротивления транзистора T1 с входным сопротивлением ПКФ применен контур (L15C32R17) с полосой пропускания 20-25 кгц на уровне — 6 дб.

Стабилизатор напряжения питания:

Стабилизатор напряжения и тока предназначен для повышения стабильности частоты гетеродина и устойчивой работы преобразователя при изменении напряжения питания. Стабилизатор собран на транзисторе Т3 типа П40 и диоде Д1 типа Л101. Схема стабилизатора такая же, как в приемнике «Спидола» (стр. 231, рис. 3.42).

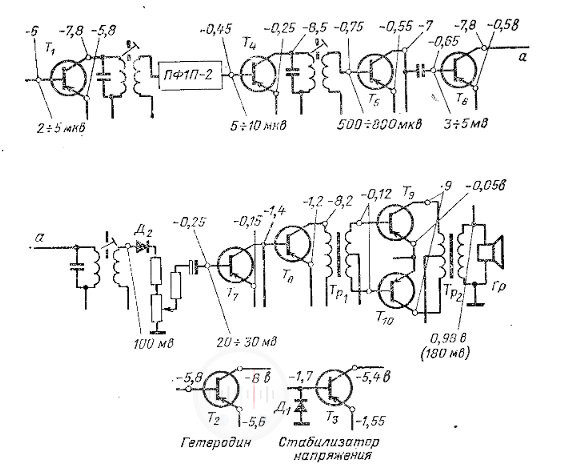

Рис. 3.85. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника «Сувенир».

Усилитель пч и детектор.

Трехкаскадный усилитель промежуточной частоты собран на транзистоpax T4, T5 и типа П422. Первый и третий каскады усилителя ПЧ выполнены по резонансной схеме на транзисторах Т4 и Т6, в коллекторные цепи которых включены одноконтурные широкополосные фильтры (ФПЧ) L17C84
и L19C40 с полосой пропускания 20--25 кац и 35-40 кгц на уровне -3 дб. Второй каскад усилителя ПЧ -апериодический, собран на транзисторе T5.Для питания базовых цепей транзисторов усилителя ПЧ используется стабилизированное напряжение, снимаемое с резистора R12, что позволяет сохранить высокую чувствительность приемника при снижении напряжения источника питания. Детектор собран на диоде Д2 типа Д2В. Для получения малого коэффициента нелинейных искажений при детектировании смещение на диод Д2, создаваемое током базы транзистора Т4 регулируемого каскада, компенсируется напряжением смещения, снимаемым с резистора R32, включенного цепь эмиттера того же транзистора. При такой схеме включения детектора надежно работает система АРУ и сохраняется чувствительность усилителя ПЧ, так как диод, имея небольшое смещение в прямом направлении, начинает работать при малых сигналах. Для автоматической регулировки усиления используется постоянная составляющая тока диода Д2, с помощью которой регулируется базовый ток транзистора первого каскада усилителя ПЧ (Т4), Напряжение АРУ снимается с нагрузки детектора R33 и через цепочку R31, С45, R30 и подается в базовую цепь транзистора T4.

Усилитель низкой частоты.

Трехкаскадный усилитель низкой частоты собран на четырех транзисторах типа П41. Первый и второй каскады усилителя НЧ выполнены по схеме
с непосредственной связью. Для увеличения входного и выходного сопротивлений в первом каскаде усилителя НЧ применена отрицательная обратная связь по напряжению (R37). Смещение на базу первого каскада усилителя НЧ (транзистор T7) подается из эмиттерной цепи транзистора в результате чего осуществляется отрицательная обратная связь по постоянному току между этими двумя каскадами. В коллекторную цепь транзистора включен согласующий трансформатор Tp1. Выходной каскад усилителя НЧ выполнен по двухтактной схеме и работает в режиме усиления класса АВ. Два последних каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора Тр2 и через цепочку R45, С51 подается на эмиттер транзистора 1'8. Напряжение смещения на базы транзисторов Т10 выходного каскада подается с эмиттерного резистора транзистора T8, ток которого автоматически регулируется при изменении температуры. Это обеспечивает температурную стабильность усилителя НЧ в интервале температур от -10 до +45С° Для коррекции частотной характеристики усилителя НЧ и устранения фазового сдвига в области верхних звуковых частот применены конденсаторы С52 и C53. В коллекторную цепь первого каскада усилителя НЧ включен регулятор тембра, состоящий из конденсатора С49 и переменного резистора R38. Режимы работы транзисторов указаны на рис. 3. 85. В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М. При включении телефона громкоговоритель автоматически отключается.

Конструкция и детали:

Корпус приемника выполнен из цветного ударопрочного полистирола. В нижней части корпуса имеется отсек для батареи питания. Органы управления (ручки грубой и плавной настройки приемника, ручка регулятора громкости с выключателем питания, ручка регулятора тембра), гнезда для подключения телефона Г2, наружной антенны Г1 и заземления расположены с правой стороны корпуса приемника, а телескопическая выд вижная антенна — на верхней стороне корпуса. Переключатель диапазонов расположен на задней крышке приемника. Шкала приемника проградуирована в метрах. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис.3.86, а топографическая схема — на рис. 3.87. В приемнике применен громкоговоритель типа 1ГД-28 Настройка приемника на принимаемую радиостанцию осуществляется с помощью блока конденсаторов переменной емкости с твердым диэлектриком типа КПЕ-5 емкостью 5-240 пф. Для плавной настройки используется верньер, обеспечивающий замедление 1: 3. Кинематическая схема верньерного устройства изображена на рис. 3. 88. Переключатель диапазонов продольно-ножевого типа имеет восемь групп переключения, на четыре положения (ДВ, СВ, КВ и КВ II) Магнитная антенна длинных и средних волн выполнена на ферритовом стержне марки 600НН длиной 160 мм и диаметром 8 мм. Катушки входных контуров и гетеродина коротких волн намотаны на цилиндрических каркасах диаметром 6 мм и длиной 20 мм, а катушки контуров гетеродина ДВ и СВ — на четырехсекционных каркасах. Катушки ФПЧ намотаны на трехсекционных каркасах, каждый из которых помещен в чашки из феррита марки 600НН диаметром 8,6 мм. Настройка контуров коротких волн осуществляется подстроечными сердечниками из феррита марки 100ВЧ, а контуров ФПЧ, гетеродина ДВ и СВ — сердечниками из феррита марки 600НН. Намоточные данные контурных катушек приведены в табл. 3.12 Сердечники трансформаторов усилителя НЧ (Тр1 и Тр2) собраны из пластин электротехнической стали марки Э310 типа Шб, толщина набора 6 мм (Tp1) и 12 мм (Tp2). Намоточные данные трансформаторов Тр1 и Тр2 приведены в табл. 9.3 и 9.4. Распайка выводов всех контурных катушек и трансформаторов Тр1 и Тр2 приведена на рис. 3. 89.
