🔌Технические характеристики:
- Максимальная чувствительность:
на длинных волнах — 500 мкв/м
на средних волнах — 300 мкв/м
- Реальная чувствительность:
на длинных волнах — 1,5 мв/м
на средних волнах — 0,8 мв/м
- Избирательность по соседнему каналу: на длинных и средних волнах не менее 26 дб.
- Промежуточная частота: 465 кгц
- Ослабление сигнала зеркального канала: на длинных и средних волнах не менее 26 дб
- Действие АРУ: при изменении сигнала на входе приемника на 26 дб соответствующее изменение сигнала на выходе приемника не более 6 дб.
- Полоса воспроизводимых звуковых частот: 450...3 000 гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 6% 60 мвт.
- Источник питания: батарея типа «Крона»
- Напряжение питания: 9 в
- Ток, потребляемый приемником при отсутствии сигнала: не более 5 ма
- Работоспособность приемника сохраняется при снижении напряжения батареи питания: до 5,0 в
- Длительность работы приемника при средней громкости от батареи «Крона ВЦ» 25-30 час.
- Габаритные размеры приемников:
«Нейва-М» 115х72х35 мм
«Сигнал» 121х77х36 мм
- Масса приемников:
«Нейва-М» 350 г
«Сигнал» 400 г
📖История и описание:
Радиоприёмник «Нейва-М» выпускался с 1966 года Каменск-Уральским приборостроительным заводом в корпусе радиоприёмника «Нейва». С 1967 года приёмник выпускался в привычном для нас оформлении. Радиоприёмник предназначен для приёма на магнитную антенну в диапазонах ДВ, СВ. Приемники комплектуются кожаными футлярами.
Рис 5.16 и 5.17 Принципиальные схемы радиоприемников «Нейва-М» и «Сигнал»
Принципиальная схема:
Принципиальные схемы приемников «Нейва-М» (рис. 5.16) и «Сигнал» (рис. 5.17) от схемы приемника «Юпитер-М» (рис. 5.9) отличаются только типами транзисторов, примененных в усилителях НЧ. В усилителях НЧ приемников «Нейва-М» и «Сигнал» используются те же транзисторы, что и в первых модификациях этих приемников, т. е. первый каскад усилителя НЧ работает на транзисторе Т4 типа ГТ108Г, второй на транзисторе Т5 типа ГТ108Б и выходной каскад на транзисторах типа МП41, Кроме того, схема приемника «Сигнал» от схемы приемника «Юпитер-М» отличается наличием специальных часов типа 196-ЧС, при помощи которых приемник может быть автоматически выключен или включен в любое заданное время, режимы работы транзисторов указаны на рис. 5.18.

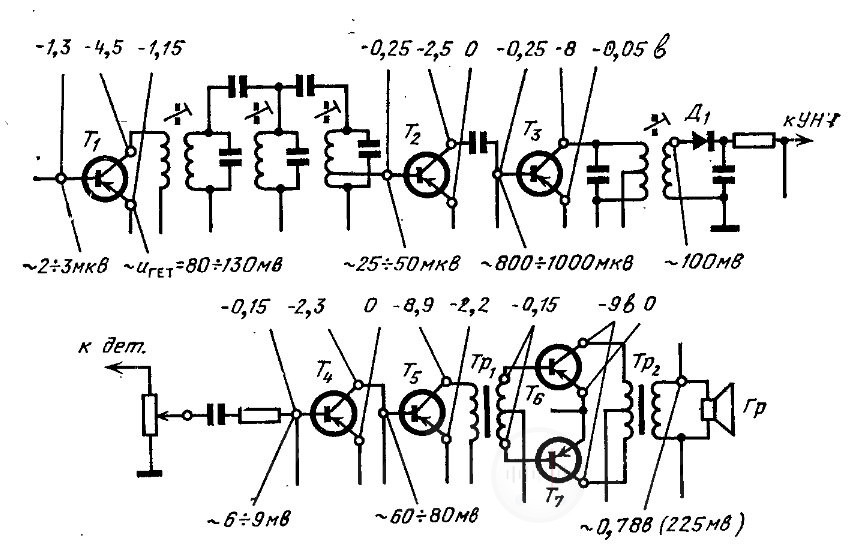

Рис. 5.18. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемников «Нейва-М» и «Сигнал» выпуска 1968 г.
Рис. 5.19. Схема расположения узлов и деталей на печатной плате приемника «Нейва М».
Конструкция и детали:
Корпус приемников выполнен из ударопрочного цветного полистирола. У приемника «Нейва-М» органы управления (ручка настройки приемника, ручка регулятора громкости с выключателем питания приемника) расположены на правой боковой стороне, а гнездо для подключения телефона — на левой боковой стороне корпуса приемника. Ручка переключателя диапазонов, гнездо для подключения наружной антенны и отсек для источника питания находятся на задней крышке приемника. У приемника «Сигнал» выпуска 1968 г. ручка настройки приемника и головка завода часов расположены на правой боковой стенке, гнездо телефона — на левой стороне корпуса, а на задней крышке корпуса размещены: ручки переключателя диапазонов и регулятора громкости с выключателем питания приемника, гнездо для подключения наружной антенны, ручка переключателя рода работ (включения и выключения часов) и отсек для источника питания приемника.
Рис. 5.21. Схема расположения узлов и деталей на печатной плате приемника «Сигнал» выпуска 1968 г.
Рис. 5.23. Распайка выводов (вид снизу) катушек контуров и трансформаторов НЧ приемников «Нейва-М» и «Сигнал».
Шкала приемника «Нейва-М» проградуирована в сотнях метров, а приемника «Сигнал» — в мегагерцах. Монтаж приемников выполнен на печатных платах, изготовленных из фольгированного гетинакса (рис. 5.19-5.22). Распайка выводов катушек контуров и трансформаторов НЧ показана на рис. 5.23. Кинематические схемы верньерных устройств приемников изображены на рис. 5.24 и 5. 25. Конструкция других узлов и деталей приемников «Нейва-М» и «Сигнал» выпуска 1968 г. такая же, как у приемников «Нейва» и «Сигнал».
В приемнике применены детали следующих типов:
Резистор R20-типа СПЗ-36-0,25в, остальные резисторы типа УЛМ-0,12 или ВС-0,125; конденсаторы C1, C4, C9, C11 — C15, Cal, C31 — типа KT-1a; C3, C8, C10, C16, C19, С23 — типа ПМ-1; С5, С6, С7, С18, С22, С24 — C26, 29, С30 — типа КЛС-1; C17, C20, C27, C28 — типа К50-6; С2 — блок КПЕ типа КПТМ-4.
Рис. 5.20 и 5.22 Топографические схемы печатных плат приёмников «Сигнал» и «Нейва-М»
Рис. 5.24 и 5.25 Кинематические схемы верньерного устройства радиоприемников «Сигнал» и «Нейва-М»
