🔌Технические характеристики:
- Принимаемые диапазоны:
KB 1: 25 м (11,75...12,1 Мгц);
KB 2: 31 м (9,5...9,8 Мгц);
КВ 3: 41 м (7,0...7,3 Мгц);
KB 4: 49-75 м (3,95...6,3 Мгц).
- Максимальная чувствительность:
на длинных волнах 200 мкв/м
на средних волнах 100 мкв/м
на коротких волнах: с магнитной антенной — 60 мкв/м со штыревой антенной — 20 мкв
- Реальная чувствительность:
на длинных волнах 750 мкв/м
на средних волнах 500 мкв/м
на коротких волнах: с магнитной антенной 300 мкв/м со штыревой антенной 75 мкв
- Избирательность по соседнему каналу: на длинных и средних волнах не менее 46 дб
- Ослабление сигнала зеркального канала:
на длинных волнах не менее 46 дб
на средних волнах не менее 40 дб
на коротких волнах не менее 14 дб
- Промежуточная частота: 465кГц
- Действие АРУ: при изменении сигнала на входе приемника на 40 дб изменение сигнала на выходе приемника не более 6 дб
- Полоса воспроизводимых звуковых частот: 200-4000 гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 6% 150 мвт
- Источник питания: две батареи типа КБС-л-0,5 или шесть элементов типа 343
- Напряжение питания: 9 В
- Ток, потребляемый приемником при отсутствии сигнала: не более 10 ма
- Работоспособность приемника сохраняется при снижении напряжения батареи питания до 4 в
- Длительность работы приемника при средней громкости:
От одного комплекта батарей КБС-л-0,5 100 час
От элементов типа 343 не менее 200 час
- Габаритные размеры: 260x155х69 мм
- Вес: 1,8 кг
📖История и описание:
Радиоприёмник «Меридиан» с 1967 года выпускал Киевский завод «Радиоприбор». Радиоприемник представляет собой супергетеродин переносного типа, собранный на десяти транзисторах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну, а в диапазоне коротких волн на внутреннюю магнитную либо на штыревую телескопическую антенну.

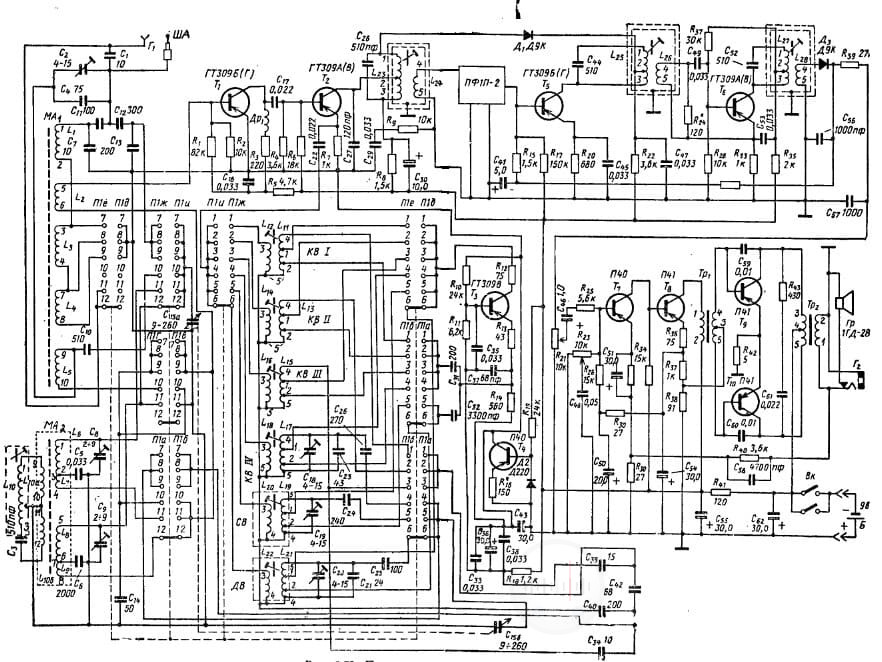

Принципиальная схема:
Входные цепи.
Катушки входных контуров длинных L8 и средних L6 волн и соответствующие им катушки связи L9 и L7 размещены на стержне из феррита марки
700НМ, а коротковолновые катушки намотаны на ферритовом стержне из материала марки 150ВЧ. Для повышения действующей высоты магнитной антенны индуктивности входных контуров коротковолновых поддиапазонов составляются путем последовательного подключения к катушке L1 поддиапазона KB1 катушек L3, L4, L.5 поддиапазонов КВ 2, 3 и КВ4 (рис. 2. 79) Для всех четырех поддиапазонов КВ используется общая катушка связи L3. В приемнике применены ферритовые стержни длиной 200 мм и диаметром 10 мм, что позволило получить высокую чувствительность приемника. В диапазоне коротких волн предусмотрена возможность приема радиовещательных станций как на магнитную, так и на штыревую телескопическую антенну. Последняя подключается к входных контурам через емкостной делитель. Наружная антенна к входным контурах КВ подключается через конденсатор C1. Для подавления входного сигнала с частотой, равной промежуточной, во ходные цепи диапазонов ДВ и СВ включен контур L10C3.
Усилитель ВЧ.
Усилитель высокой частоты — апериодический, собран на транзисторе Т1 типа ГТ309Б(Г). Нагрузкой его является малое активное сопротивление (R3 =220 ом), коэффициент усиления каскада равен 3-4. Усилитель ВЧ повышает устойчивость работы преобразователя частоты и гетеродина и, кроме того, увеличивает реальную чувствительность приемника. Максимальная чувствительность приемника по промежуточной частоте
базы транзистора Т1 усилителя ВЧ составляет 1-2 мкв при выходном напряжении на нагрузке усилителя НЧ 180 мв.
Преобразователь частоты.
Преобразователь частоты собран по схеме с отдельным гетеродином (транзистор Т2 — смеситель частоты, Т3 — гетеродин). Смеситель собран на транзисторе типа ГТ309А (В) по схеме с общим эмиттером. Гетеродин выполнен на транзисторе ГТ309А (В) по схеме индуктивной трехточки. Оптимальное условие преобразования выполняется на всех диапазонах при напряжении гетеродина на эмиттере транзистора Т2 80-150 мв.
Для повышения стабильности работы гетеродина и улучшения формы генерируемого напряжения в коллекторную цепь транзистора включено небольшое сопротивление (R12 = 75 ом). Нагрузкой смесителя служит пьезокерамический фильтр (ПКФ) типа ПФ1П-2, который обеспечивает избирательность приемника по соседнему каналу. Ширина полосы пропускания фильтра 8-10 кгц на уровне -6 дб. Для согласования выходного сопротивления транзистора Т2 со входным сопротивлением фильтра (ПКФ) служит контур L23С28 с полосой пропускания 20-25 кгц.
Стабилизатор напряжения.
Стабилизатор напряжения предназначен для повышения устойчивости работы гетеродина при изменении напряжения питания, а также для сохранения высокой чувствительности приемника при разряде батарей питания, Он собран на транзисторе типа П40 и кремниевом диоде Д2 типа Д220. Нагрузкой стабилизатора напряжения служит цепь питания транзисторов усилителя ВЧ (T1), смесителя (Т2) и гетеродина (T3) Принцип работы стабилизатора тот же, что и в приемнике «Спидола» (см. стр. 146 и рис. 2.40).
Усилитель ПЧ и детектор.
Двухкаскадный усилитель ПЧ выполнен на транзисторах Т5 и Т6 типа ГТ309. Оба каскада выполнены по резонансной схеме. Нагрузкой каждого
каскада служит широкополосный контур. Для устойчивой работы каскадов применена автотрансформаторная связь контуров с транзисторами. Такая схема ПЧ менее критична к разбросу параметров транзисторов (при их замене). Детектор приемника собран на полупроводниковом диоде Д3 типа Д9К. Нагрузкой детектора служит переменный резистор R21. Характерной особенностью приемника является то, что его система АРУ состоит из основной и дополнительной регулировок. Первая — обычная схема АРУ, где для автоматической регулировки усиления используется постоянная составляющая тока диода Д3, с помощью которой регулируется базовый ток первого каскада усилителя ПЧ. Напряжение АРУ снимается с нагрузки детектора R21 и через фильтр R31С41 подается в базовую цепь транзистора Т5. Дополнительная регулировка АРУ осуществляется диодом Д1 типа Д9В, который шунтирует коллекторную цепь транзистора Т2 (смесителя) Принцип работы дополнительной регулировки усиления заключается в следующем: при слабом сигнале диод Д: заперт, так как постоянное напряжение на коллекторе
транзистора Т2 выше, чем на коллекторе транзистора Т5. При сильном сигнале ток транзистора уменьшается, а поэтому постоянное напряжение на его коллекторе возрастает за счет уменьшения падения напряжения на резисторе R22. В этом случае диод Д1 отпирается и шунтирует контур L23C28, включенный в коллекторную цепь транзистора T2. Taким образом устраняется перегрузка последующих каскадов усилителя ПЧ.
Усилитель низкой частоты.
Трехкаскадный усилитель низкой частоты собран на транзисторах T7, T8, T9, T10. Первый и второй каскады усилителя НЧ выполнены по схеме с непосредственной связью. Напряжение смещения на базу транзистора подается из эмиттерной цепи транзистора Т8, таким образом осуществляется отрицательная обратная связь по постоянному току (R20 и R32). При такой схеме включения транзисторов ток второго каскада (T8) с ростом температуры падает, и вследствие этого уменьшается падение напряжения на резисторе R38, что приводит к уменьшению тока выходного каскада и позволяет обеспечить температурную стабилизацию выходного каскада усилителя НЧ без применения терморезистора. Выходной каскад усилителя НЧ собран по двухтактной схеме и работает в режиме усиления класса АВ. Регулировка тембра осуществляется с помощью резистора R23 и конденсатора С48. Для коррекции частотной характеристики весь усилитель НЧ охвачен частотнозависимой обратной

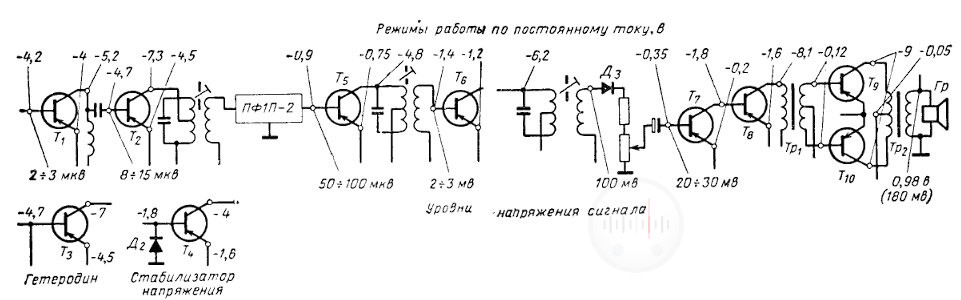

связью, напряжение которой снимается со вторичной обмотки выходного трансформатора и через цепочку R40С58 подается на эмиттер транзистора первого каскада усилителя НЧ. В выходном каскаде коррекция частотной характеристики в области высоких частот осуществляется конденсаторами С59 и С60, а для стабилизации каскада по постоянному току и уменьшения влияния на параметры усилителя разброса параметров транзисторов включен проволочный резистор (R42 = 5 ом). Все каскады приемника имеют температурную и режимную стабилизацию, что обеспечивает его работу в интервале температур от -10 до +45° С. Режимы работы транзисторов указаны на рис. 2. 80.
В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М. При включении телефона громкоговоритель автоматически отключается.
Конструкция и детали:

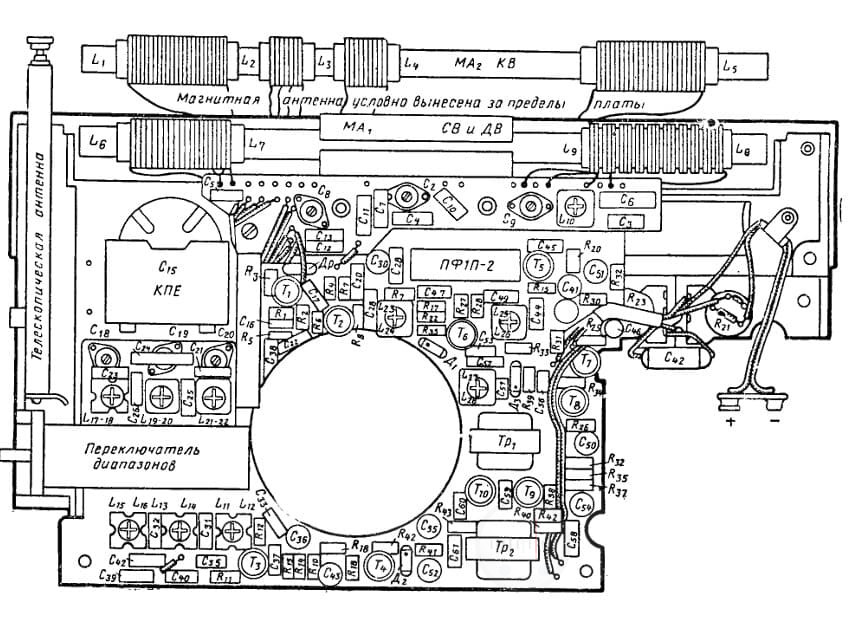

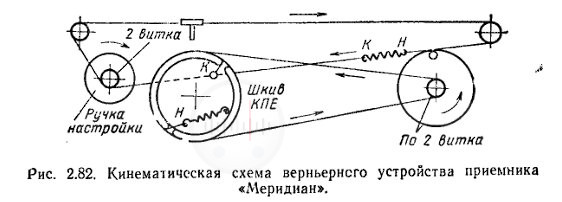

Корпус приемника выполнен из цветного ударопрочного полистирола. В задней крышке имеется специальный отсек для размещения источника питания. Ручки настройки приемника, регулятора громкости с выключателем питания, регулятора тембра и шкала расположены на лицевой панели приемника, а ручка переключателя диапазонов — на правой боковой стороне приемника. Шкала приемника проградуирована в мегагерцах. Штыревая телескопическая антенна расположена справа на верхней части ручки для переноса приемника. В приемнике применен громкоговоритель 1ГД-28. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис. 2.81. Настройка приемника на принимаемую станцию осуществляется блоком конденсаторов переменной емкости с воздушным диэлектриком емкостью 9-260 пф. Кинематическая схема верньерного устройства изображена на рис. 2. 82.

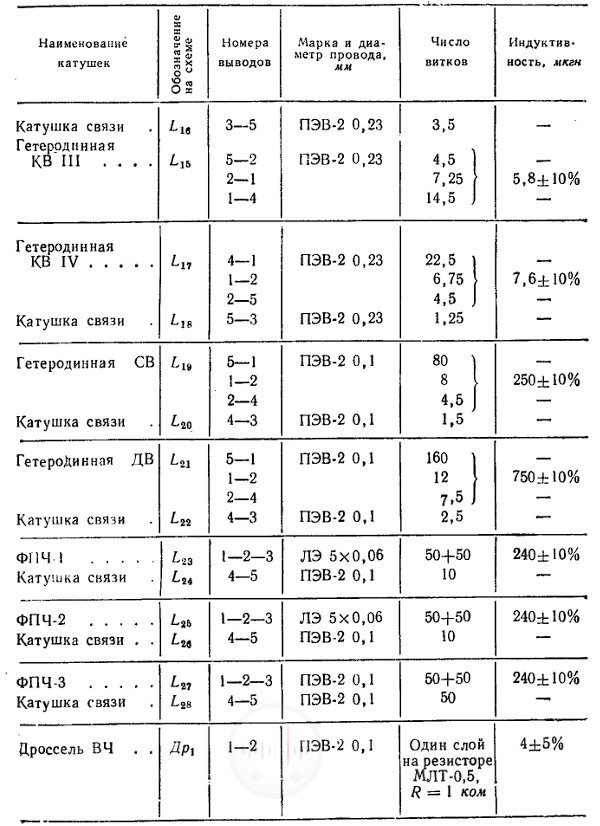

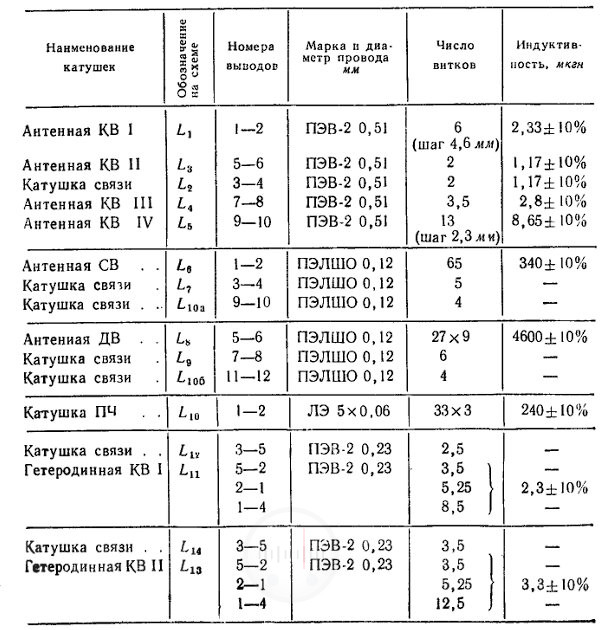

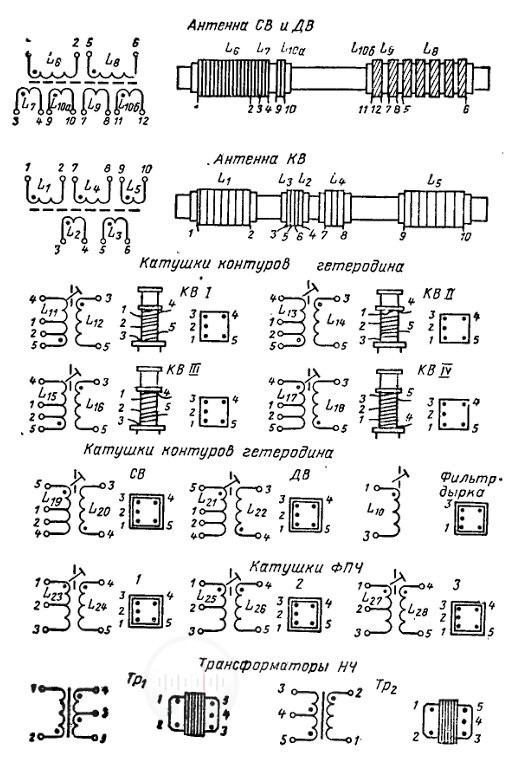

В приемнике применен переключатель типа П2Г на шесть положений и восемь направлений. Катушки входных контуров намотаны на цилиндрических полистироловых каркасах. Катушки контуров ПЧ и гетеродина ДВ и СВ намотаны на трехсекционных каркасах и каждая из них помещена в чашки из феррита марки 600HH диаметром 8,6 мм. Каждая катушка заключена в латунный экран. Катушки контуров гетеродина коротких волн намотаны на цилиндрических ребристых каркасах. Настройка их производится ферритовыми сердечниками марки 100ВЧ. Настройка контуров ПЧ и гетеродина ДВ и СВ производится ферритовыми сердечниками марки 600HH длиной 12 мм и диаметром 2,8 мм. Намоточные данные контурных катушек приведены в табл. 2.13. Трансформаторы усилителя НЧ (Тр1 и Тр2) по конструкции однотипны. Сердечники их собраны из пластин пермаллоя марки 50Н типа Ш6, толщина набора 6 мм. Распайка выводов всех катушек контуров и трансформаторов НЧ показаны на рис. 2. 83.
📁Дополнительная информация:
Обложки паспорта/руководства по эксплуатации радиоприемника «Меридиан»
