🔌Технические характеристики:
- Максимальная чувствительность:
на длинных волнах 1,0 мв/м
на средних волнах 0,6 мв/м
- Реальная чувствительность:
на длинных волнах 2.0 мв/м
на средних волнах 1,0 мв/м
- Избирательность по соседнему каналу: на длинных и средних волнах 26 дб
- Ослабление сигнала зеркального канала:
на длинных волнах не менее 26 дб
на средних волнах не менее 20 дб
- Промежуточная частота: 465 кгц
- Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника не более 16 дб
- Полоса воспроизводимых звуковых частот: 450...3 000 гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 10% 100 мвт
- Источник питания: батарея типа «Крона» или аккумулятор типа 7Д-0,1
- Напряжение питания: 9 в
- Ток, потребляемый приемником при отсутствии сигнала: не более 6,0 ма
- Работоспособность приемника сохраняется при снижении напряжения батареи питания до 5,6 в
- Длительность работы при средней громкости:
от батареи «Крона 1Л» 12-15 час
от батареи «Крона ВЦ» 20-40 час
от аккумулятора типа 7Д-0,1 10 час
- Габаритные размеры: 162х98х39 мм
- Масса: 500 г
📖История и описание:

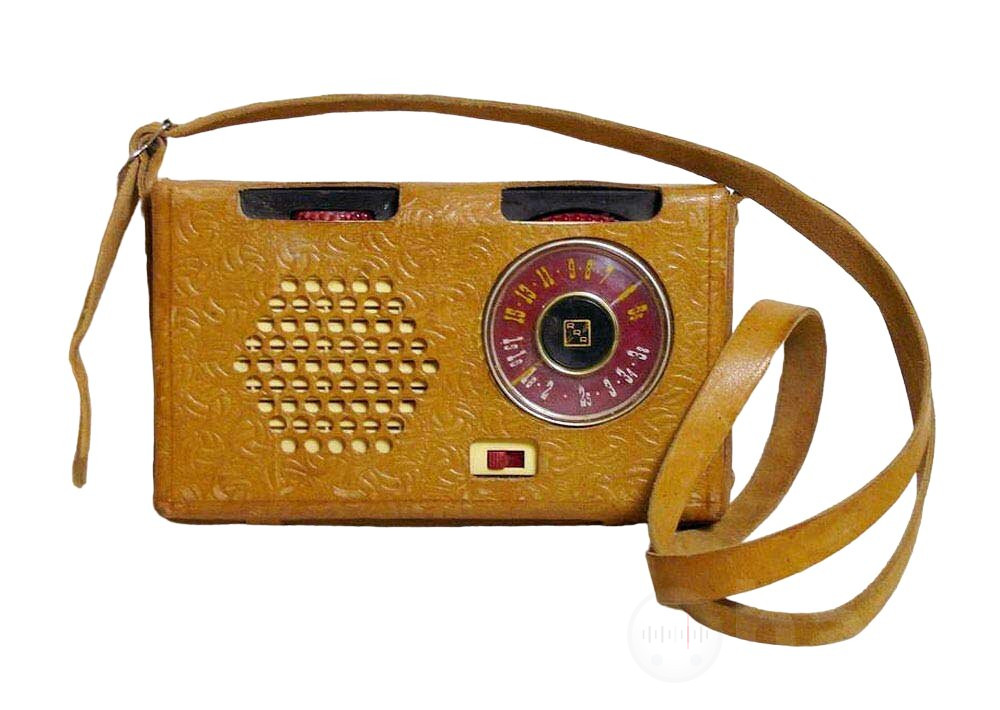

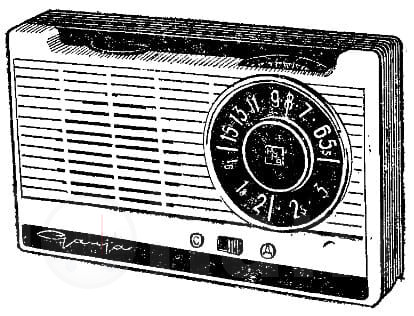

Портативный транзисторный радиоприёмник «Гауя» с 1961 года выпускал Рижский радиозавод имени Попова. Радиоприёмник '«Гауя» (Гауя или Gauja — река в Латвии) является одним из первых, в числе других переносных приёмников выпущенных отечественной промышленностью в начале 60-х. Радиоприемник «Гауя» представляет собой малогабаритный супергетеродин переносного типа, собранный на шести транзисторах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.

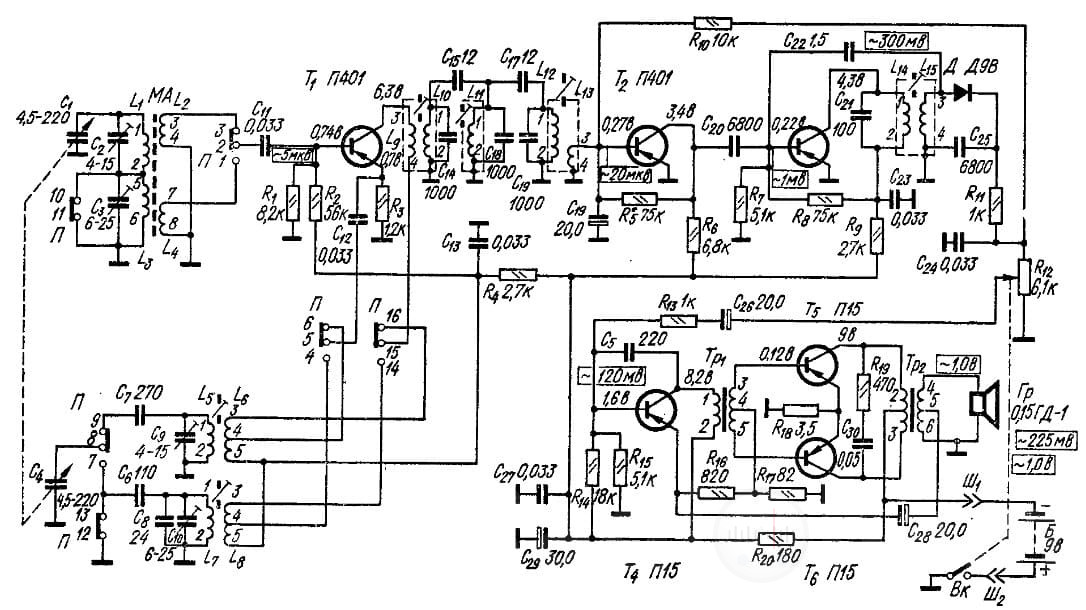

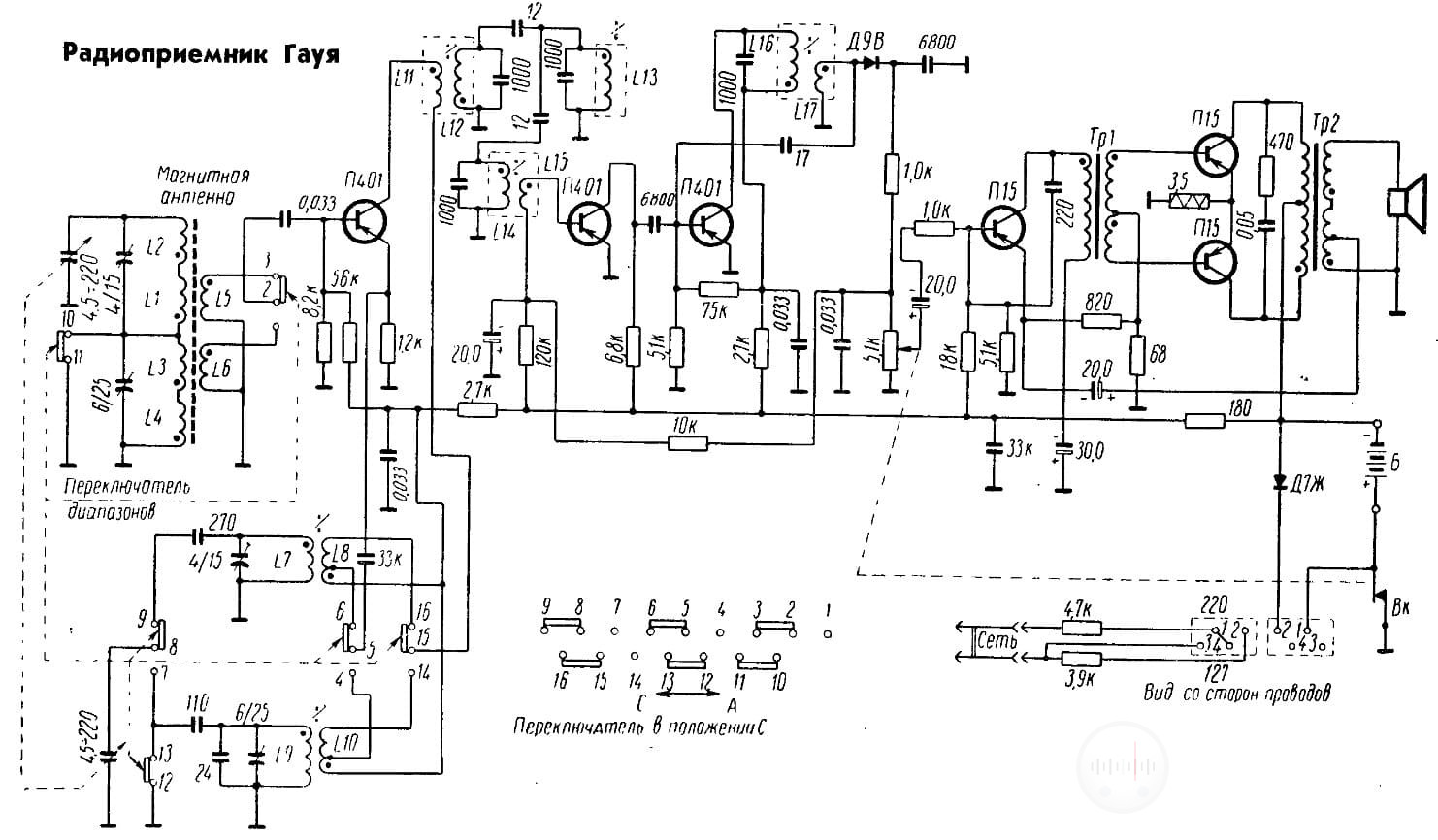

Принципиальная схема:
Входная цепь.
Катушки входных контуров длинных и средних волн L3 и L1 и соответствующие им катушки связи L4 и L2 намотаны на ферритовом стержне встроенной магнитной антенны МА (рис 4.2). Связь входных контуров с базой транзистора преобразователя частоты — индуктивная.
При работе на длинных волнах катушки L1 и L3 включаются последовательно, при работе на средних волнах катушка L3 замыкается накоротко.
Преобразователь частоты и гетеродин.

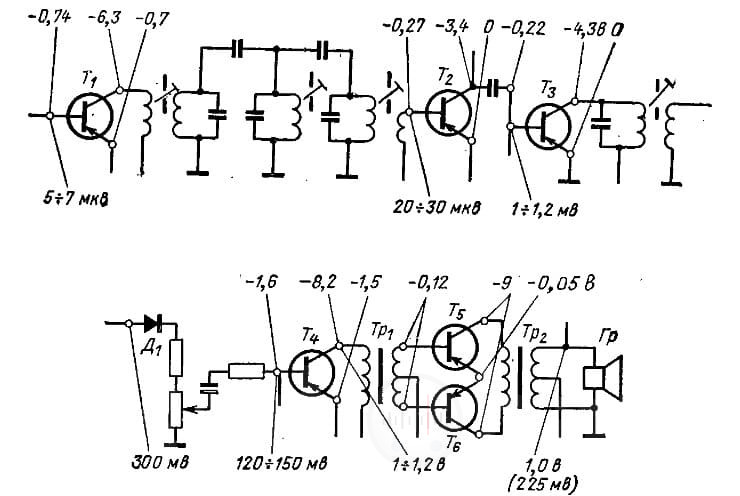

Преобразователь частоты собран на транзисторе Т1 типа П401 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Число витков катушек связи контуров гетеродина L6, Ls и число витков в точках отвода выбраны из условия получения устойчивой генерации во всем диапазоне. Напряжение сигнала со входного контура с помощью катушки связи L2 или L4 подается на базу транзистора T1. Нагрузкой преобразовательного каскада служит трехконтурный фильтр сосредоточенной селекции, которым обеспечивается избирательность по соседнему каналу. Ширина полосы пропускания фильтра (7-8 кгц на уровне -6 дб) определяется величинами емкости конденсаторов С15 и С17. Связь фильтра сосредоточенной селекции с преобразователем частоты и с первым каскадом усилителя ПЧ — индуктивная. Стабилизация режима работы транзистора Т1 осуществляется резисторами R1, R2 и R3. Максимальная чувствительность приемника по ПЧ с базы транзистора T1 составляет 3-5 мкв при выходном напряжении на нагрузке усилителя НЧ 225 мв.
Усилитель ПЧ и детектор.
Двухкаскадный усилитель промежуточной частоты собран на транзисторах Т2 и Тз типа П401. Первый каскад усилителя ПЧ — апериодический, нагрузкой транзистора Т2 этого каскада служит резистор R6. Второй каскад усилителя ПЧ выполнен по резонансной схеме с нейтрализацией. Нагрузкой транзистора служит одноконтурный фильтр ПЧ L14C21 с полосой пропускания около 35 кгц на уровне — 3 дб. Для нейтрализации действия внутренней обратной связи транзистора включен конденсатор С22, величина емкости которого подбирается при настройке усилителя ПЧ. Стабилизация режима работы транзистора Т2 и Т3 осуществляется с помощью резисторов R5, R6 и R7, R8, R9. Детектор приемника выполнен на полупроводниковом диоде Д1 типа Д9В. Нагрузкой детектора служит переменный резистор R12, с которого через разделительный конденсатор С26 и резистор R13 напряжение звуковой частоты подается на базу первого каскада усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода Д1, с помощью которой регулируется базовый ток первого каскада усилителя ПЧ (Т2). Напряжение АРУ снимается с нагрузки детектора R12 и подается на базу транзистора Т2 через резистор R10.
Усилитель низкой частоты.
Двухкаскадный усилитель низкой частоты собран на транзисторах Т4, Т5 и Т6 типа П15. Первый каскад усилителя НЧ выполнен на транзисторе Т4, в коллекторную цепь которого включена первичная обмотка согласующего трансформатора Тр1. С его вторичной обмотки напряжения, сдвинутые по фазе на 180°, подаются на базы транзисторов Т5 и Т6 выходного каскада — усилителя мощности. Режим работы транзистора Т4 определяется величинами сопротивления резисторов R14, R15 и R16. Выходной каскад усилителя НЧ собран на транзисторах Т6 и Т6 по двухтактной схеме и работает в режиме класса АВ. Напряжение смещения на базы транзисторов Т5 и Т6 подается с делителя в цепи эмиттера транзистора Т4. Для согласования выходного сопротивления усилителя НЧ с сопротивлением громкоговорителя 0,15ГД-1 применен выходной трансформатор Tp2. Оба каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается с отвода вторичной обмотки трансформатора Тр2 и через конденсатор С28 подается в цепь эмиттера транзистора Т4. Для коррекции частотной характеристики усилителя НЧ в области высоких частот применены корректирующие конденсаторы С5 и С30. Схема приемника «Гауя» не имеет хорошей температурной стабилизации режимов работы транзисторов выходного каскада усилителя НЧ, поэтому нормальная работоспособность приемника сохраняется только в интервале температур от +10 до + 30° С. Режимы работы транзисторов указаны на рис. 4.3.
Конструкция и детали:

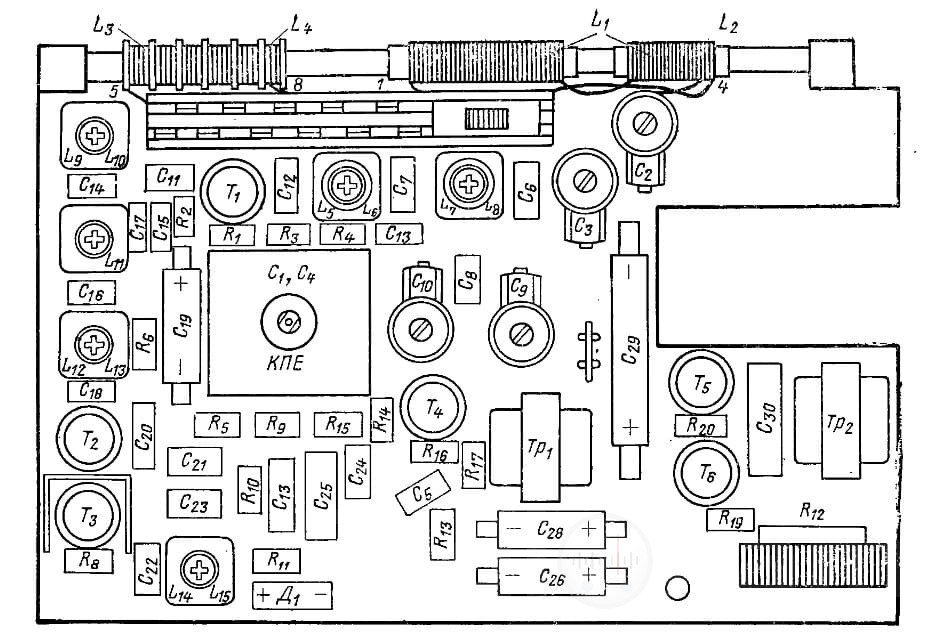

Радиоприемник «Гауя» является одним из первых отечественных малогабаритных приемников, выпускавшихся промышленностью серийно. Корпус приемника изготовлен из ударопрочной пластмассы. В корпусе имеется специальный отсек, закрывающийся крышкой, для батареи питания. Органы управления (ручки настройки, регулятора громкости с выключателем питания и переключателя диапазонов) расположены на передней панели приемника. Шкала приемника проградуирована в сотнях килогерц. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис. 4.4. Настройка приемника на частоту принимаемой радиостанции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости (КПЕ) с твердым диэлектриком емкостью 4,5-220 пф. Переключатель диапазонов продольно-ножевого типа на два положения, он имеет шесть групп
контактов. Магнитная антенна выполнена на плоском ферритовом стержне марки 600НН (Ф-600) с размером 115×20х3 мм. Катушки входных контуров L1, и катушки L2 и L4, размещенные на ферритовом стержне, намотаны на трех каркасах. Катушки контуров гетеродина намотаны на четырехсекционных каркасах, а контуров ПЧ — на трехсекционных каркасах. Катушки контуров ПЧ помещены в чашки из феррита марки 600НН (Ф-600) и заключены в латунные экраны. Настройка контуров осуществляется подстроечными сердечниками из феррита марки 600HH диаметром 2,8 мм. Намоточные данные контурных катушек приведены в табл. 4.1. Трансформаторы Tp1 и Тр2 усилителя НЧ приемника по конструкции однотипны. Их сердечники собраны из пластин пермаллоя марки 50Н типа Ш5, толщина набора 6,5 мм. Распайка выводов всех контурных катушек и трансформаторов показана на рис. 4.5.
📁Дополнительная информация:

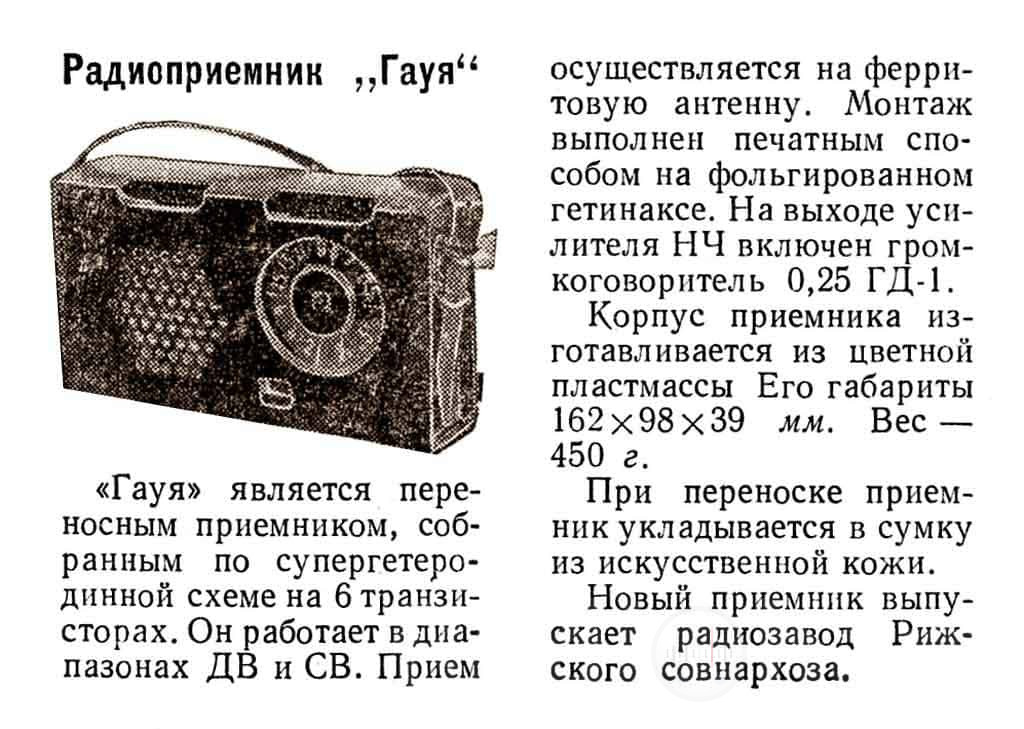

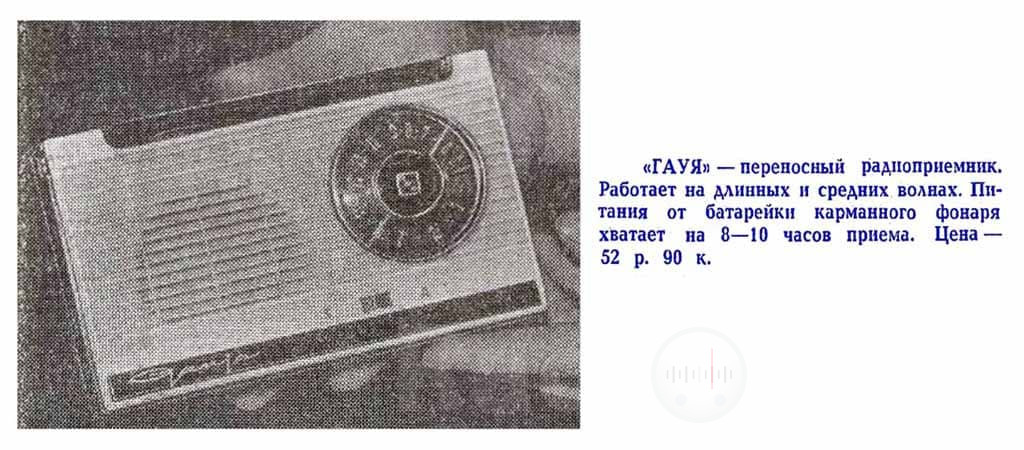

Информационные брошюры с описанием и техническими характеристиками радиоприемника «Гауя»
Обложка паспорта/руководства по эксплуатации радиоприемника «Гауя»
