🔌Технические характеристики:
- Диапазон принимаемых частот (волн):
ДВ 150...408 кГц (2000-735,3 м)
СВ 525...1605 кГц (571,4-186,9 м)
- Промежуточная частота: 465 кГц.
- Максимальная чувствительность при выходной мощности 5 мВт, не менее:
на ДВ 400 мкВ/м
на СВ 200 мкВ/м
- Реальная чувствительность, не менее:
на ДВ 1,5 мВ/м
на СВ 0,8 мВ/м
- Избирательность по соседнему каналу на ДВ и СВ не менее 20 дБ.
- Избирательность по зеркальному каналу на ДВ н СВ не менее 30 дБ.
- Действие АРУ: при изменении сигнала на входе приемника на 26 дБ соответствующее изменение сигнала на выходе приемника не более 6 дБ.
- Полоса воспроизводимых звуковых частот 250...3550 Гц.
- Среднее звуковое давление в полосе воспроизведения звуковых частот не менее 0,23 Па.
- Номинальная выходная мощность при коэффициенте гармоник всего тракта усиления приемника не более 5% 300 мВт.
- Максимальная выходная мощность не менее 600 мВт.
- Источник питания: две батареи типа 3336Л.
- Напряжение питания 9,0 В.
- Ток, потребляемый радиоприемником при отсутствии сигнала, не более 16 мА.
- Работоспособность радиоприемника сохраняется при снижении напряжения питания до 5,6 В.
- Длительность работы приемника при средней громкости от одного комплекта батарей до 70 ч.
- Габаритные размеры 256х187х83 мм.
- Масса 1,1 кГ.
📖История и описание:
Портативный транзисторный радиоприёмник 4 класса «Хазар-403» с 1980 года выпускал Бакинский радиозавод. Радиоприёмник ''Хазар-403'' это переносной супергетеродин, собранный на восьми транзисторах и двух диодах. Год выпуска радиоприёмника ''Хазар-403'' был отмечен сразу двумя знаменательными событиями. В этом году в Москве состоялась ''Олимпиада-80'' и исполнилось 60 лет Азербайджанской ССР в столице которой, Баку и выпускали радиоприёмник ''Хазар'' (в переводе с азербайджанского языка — Каспий). Юбилейный приёмник был разработан по конструкции и оформлении отличающийся от обычного радиоприёмника.Олимпийское оформление есть в справочнике И.Ф.Белова. С 1981 года приёмник выпускали в обычном оформлении(смотреть черно-белый рисунок вначале)
Принципиальная электрическая схема:
Входная цепь.
Катушки входных контуров СВ и ДВ L1, L3 и соответствующие им катушки связи L2 и L4 размещены на ферритовом стержне встроенной магнитной антенны (рис. 1.105). При работе в диапазоне ДВ катушки L1 и L3 включаются последовательно, а при работе в диапазоне СВ катушка L3 закорачивается. Связь входной цепи с преобразователем частоты индуктивная. Наружная антенна к входным контурам ДВ и СВ подключается через гнездо X1 и конденсатор C1.
Преобразователь частоты и гетеродин.
Преобразователь частоты собран на транзисторе VT2 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме с индуктивной связью. Оптимальное условие преобразования частоты выполняется при напряжении гетеродина на эмиттере, 80-120 мВ. Напряжение входного сигнала и гетеродина подается в базовую цепь транзистора VT2 преобразователя частоты. Нагрузкой преобразователя частоты служит
двухконтурный полосовой фильтр L9, C13 и L10, С15 с емкостной связью через конденсатор C14. Для стабилизации режима работы преобразователя частоты и гетеродина при снижении напряжения питания в базовую цепь транзистора VT2 включен стабилизирующий диод VD1. Он обеспечивает опорное напряжение 1,4 В.
Усилитель ПЧ и детектор.
Двухкаскадный УПЧ собран на транзисторах VT3 и VT4 по резонансной схеме. В коллекторные цепи транзисторов включены широкополосные
контуры ПЧ L11, C16, R7 и L13, С20, имеющие индуктивную связь с последующим каскадом (L12 и L14). Первый каскад УПЧ имеет ширину полосы пропускания 12-16 кГц, а второй 30-40 кГц на уровне 6 дБ. Детектор АМ сигнала выполнен на диоде VD2. Для обеспечения лучшей фильтрации
звукового сигнала на выходе детектора включен RC-фильтр C22, R12, С23. Нагрузкой детектора служит резистор регулятора громкости R14, со средней точке которого напряжение сигнала звуковой частоты подается на вход УЗЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода детектора, с помощью которой зистора VT2 преобразователя регулируется базовый ток транзистора VT3
первого каскада УПЧ. Напряжение АРУ снимается с нагрузки детектора и через фильтр R13, С24 и через отвод катушки L10 подается в базовую цепь транзистора VT3.
Усилитель ЗЧ.
Трехкаскадный УЗЧ собран на пяти транзисторах VT6 — VT10 по бестрансформаторной схеме. Первый каскад УЗЧ выполнен на транзнсторе VT6 по резистивной схеме с автоматическим смещением; второй и третий каскады — на транзисторах VT7 и VT8 по схеме с непосредственной связью; выходной каскад — на транзисторах VT9 и VT10 но двухтактной бестрансформаторной схеме.
Нагрузкой выходного каскада служит динамическая головка громкоговорителя типа 1ГД-50-80 с сопротивлением звуковой катушки 8 Ом.
Все каскады УЗЧ охвачены частотно-независимой ООС, напряжение которой снимается с нагрузки выходного каскада и через резистор R28 подается в эмиттерную цепь транзистора VT7, а через резистор R23.-базовую цепь транзистора VT6. Режимы работы транзисторов по переменному току приведены в табл. 1. 19.
Конструкция и детали:
Корпус радиоприемника выполнен из цветного ударопрочного полистирола. Органы управления (ручки настройки и регулятора
громкости) и шкалы расположены на лицевой панели приемника. Переключатель диапазонов, гнезда для подключения внешней антенны X1 расположены на задней стенке приемника. На правой боковой стороне корпуса находится гнездо для подключения малогабаритного телефона типа ТМ-4 и гнездо внешнего источника питания, на левой боковой стороне — отсек для двух батарей источника питания типа 3336Л.
Монтаж приемника выполнен на двух печатных платах, изготовленных из фольгированного гетинакса. На плате ВЧ расположены все узлы и де-

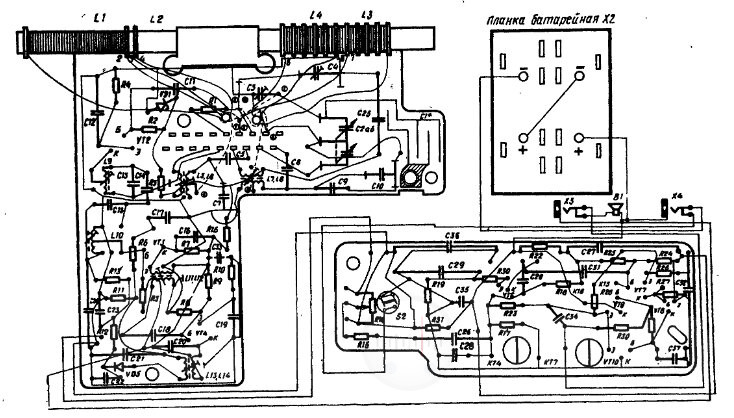

тали входной цепи, УПЧ и детектора, а на плате ЗЧ установлены узлы и детали УЗЧ. Электромонтажная схема печатных плат показана на рис. 1.106. Приемник настраивают двухсекционным блоком конденсаторов переменной емкости с твердым диэлектриком типа КПЕ-2 емкостью 4-240 пФ. Кинематическая схема верньерного устройства изображена на рис. 1.107. Катушки входных контуров ДВ, СВ и соответствующие им катушки связи намотаны на полистироловых каркасах и размещены на ферритовом стержне магнитной антенны марки 400HH длиной 160 и диаметром 8 мм. Катушки контуров ПЧ намотаны на трехсекционных каркасах; каждая из них помещена в чашку из феррита марки 600НН. Катушки гетеродина
намотаны на унифицированные четырехсекционных каркасах. Намоточные данные катушек контуров приемника приведены в табл. 1.20. Распайка выводов катушек контуров показана на рис. 1. 108.
