🔌Технические характеристики:
- Диапазон принимаемых частот (волн):
ДВ 150...408 кГц (2000-735,3 м)
СВ 525...1605 кГц (571,4-186,9 м)
- Промежуточная частота: 465 кГц.
- Максимальная чувствительность при выходной мощности 5 мВт, не менее:
на ДВ 400 мкВ/м
на СВ 200 мкВ/м
- Реальная чувствительность, не менее:
на ДВ 1,5 мВ/м
на СВ 0,8 мВ/м
- Избирательность по соседнему каналу на ДВ и СВ не менее 20 дБ.
- Избирательность по зеркальному каналу на ДВ н СВ не менее 30 дБ.
- Действие АРУ: при изменении сигнала на входе приемника на 26 дБ соответствующее изменение сигнала на выходе приемника не более 6 дБ.
- Полоса воспроизводимых звуковых частот 250...3550 Гц.
- Среднее звуковое давление в полосе воспроизведения звуковых частот не менее 0,23 Па.
- Номинальная выходная мощность при коэффициенте гармоник всего тракта усиления приемника не более 5% 300 мВт.
- Максимальная выходная мощность не менее 600 мВт.
- Источник питания: две батареи типа 3336Л.
- Напряжение питания 9,0 В.
- Ток, потребляемый радиоприемником при отсутствии сигнала, не более 16 мА.
- Работоспособность радиоприемника сохраняется при снижении напряжения питания до 5,6 В.
- Длительность работы приемника при средней громкости от одного комплекта батарей до 70 ч.
- Габаритные размеры 256х187х83 мм.
- Масса 1,1 кГ.
📖История и описание:

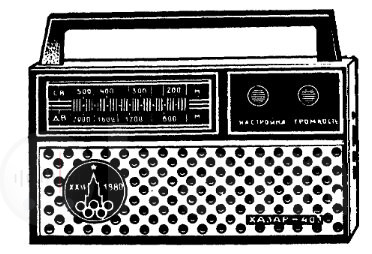

Портативный транзисторный радиоприёмник 4 класса «Хазар-403» с 1980 года выпускал Бакинский радиозавод. Радиоприёмник ''Хазар-403'' это переносной супергетеродин, собранный на восьми транзисторах и двух диодах. Год выпуска радиоприёмника ''Хазар-403'' был отмечен сразу двумя знаменательными событиями. В этом году в Москве состоялась ''Олимпиада-80'' и исполнилось 60 лет Азербайджанской ССР в столице которой, Баку и выпускали радиоприёмник ''Хазар'' (в переводе с азербайджанского языка — Каспий). Юбилейный приёмник был разработан по конструкции и оформлении отличающийся от обычного радиоприёмника.Олимпийское оформление есть в справочнике И.Ф.Белова. С 1981 года приёмник выпускали в обычном оформлении(смотреть черно-белый рисунок вначале)

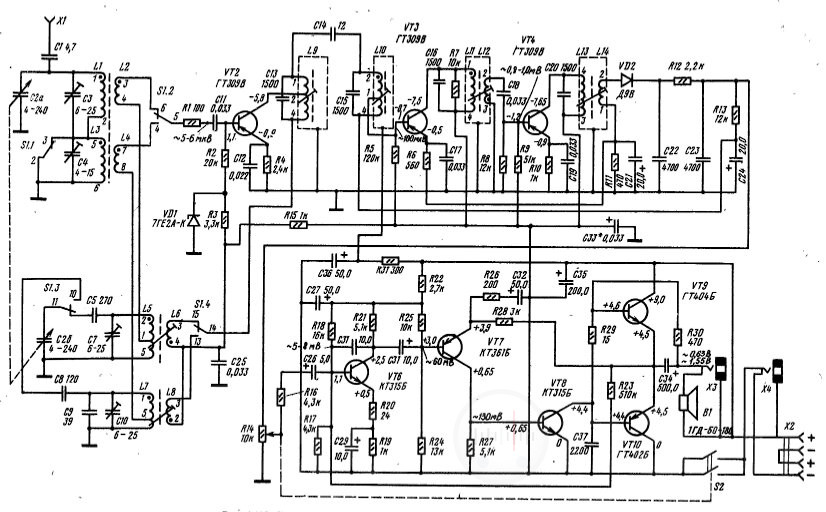

Принципиальная электрическая схема:
Входная цепь.

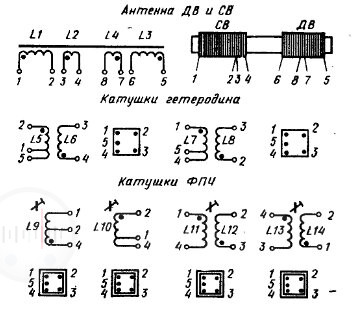

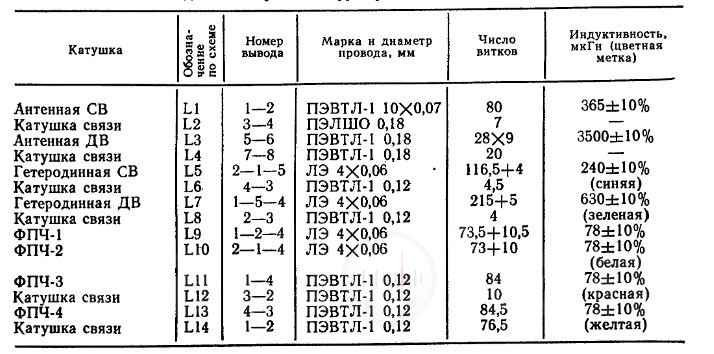

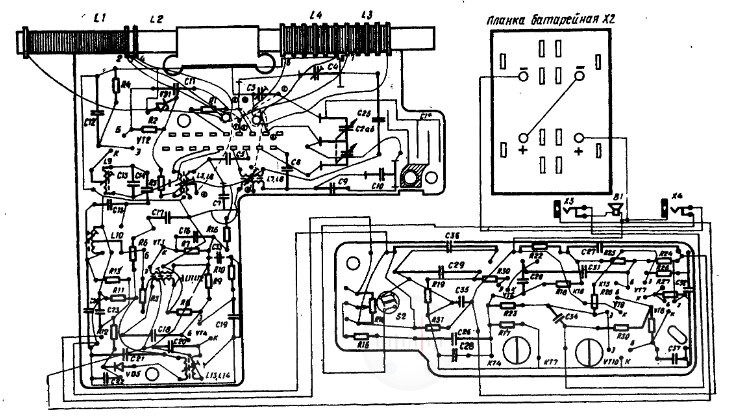

Катушки входных контуров СВ и ДВ L1, L3 и соответствующие им катушки связи L2 и L4 размещены на ферритовом стержне встроенной магнитной антенны (рис. 1.105). При работе в диапазоне ДВ катушки L1 и L3 включаются последовательно, а при работе в диапазоне СВ катушка L3 закорачивается. Связь входной цепи с преобразователем частоты индуктивная. Наружная антенна к входным контурам ДВ и СВ подключается через гнездо X1 и конденсатор C1.
Преобразователь частоты и гетеродин.
Преобразователь частоты собран на транзисторе VT2 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме с индуктивной связью. Оптимальное условие преобразования частоты выполняется при напряжении гетеродина на эмиттере, 80-120 мВ. Напряжение входного сигнала и гетеродина подается в базовую цепь транзистора VT2 преобразователя частоты. Нагрузкой преобразователя частоты служит
двухконтурный полосовой фильтр L9, C13 и L10, С15 с емкостной связью через конденсатор C14. Для стабилизации режима работы преобразователя частоты и гетеродина при снижении напряжения питания в базовую цепь транзистора VT2 включен стабилизирующий диод VD1. Он обеспечивает опорное напряжение 1,4 В.
Усилитель ПЧ и детектор.
Двухкаскадный УПЧ собран на транзисторах VT3 и VT4 по резонансной
