Портативный кассетный магнитофон Томь 401 Томь 301

Портативный кассетный магнитофон Томь 401 Томь 301

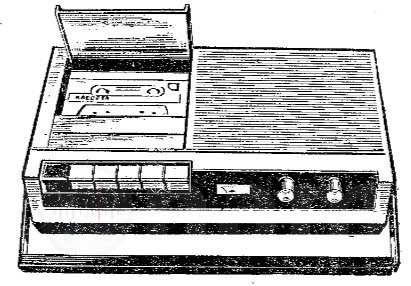

Черно-белая иллюстрация магнитофона «Томь-401»

🔌Технические характеристики:

  • Ширина магнитной ленты: 3,81 мм
  • Скорость движения ленты: 4,76 см/с
  • Число записываемых и воспроизводимых дорожек: 2
  • Длительность непрерывной записи и воспроизведения на одной дорожке в зависимости от толщины ленты 30, 60, 90, 120 мин
  • Длительность перемотки, не более 150 с
  • Чувствительность для входа, не хуже:

«Микрофон» 0,2 мВ

«Радиоприемник» 10...30 мВ

«Звукосниматель» 150...500 мВ

«Линия» 10...30 В

  • Рабочий диапазон частот: 80...8000 Гц
  • Относительный уровень шумов в канале записи воспроизведения, не хуже 43 дБ
  • Коэффициент нелинейных искажений, не более 5%
  • Коэффициент детонации, не более 0,5%
  • Частота тока подмагничивания, не менее 60 кГц
  • Источник питания 6 элементов типа A343 или сеть 50 Гц напряжением 127/220 В
  • Напряжение питания: 9 В
  • Номинальная выходная мощность: 0,3 Вт
  • Потребляемая мощность при питании от сети переменного тока: 10 Вт
  • Габаритные размеры: 280х167х66 мм
  • Масса: 2,8 кг

📖История и описание:

Портативный кассетный магнитофон «Томь-401» с 1971 года выпускал Томский радиотехнический завод. Магнитофон четвёртого класса ''Томь-401'' выпускался на смену катушечному магнитофону «Лира-206». Магнитофон был подготовлен к выпуску с 1970 года под наименованием «Томь-301», но не был утверждён и в производство запущен с 1971 года под наименованием «Томь-401».

Принципиальная схема:

Принципиальная схема магнитофона состоит из схем универсального усилителя, усилителя мощности, генератора подмагничивания и стирания,
индикаторного каскада и выпрямителя (рис. 106). В магнитофоне применен электронный регулятор частоты вращения электродвигателя.

Предварительный усилитель — четырехкаскадный и предназначен для усиления и коррекции сигнала в режимах записи и воспроизведения.

Входной каскад выполнен на транзисторах Т1 и Т2, соединенных гальванически, что обеспечивает малый уровень шумов. Коэффициент усиления
ходного каскада изменяется в зависимости от положения переключателя B1. В режиме воспроизведения коэффициент усиления можно изменять с помощью резистора R10. Конденсатор С3 предотвращает самовозбуждение усилителя, а также снижает уровень шума в области высоких частот.

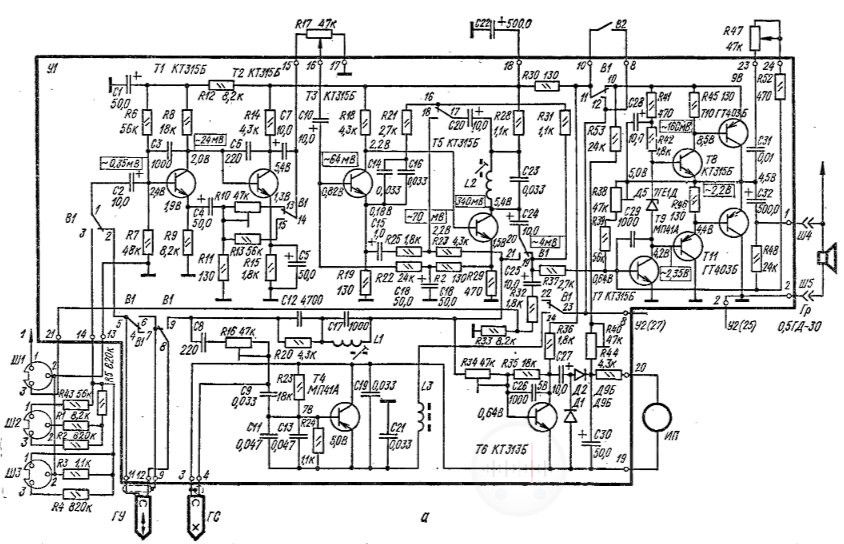

Рис. 106. Принципиальная электрическая схема магнитофона «Томь-401»: а - универсальный усилитель с генератором

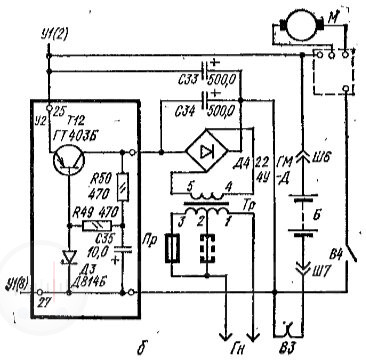

Рис. 106. Принципиальная электрическая схема магнитофона «Томь-401»: б - блок питания (переключатель рода работ в положении «Воспроизведение»).

В режиме записи и воспроизведения частотная характеристика корректируется каскадами, выполненными на соединенных гальванически транзисторах ТЗ и Т5.

Коррекция верхних частот осуществляется с помощью параллельного контура LC, являющегося коллекторной нагрузкой транзистора Т5. В режиме воспроизведения она определяется резистором R31, в режиме записи резистором R2 (У1).

В режиме записи сигнал с выхода предварительного усилителя подается на универсальную головку. Последовательно с головкой включена цепочка L1C17R20C12. Фильтр-пробка L1C17 предотвращает проникновение в усилитель сигнала записи подмагничивания, а цепочка R20C12 обеспечивает необходимую частотную характеристику в режиме записи. Коэффициент усиления в режиме записи и воспроизведения регулируется резистором R17. Усилитель мощности собран по бестрансформаторной схеме с непосредственной связью. Рабочая точка усилителя устанавливается с помощью резистора R37. Для уменьшения нелинейных искажений усилитель охвачен отрицательной обратной связью (R48). Регулировка тембра по высоким частотам осуществляется изменением частотно-зависимой отрицательной обратной связи (R47, C31).

Индикатор уровня записи состоит из усилительного каскада на транзисторе Т6, выпрямителя на диодах Д1 и Д2, выполненного по схеме удвоения, прибора ИП. Генератор высокой частоты для стирания и подмагничивания выполнен на транзисторе Т4 по схеме емкостной трехточки. Блок питания состоит из силового трансформатора Тр1, выпрямительного моста Д4 и стабилизатора компенсационного типа на транзисторе Т12.

Механизм транспортирования магнитной ленты:

Механизм транспортирования магнитной ленты магнитофона приводится в движение электродвигателем 9 (рис. 107). Вращение от мотора с помощью резинового ремня 8 передается на маховик тонвала 11, а также правому узлу 7. Лента к тонвалу 11 прижимается роликом 12, который укреплен на ползуне воспроизведения, связанного с кнопочным управлением. В режиме работы левый 4 и правый 7 узлы растормаживаются, ролик 12 прижимается к тонвалу 11, и магнитная лента приводится в движение. Подмотка ленты на правый узел осуществляется с помощью ведущего ремня 8, в ходящего в зацепление с поверхностью правого подкассетника.

При перемотке вправо растормаживаются оба узла. Вращение от маховика 10 передается через ролик узла перемотии 5, который при этом перемещается вправо, входя с ним в зацепление, ролику подмотки 6 и через него - правому узлу 7. При перемотке влево узел перемотки 5 входит в зацепление с маховиком 10. Ролик перемотки 5 входит в зацепление с промежуточным роликом перемотки 3, который прижимается к левому подкассетнику узла 4 передавая ему вращение с тонвала. Управление механизмом транспортирования магнитной ленты осуществляется с помощью переключателя клавишного типа.

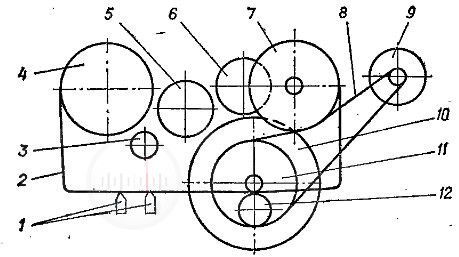

Рис. 107. Кинематическая схема механизма транспортирования магнитной ленты магнитофона «Томь-401»:
1 — магнитные головки; 2 — магнитная лента; 3 — ролик перемотки; 4 — левый узел; 5 — узел перемотки; 6 — ролик подмотки; 7 — правый узел; 8 — резиновый ремень; 9 — электродвигатель; 10 — маховик; 11 — тонвал; 12 - прижимной ролик.

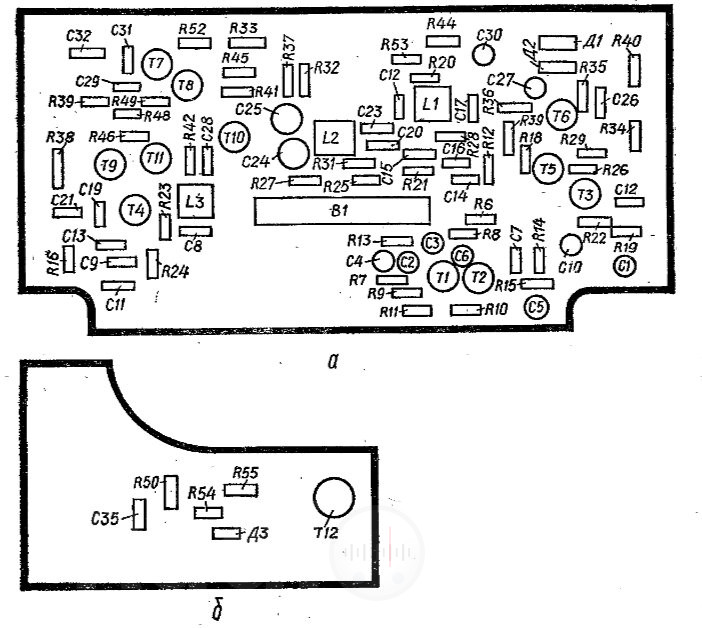

Рис. 108. Расположение узлов и деталей на платах универсального усилителя (а) и стабилизатора (6) магнитофона «Томь-401».

Конструкция и детали:

Корпус магнитофона выполнен из ударопрочного полистирола. На лицевой панели магнитофона находятся следующие органы управления: клавишный переключатель рода работы, а также отсек, закрывающийся полупрозрачной крышкой, для установки кассеты с лентой.
На передней панели расположены ручки регуляторов громкости и тембра индикатор уровня записи, на левой боковой стороне корпуса — гнезда для подключения микрофона, звукоснимателя, радиоприемника, телевизора и другого магнитофона. На правой боковой стороне находится гнездо для подключения шнура питания от сети переменного тока. В нижней съемной крышке имеется отсек для элементов питания. Отсек закрывается крышкой. Универсальный усилитель, усилитель мощности и генератор с индикатором выполнены на печатной плате из фольгированного гетинакса. Расположение узлов и деталей на плате показано на рис. 108.

Краткие данные намоточных узлов. Катушка фильтра-пробки L1, катушка коррекции L2, катушка генератора: 850 витков из провода ПЭВ-1
диаметром 0,09 мм и индуктивностью 2,4 мГ. Сердечник выполнен из феррита марки 2000 НН размерами 2х10 мм.

📖Дополнительная информация:

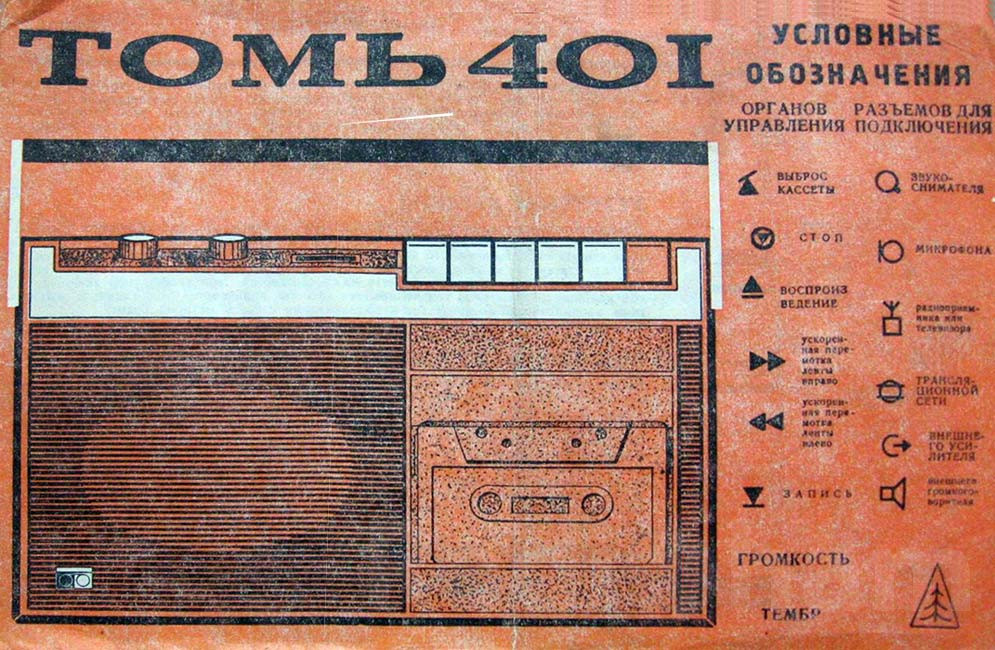

Условные обозначения кассетного магнитофона «Томь-401»

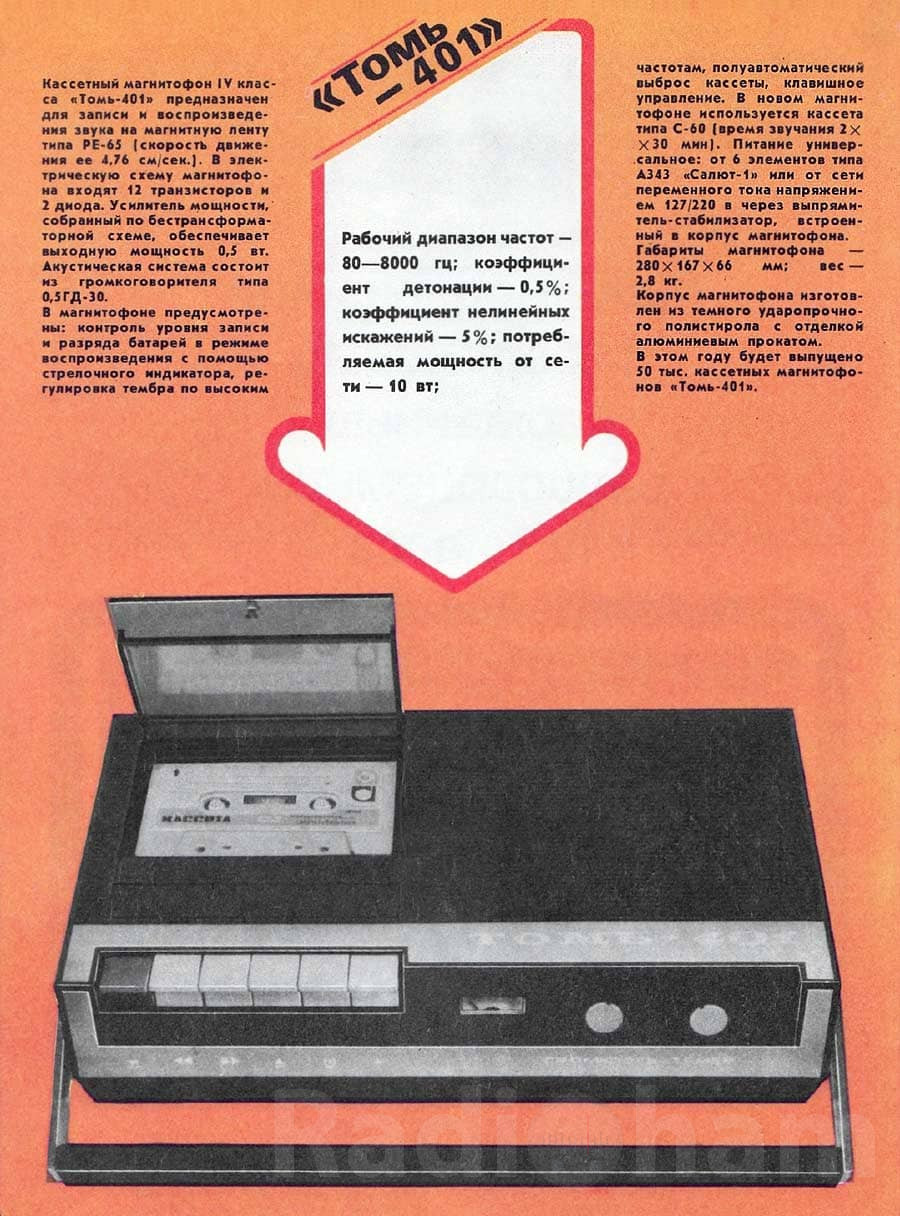

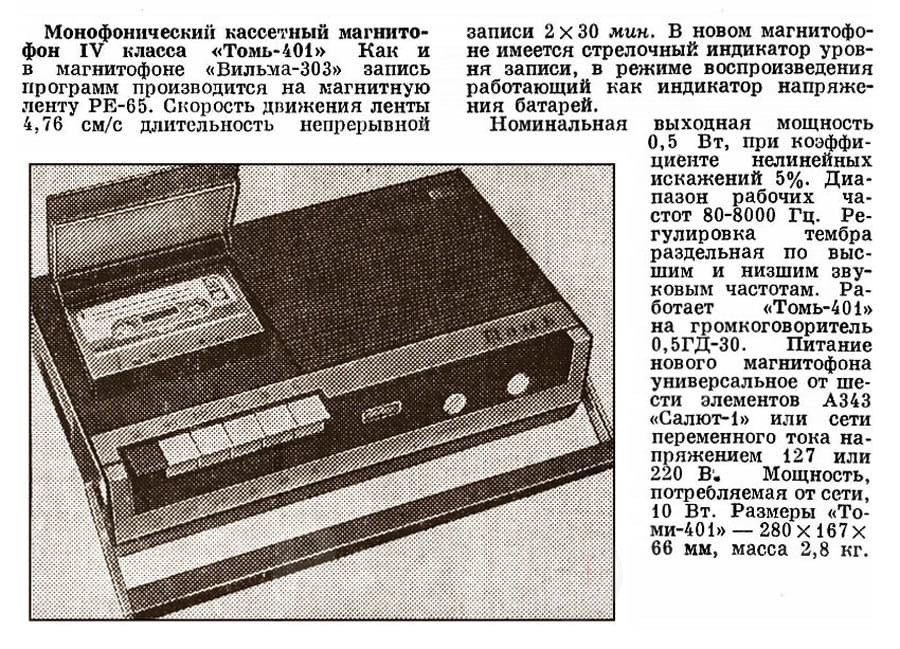

Информационные брошюры с описанием и техническими характеристиками кассетного магнитофона «Томь-401»
