🔌Технические характеристики магнитолы Рига 120:
- Номинальный диапазон частот тракта:
АМ — 100...4000 Гц
ЧМ — 63...12500Гц
- Порог срабатывания системы бесшумной настройки: 18 мкВ
- Уровень срабатывания индикатора наличия стереопередачи: 18 мкВ
- Полоса захвата системы АПЧ: 150 кГц
- Реальная чувствительность магнитолы со входа внешней антенны:
в диапазонах ДВ, СВ, KB — 100 мкВ,
в диапазоне УКВ — 4 мкВ.
- Реальная чувствительность с внутренней антенны:
в диапазоне ДВ — 1,2 мВ/м,
в диапазоне СВ — 0,7 мВ/м.
- Селективность по соседнему каналу в диапазонах ДВ СВ 60 дБ
- Селективность по зеркальному каналу, в диапазоне:
ДВ — 50 дБ
СВ — 40 дБ
КВ — 26 дБ
УКВ — 42 дБ
- Номинальная выходная мощность: 2х1 Вт
- Габаритные размеры магнитолы: 505x350x160 мм
- Масса без батарей: 8,5 кг.
📖История и описание магнитолы Рига 120:
Стереофоническая магнитола «Рига-120В-стерео» с 1983 года малосерийно выпускалась Рижским ПО «Радиотехника».
Состоит из радиоприемника 1 класса и кассетного магнитофона 2 класса.
Встроенный в магнитолу бифонический процессор позволяет расширить звуковую панораму при воспроизведении обычных стереофонических программ и воссоздать глубину звуковой картины при воспроизведении специальных стереофонических программ, записанных бинауральным способом.
Имеет шесть диапазонов: УКВ, СВ и четыре КВ; три фиксированные настройки в УКВ диапазоне; автоматическую подстройку частоты в УКВ диапазоне; бесшумную настройку в УКВ диапазоне; автоматическое переключение режимов «моно-стерео» в УКВ диапазоне; светодиодный индикатор стереоприема; автоматическую регулировку уровня записи; систему шумопонижения; два встроенных микрофона; переключатель типа ленты; счетчик ленты; переключатель отстройки от помех при записи с приемника; раздельные регуляторы тембров; стрелочные индикаторы уровня записи и выходной мощности по каждому каналу, настройки и напряжения питания.
Предусмотрена возможность подключения наружной антенны, акустических систем, наушников и внешнего источника программ.
Радиотракт магнитолы Рига 120:
Радиотракт магнитолы «Pигa-120B» (рис. 1) построен по функционально-блочному принципу. С объединительной платой (РПУ-1-1) и между собой все блоки соединяются с помощью разъемов. На плате РПУ-1-1 размещены блок УКВ-1-03С, демодулятор ДЧМ-11-6. стереодекодер СД-А-7, блок ПЧ АМ тракта ДАМ-1-1, а также переключатели диапазонов, входные и гетеродинные цели тракта АМ, выключатели БШН и АПЧ.
При разработке радиотракта перед конструкторами была поставлена задача свести к минимуму механические переключения в сигнальных
цепях, которая была решена разделением трактов АМ и ЧМ, а также применением в первом нз них отдельных гетеродинов для каждого диапазона.
Тракт ЧМ состоит из преобразователя частоты с отдельным гетеродином (УКВ-1-03С), усилителя ПЧ (10,7 МГц) частотным детектором и предварительным усилителем 3Ч (ДЧМ-11-6) и стереодекодера (СД-А-7).
Радиостанции в диапазоне УКВ можно принимать либо на подсоединяемую через разъем XS6 внешнюю антенну, либо на общую для диапазонов КВ и УКВ телескопическую антенну WA1, которая в УКВ диапазоне подключается через фильтр L11C54, настроенный на центральную частоту (69...70 МГц) диапазона.
Блок УКВ-1-03С (рис. 2) состоит из входной цепи, усилителя радиочастоты (РЧ), гетеродина н смесителя. Входной сигнал выделяется резонансным
контуром, состоящим из катушки L1.2. конденсаторов С2, СЗ и варикапной матрицы VD1, и усиливается каскадным усилителем на транзисторах VT1, VT2. Гетеродин собран на транзисторе VT4 по схеме емкостной трехточки с колебательным контуром L4 C18C20C15 VD3 в цели коллектора. Конденсатор С7 выравнивает напряжение гетеродина при перестройке ЧМ тракта в пределах УКВ диапазона. Смеситель выполнен на транзисторе VT3. Напряжение гетеродина поступает на него через конденсатор С22, а напряжение принимаемого сигнала (с контура усилителя
PЧ L3C14C16C13VD2) — через конденсатор C21. Преобразование частоты происходит на основной частоте гетеродина (76,5...83,7 МГц). Фильтр ПЧ
(10,7 МГц) включен в коллекторную цепь транзистора VT3.
Контуры входной цепи, усилителя РЧ и гетеродина перестраиваются в пределах диапазона с помощью варикапных матриц VD1-VD3. Управляющее напряжение 2...27 В поступает на них с регулировочных резисторов блока ФН (через контакты 8 разъема XS2 и 4 разъема XP2 блока РПУ-1-1)
АПЧ гетеродина обеспечивается включенным в контур гетеродина через конденсатор С25 варикапом VD4. При подаче на анод варикапа (через контакт 1 XP2) напряжения +3 В АПЧ выключается.

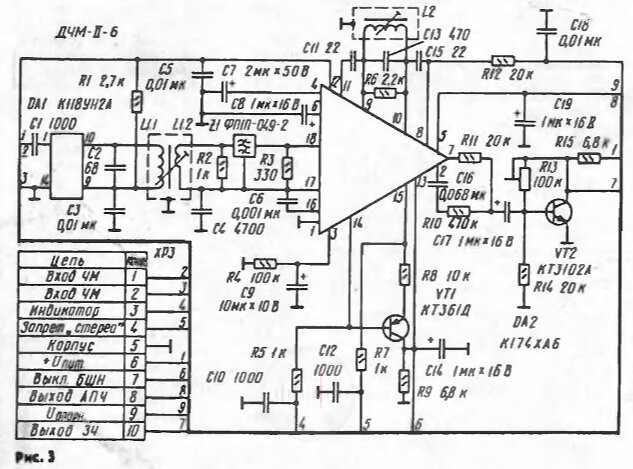

Блок ДЧМ-2-6 (рис. 3) предназначен для усиления и демодуляции сигналов ПЧ ЧМ тракта, а также для усиления полученных в результате демодуляции сигналов 3Ч. Он обеспечивает, кроме того, бесшумную настройку на принимаемую станцию, а также формирование сигнала АПЧ и индикацию точной настройки на частоту сигнала принимаемой радиостанции.
Блок состоит из предварительного усилителя ПЧ, усилителя-ограничителя и демодуляторы ЧМ сигнала, усилителя ЗЧ и усилителя сигнала АПЧ.
Сигнал ПЧ поступает на вход блока ДЧМ-11-6 через конденсатор C1. Предварительный усилитель ПЧ выполнен на микросхеме DA1 и нагружен резонансным контуром L1.1C2L1 2. который одновременно выполняет функции трансформатора, согласующего усилителя с пьезоэлектрическим фильтром Z1. Выделенный этим фильтром сигнал ПЧ поступает на вход микросхемы DA2.
Через фильтрующую цепь C16R10; R11 демодулированный сигнал поступает на вход усилителя 3Ч. собранного на транзисторе VT2, и усиливается им до уровня 250 мВ. Выходное напряжение регулируется переменным резистором R13. Сигнал АПЧ формируется микросхемой DA2. Выключается система БШН каскадом на транзисторе VT1.
Стереодекодер СД-А-7 (рис. 4) суммарно-разностный. Комплексный стереосигнал с выхода блока ДЧМ-11-6 поступает на восстановитель поднесущей частоты, собранный на транзистоpax VT1, VT2. Контур L1.1C3C4 настроен на частоту 31, 25 кГц, необходимая его добротность устанавливается подстроечным резистором R9. Полярномодулированный сигнал усиливается транзисторами VT7, VT9 и поступает на диодный мост VD1 — VD4, выделяющий разностный сигнал. Суммарный сигнал усиливается транзистором VT12. Стереосигналы А и Б снимаются с движков резисторов R27, R30 (с их помощью достигается наибольшее разделение каналов) и через эмиттерные повторители на транзисторах VT14, VT13 поступают на выход блока.
Устройства стереоиндикации и автоматического переключения стереодекодера в режим стерео выполнены на транзисторах VT3, VT4, VT5, VT8, VT10 и VT11. Внешним индикатором стереосигнала служит светодиод.
Тракт АМ собран на печатной плате блока РПУ-1-1. В диапазонах ДВ и СВ прием ведется на магнитную антенну WA1, а в КВ — на телескопическую
WA2. С целью уменьшения числа механических контактов в цепях переключения диапазонов применены отдельные гетеродины, коммутируемые электронными ключами. Входные и гетеродинные контуры перестраиваются по частоте варикапными матрицами VD1-VD4.
В диапазоне ДВ сигнал, принятый магнитной антенной, выделяется входным контуром L3.2C8VD3 и через катушку связи L3.1 и конденсатор C7
поступает на вход апериодического усилителя РЧ, собранного на транзистоpe VT2. Усиленный сигнал через фильтр C16L6C19 с частотой среза 360 кГц проходит на электронный ключ, выполненный на транзисторе VT5, и далее на вход блока ПЧ АМ тракта ДАМ-1-1.
При приеме СВ радиостанций сигнал выделяется входным полосовым фильтром L2C5C6L5.1L5.2C10 VD1VD2 и через катушку связи L5.3 конденсатор C15 подводится к базе транзистора VT4 апериодического усилителя РЧ. Электронный ключ этого диапазона выполнен на транзисторе VT6.
При работе от внешней антенны (ее подключают к гнезду XS4) сигналы ДВ и СВ радиостанций поступают на входные контуры через катушку связи магнитной антенны L1.
Сигналы радиостанций КВ диапазона гнезда внешней антенны через конденсатор С55, а с гнезда телескопической антенны через резистор R72 поступают на вход перестраиваемого полосового фильтра L4C2C4L7C20C23 VD4 и далле на затвор полевого транзистора VT3 усилителя РЧ.
Гетеродины ДВ и СВ диапазонов собраны по схеме индуктивной трехточки на транзисторах VT14 и VT7, включенных по схеме с общей базой.
В диапазоне КВ для повышения стабильности применен более сложный гетеродин на двух транзисторах VT11 и VT15. На вход блока ДАМ-1-1 напряжения гетеродинов наступают через электронные ключи VT8 — VT10.

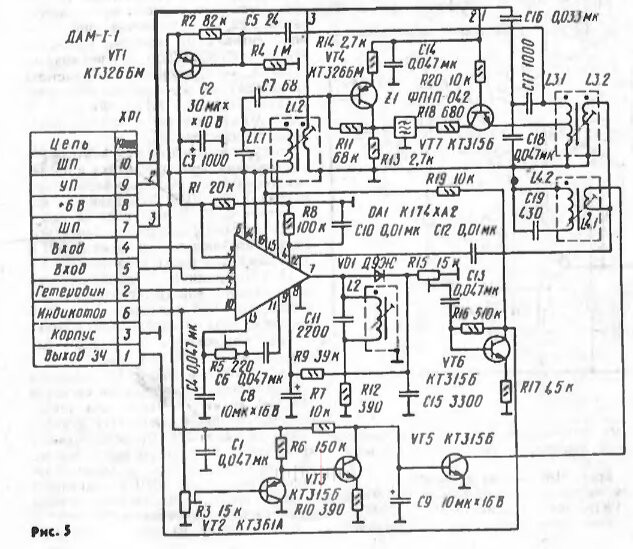

Блок ДАМ-1-1 (см. рис. 5) содержит усилитель РЧ, смеситель, усилитель ПЧ, амплитудный детектор и усилитель сигнала ЗЧ. Выходной уровень сигнала на нагрузке 22 кОм — 250 мВ. Функции усилителя ЗЧ с АРУ, смесителя и усилителя ПЧ выполняет микросхема DA1. Избирательная система блока состоит из полосовых фильтров L1.1C3L3.1C17C18 и пьезокерамического фильтра Z1. На транзисторе VT1 собран усилитель АРУ. Транзисторы VT2, VT3, VT5 с контуром L4C19 образуют устройство автоматической регулировки полосы пропускания. Детектор АМ сигналов выполнен на диоде VD1, предварительный усилитель 3Ч - на транзисторе VT6.
Питается радиотракт от электронного стабилизатора напряжения на транзисторах VT12, VT13 и стабилитроне VD5 (рис. 1). Напряжение питания узлов тракта +6 и +15 В.
